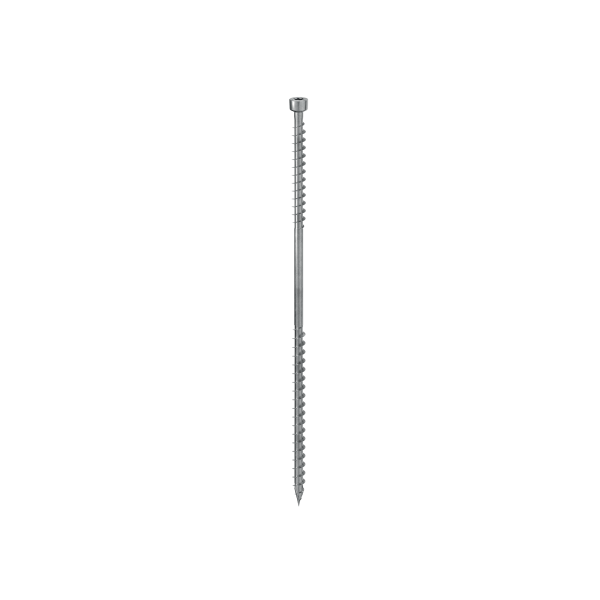

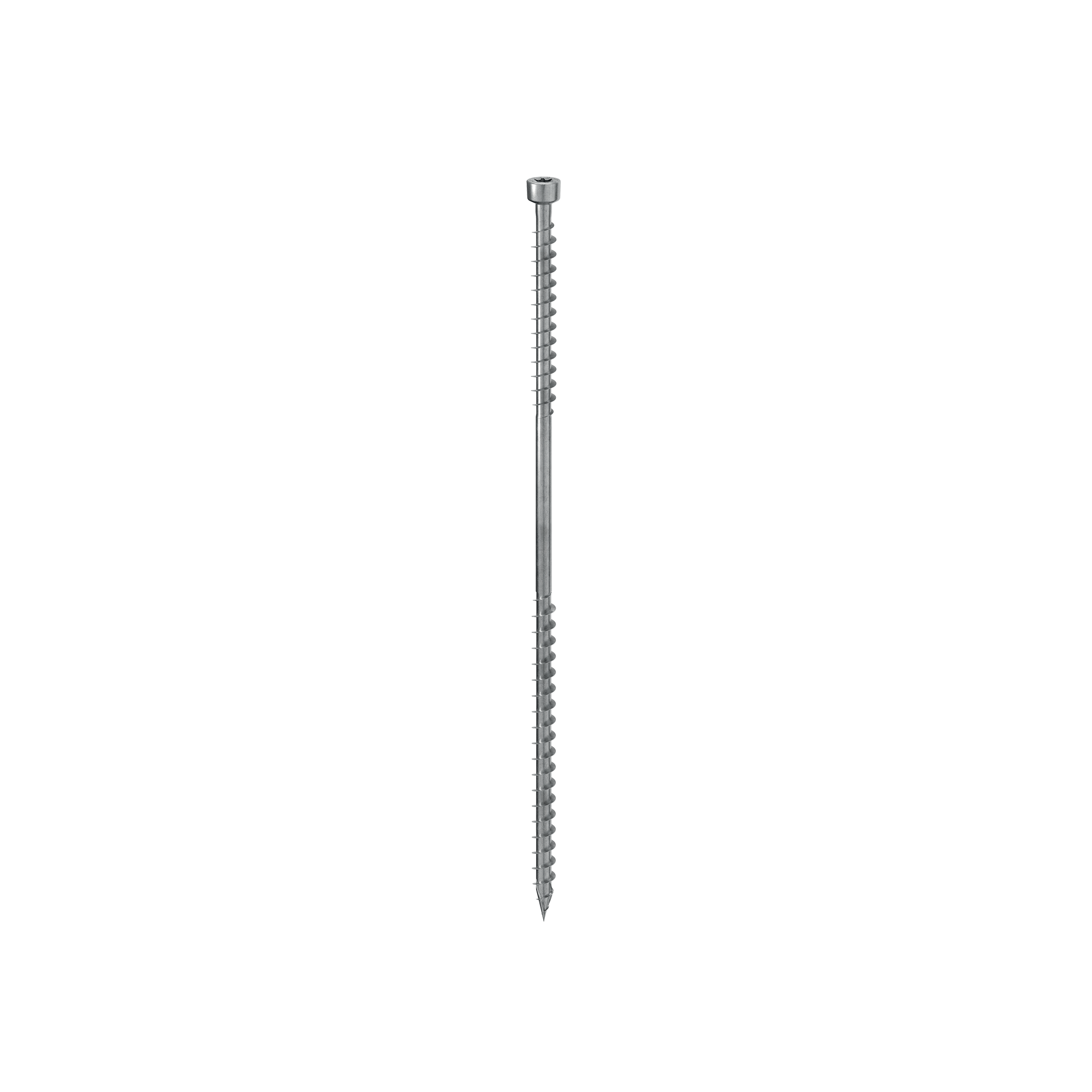

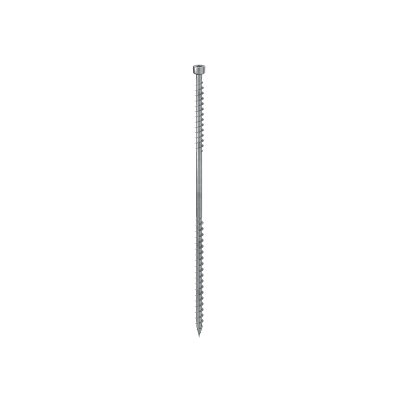

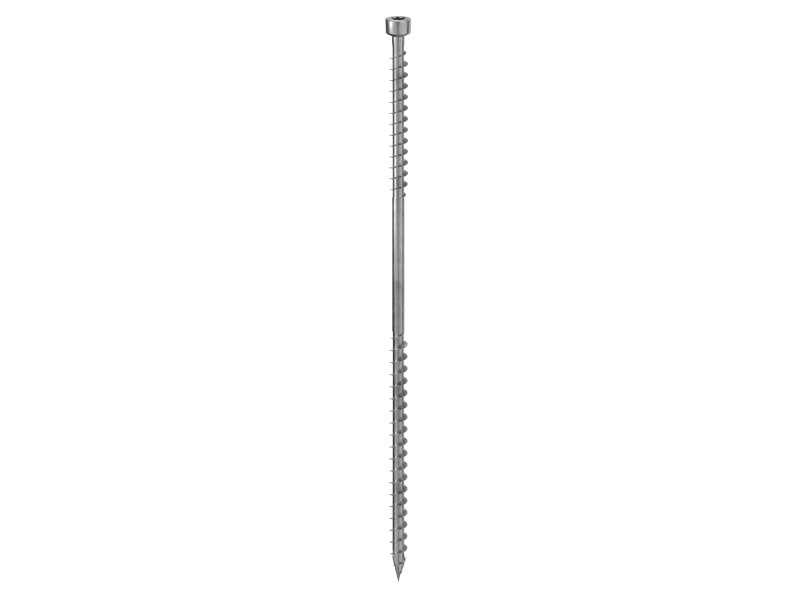

DOPPELGEWINDESCHRAUBE FÜR DÄMMSTOFFE
DGZ

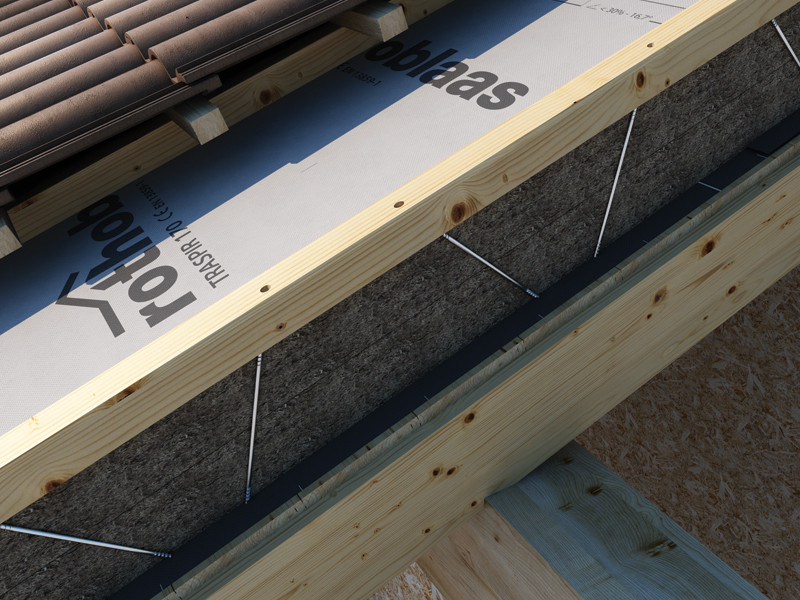

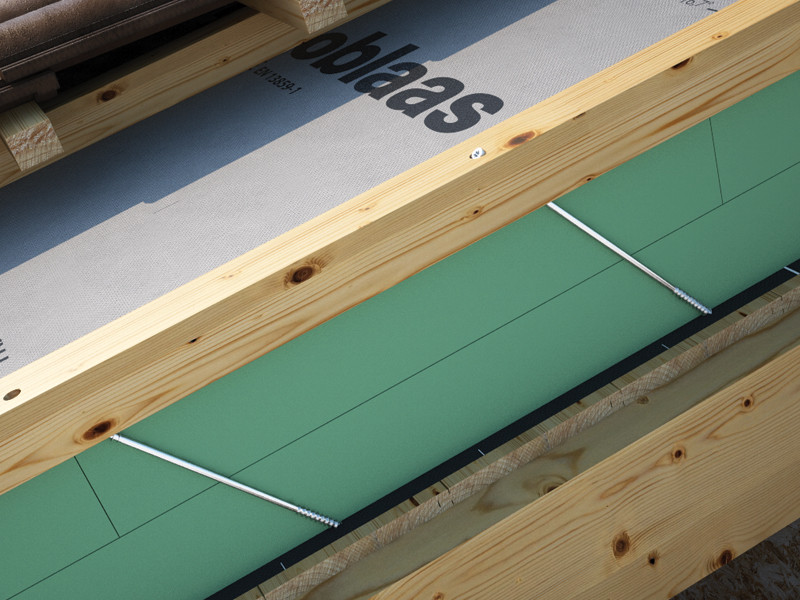

Die Holzbauschraube mit Doppelgewinde DGZ erlaubt eine fortlaufende Befestigung, ohne Unterbrechungen des Dämmpakets der Dachisolierung.
Damit werden Wärmebrücken vermieden, wie dies in den Verordnungen zur Energieeinsparung vorgesehen ist.
Die Holzbauschraube DGZ trägt zur Vermeidung von Wärmebrücken bei und unterstützt die Energieeffizienz.

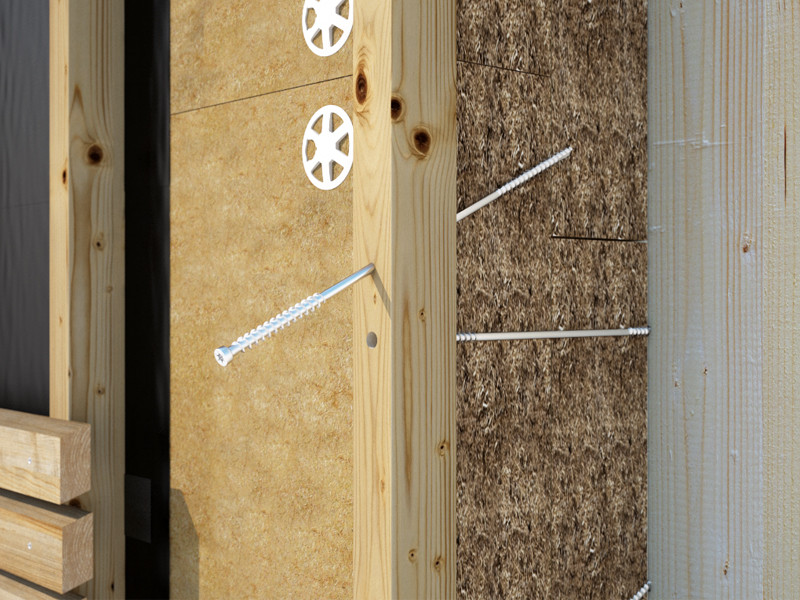

DGZ ist der Verbinder für harte und weiche Dämmstoffe sowie Fassadendämmstoffe mit CE-Kennzeichnung gemäß ETA 11/0030. Sie ist in zwei Durchmessern (7 und 9 mm) erhältlich, um die Anzahl der Befestigungen zu optimieren. Der Zylinderkopf ist ideal für ein verdecktes Eindrehen in die Leiste. DGZ ist auch in der Ausführung mit großem Tellerkopf (DGT) und Senkkopf (DGS) zertifiziert. Dank des Doppelgewindes ermöglicht es die DGZ-Holzbauschraube, das Dämmpaket des Dachs durchgehend an der tragenden Konstruktion zu befestigen, wodurch Wärmebrücken vermieden und die Energieeffizienz unterstützt wird.
Besondere Zertifizierung für die Befestigung harter und weicher Dämmstoffe. DGZ ist auch für Fassadenleisten und Harthölzer wie Furnierschichtholz (LVL) zertifiziert, getestet und berechnet.
Für die Berechnung des Projekts steht die Software MyProject kostenlos zur Verfügung, die von unserer Webseite heruntergeladen werden kann und in wenigen Schritten zum individuellen Rechenbericht führt.
DGZ aus Kohlenstoffstahl mit galvanischer Verzinkung ist hervorragend geeignet für die Verwendung mit Holzplatten, Massivholz, Schichtholz und BSP, LVL und Harthölzer. Nutzungsklassen 1 und 2.
Eigenschaften
| FOCUS | Befestigung von Dämmpaketen |
|---|---|
| KOPF | versenkbarer Zylinderkopf |
| DURCHMESSER | 7,0 | 9,0 mm |
| LÄNGE | 220 bis 520 mm |
Technische Dokumentation
Technisches Datenblatt
|
|
|---|---|
Leitfaden Mindestabstände
|
|
Technisches Datenblatt USA
|
|
ICC-ES Evaluation report USA
|
|
ICC-ES Listing report CANADA
|
|
ETA-Zertifizierung
|
|
| Leistungserklärung (DOP) | Herunterladen |
Ausschreibungstext
|
|
CAD File
|
|
BIM.ifc File
|
|
BIM.rfa File
|
DGZ
| ART.-NR. | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | Stk. |
|---|---|---|---|---|---|---|---|---|---|
| DGZ7220 | - | 7 | 220 | 100 | 0.28 | 8 5/8'' | 4'' | TX30 | 50 |
| DGZ7260 | - | 7 | 260 | 100 | 0.28 | 10 1/4'' | 4'' | TX30 | 50 |
| DGZ7300 | - | 7 | 300 | 100 | 0.28 | 11 3/4'' | 4'' | TX30 | 50 |
| DGZ7340 | - | 7 | 340 | 100 | 0.28 | 13 3/8'' | 4'' | TX30 | 50 |
| DGZ7380 | - | 7 | 380 | 100 | 0.28 | 15'' | 4'' | TX30 | 50 |
| DGZ9240 | - | 9 | 240 | 100 | 0.36 | 9 1/2'' | 4'' | TX40 | 50 |
| DGZ9280 | - | 9 | 280 | 100 | 0.36 | 11'' | 4'' | TX40 | 50 |
| DGZ9320 | - | 9 | 320 | 100 | 0.36 | 12 5/8'' | 4'' | TX40 | 50 |
| DGZ9360 | - | 9 | 360 | 100 | 0.36 | 14 1/4'' | 4'' | TX40 | 50 |
| DGZ9400 | - | 9 | 400 | 100 | 0.36 | 15 3/4'' | 4'' | TX40 | 50 |
| DGZ9440 | - | 9 | 440 | 100 | 0.36 | 17 1/4'' | 4'' | TX40 | 50 |
| DGZ9480 | - | 9 | 480 | 100 | 0.36 | 19'' | 4'' | TX40 | 50 |
| DGZ9520 | - | 9 | 520 | 100 | 0.36 | 20 1/2'' | 4'' | TX40 | 50 |
