TABELLENKALKULATION FÜR VERBINDUNGEN MIT SCHARNIERVERBINDER ALUMEGA
Berechnung einer Verbindung zwischen Holzelementen mit Scharnierverbinder ALUMEGA, die Axial- und Querbeanspruchungen in allen Richtungen ausgesetzt ist.
Sie erlaubt die Überprüfung und Bestimmung der Bemessungswiderstände nach Norm EN 1995:2014 durch Anwendung der Berechnungsmethode nach ETA-23/0824. Durch Eingabe der Lasten und der Kombination der Verbinder mit den entsprechenden Befestigungen (Schrauben, Bolzen, Stabdübel) bestimmt und überprüft die Tabellenkalkulation die Tragfähigkeit des Systems.
Ferner ermöglicht sie die Verwendung der Verbinder ALUMEGA HV (Schrauben VGS und Unterlegscheibe 45°) und ALUMEGA HP (Schrauben HBS PLATE und Bolzen KOS) zur Befestigung am Hauptträger; ALUMEGA JV (Schrauben VGS und Unterlegscheibe 45°) und ALUMEGA JS (selbstbohrende Stabdübel SBD und glatte Stabdübel STA) für die Befestigung am Nebenträger.
ALUMEGA wird in Deutschland nur in Kombination mit VGU DE verkauft
Sie erlaubt die Überprüfung und Bestimmung der Bemessungswiderstände nach Norm EN 1995:2014 durch Anwendung der Berechnungsmethode nach ETA-23/0824. Durch Eingabe der Lasten und der Kombination der Verbinder mit den entsprechenden Befestigungen (Schrauben, Bolzen, Stabdübel) bestimmt und überprüft die Tabellenkalkulation die Tragfähigkeit des Systems.
Ferner ermöglicht sie die Verwendung der Verbinder ALUMEGA HV (Schrauben VGS und Unterlegscheibe 45°) und ALUMEGA HP (Schrauben HBS PLATE und Bolzen KOS) zur Befestigung am Hauptträger; ALUMEGA JV (Schrauben VGS und Unterlegscheibe 45°) und ALUMEGA JS (selbstbohrende Stabdübel SBD und glatte Stabdübel STA) für die Befestigung am Nebenträger.
ALUMEGA wird in Deutschland nur in Kombination mit VGU DE verkauft
TABELLENKALKULATION FÜR HOLZ-BETON VERBINDUNGSSYSTEM
Berechnung des Verbindungssystems TC FUSION mittels Schrauben und Gewindestangen zwischen BSP-Platten für Holz-Beton-Verbundkonstruktionen.
Sie erlaubt die Bestimmung der Bemessungswiderstände nach Norm durch Anwendung der Berechnungsmethode entsprechend der ETA des Produkts. Durch Eingabe der Beanspruchungen und Abmessungen der Elemente (BSP, Verbinder) wird die Tragfähigkeit des Systems bestimmt und die Überprüfung (Festigkeit und Steifigkeit) durchgeführt.
Die Tabellenkalkulation ermöglicht die Verwendung der VGS-, VGZ- und RTR-Verbinder für die gängigsten BSP-Aufbauten sowie die Umsetzung benutzerdefinierter Konfigurationen entsprechend der jeweiligen Holzklasse.
Berechnungsbericht nach Abschluss der Arbeiten verfügbar.
Sie erlaubt die Bestimmung der Bemessungswiderstände nach Norm durch Anwendung der Berechnungsmethode entsprechend der ETA des Produkts. Durch Eingabe der Beanspruchungen und Abmessungen der Elemente (BSP, Verbinder) wird die Tragfähigkeit des Systems bestimmt und die Überprüfung (Festigkeit und Steifigkeit) durchgeführt.
Die Tabellenkalkulation ermöglicht die Verwendung der VGS-, VGZ- und RTR-Verbinder für die gängigsten BSP-Aufbauten sowie die Umsetzung benutzerdefinierter Konfigurationen entsprechend der jeweiligen Holzklasse.
Berechnungsbericht nach Abschluss der Arbeiten verfügbar.

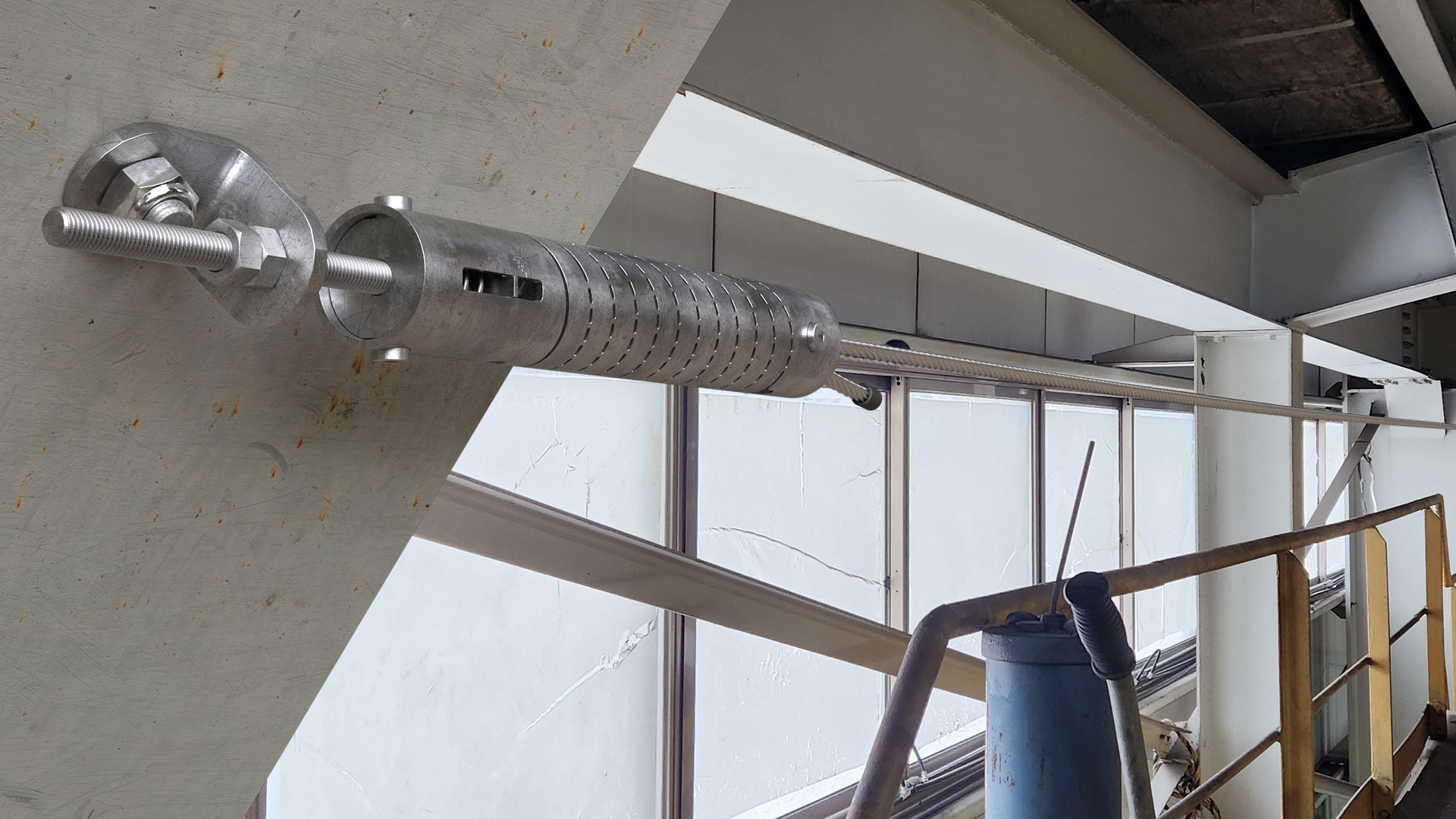

TABELLENKALKULATION FÜR PATROL-SEILSYSTEME
Berechnung der Belastung der Zwischen- und Endhalter eines Seilsystems PATROL.
Sie ermöglicht die Berechnung der Belastung der Seilsystemhalter und des Seildurchhangs bei der längsten Spannweite, abhängig von den Intervallen zwischen den Haltern und der Gesamtlänge des Seilsystems. Die Berechnung kann sowohl mit Spanner und Falldämpfer SPEAR als auch SPEAR EVO in Kombination mit TOWER, SHIELD und direkter Befestigung an der Konstruktion erfolgen.
Berechnungsbericht nach Abschluss der Arbeiten verfügbar.
Sie ermöglicht die Berechnung der Belastung der Seilsystemhalter und des Seildurchhangs bei der längsten Spannweite, abhängig von den Intervallen zwischen den Haltern und der Gesamtlänge des Seilsystems. Die Berechnung kann sowohl mit Spanner und Falldämpfer SPEAR als auch SPEAR EVO in Kombination mit TOWER, SHIELD und direkter Befestigung an der Konstruktion erfolgen.
Berechnungsbericht nach Abschluss der Arbeiten verfügbar.
TABELLENKALKULATION FÜR VERBINDUNGEN MIT VERDECKTEM VERBINDER LOCK
Berechnung einer Verbindung zwischen Holzelementen mit einem verdeckten Verbinder LOCK, die Axial- und Querbeanspruchungen in allen Richtungen ausgesetzt ist.
Sie ermöglicht die Anwendung der Berechnungsmethode gemäß Norm entsprechend der ETA des Produkts: Einfach die Belastungen und die Maße der gewählten Elemente (Balken, Verbinder, Ausfräsungen) eingeben, um jeden möglichen Bruchmechanismus zu überprüfen und die zu verwendende Verbinderanzahl festzulegen. Mit der Tabellenkalkulation kann sowohl die LOCK-Rohversion als auch die Version EVO für aggressive Umgebungen überprüft werden. Beide Versionen können mit drei verschiedenen Schraubentypen berechnet werden: aus martensitischem Edelstahl, aus Kohlenstoffstahl und mit Beschichtung C4 EVO. Für jeden Schraubentyp besteht je nach Bedarf die Wahl zwischen verschiedenen Längen.
Nach Abschluss der Arbeiten kann sowohl der Bericht mit den Prüfungen als auch die Konfiguration des Verbinders ausgedruckt werden.
Sie ermöglicht die Anwendung der Berechnungsmethode gemäß Norm entsprechend der ETA des Produkts: Einfach die Belastungen und die Maße der gewählten Elemente (Balken, Verbinder, Ausfräsungen) eingeben, um jeden möglichen Bruchmechanismus zu überprüfen und die zu verwendende Verbinderanzahl festzulegen. Mit der Tabellenkalkulation kann sowohl die LOCK-Rohversion als auch die Version EVO für aggressive Umgebungen überprüft werden. Beide Versionen können mit drei verschiedenen Schraubentypen berechnet werden: aus martensitischem Edelstahl, aus Kohlenstoffstahl und mit Beschichtung C4 EVO. Für jeden Schraubentyp besteht je nach Bedarf die Wahl zwischen verschiedenen Längen.
Nach Abschluss der Arbeiten kann sowohl der Bericht mit den Prüfungen als auch die Konfiguration des Verbinders ausgedruckt werden.
-1676963386.png)
TABELLENKALKULATION FÜR VERBINDUNGEN MIT METALLPLATTEN UND XEPOX EPOXIDHARZ
Berechnung der Festigkeit einer Verbindung von Holzelementen mit verleimten Platten, die Moment-, Axial- und Scherbelastungen ausgesetzt sind, für zwei verschiedene Lastkombinationen.
Sie ermöglicht die problemlose Anwendung der im Katalog „Holzbauverbinder“ und der Tabellenkalkulation erklärten Berechnungsmethode: Einfach die Belastungen und die Maße der gewählten Elemente (Balken, Platten, Ausfräsungen) eingeben, um jeden möglichen Bruchmechanismus zu überprüfen und die einzusetzenden Harzmengen festzulegen.
Möglichkeit, nach erfolgter Arbeit sowohl den Berechnungs- und Prüfbericht als auch die theoretische Erklärung und, bei entsprechender Auswahl, das Lochblechdiagramm auszudrucken.
Sie ermöglicht die problemlose Anwendung der im Katalog „Holzbauverbinder“ und der Tabellenkalkulation erklärten Berechnungsmethode: Einfach die Belastungen und die Maße der gewählten Elemente (Balken, Platten, Ausfräsungen) eingeben, um jeden möglichen Bruchmechanismus zu überprüfen und die einzusetzenden Harzmengen festzulegen.
Möglichkeit, nach erfolgter Arbeit sowohl den Berechnungs- und Prüfbericht als auch die theoretische Erklärung und, bei entsprechender Auswahl, das Lochblechdiagramm auszudrucken.
TABELLENKALKULATION FÜR TERRASSEN
Schnelle Berechnung aller Rothoblaas-Komponenten, die für die Fertigung einer rechteckigen oder „L“-förmigen Terrasse benötigt werden: Halterungen, Unterkonstruktion, Befestigungen und Verbinder für die Platten.
Möglichkeit zur Bemessung des Trägertyps für Unterkonstruktionen aus Holz oder Aluminium und der Verbinderarten für sichtbare oder verdeckte Befestigungen.
Möglichkeit zur Bemessung des Trägertyps für Unterkonstruktionen aus Holz oder Aluminium und der Verbinderarten für sichtbare oder verdeckte Befestigungen.
