Design for Assembly: Holz, Beton und Stahl in nur einem Projekt

Das von Dquadro - engineering & architecture und Galloppini Legnami Srl im Piemonte errichtete Gebäude ist ein Beispiel für Architektur und Ingenieurwesen in Hybridbauweise, das sowohl in Italien als auch europaweit seinesgleichen sucht.

Im Herzen von Cuneo, zwischen der Via Bertolino und Via Bongioanni, entstehen die Büros des neuen Hauptsitzes von Dquadro in einem Gebäude, das den konkreten Beweis dafür liefert, wie fortschrittliche Planung und hybride Materialien den Anforderungen an schnelle Konstruktion, Vormontage und Einhaltung der Umweltrichtlinien, die das moderne Bauwesen kennzeichnen, gerecht werden können.

Holz und Beton: die perfekte Balance für nachhaltige Architektur

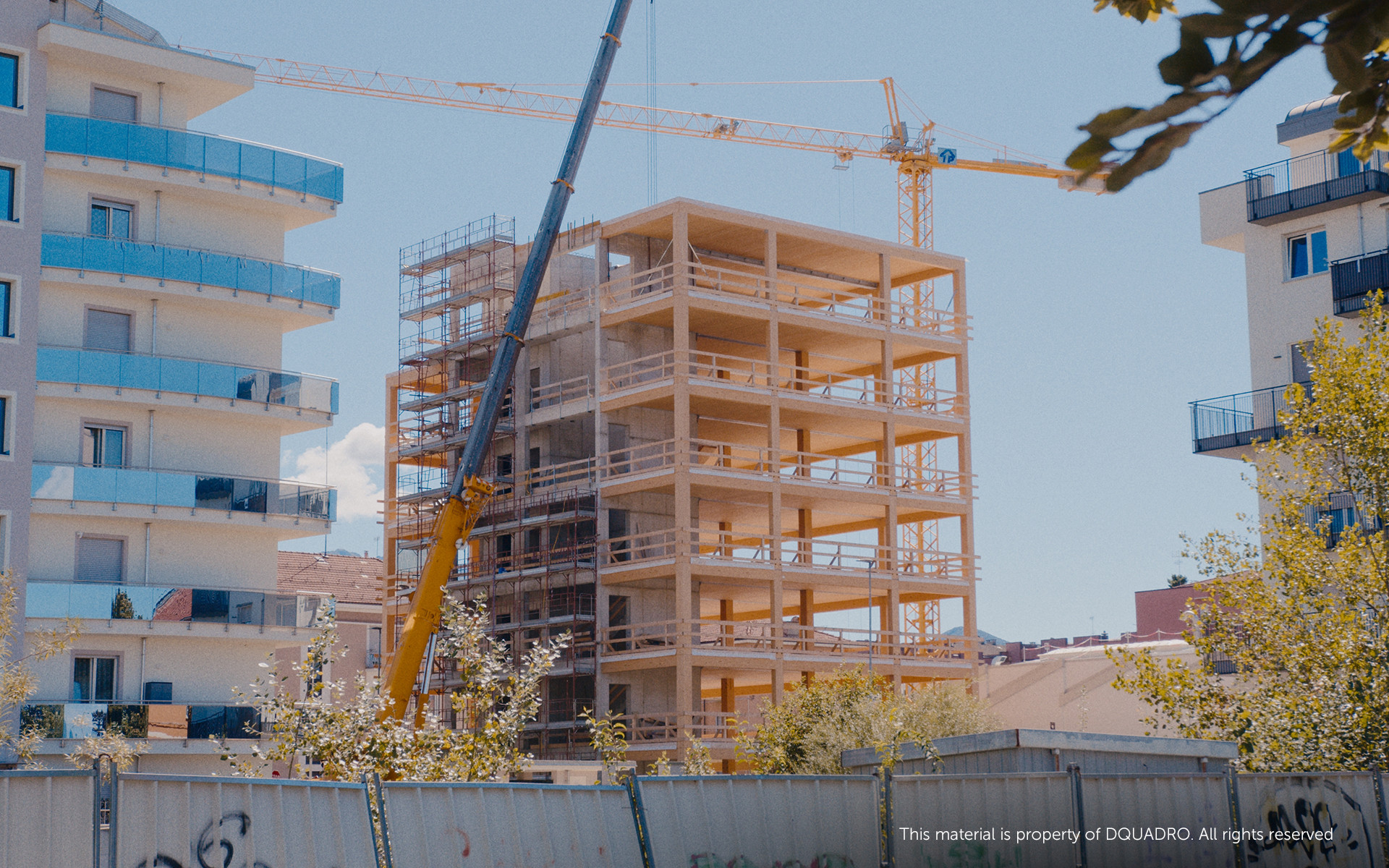

Sieben Stockwerke zu jeweils 300 m2, in 30 Tagen errichtet. Dieses Projekt bietet alles, was in den nächsten Jahren im Bausektor Bedeutung hat: architektonisches Konzept, nachhaltiges Arbeiten, Planung von mehrgeschossigen Hybridkonstruktionen, Konstruktion des Fassadensystems und Vorfertigung.

Dieses siebengeschossige Bauwerk integriert Stahl und Beton und nutzt die einzigartigen Merkmale jedes Werkstoffs, um Festigkeit, Haltbarkeit und eine signifikante Verringerung der Umweltbelastung zu gewährleisten.

Die Zukunft ist hybrid: Kombination von Beton und Holz für effizientere Gebäude

Die Kombination verschiedener Werkstoffe und die Nutzung ihrer jeweiligen Vorteile sowie die Verringerung der Schwächen jedes einzelnen Materials innerhalb eines überwachten industriellen Produktionsprozesses ist der beste Weg, um die Qualität des Gebäudes zu steigern und dabei Zeit und Geld zu sparen.

Hinter diesem Projekt steht ein zielgerichteter Ansatz, um die spezifischen Stärken jedes Werkstoffs zu nutzen. Brettschichtholz und Brettsperrholz Platten, die für tragende Konstruktionen und Decken verwendet werden, bieten Leichtigkeit, Elastizität und Dämmung und tragen zur Umweltbilanz des Gebäudes bei. Stahl gewährleistet hingegen Festigkeit und Flexibilität der Verbindungen, während der zentrale Kern aus Stahlbeton seismische Stabilität und allgemeine Robustheit sicherstellt. Beton und Holz endlich nicht mehr gegeneinander, sondern vereint.

Eine Hybridisierung, die auf große technische Herausforderungen reagieren musste, u. a. die Notwendigkeit, den strengen Anforderungen für den akustischen Komfort durch Entkoppeln der Schnittstellen zwischen den verschiedenen Werkstoffen gerecht zu werden, aber auch die Vorfertigung von Decken und Fassaden sowie der Aspekt der Erdbeben- und Brandsicherheit.

Diese Faktoren erforderten integrierte Lösungen, die mit dem industriellen Bauprozess und der Einhaltung der Fristen vereinbar waren.

Materialien und Zahlen, die den Unterschied machen: Design for Assembly und Vorfertigung

Für den Bau des Gebäudes wurden 500 m³ Brettschichtholz und BSP verwendet: eine beeindruckende Menge, die allerdings in der Praxis in weniger als 10 Minuten in den Wäldern Österreichs natürlich nachwächst.
Dieses Holz hat 380 Tonnen CO₂ gespeichert, wodurch der ökologische Fußabdruck des Gebäudes erheblich reduziert wird.

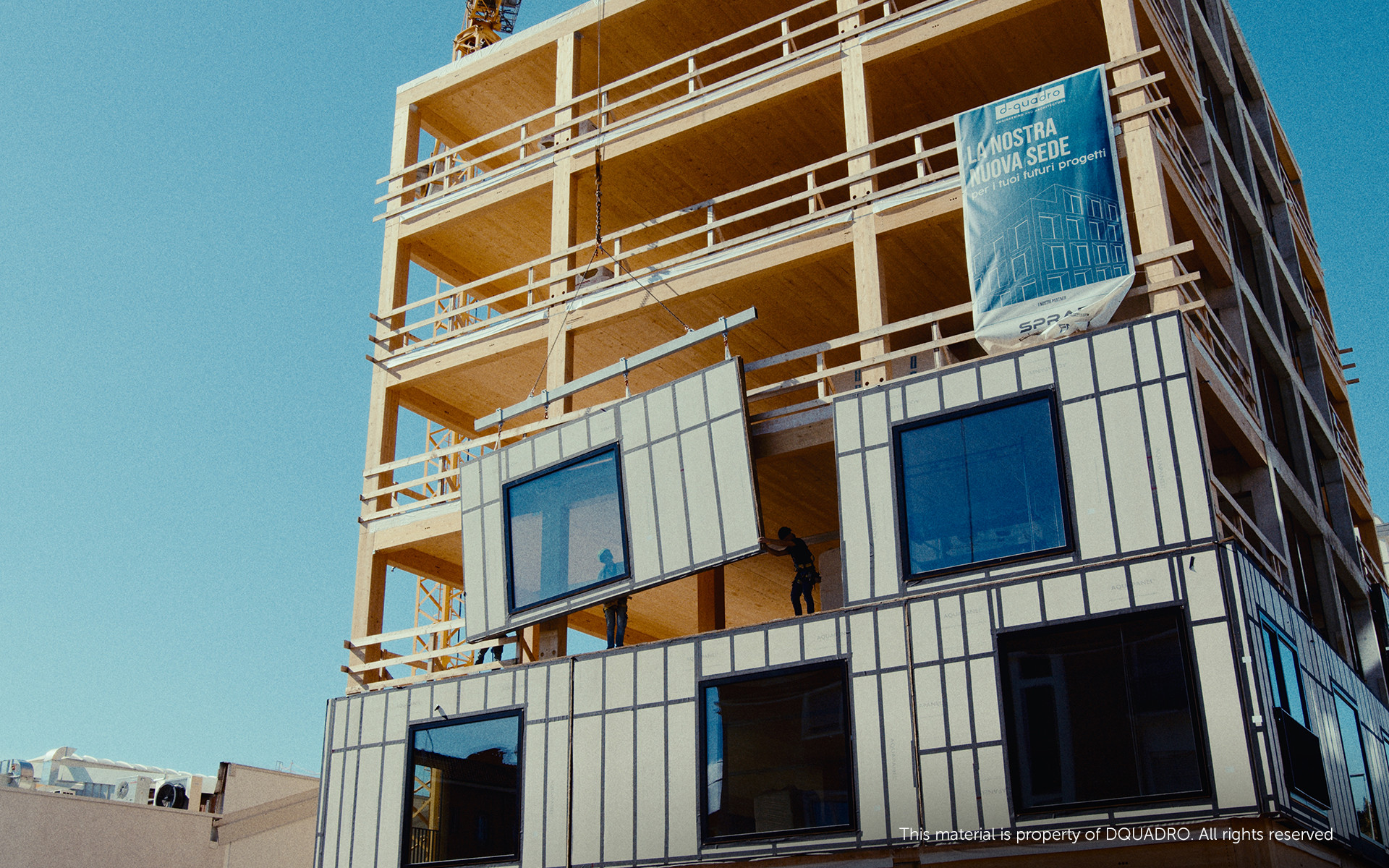

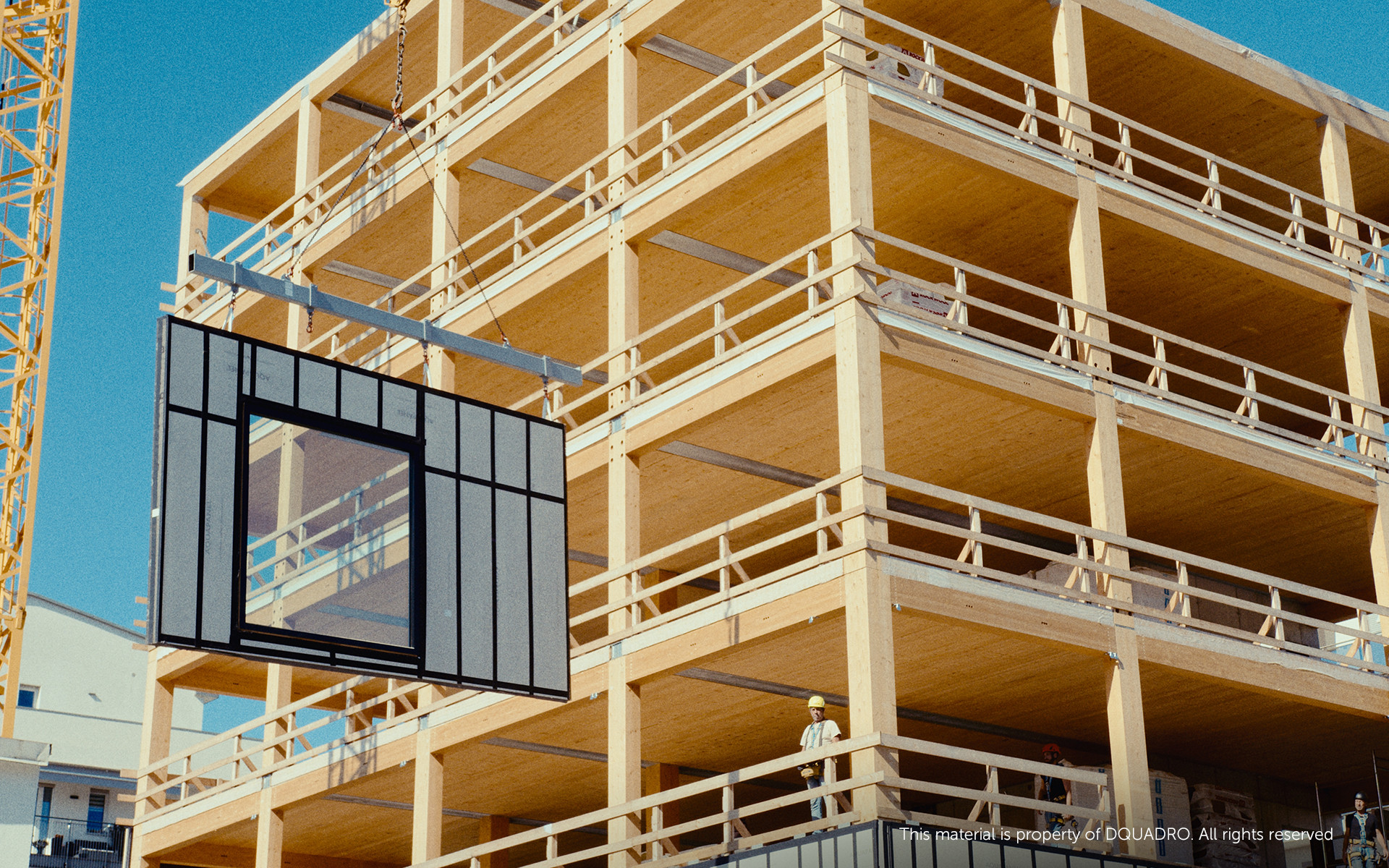

Zur Verstärkung der Konstruktion wurden 36.000 kg Stahl für Balken und Verbindungen verwendet, zusammen mit 19.000 Schrauben, 1.100 Bolzen und 1.000 Stiften, um dauerhafte und stabile Verbindungen zu gewährleisten. Darüber hinaus wurden 1.600 m2 vorgefertigte Holzwände direkt auf der Baustelle montiert, was die Montagezeit verkürzte, ohne die Präzision zu beeinträchtigen. Das Konzept des Design for Manufacturing and Assembly bestimmte den gesamten Prozess: Auch die vorgefertigten Treppen aus Beton, die in nur sieben Tagen montiert waren, trugen zur allgemeinen Effizienz des Projekts bei, da sie den Prozess beschleunigten, ohne Einbußen in punkto Sicherheit und Konstruktionsqualität hinnehmen zu müssen.

Die Rolle der Partner für den Erfolg des Projekts

Hinter der Errichtung dieses Gebäudes steht ein Team spezialisierter Firmen. Galloppini Legnami lieferte die Konstruktion aus Brettschichtholz und CLT-Platten, Rothoblaas unterstützte das Projekt mit zentralen Technologien für die Befestigung, Abdichtung und Schalldämmung.


Last but not least die konstruktive, architektonische und anlagentechnische Planung von Dquadro, die jede Komponente des Projekts integrierte und die Komplexität von Design und Konstruktion mit einem multidisziplinären Ansatz löste.
Ein außergewöhnlicher Beweis dafür, wie man nicht nur Befürworter, sondern auch Vorbild und Motor für eine neue Bauweise sein kann.

Wo Zukunft gebaut wird, sind zukunftsweisende Lösungen gefragt.

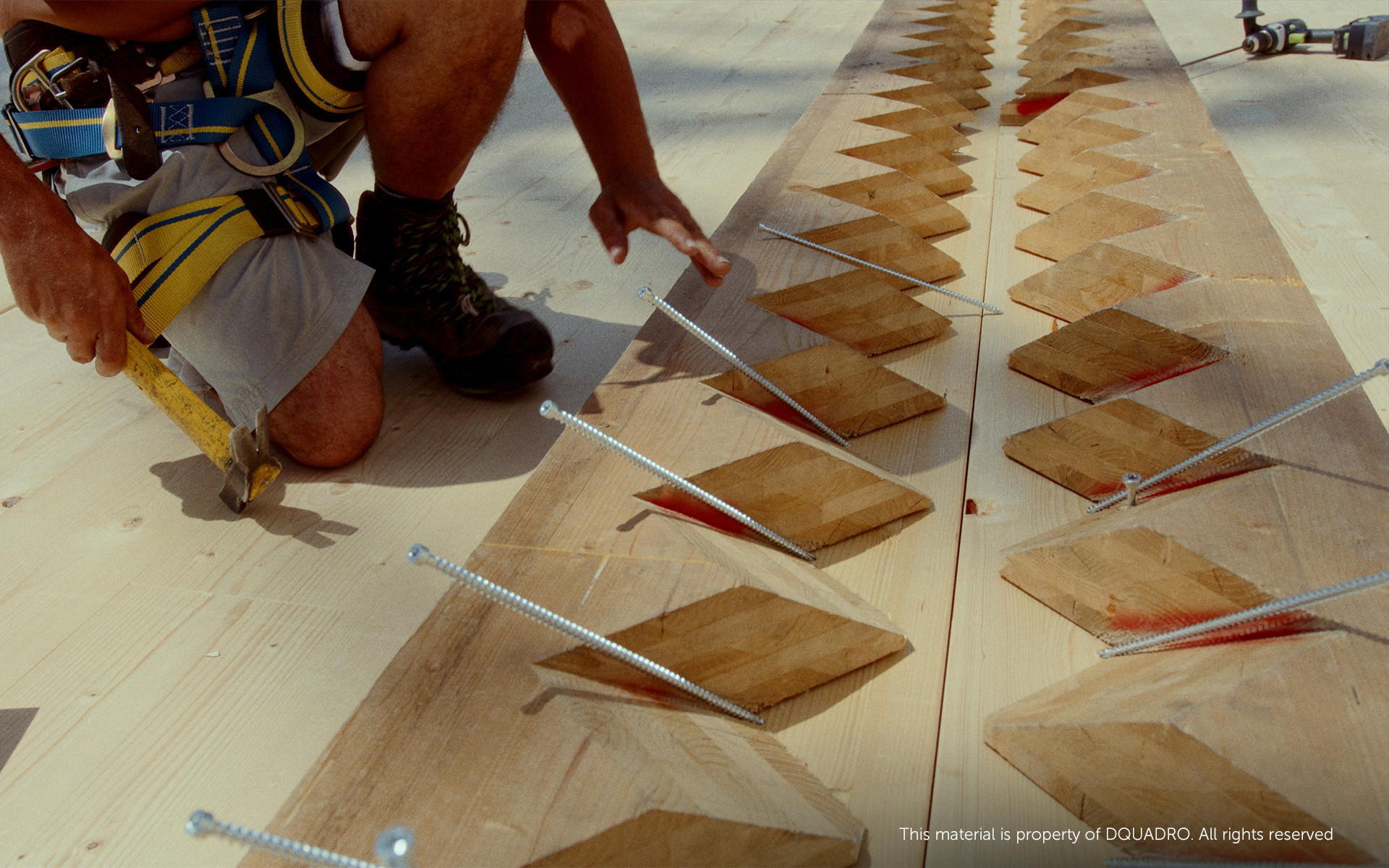

Um die technischen Herausforderungen eines derartigen Gebäudes zu meistern, werden zweifelsohne Schlüssellösungen benötigt. Die Bauschrauben von Rothoblaas wurden für anspruchsvolle Verbindungen entwickelt und gewährleisten Festigkeit und Präzision. Dabei reduzieren sie das Risiko von Rissen im Holz und garantierten dauerhafte Stabilität selbst bei besonders kritischen Verbindungen.

VGZ, um nur eine zu nennen, ermöglichte schnelle und verdeckte Montagen und eignete sich dank der extrem großen Auswahl an Maßen für verschiedene Teile des Gebäudes. Mit VGZ werden ebenfalls Brandschutz und seismische Eignung sichergestellt. HBS PLATE wurde hingegen bei allen Stahl-Holz-Verbindungen eingesetzt.



So schnell eine Montage auch vonstattengehen soll: sie ist dennoch stets eine kritische Phase, in der das Holz geschützt werden muss. DEFENCE ADHESIVE erfüllte diese Aufgabe mit Bravour und garantierte einen einwandfreien Schutz der Holzbauelemente während des Transports und der Bauphase.

Mit der geringen flächenbezogenen Masse von 200 g/m2 bietet diese selbstklebende Bahn eine einfache und schnelle Anwendung und hält Abrieb und Trittbelastungen stand.
Und dabei gelingt es ihr auch noch, nach dem Verlegen so gut wie unsichtbar zu sein.

Dank ihrer hochmodernen Formulierung ist sie ausgesprochen witterungsbeständig, und mit dem garantierten Schutz von 12 Wochen wurde verhindert, dass die Witterungseinflüsse die Haltbarkeit der Konstruktion beeinträchtigten.

Um den akustischen Komfort im Innenbereich zu verbessern, wurden die Entkopplungsprofile an der Schnittstelle zwischen den Pfosten in die Konstruktion eingefügt. Auf diese Weise garantieren sie eine optimale Schalldämmleistung und steigern das zukünftige Wohnerlebnis.
Produkte wie das für BSP, LVL, Stahl und Beton geeignete XYLOFON –  das Schalldämmband mit Garantie für maximale Schalldämmung und in der Lage, Körperschallproblemen entgegenzuwirken – schufen Lösungen, bei denen die Übertragungspunkte von Schwingungen zwischen Pfosten und Decken entkoppelt wurden.

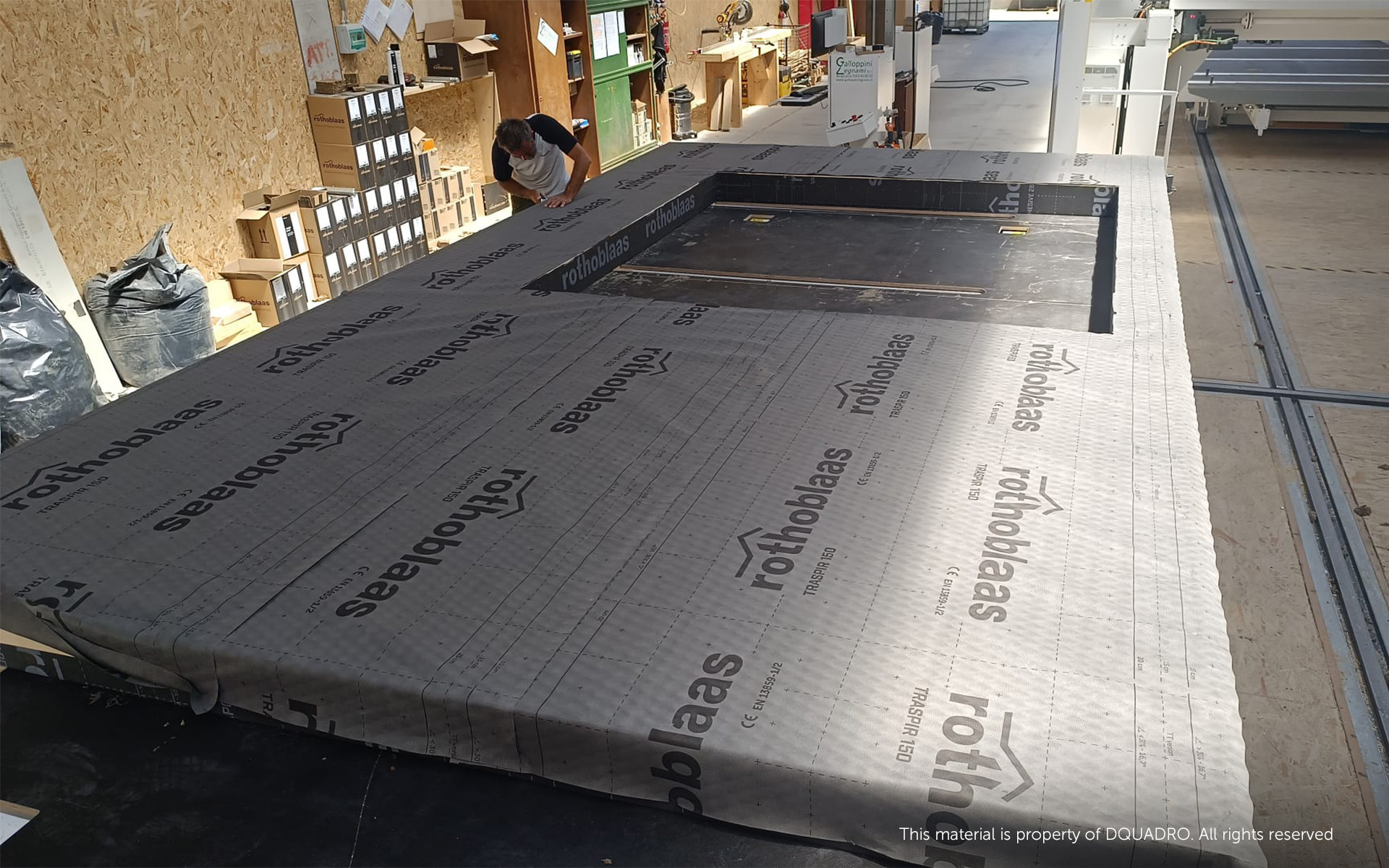

Bei einem detaillierten Projekt wie diesem wurde nichts dem Zufall überlassen: Die Luftdichtheit wurde durch Bahnen von Rothoblaas sichergestellt, wie beispielsweise die hochdiffusionsoffene Bahn TRASPIR 150, welche den ungehinderten Luftdurchgang begrenzt und die Konstruktion vor dem Eindringen von Warmluft im Sommer und Kaltluft im Winter schützt.

Platten und verdeckte Balkenträger wie ALUMAXI, die in den Balken-Pfosten-Verbindungen zum Einsatz kamen, sowie Produkte mit metrischen Gewinde für Verbindungen, Gewindestangen, Muttern und Unterlegscheiben der Baureihe MET, machten die Ausstattung komplett.

Präzision und einfache Anwendung: der Mehrwert von BIM

Ein weiteres Unterscheidungsmerkmal dieser Konstruktion, der eine äußerst präzise und kalkulierte Fertigung ermöglichte, war der Einsatz der Software BIM Revit, die die Integration aller Planungs- und Bauphasen ermöglichte.

Dank dieses Tools konnten die beteiligten Teams – von den Planern bis zu den Monteuren – mit genauen und aktuellen Daten arbeiten, um Fehler zu minimieren und die Einhaltung der Fristen zu gewährleisten.

Bibliotheken mit BIM-Objekten - Building Information Modeling - von Komponenten für die Befestigung, Abdichtung, Schalldämmung und für Absturzsicherungssysteme von Rothoblaas stehen hier in verschiedenen Formaten zum Download bereit und lassen sich einfach in Ihr Projekt einfügen.

Ein Beispiel für die Zukunft des Bauwesens

Dank der Synergie der Werkstoffe, Technologien und Kompetenzen ist der neue Sitz von und für Dquadro eine Antwort auf die heutigen Bedürfnisse und bildet den Grundstein für eine neue Vision des Bauwesens: effizienter, nachhaltiger und mit Liebe zum technischen Detail.
Das Ergebnis einer akribischen Planung und der Zusammenarbeit aller Beteiligten, die gemeinsam die größte Herausforderung bewältigt haben: Auftraggebern, Bauunternehmern und Planern zu zeigen, dass es bereits heute möglich ist, mit Holz und zunehmend als Hybridlösung mit anderen Werkstoffen, nachhaltigere Gebäude zu errichten.

Wir von Rothoblaas haben über Hybridkonstruktionen, Vorfertigung und Design for Assembly eine Wette abgeschlossen: Sie lautet „Holzbauverbinder für Holz, Beton und Stahl“, und Sie können sie hier lesen.
