Werkzeuge für Zimmerer

Alles für die Baustelle

Neben den Zimmerleuten sorgen die Zimmererwerkzeuge auf einer Baustelle für gute Organisation und Sicherheit. Der Holzbau erfordert eine Reihe von Spezialwerkzeugen, die Effizienz und Sicherheit beim Bau gewährleisten. Wir sprechen hier nicht von Schraubendrehern oder Hämmern, sondern von äußert anspruchsvollen und ebenso wichtigen Werkzeugen bei der Bearbeitung von Holz, das als Baumaterial zunehmend an Bedeutung gewinnt.

Provisorische Befestigung

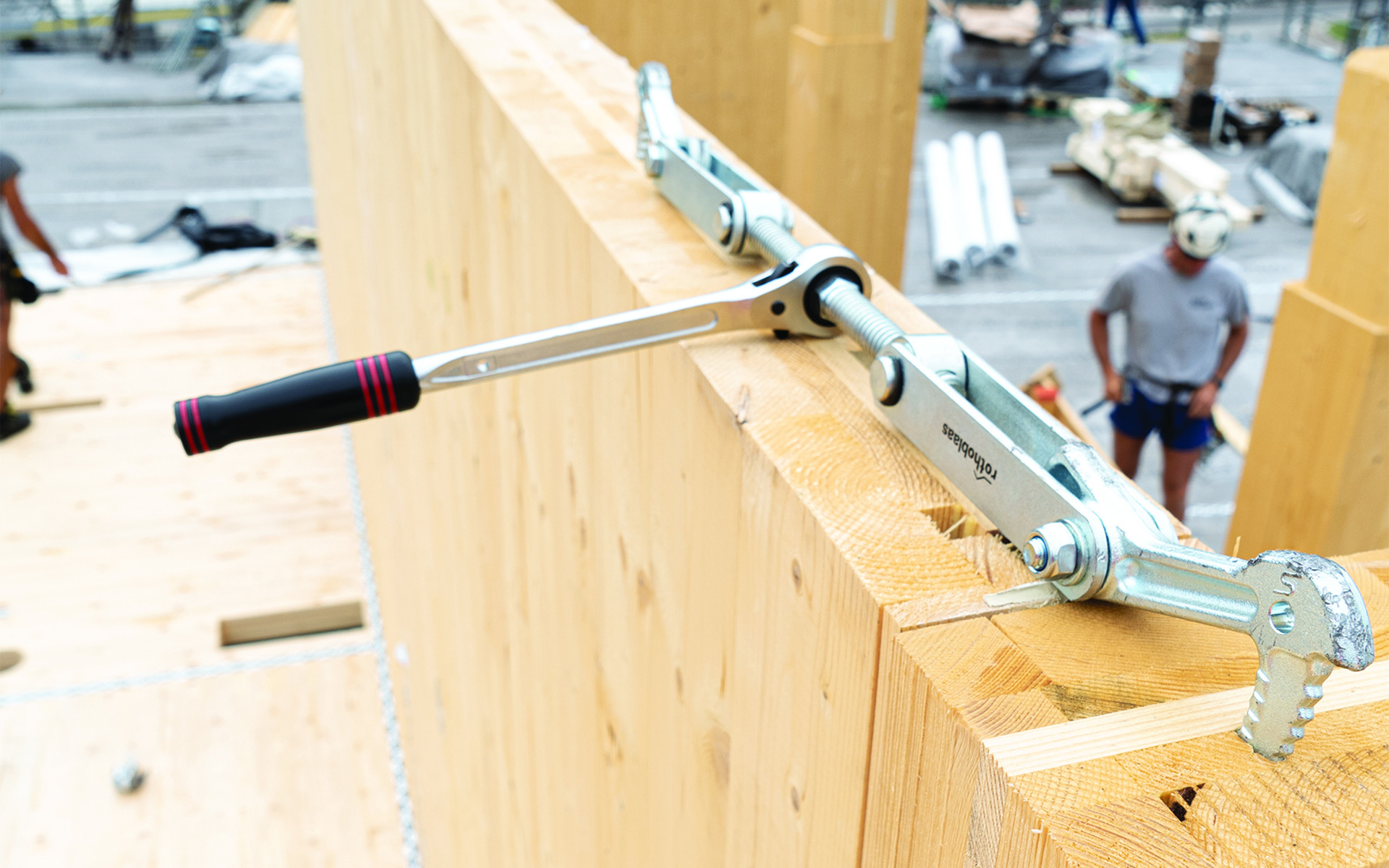

Ein erstes, entscheidendes Zimmererwerkzeug ist der Balkenzug. So genau die Vorfertigung auch sein mag, fast immer müssen die Holzbauelemente vor der Befestigung gespannt oder perfekt ausgerichtet werden. Der Balkenzug Rothoblaas heißt SKORPIO, hat scharfe Spitzen, die sich in das Holz versenken, und eine Ratsche, die Platten und Balken zusammenpresst. Das ideale Werkzeug zum schnellen Spannen von Bauelementen vor der endgültigen Befestigung. Zusätzlich wird nur noch ein Hammer als Werkzeug benötigt, um die Spitzen in das Holz zu treiben.

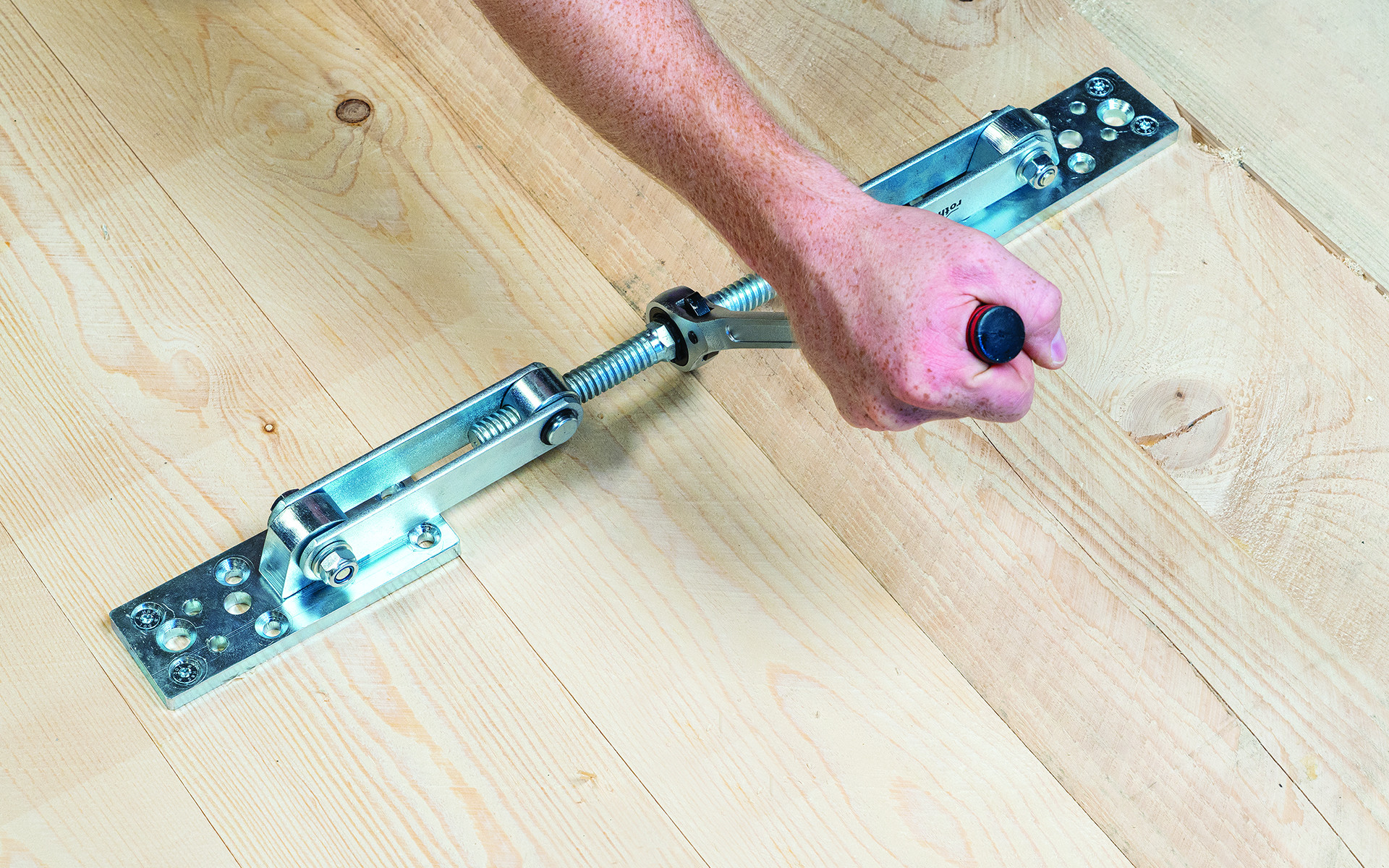

Für den gleichen Zweck, jedoch in anderen Situationen, empfiehlt sich die Verwendung eines Plattenzugs. In diesem Fall erfolgt die Befestigung nicht mit zwei Spitzen, sondern mit Schrauben an zwei Platten. Der Plattenzug Rothoblaas heißt GEKO und ist ein weiteres unverzichtbares Werkzeug, das im Vergleich zu SKORPIO noch vielseitiger und widerstandsfähiger ist. Die meisten Zimmerer besitzen beide Modelle, um auf der Baustelle immer effizient ausgerüstet zu sein. GEKO wird zum präzisen Zusammenfügen von Massivholzwänden, Brettstapeldecken, BSH-Elementen und vielem mehr verwendet. Er ist durch die um 360° drehbaren Platten auch an schwierig zugänglichen Stellen wie Dachschrägen und Ecken einsetzbar. Die Befestigungsschrauben hinterlassen nach dem Entfernen nur minimale Spuren auf dem Holz, die dann mit einer Füllmasse wie z. B. PLASTUK in einer dem Holz ähnlichen Farbe gefüllt werden können. In Kombination mit CLAMP1 kann das Werkzeug auch zum Spannen von Lochblechen und Windrispenband verwendet werden.

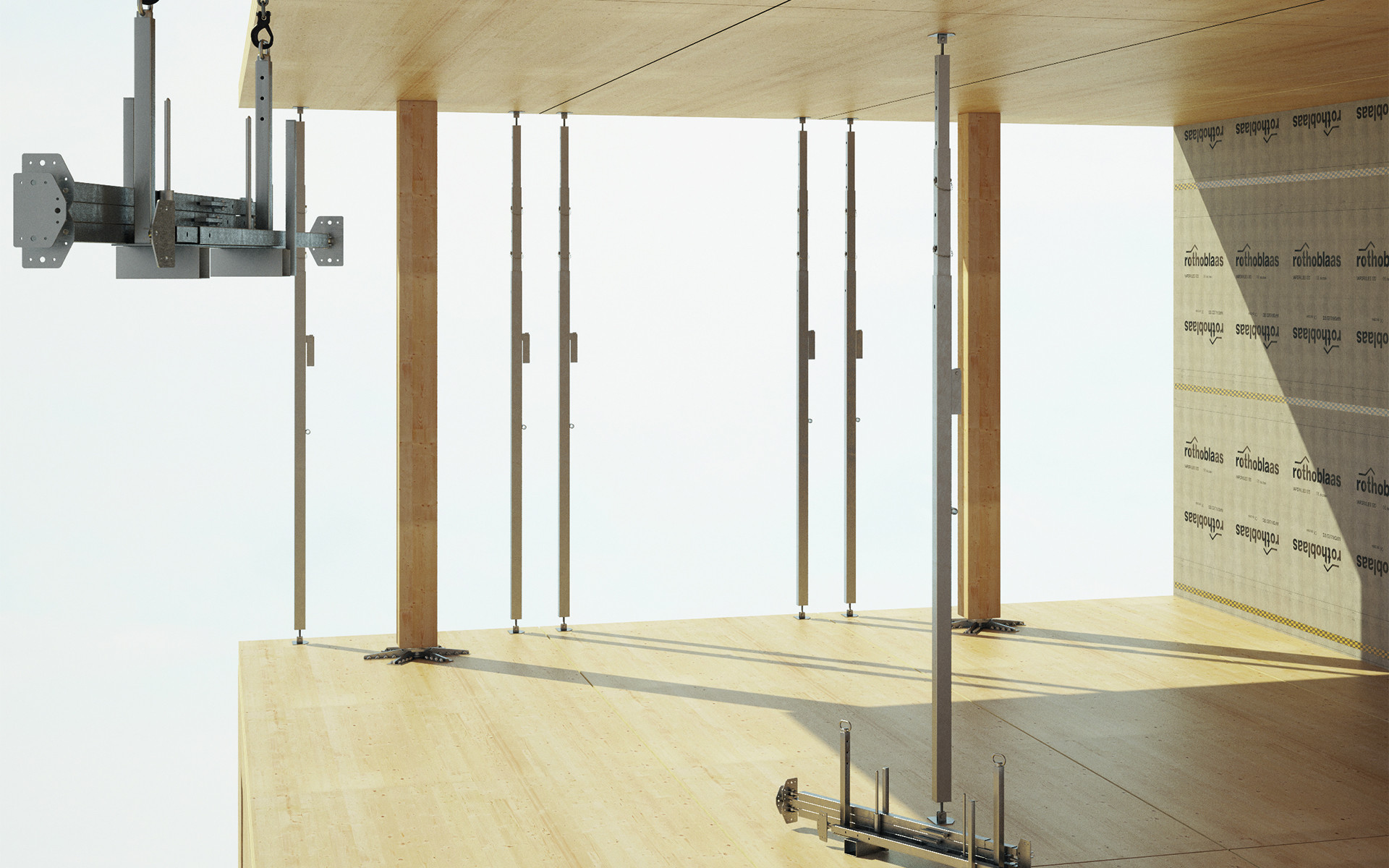

Die Montage von Wänden und Decken aus Holz erfordert jedoch auch ein weiteres Werkzeug, und zwar eine provisorische Montagestütze, mit der die Bauelemente vor der endgültigen Befestigung an ihrem Platz gehalten werden. Das Werkzeug von Rothoblaas, das diesen Anforderungen gerecht wird, ist GIRAFFE. Es verfügt über eine größere und eine kleinere Platte und kann mit Schrauben, Nägeln oder Betonankern befestigt werden. Es bietet stabilen Halt mit zwei verschiedenen Verriegelungssystemen: eines mit Feder und eines mit Stift. Durch Drehen des Körpers der Halterung wird GIRAFFE mit einer Gewindestange im Inneren verlängert oder verkürzt. Dadurch lässt sich die Wand, an der das Produkt befestigt ist, leicht verschieben. Das Werkzeug wird oftmals zum Nivellieren der Wände eingesetzt und bietet während der Bauphasen eine temporäre Montagestütze gegen Wind und zufällige Bewegungen.  GIRAFFE ist in 4 Ausführungen mit unterschiedlichen Längen von 220 bis 600 cm erhältlich, um selbst bei Elementen, die sich auf bis zu zwei Stockwerke erstrecken, die Stützfunktion zu gewährleisten. Die Modelle GIR3000 (mit Schnellverschluss zur noch rascheren und präziseren Einstellung) und GIR4000 bestehen aus galvanisch verzinktem Stahl; GIR2200 und GIR6000 sind aus extrudiertem Aluminium gefertigt. Mit dem Transportelement GIRHOLDER können bis zu 10 GIRAFFE einfach und geordnet untergebracht und befördert werden.

Handling auf der Baustelle

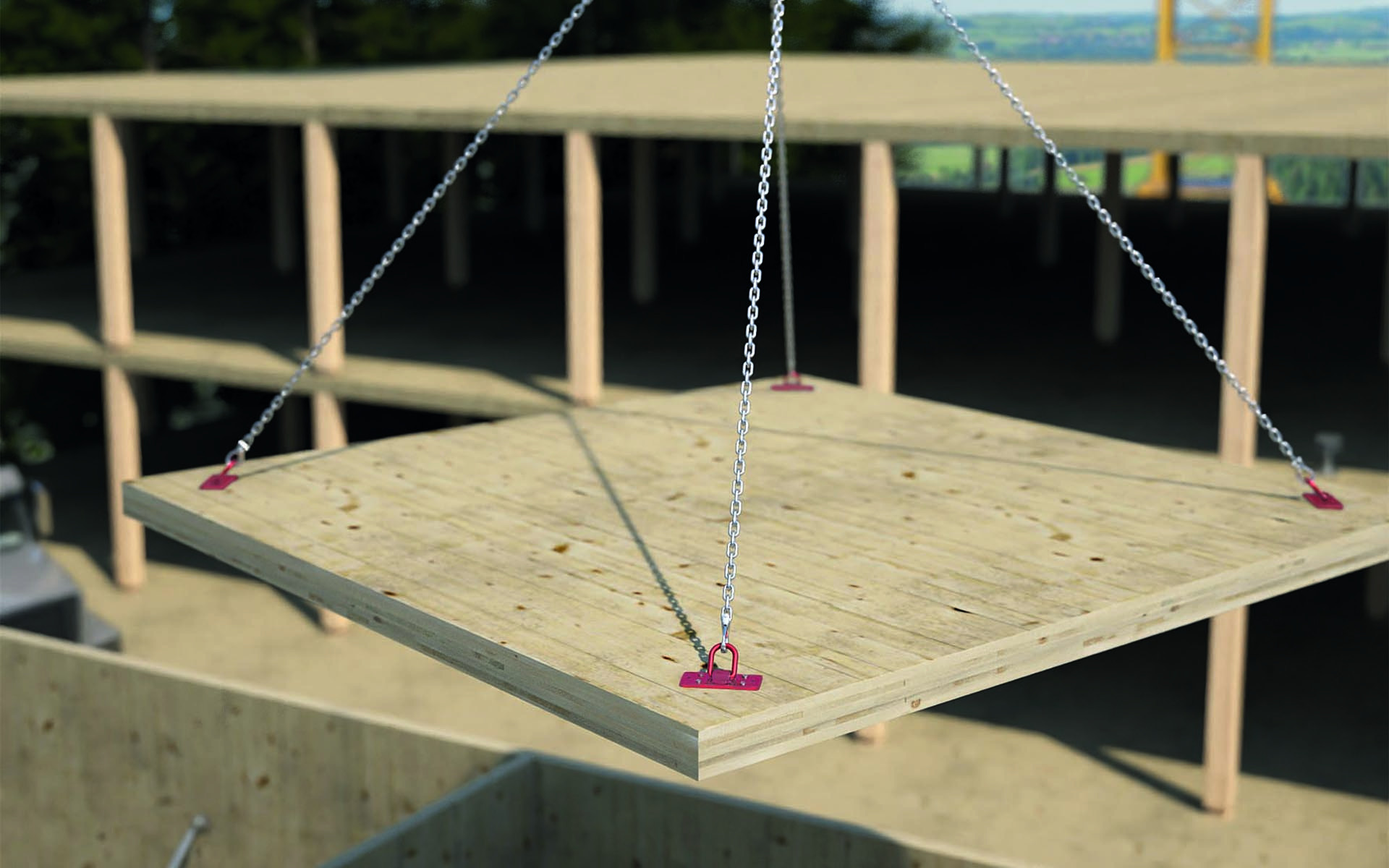

Weitere grundlegende Werkzeuge für Bauzimmerer sind die Werkzeuge zum Heben und zur Handhabung von Holzelementen. Dies können GURTE oder Metallvorrichtungen wie WASP oder RAPTOR sein. Ein Hebe- und Transportanker wie WASP darf in keiner Baustellenausrüstung fehlen! Das aus hochfestem Kohlenstoffstahlguss mit galvanischer Verzinkung hergestellte Werkzeug ist praktisch und vielseitig; zudem bietet es diverse Montagemöglichkeiten mit verschiedenen Schraubentypen für wechselnde Lastbedingungen und Materialien. Das Hebesystem WASP ermöglicht die vollständige Planung des Anschlagvorgangs. Es kann im Werk installiert werden und macht den Materialtransport auf der Baustelle äußerst effizient und sicher. Anders als bei Gurten können damit Holzbalken angehoben werden. Dazu werden ausschließlich an der Oberkante des Balkens Löcher gebohrt, ohne dass die Unterseite des Balkens durch den Druck der Spanngurte beschädigt wird: Die beste Hebemethode für Holzelemente, deren Unterseite sichtbar bleibt. Das Produkt ist äußerst stabil und robust und hält die Schraube dank der Aufweitung für den Schraubenkopf fest im Holzelement. Er kann sowohl für Axial- als auch für Querlasten verwendet werden und ist nach Maschinenrichtlinie 2006/42/EG zertifiziert.

Für schwerere Lasten auch über 3 t empfiehlt sich eine Transportplatte für Holzelemente wie RAPTOR, die auf verschiedene Arten befestigt werden kann, und bis zu 6 Schrauben für besonders schwere Lasten

Endgültige Befestigung

Nachdem die Bauelemente provisorisch montiert wurden, geht es an die endgültige Befestigung. Einige Bauschrauben sind jedoch sehr lang und erfordern ein hohes Drehmoment. Hierdurch besteht das Risiko, dass das Bit vom Schraubenkopf abrutscht. Außerdem neigt eine sehr lange Schraube beim Anziehen zu Schwingungen, wodurch die Wahrscheinlichkeit erhöht wird, dass der Kontakt zwischen Bit und Schraubenkopf verloren geht. Damit dies nicht geschieht, wird ein Einschraubwerkzeug wie CATCH benötigt, mit dem der Schraubenkopf sicher fixiert wird und das Bit nicht abrutschen kann. CATCH ist mit den Holzbauschrauben Rothoblaas HBS Ø 8 mm, VGS mit Senkkopf Ø 9 mm und VGZ mit Zylinderkopf Ø 9 mm kompatibel und ideal für die Verwendung mit jedem handelsüblichen Standardbohrer mit Sechskant-Aufnahme SW 11.

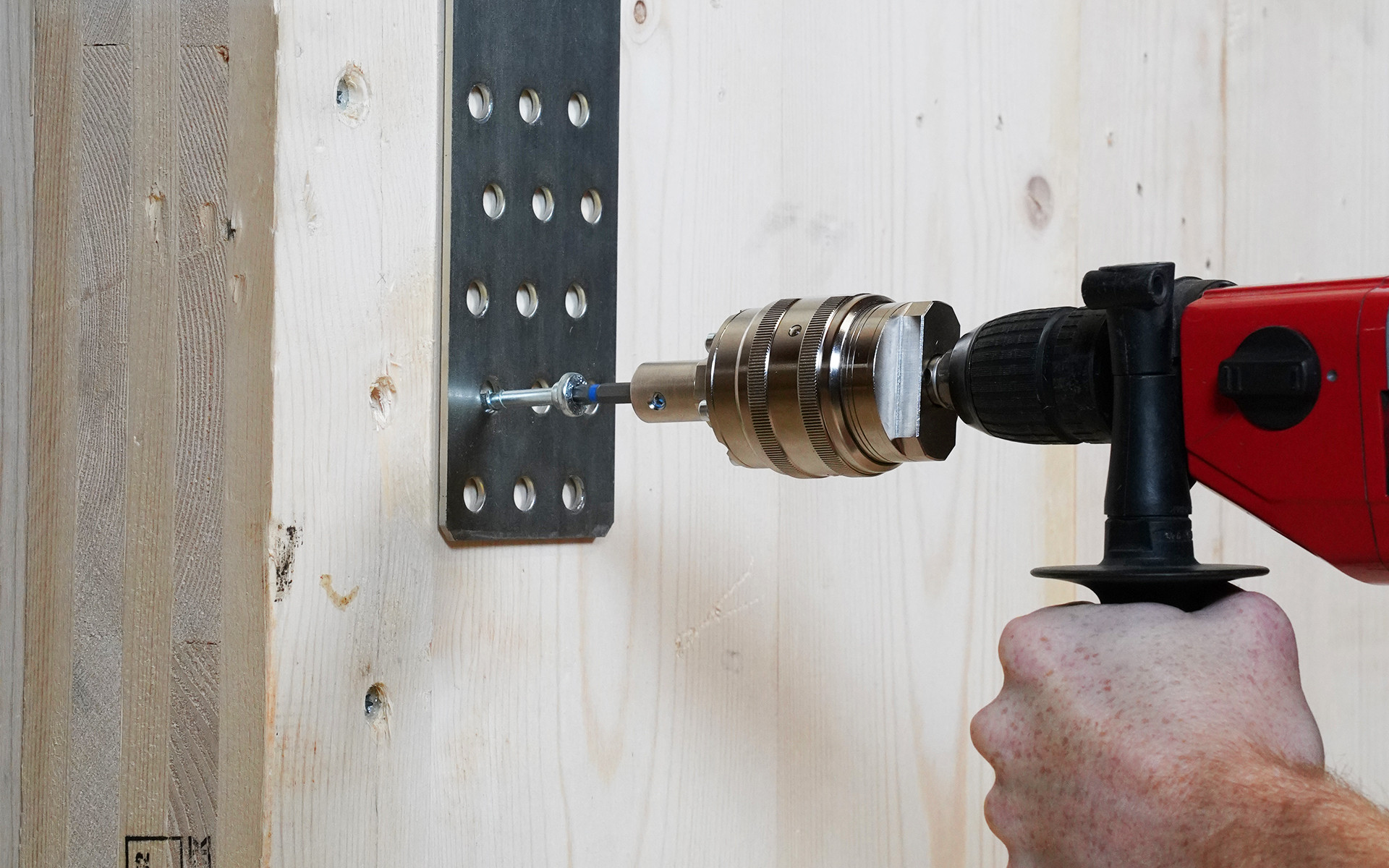

Das hohe Drehmoment, das von den Bauschrauben gefordert wird, birgt außerdem das Risiko eines falschen Anzugs für die jeweilige Anwendung, wodurch die Konstruktion und das Werkzeug gefährdet sein können. Aus diesem Grund empfiehlt sich die Verwendung eines Drehmomentbegrenzers wie TORQUE LIMITER, der immer das gleiche Drehmoment anwendet, Schäden an den Werkzeugen sowie Rissen oder Brüchen der Materialien vorbeugt und das korrekte Spannen der Verbindungen gewährleistet. Das spezifische Bit für die Montage kann direkt in den Bithalter des TORQUE LIMITER oder mit dem CATCH-Werkzeug eingesetzt werden.

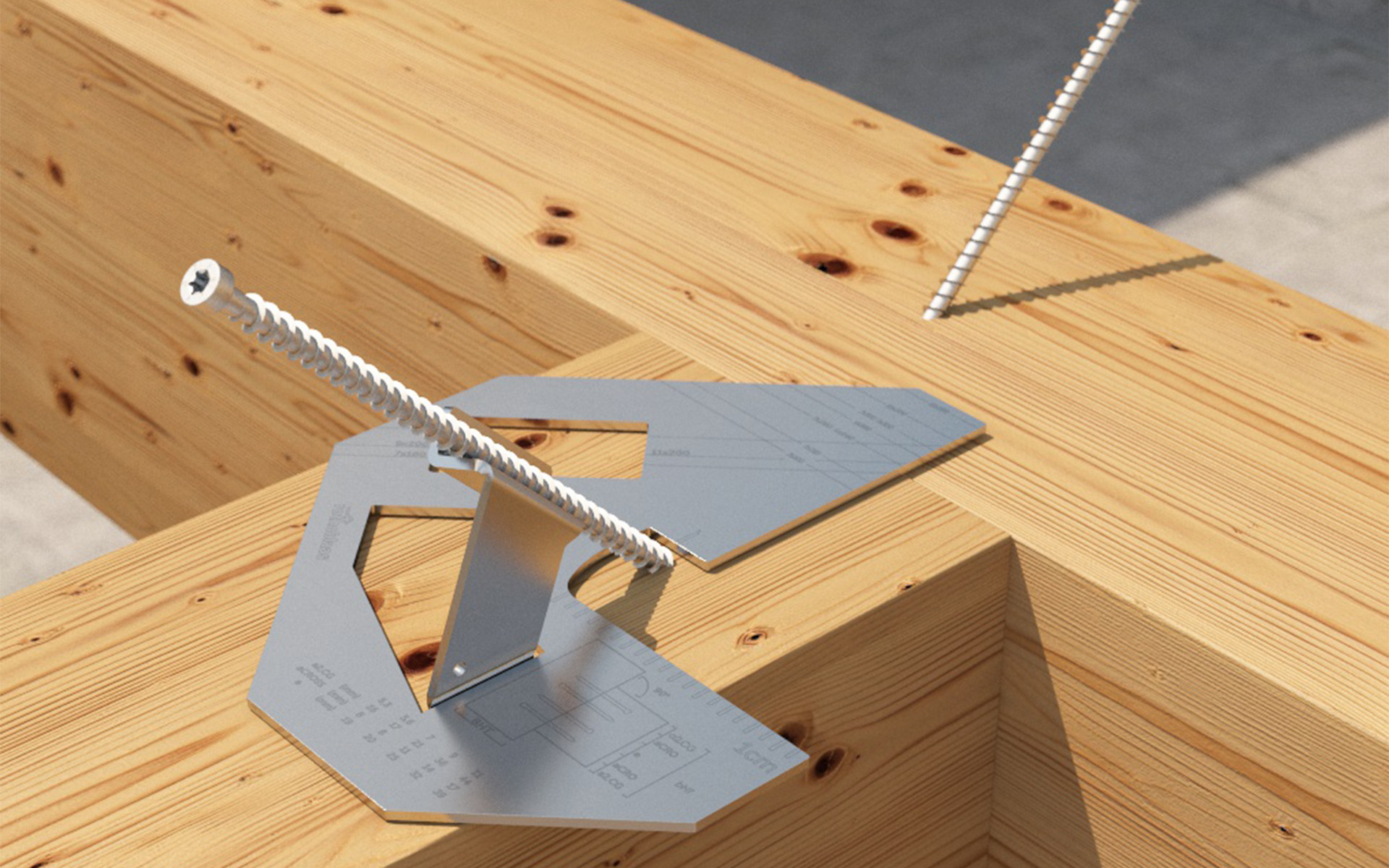

Eine Montagelehre wie VGZ JIG 45° ist ein hervorragendes Hilfsmittel, um die Geschwindigkeit und Genauigkeit der Montage von Vollgewinde-Schraubverbindern zu verbessern Der richtige Winkel ist entscheidend, denn die Leistung der Schraube hängt vom Gewindewinkel im Verhältnis zur Holzfaser ab. VGZ JIG ermöglicht sowohl einfache 45°-Verbindungen (z. B. in einer Balken-Balken-Verbindung oder für Holz-Beton-Verbundfußböden) als auch Verbund-Winkelverbindungen (z. B. eine Platte-Platte-Verbindung).

Für Metall-Holz-Verbindungen hingegen ermöglicht die Kombination zwischen Montagelehre JIG VGU und Unterlegscheibe VGU hochfeste 45°-Verbindungen. Jede einzelne Schraube in dieser Art der Verbindung ist so ausgelegt, dass sie hohen Belastungen standhält. Eine qualitativ hochwertige Montage ist ein bedeutender Aspekt für die Zuverlässigkeit des Projekts. Die Montagelehre erleichtert die Suche nach einer perfekten Position der Unterlegscheibe im Langloch der Stahlplatte und nach einem präzisen 45°-Winkel des Schraubverbinders VGS im Verhältnis zur Holzfaser.

Vorübergehende Bauabdichtung

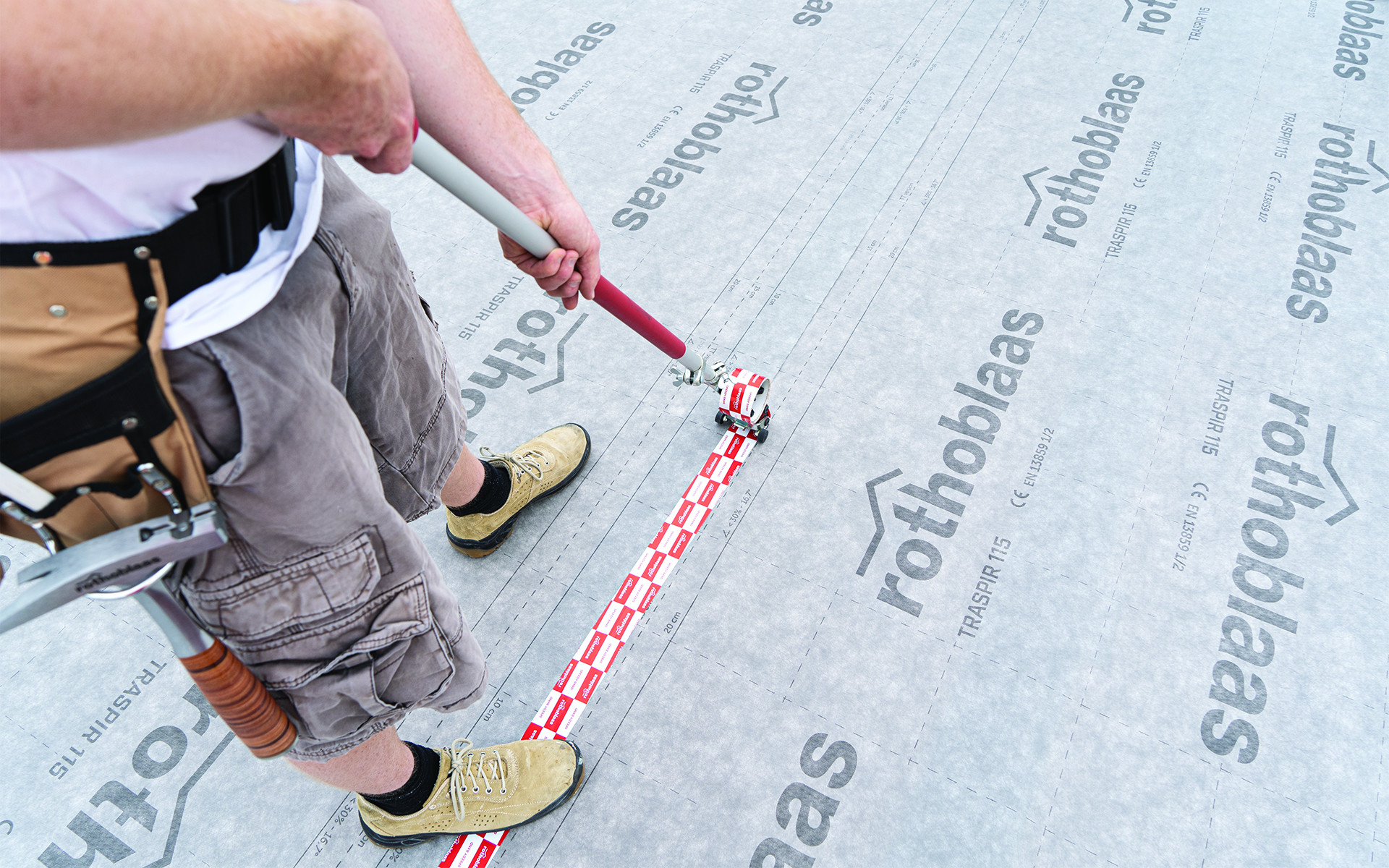

Regen ist ein nicht zu unterschätzendes Risiko für eine Holzbaustelle. Wenn keine geeigneten Vorkehrungen getroffen wurden, können im besten Fall Flecken auf dem Holz und im schlimmsten Fall bauliche Schäden entstehen, die ihrerseits Klagen, Zusatzkosten oder Verzögerungen bei der Trocknung nach sich ziehen. Ein Acrylklebeband mit hoher Leistung wie SPEEDY BAND ermöglicht das Abdichten von Platten, während der Bandapplikator mit langem Griff SPEEDY ROLL dafür sorgt, dass diese Arbeit aufrecht stehend einfach und schnell erledigt werden kann.

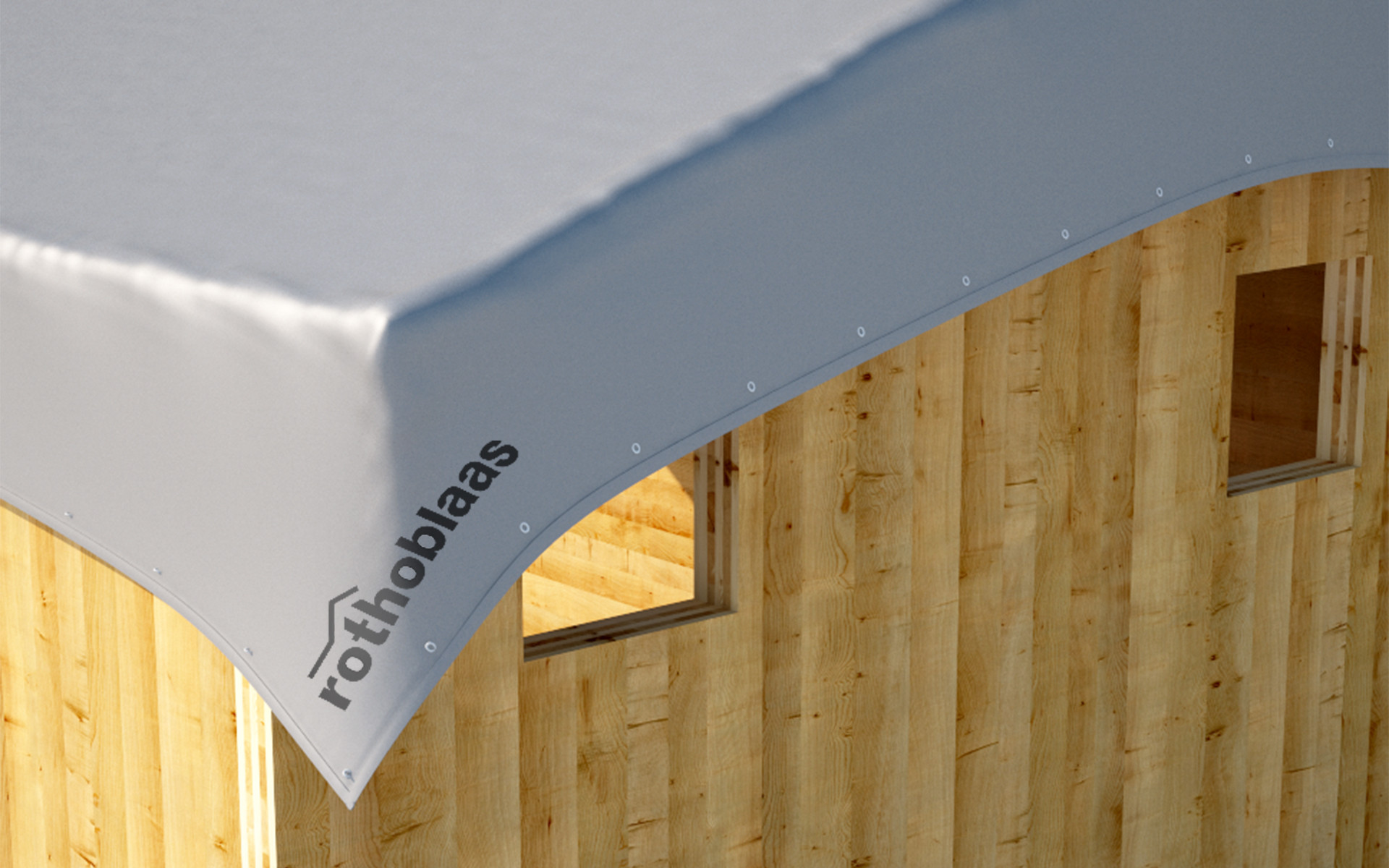

Für einen Rundumschutz bei starken Niederschlägen muss die Konstruktion vor der endgültigen Abdichtung des Daches mit einer Abdeckplane mit hohem Flächengewicht wie CAP TOP geschützt werden, die in drei Standardgrößen oder nach Maß erhältlich ist. CAP TOP ist mit einem verstärkten Hubhaken ausgestattet, sodass die Baustelle bei Regen schnell mit einem Kran abgedeckt werden kann. Mit ihren 600 g/m² (14 lbs/ft²) besteht sie aus einem sehr schweren und widerstandsfähigen Material, das jedoch bei starkem Wind mit den vorhandenen Ösen am Boden befestigt werden muss.

Organisation

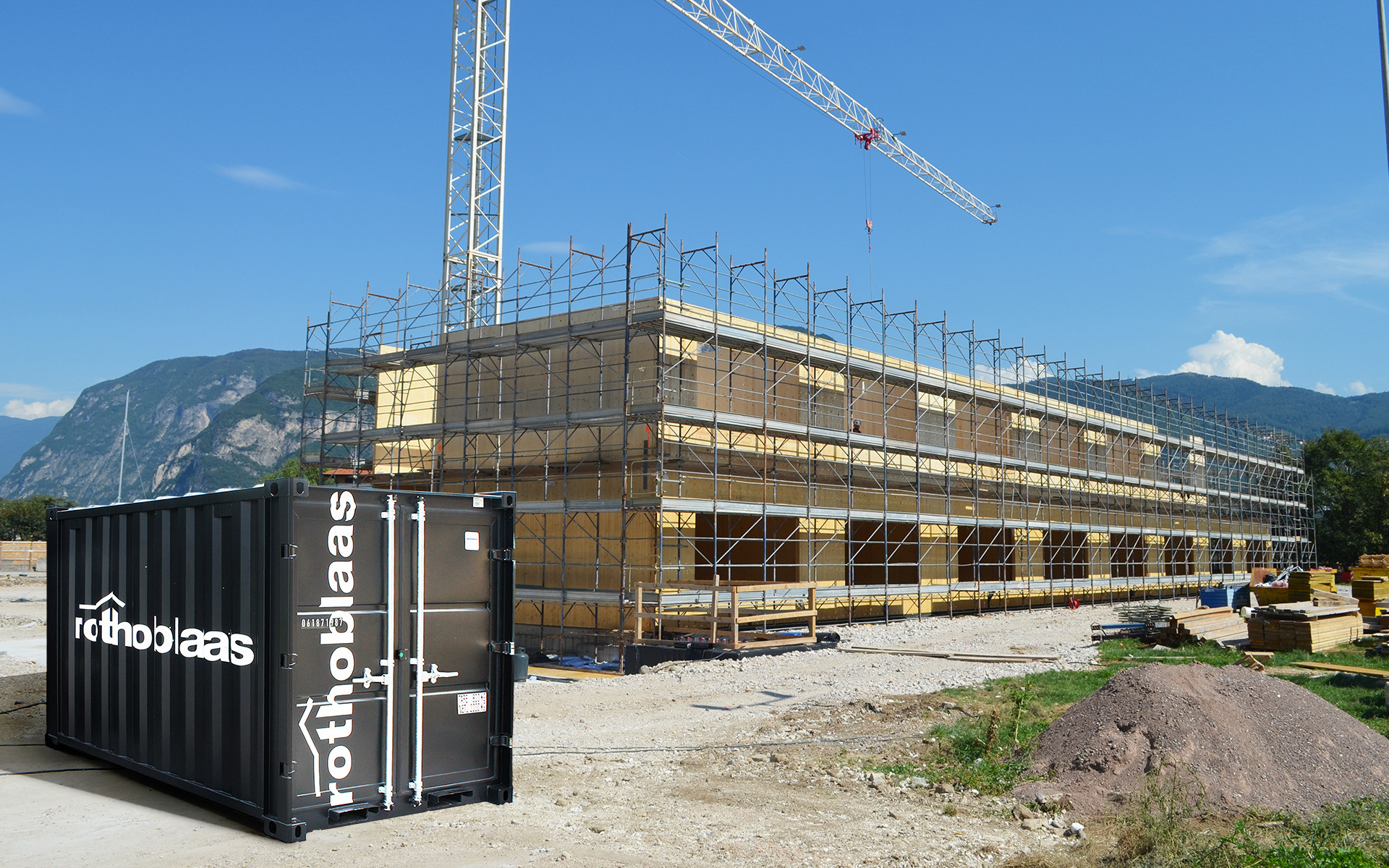

Wenn es um Ordnung geht, ist ein Hilfsmittel noch wichtiger als alle anderen: Der mobile Abstellraum, in dem das Material am Ende des Tages bis zur nächsten Nutzung gelagert wird. Dank seiner idealen Größe ist der CONTAINER Rothoblaas nicht nur geräumig, sondern auch leicht zu transportieren. Er lagert Verbrauchsmaterial, Maschinen und Geräte trocken und sicher. Das Produkt ist sowohl zum Kauf als auch zur Mietung erhältlich und sorgt mit seinen Regalen für die geordnete Unterbringung des Materials.

Dies sind nur einige der unverzichtbaren Werkzeuge für eine gute Holzbaustelle. Alle anderen sind in unserem Werkzeug-Katalog enthalten – ein wahrer virtueller Spielplatz für jeden Zimmerer.
