Ein mehrgeschossiges Gebäude aus Brettsperrholzplatten in Peschiera del Garda

In den letzten zwanzig Jahren wurde durch die zunehmende Verbreitung mehrgeschossiger Gebäude das Potential dieses Werkstoffs als Alternative zu Beton und Stahl oder auch in Verbindung mit diesen Materialien deutlich.

Aufgrund des Einsatzes neuer Materialien, wie beispielsweise Brettsperrholzplatten (CLT Cross Laminated Timber), führten mechanische Leistungen und Designvielfalt dazu, dass in einer Vielzahl von Kontexten, selbst mit Umweltauflagen oder hohen seismischen Anforderungen, veredeltes Bauholz die erste Wahl darstellt.

Bei dem im Bau befindlichen neuen mehrgeschossigen Holzgebäude am Ufer des Gardasees in Peschiera del Garda (VR) handelt es sich um eine besonders interessante Fallstudie zum Thema: Dabei kamen hybride Konstruktionslösungen und optimierte technische Details zum Tragen, um die für den Bau mit Brettsperrholzplatten typischen Eigenheiten zu meistern

Herausforderungen mehrgeschossiger Gebäude aus Brettsperrholz

Aus bautechnischer Sicht verlangt die Planung und Realisierung eines mehrgeschossigen Holzgebäudes eine eingehende Analyse zahlreicher konstruktiver Faktoren
Um die Beständigkeit gegen horizontale Belastungen (Wind und Erdbeben) zu gewährleisten, müssen zunächst einmal wirksame Aussteifungssysteme bereitgestellt werden. Diese bestehen häufig aus tragenden Wänden aus BSP und zertifizierten Stahlverbindern, welche in der Lage sind, eine Kastenwirkung und korrekte Lastumlagerung sicherzustellen.

Darüber hinaus ist aufgrund der Höhe des Gebäudes und der erheblichen Lasten eine akkurate Bemessung der vertikalen Stützelemente sowie die Bestimmung spezifischer Ausführungsdetails – dort, wo BSP und andere Baustoffe aufeinandertreffen – erforderlich.

Im Fall von Peschiera del Garda kommen durch die geographische und landschaftliche Einbindung weitere Variablen hinzu, die es zu berücksichtigen gilt: Das Gebäude befindet sich in der Nähe eines Seebeckens – eine Tatsache, die sich möglicherweise auf die Feuchtigkeit und Optik auswirken könnte.

Somit wurde ein ganzheitlicher Planungsansatz benötigt, der gleichzeitig die konstruktive Reaktion des Holzgebäudes, die architektonischen Anforderungen und die ökologische Nachhaltigkeit zu berücksichtigen hatte.

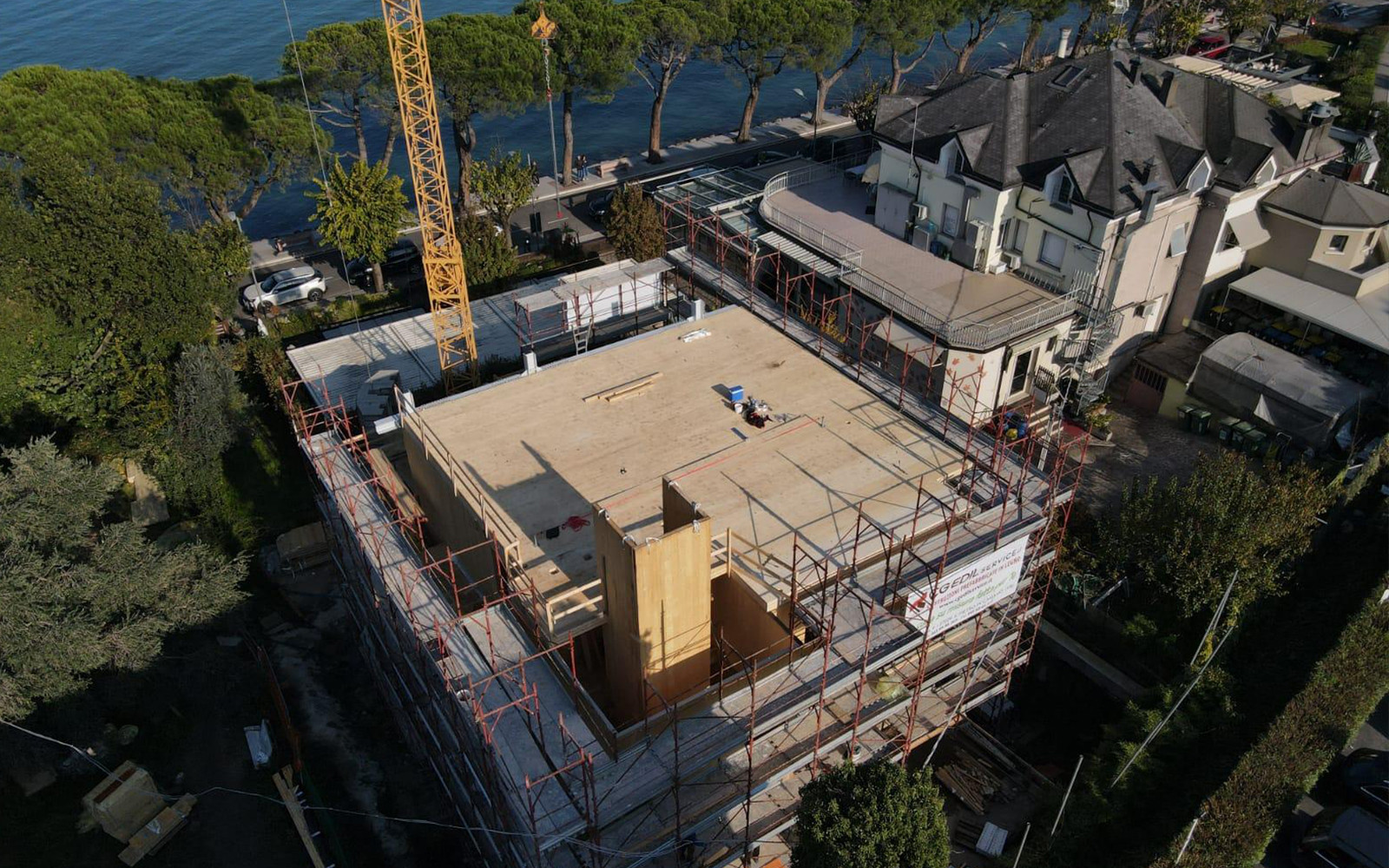

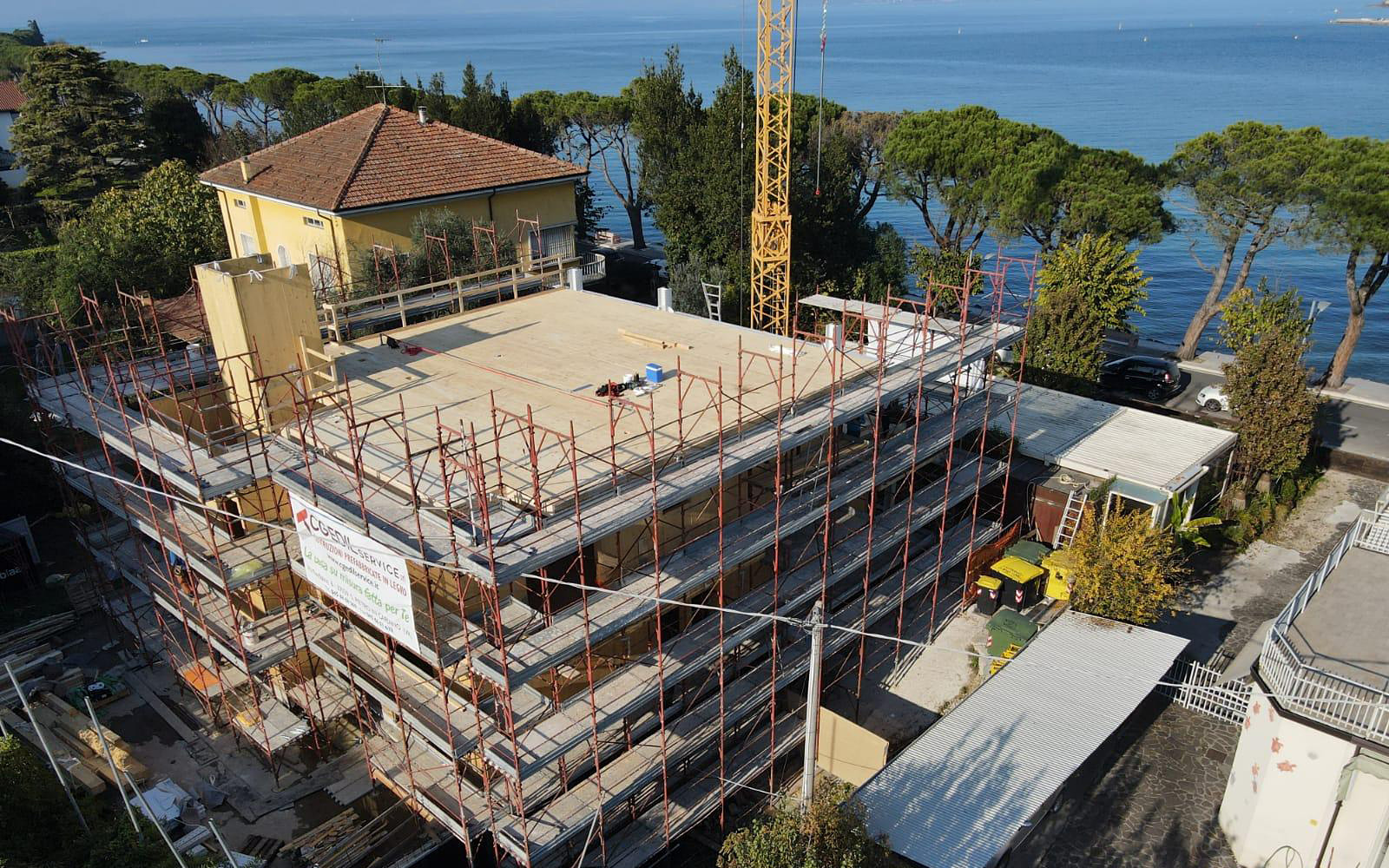

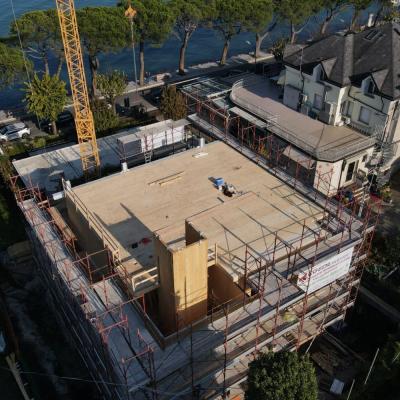

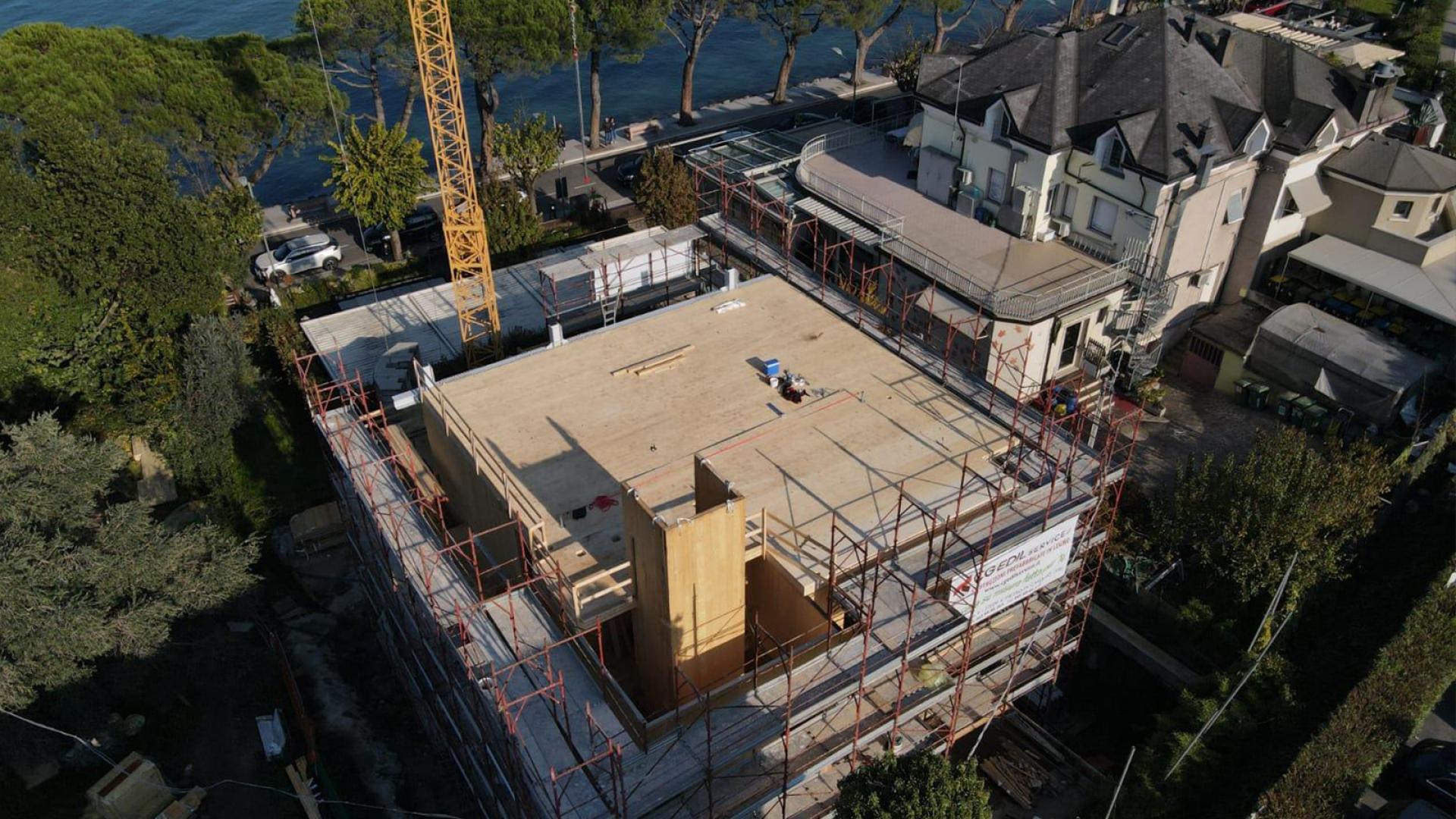

Overview of a multi-story building site with cross-laminated timber elements

Die Bedeutung des vorläufigen Entwurfs bei BSP-Gebäuden

Bei der Planung eines mehrgeschossigen Gebäudes aus Brettsperrholz spielt die Vorbereitungsphase eine entscheidende Rolle für die korrekte Bemessung der Elemente.

Die Ermittlung der Lasten, die Wahl der Brettsperrholzplatten, die Anordnung der tragenden Trennwände und die Bestimmung der Verbindungslösungen müssen im Zusammenspiel zwischen dem Architekturgestalter, dem Bauwerkplaner und dem Bauleiter erfolgen. Im Fall von Peschiera del Garda wurde die Konstruktion von einem Team aus Fachleuten entworfen:

  • Architekturgestalter und architektonischer Bauleiter: Arch. Corradi Michael

  • Bauwerkplaner Holzbauten: Ing. Montresor Claudio

  • Bauleiter Holzkonstruktionen: Ing. Bonadiman Devis

Die Besonderheit liegt in der bewussten Entscheidung, zertifizierte und genormte Systeme zu verwenden, welche die Arbeit sowohl in der Berechnungs- und Modellierungsphase als auch in der Bauphase erleichterten.
Insbesondere konnten statische Probleme im Zusammenhang mit der seitlichen Belastung der Brüstungen aus Glas und Stahl durch eine gemeinsame Analyse aller Akteure behoben werden: von der Bestimmung der Konstruktionsdetails bis zur Überprüfung der Gesamtstabilität.

Die Vorteile einer schnellen Konstruktion aus Brettsperrholz

Eines der meistgeschätzten Merkmale von Bauwerken aus Brettsperrholzplatten ist die schnelle Montage, die durch die Vorfertigung der Platten im Werk und die Möglichkeit zum Handling mit leichten Baustellenmaschinen begünstigt wird. Diese rasche Fertigung birgt zahlreiche Vorteile:

  1. Verkürzung der Baustellenzeiten: Die Holzbauteile sind bereits für den Einbau bereit, sodass die Zuschnitt- und Anpassungseingriffe vor Ort begrenzt sind. Das vereinfacht die Logistik und reduziert den gesamten Zeitaufwand.

  2. Reduzierung der indirekten Kosten: Eine kürzere Baustellendauer führt zu geringeren Miet-, Sicherheits- und Arbeitskosten und ermöglicht die Optimierung des Gesamtbudgets.

  3. Geringere Umweltbelastung: Weniger Staub, Lärm und Abfälle tragen zu geringeren Auswirkungen auf das Gebiet bei. Dies gilt insbesondere in landschaftlich und touristisch sensiblen Gebieten wie den Ufern des Gardasees.

Speziell in Peschiera del Garda konnte dank der Zielsetzung, ein mehrgeschossiges Gebäude aus Holz mit kurzen Ausführungszeiten zu schaffen, die Wiederaufnahme der Arbeiten im Frühjahr 2025 eingeplant werden, um eine übermäßig lange Baustellenpräsenz in einem Gebiet von hohem landschaftlichem Interesse zu verhindern.

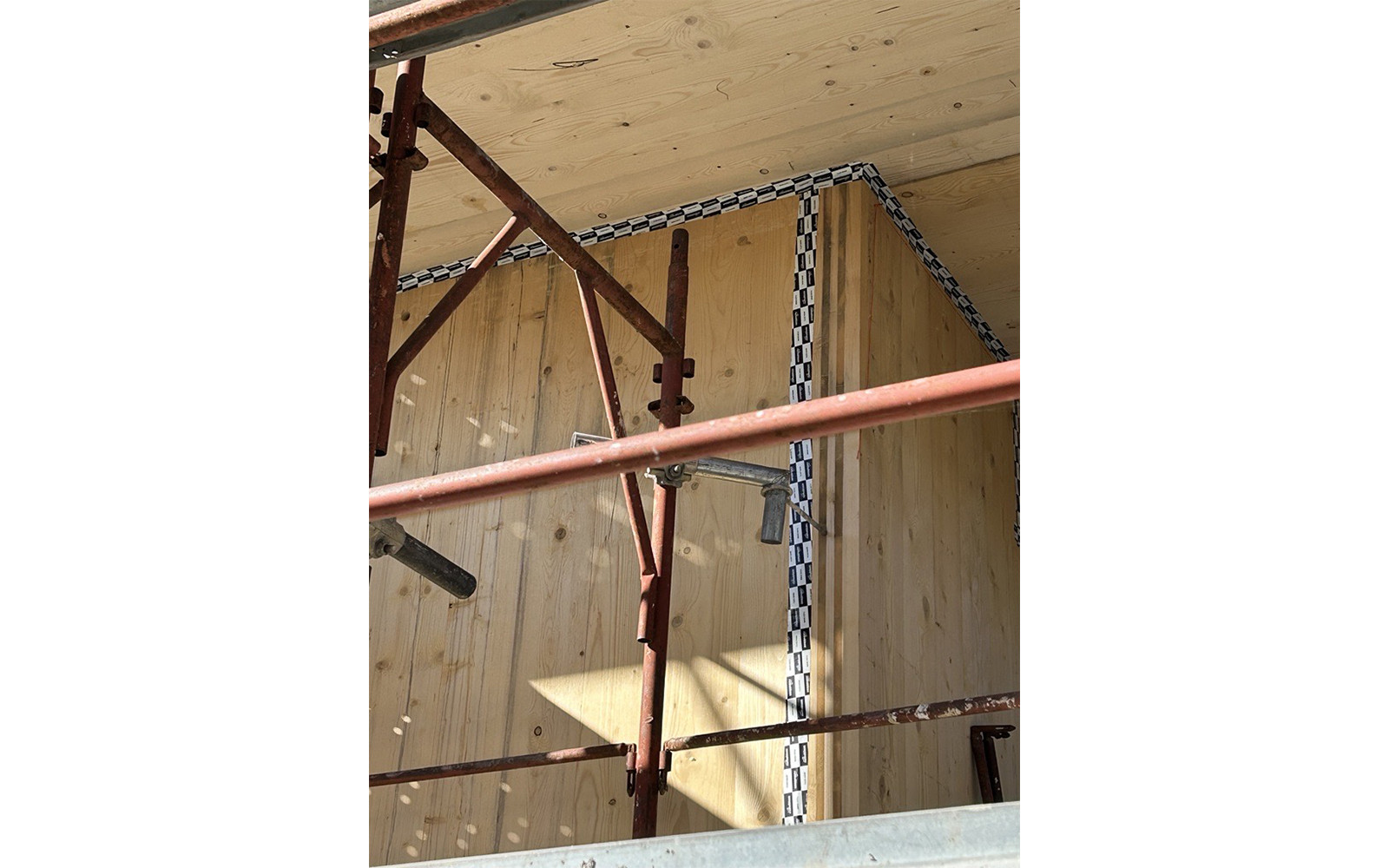

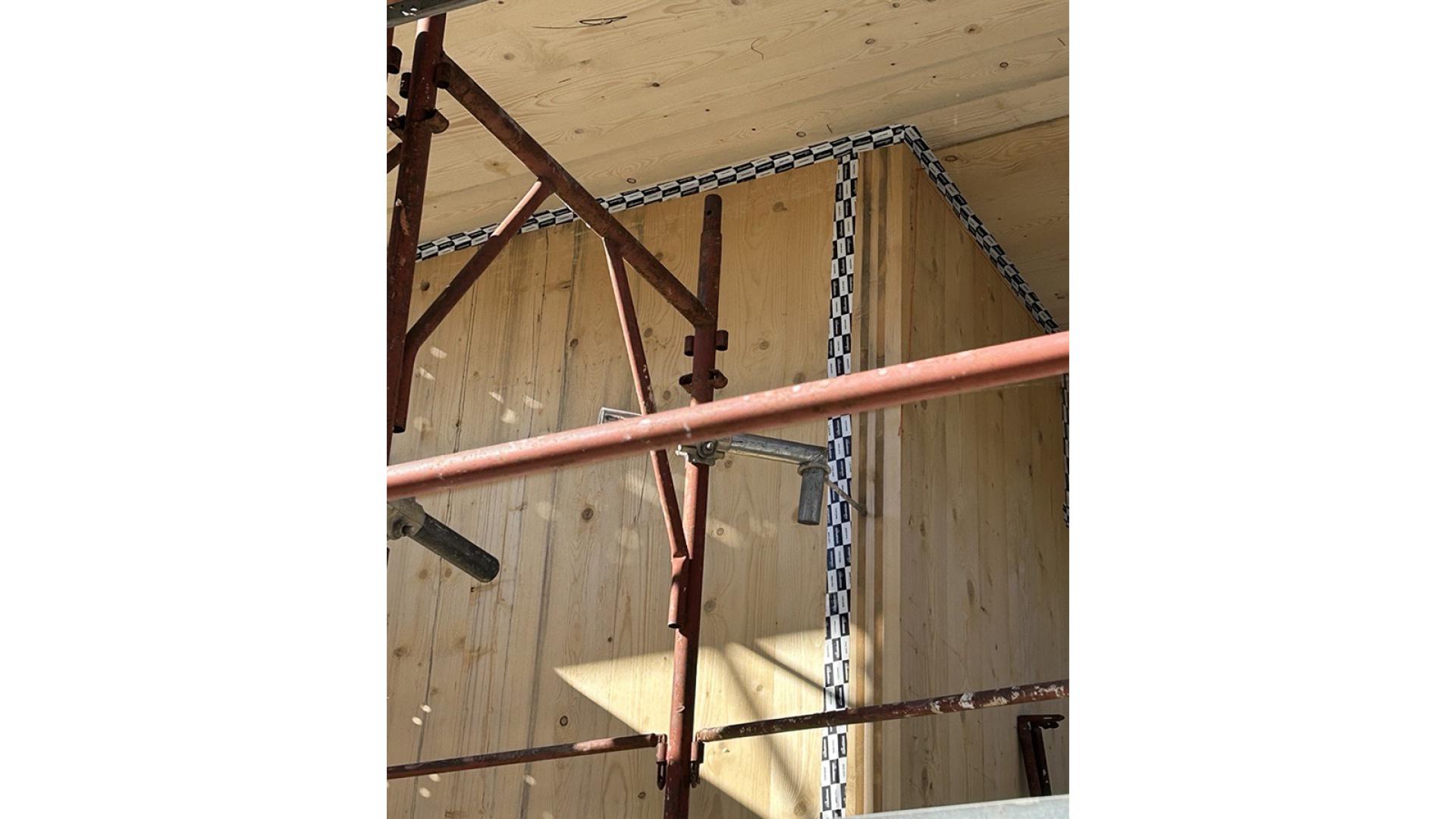

Airtightness tape in building site with cross-laminated timber elements

Die Fallstudie Peschiera del Garda: Kooperation und Konstruktionsdetails für mehrgeschossige Gebäude aus BSP

Das Holzgebäude im Besitz von Zaimi Laura umfasst einen mehrgeschossigen Bau mit tragenden Wänden und einem großen Teil der Decken aus BSP.

Ferner ist vorgesehen, einen Teil des vierten Geschosses aus Brettschichtholz zu fertigen; eine Planungsentscheidung, durch welche die konstruktive Leistung optimiert und die mechanischen Eigenschaften der verschiedenen Holzprodukte voll und ganz genutzt werden können. Diese Kombination aus BSP und Brettschichtholz demonstriert die bauliche Flexibilität, die Holz zu bieten hat, speziell in komplexen Projekten mit großen Abmessungen.

Das Projekt von Peschiera del Garda macht deutlich, wie die Integration verschiedener fachlicher Kompetenzen und die Beteiligung von Spezialisten optimale Ergebnisse erzielen kann.

CG Edilservice SRL und Wood Technology SRL waren verantwortlich für die Bereitstellung und Verlegung der Brettsperrholzplatten sowie aller schlüsselfertigen Dienstleistungen für den Holzbau, während Rothoblaas die Metallverbindungen, Luftabdichtungsbänder und die Schalldämmprofile der Geschossplatten bereitstellten: wesentliche Komponenten, um die anhaltende Robustheit, Funktionalität und Langlebigkeit der Konstruktion zu gewährleisten.

Die positive Verbindung zwischen diesen Kompetenzen ermöglichte, dank der Erfahrung von Fachpersonal sowohl in der statischen Berechnung als auch bei der Montage, die interne Entwicklung der einzelnen Ausführungsdetails.

Dabei galt eine goldene Regel: „Jeder Eingriff muss synchron analysiert, geplant, entwickelt und durchgeführt werden“. Dies beinhaltete eine strikte Arbeitsmethode, die Vorteile bei der Qualitätskontrolle und für garantiertes Zeitmanagement mit sich brachte.

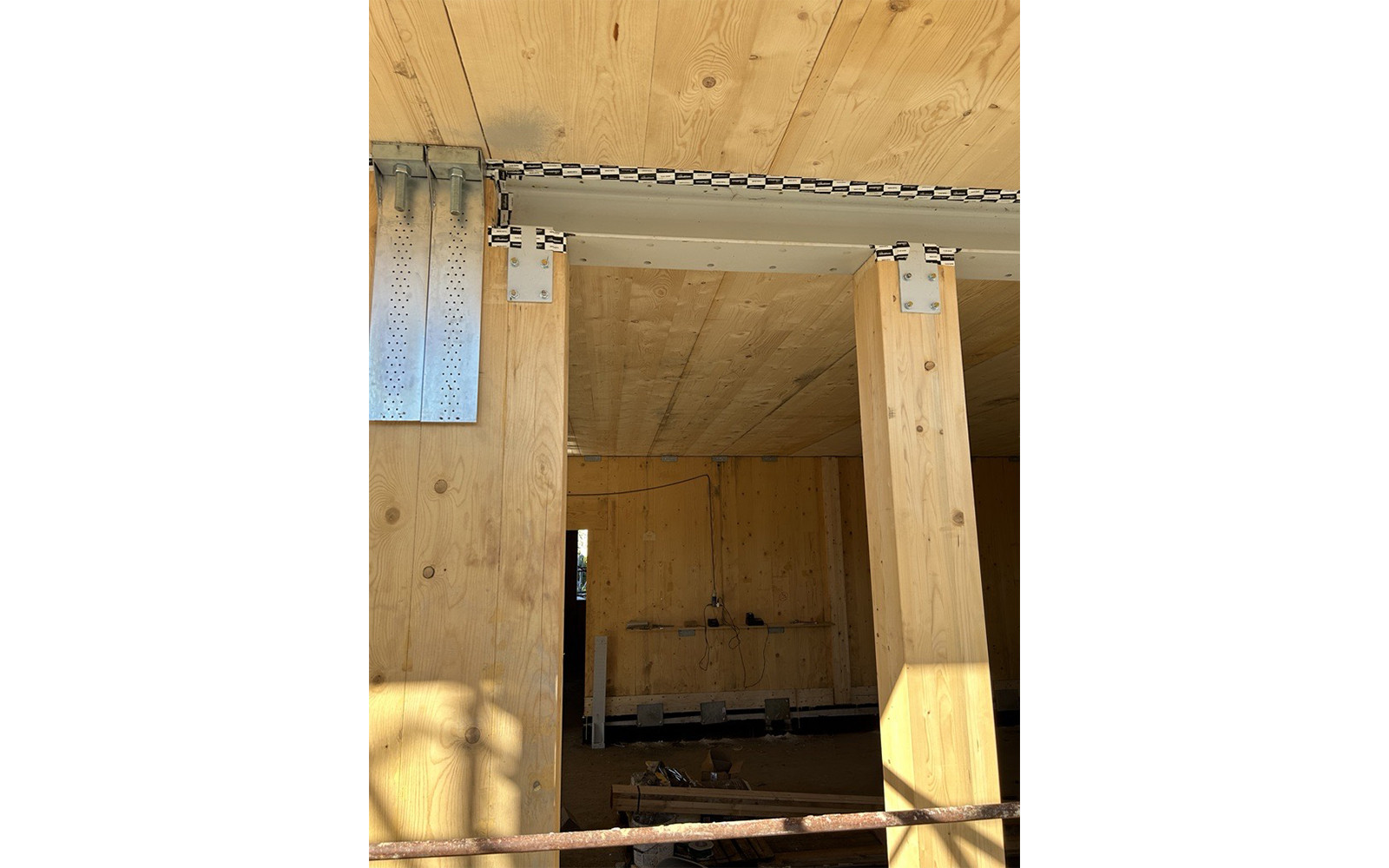

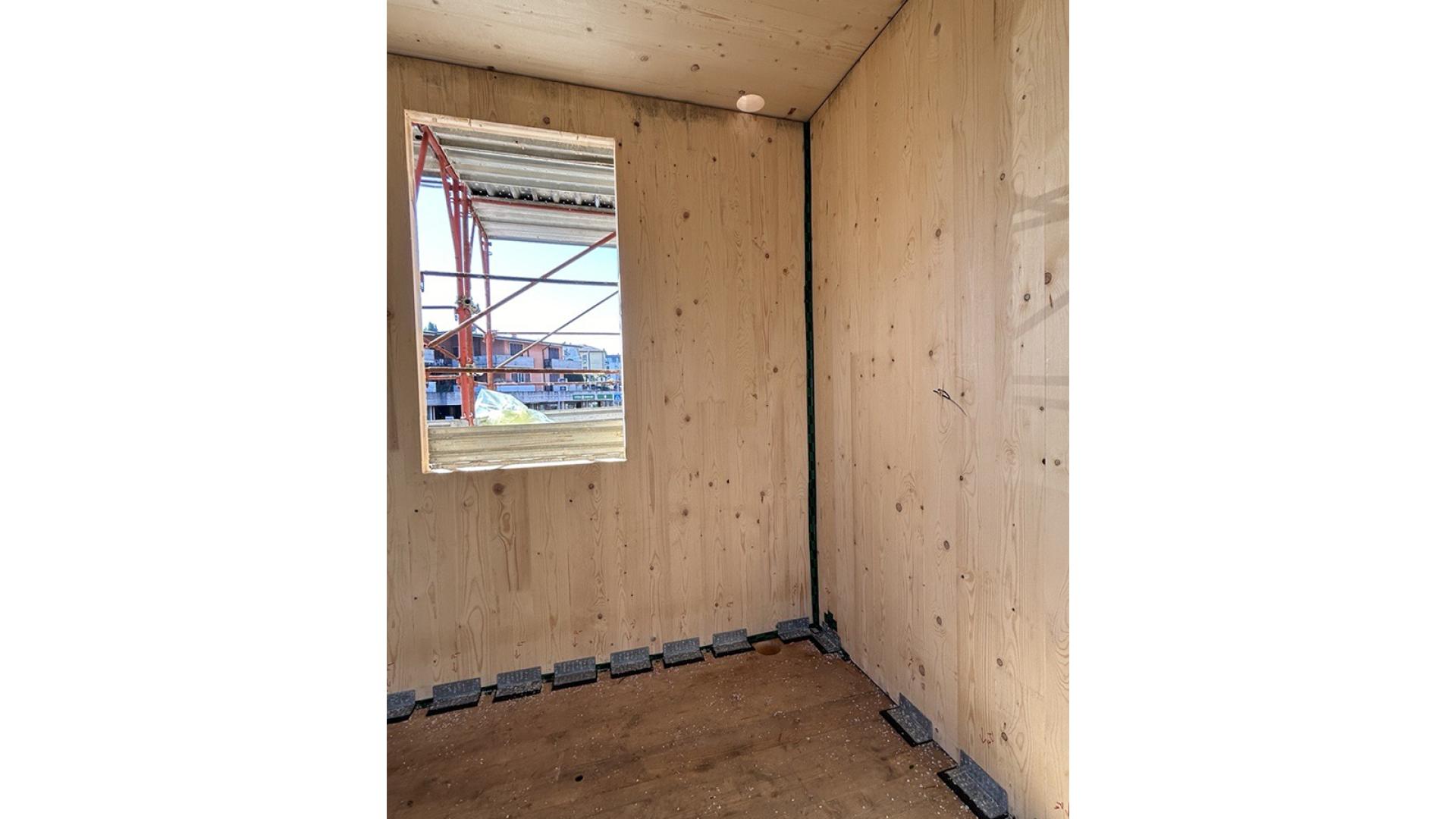

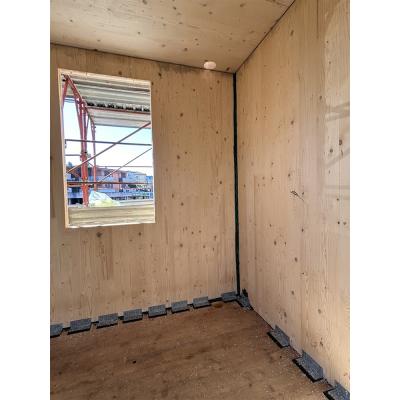

plates and soundproofing profiles between cross-laminated timber elements

Leistung, Zuverlässigkeit und detaillierte Ausführung: Mehrgeschossige Holzgebäude weisen den Weg in eine umweltfreundliche Zukunft.

Die richtige Auswahl der Metallverbindungen, Anschlagmittel und Schalldämmlösungen bildet einen entscheidenden Faktor für die Funktionalität eines mehrgeschossigen Holzgebäudes. Für dieses Projekt lieferte Rothoblaas geprüfte und zertifizierte Geräte, die speziell wegen ihrer Beständigkeit gegenüber Belastungen und der Reduzierung von Schallbrücken zwischen den verschiedenen Geschossen entwickelt wurden. Die Verwendung genormter Elemente vereinfachte die Planung und verbesserte die Baustelleneffizienz, wodurch das Risiko von Montagefehlern minimiert wurde.

Ein wichtiger Aspekt für die Stabilität der Konstruktion ist die richtige Bemessung der Winkelverbinder und Verbinder für die Scherfestigkeit.

Produkte wie die Linie TITAN von Rothoblaas, beispielsweise TITAN N, sind so konzipiert, dass sie hohe Leistung in Bezug auf Steifigkeit und Festigkeit bieten und dabei eine optimale Lastübertragung zwischen BSP-Elementen gewährleisten.

Neben dem baulichen Aspekt sind auch die energetische Leistung und der Innenraumkomfort von grundlegender Bedeutung. In diesem Zusammenhang sind eine korrekte Bindung und Luftdichtheit unerlässlich, um das Eindringen von Feuchtigkeit, Wärmeverluste und eine vorzeitige Qualitätsminderung des Holzbaustoffes zu vermeiden. Lösungen wie FLEXI BAND von Rothoblaas, die hier erhältlich sind, bieten hohe Elastizität und Haftung. Sie passen sich perfekt an Verbindungen an und garantieren die Kontinuität der Gebäudehülle. Auf diese Weise wird sichergestellt, dass das Gebäude die Anforderungen an Energieeffizienz und Wohnkomfort langfristig erfüllt.

Dieses Gleichgewicht zwischen baulicher Effektivität und effizienter Umsetzung ist von grundlegender Bedeutung, um die Wettbewerbsfähigkeit von BSP im Vergleich zu traditionellen Bausystemen zu gewährleisten

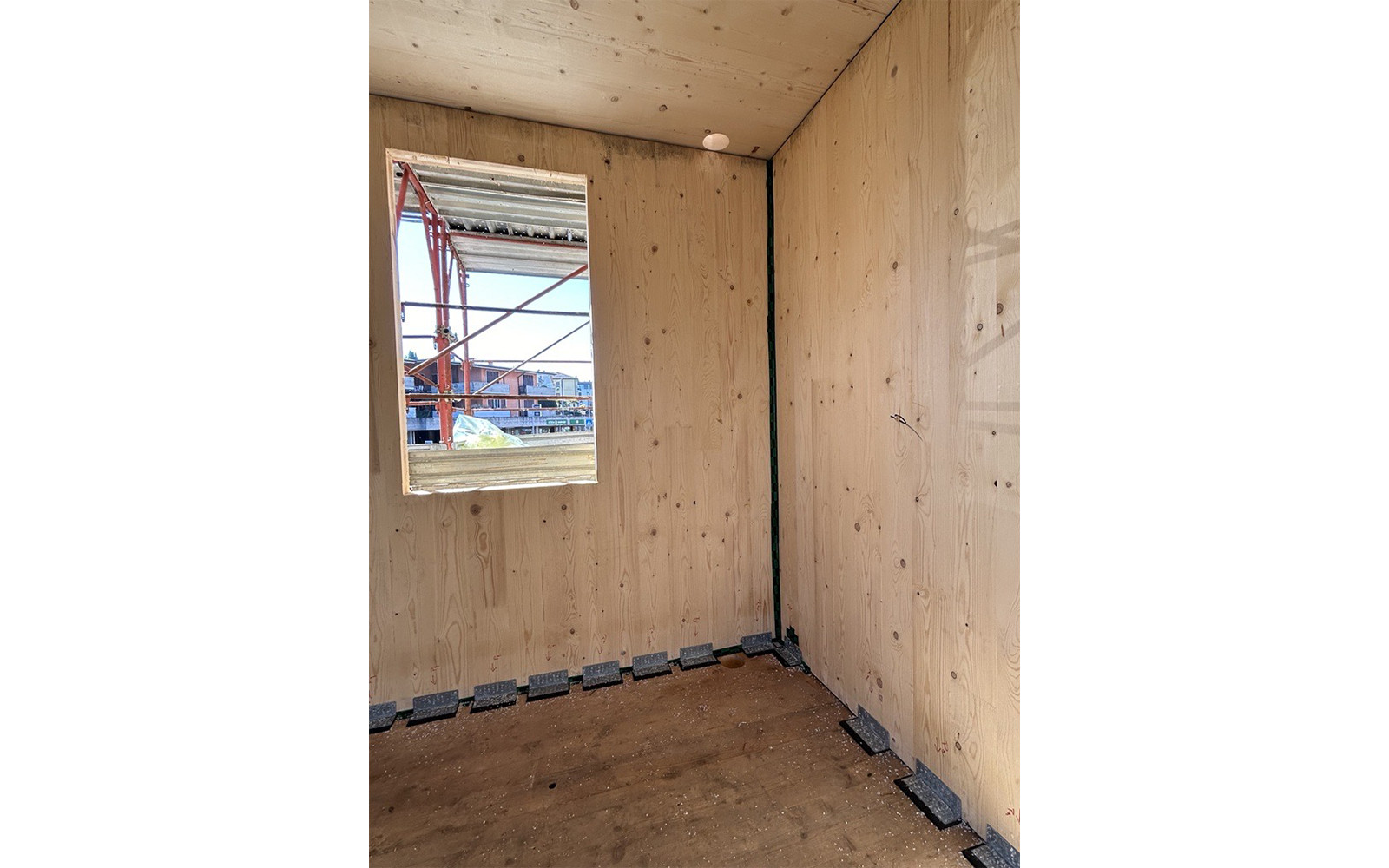

Akustik der Geschossplatten und Verwendung von XYLOFON

Besonders hervorzuheben ist die Entscheidung, in die Schalldämmung zwischen den verschiedenen Stockwerken zu investieren: Sie spielt eine bedeutende Rolle bei der Gewährleistung des Wohnkomforts.

Die Wahl fiel auf XYLOFON von Rothoblaas, ein Entkopplungsprofil, das speziell für die Reduzierung der Trittschallübertragung und zur Verbesserung der Schallabsorption entwickelt wurde. Dank der Elastizität und der Form des Materials ermöglicht XYLOFON die Dämpfung von Schwingungen, die durch Trittschall oder durch das Verschieben von Möbeln entstehen. So leistet das Produkt einen erheblichen Beitrag zur Verbesserung der allgemeinen akustischen Performance des Gebäudes. Im Projekt Peschiera del Garda wird diese Wahl mit anderen Maßnahmen für Verbindungen und Dämmstoffe kombiniert, um eine komfortablere Umgebung sicherzustellen.

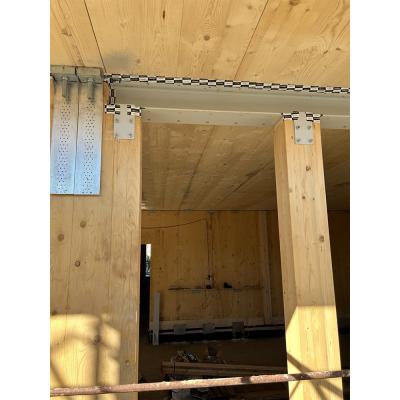

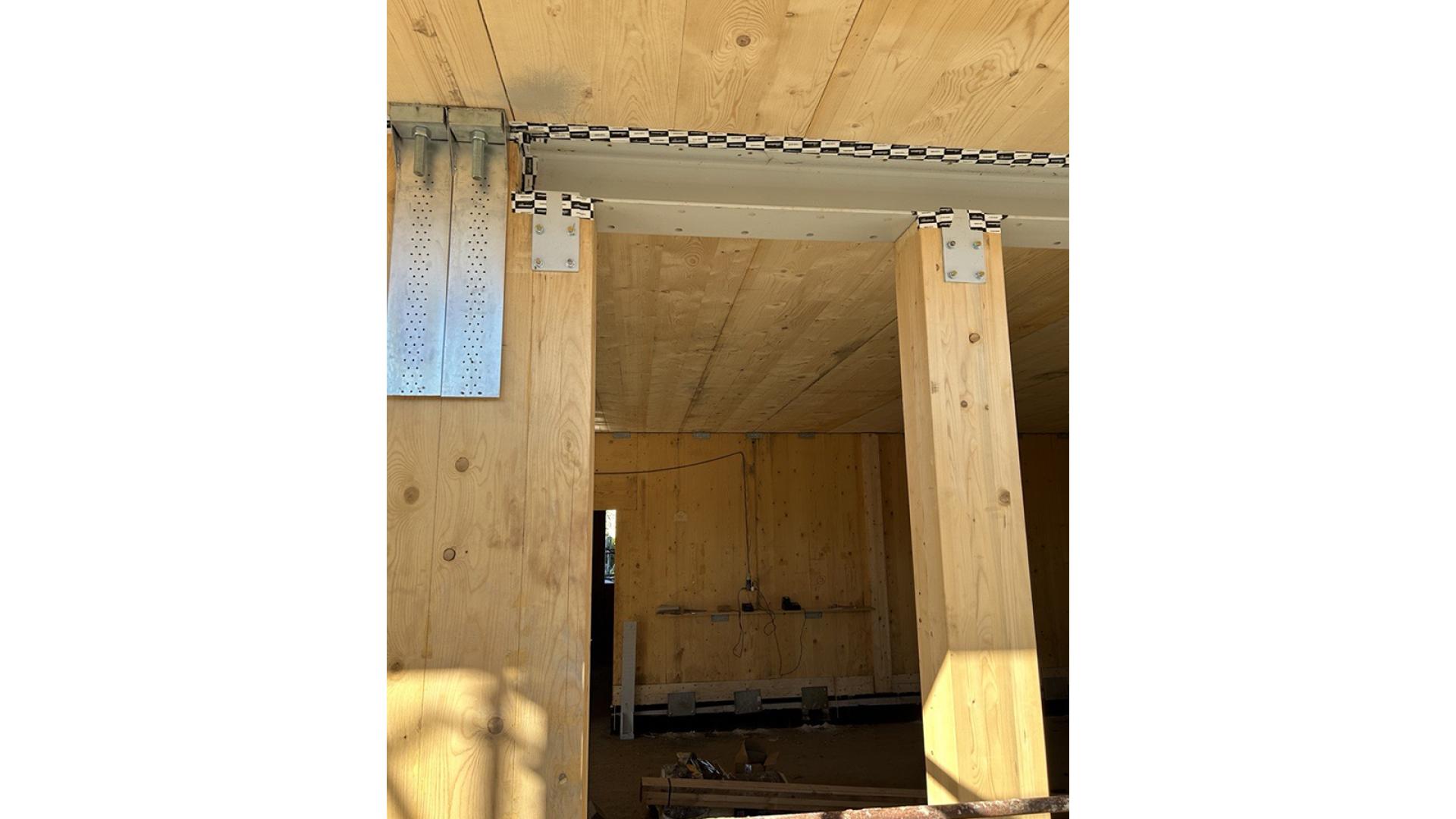

Airtightness tape in building site with cross-laminated timber elements

Hoch hinaus: Hybridisierung und Zukunftsperspektiven für mehrgeschossige Gebäude aus BSP

BSP-Bauten entwickeln sich in zwei wesentliche Richtungen. Einerseits wird die Hybridisierung mit anderen Baustoffen, wie Stahl und Beton, angestrebt, um die Stärken der verschiedenen Werkstoffe zu vereinen. Diese Hybridlösung ist häufig in unteren Geschossen (z. B. Podeste aus Stahlbeton) oder in den vertikalen Kernen (Treppenhäuser und Aufzüge) anzutreffen, in denen sich die stärksten Belastungen konzentrieren.
Auf der anderen Seite macht sich ein wachsendes Bemühen um Standardisierung und Modularität bemerkbar, die darauf abzielen, hohe Gebäude mit serienmäßig hergestellten Holzelementen zu errichten.

Diese Trends eröffnen interessante Perspektiven, um die Beliebtheit von Holzgebäuden auf internationaler Ebene zu steigern. Die kontinuierliche Suche nach fortschrittlichen Lösungen, verbunden mit der Entwicklung flexiblerer Vorschriften und der steigenden Verfügbarkeit zertifizierter Produkte, wird den Bau von immer höheren mehrgeschossigen Gebäuden begünstigen.
Projekte wie Mjøstårnet in Norwegen oder TREET in Schweden belegen, wie sich Holz auf Wolkenkratzerniveau begibt, und zwar dank des technischen Know-hows und einer spezialisierten Lieferkette, die in der Lage ist, Bauqualität zu garantieren.

Im italienischen Raum stellt das mehrgeschossige Projekt aus BSP in Peschiera del Garda ein eindrucksvolles Beispiel für das Potential von BSP im Bauwesen dar. Der integrierte Ansatz, die Zusammenarbeit zwischen Fachleuten und die Entscheidung für zertifizierte Systeme bilden die Grundlage, um die technischen Herausforderungen im Zusammenhang mit großen Höhen und besonderen Umgebungsbedingungen zu bewältigen.

Auf diesem Versprechen basiert auch unser Katalog „Holzverbinder“, den Sie hier lesen können.

Architekturgestalter und architektonischer Bauleiter: Arch. Corradi Michael

Bauwerkplaner Holzbauten: Ing. Montresor Claudio

Bauleiter Holzkonstruktionen: Ing. Bonadiman Devis

Brettsperrholzplatten: CG Edilservice SRL und Wood Technology SRL

Eigentümer: Zaimi Laura

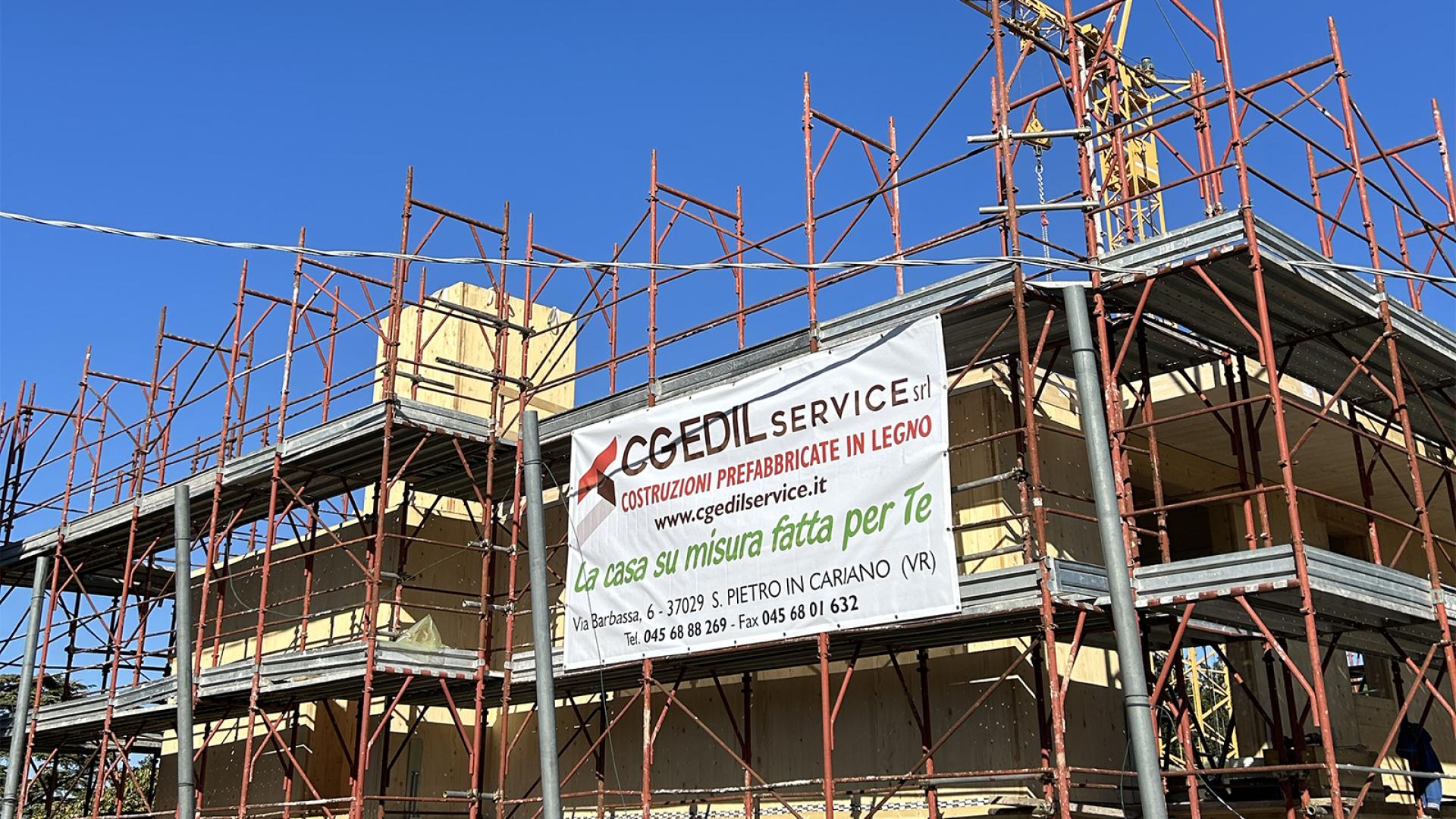

A Multi-Storey building in Peschiera del Garda made from CLT panels
