Stahlrahmen: Wie Fenster und Türen in einem Hybridgebäude aus Beton und Stahl isoliert werden können

Vielseitige Leistungsfähigkeit von Lösungen

Nicht nur Holz: wenn Lösungen hochleistungsfähig sind, eignen sie sich auch für andere Materialien.

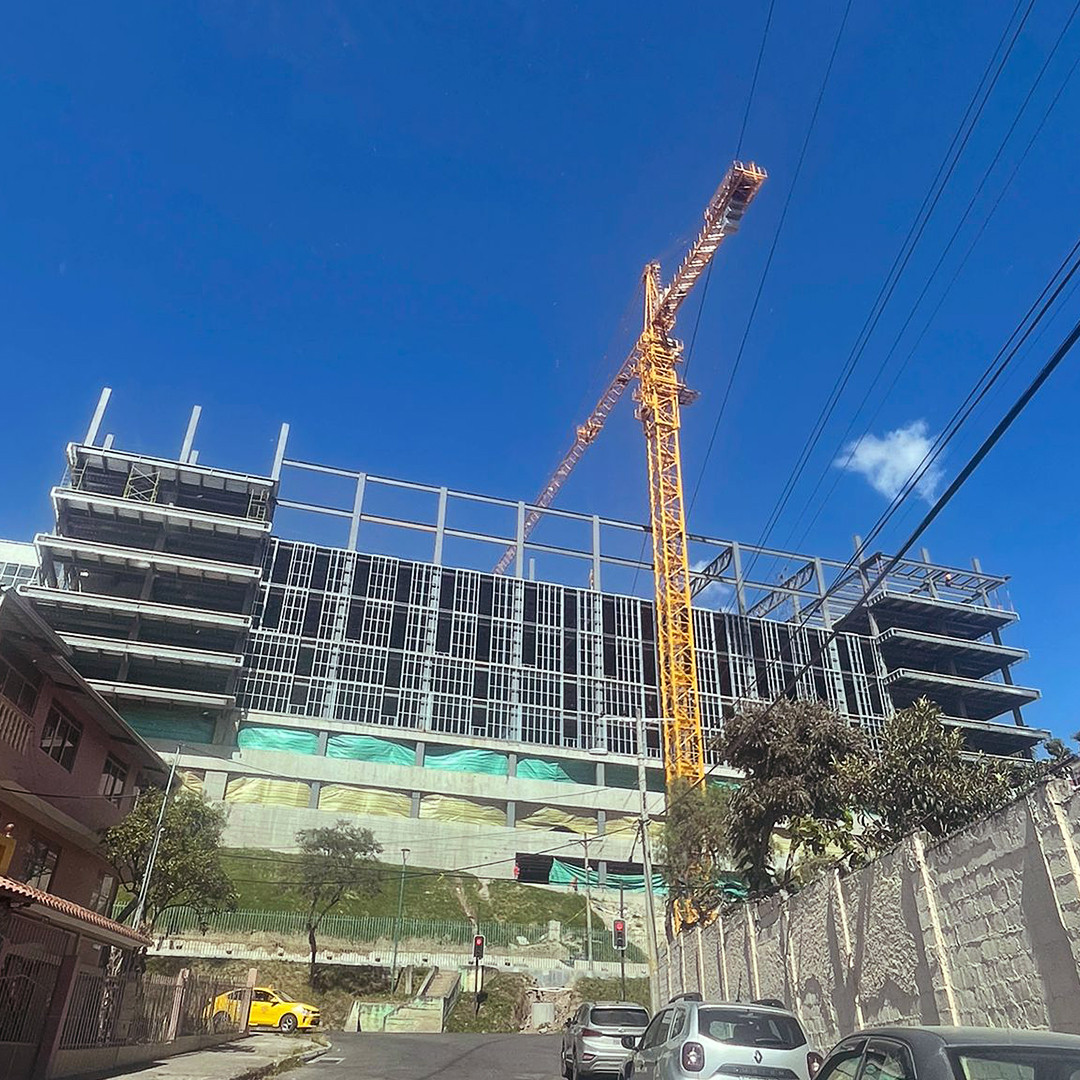

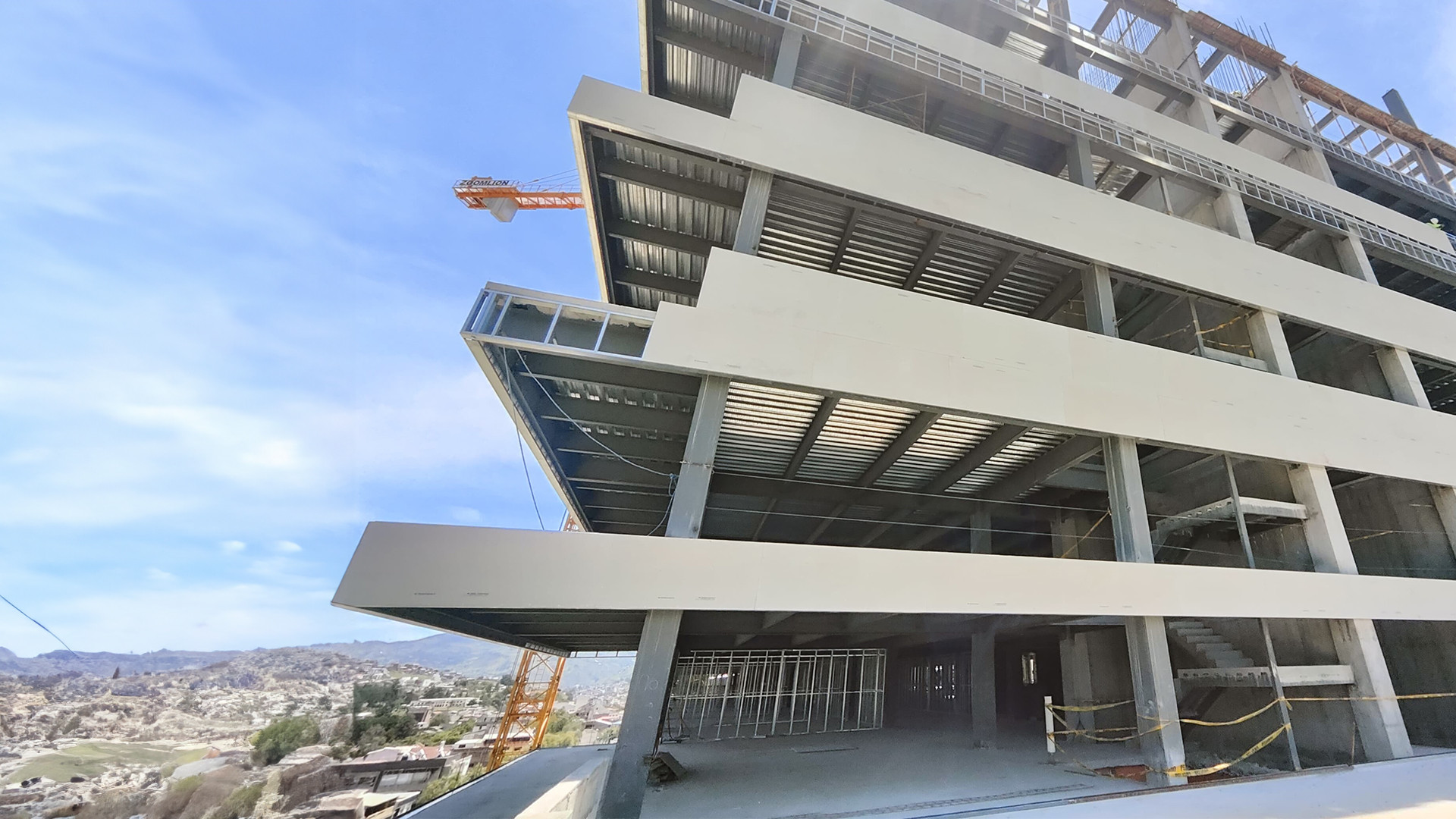

In Loja, Ecuador, wird diese Hybridkonstruktion aus Beton mit einem Stahlrahmen (Steel Frame) die Auditorien der Universität beherbergen. Diese Räume erfordern spezifische Standards für Akustik, Bauabdichtung und Luftdichtheit.

Als eines der größten Hybridkonstruktionsprojekte der Region hat das technische Team von Constructora Fractales und Construsec Ecuador nach den effektivsten Lösungen gesucht: bei der Analyse einiger Produkte von Rothoblaas für die Luftdichtheit und Akustik im Holzbau stellten sie fest, dass diese auch bei Stahlrahmen gut funktionieren – ein widerstandsfähiges und vielseitiges Material, das jedoch anfällig für Schwingungsübertragungen und Korrosion bei Feuchtigkeit ist.

Was bedeutet Steel Frame?


Der Steel Frame ist eine Konstruktionslösung, die leichte Stahlrahmen für den Bau robuster und flexibler Gebäude verwendet. Normalerweise ist ein Gebäude im Steel Frame eine tragende Konstruktion, die aus dünnen Metallprofilen besteht, die aus strukturellem Stahl im Kaltverfahren geformt werden und mit Platten- und Paneelsystemen für die äußere Gebäudehülle, die Innenwände, die Böden und die Decken ergänzt werden. Diese Technik wird aufgrund der schnellen Montage und Effizienz geschätzt und basiert auf vorgefertigten, trocken montierten Bauteilen, die Gestaltungsspielraum und modulare Bauweisen ermöglichen.

Da die Komponenten vor Ort einfach zusammengebaut werden, verkürzen sich die Bauzeiten im Vergleich zu herkömmlichen Methoden erheblich. So sinken die Arbeitskosten, und das Risiko, den Zeitrahmen zu überschreiten, wird verringert.

Schalldämmung für Lehrbereiche

Um die Schallübertragung in dieser Steel Frame-Konstruktion zu minimieren, wurden SILENT UNDERFLOOR und GIPS BAND verwendet. SILENT UNDERFLOOR ist ein Schalldämmband, das ideal für die Reduzierung von Trittschall und für die Verbesserung des akustischen Komforts in Lehrumgebungen geeignet ist. Dank seiner Konstruktion ermöglicht dieses Klebeprofil eine signifikante Reduzierung der Schwingungen, die über die Böden übertragen werden, und entkoppelt Paneele und Decken. GIPS BAND hingegen ist besonders leistungsstark bei der Verkleidung von Wänden und Decken. Es kann sowohl als akustische Entkopplung als auch als selbstklebendes Dichtungsband um die Nägel in der Unterkonstruktion der Vorsatzwand verwendet werden. Es reduziert die Schwingungsübertragung, die in Räumen wie Klassenräumen und Büros störend wirken kann.

Feuchtigkeitsschutz und Kontrolle der Luftdichtheit

Für Feuchtigkeitsschutz und Luftdichtheit wurde TRASPIR 95 gewählt, eine hochdiffusionsoffene Bahn für Wände mit hervorragenden Preis-Leistungs-Verhältnis. Sie kann auch an Fassaden mit geschlossenen Fugen verwendet werden und wurde entwickelt, um die Winddichtheit zu gewährleisten, wobei sie ebenfalls als temporäre Schutzschicht während der Bauphasen fungiert, und so Feuchtigkeitsansammlungen verhindert, die die strukturellen Materialien schädigen könnten. Diese Bahn ist besonders für hybride Konstruktion geeignet, bei denen die Feuchtigkeitskontrolle entscheidend ist, um die Langlebigkeit der stahlspezifischen Elemente des Steel Frame-Systems zu gewährleisten.

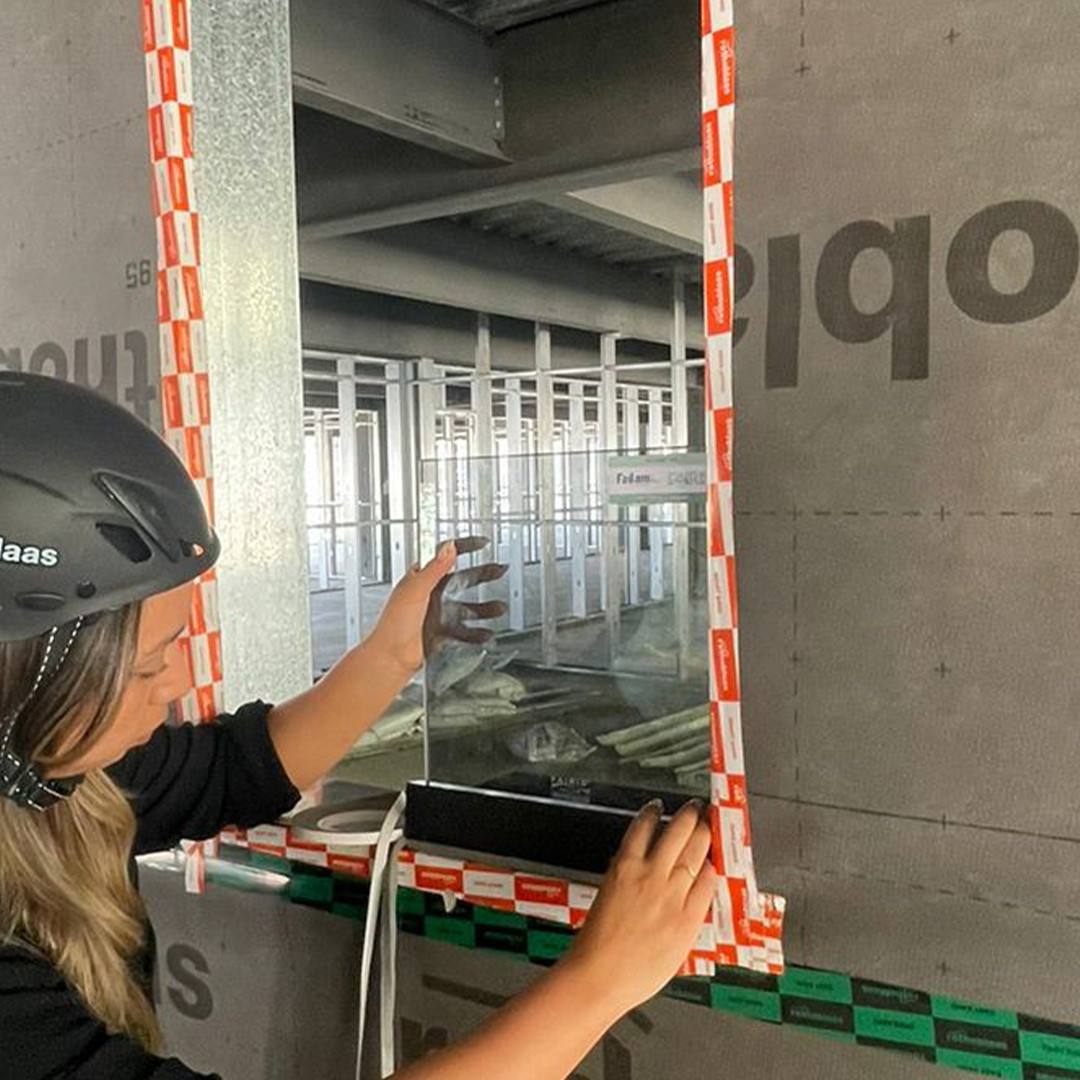

Abdichtung und Isolierung der Fenster und Türen

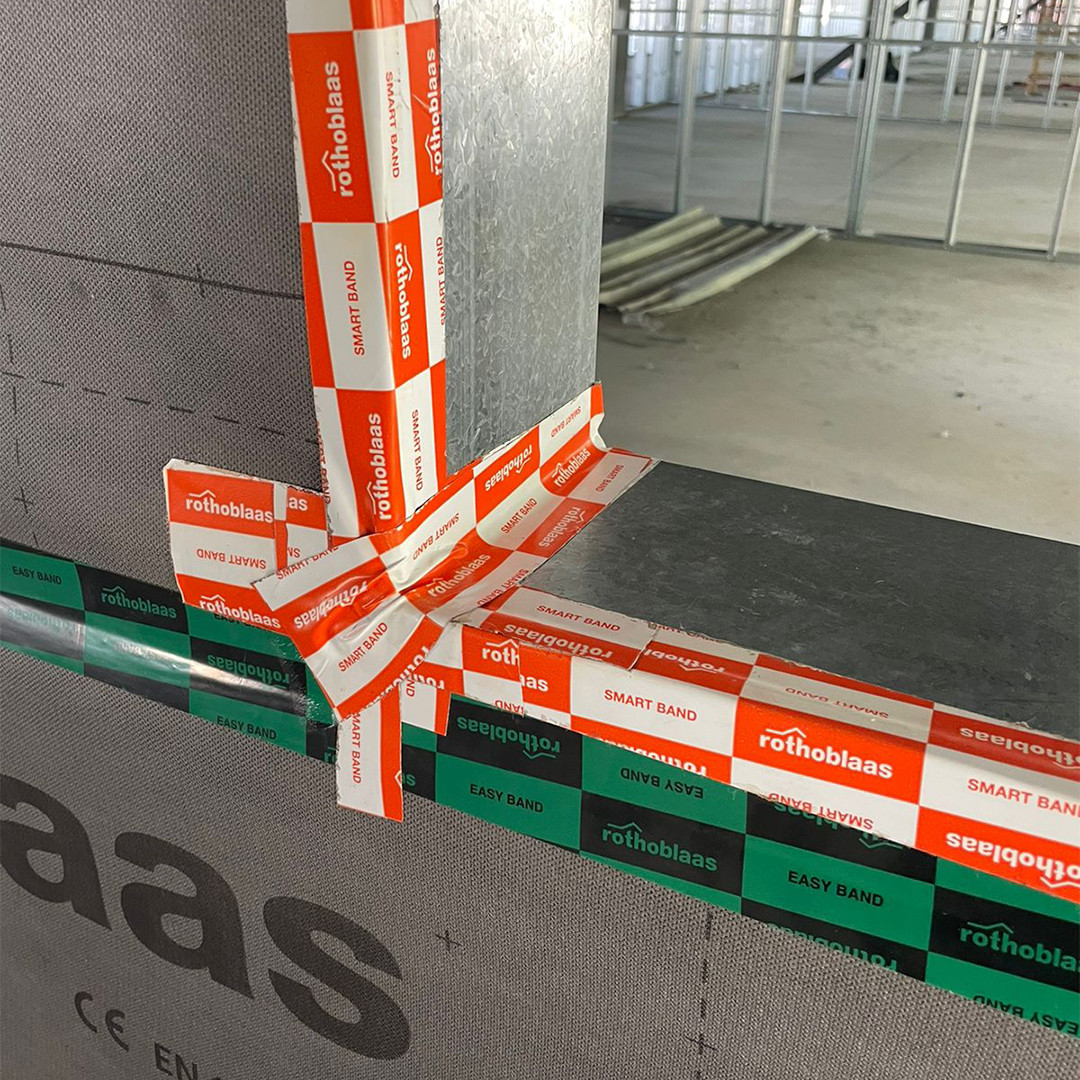

In Kombination gewährleisten SMART BAND und EASY BAND eine vollständige Abdichtung der Anschlüsse zwischen Wänden und Fenstern. SMART BAND erfüllt alle Anforderungen für die Einstufung als Klebeband zur Abdichtung von Außentüren oder -fenstern und bietet auf diese Weise maximale Sicherheit bei stehendem Wasser.

Extrem vielseitig einsetzbar, kann es in einer Vielzahl von Anwendungen verwendet werden und schafft eine dauerhafte Barriere gegen Zugluft und Luftdurchlässigkeit, während EASY BAND eine schnelle und stabile Abdichtung bietet. Sowohl für den Innen- als auch Außenbereich geeignet, garantiert eine schnelle und sichere Abdichtung auf den gängigsten Materialien. Art und Menge des Klebstoffs sowie der spezielle Carrier machen dieses Band zur perfekten Lösung für Abdichtungen auf glatten Oberflächen und bei hohen Temperaturen. Ein Verrutschen des Bandes wird selbst in Situationen, in denen der Klebstoff üblicherweise zum Erweichen neigt, verhindert.

Siehe hier, wie Sie ein Fenster fachgerecht abdichten: https://youtu.be/SMB9_7OWNlI, und kontaktieren Sie unsere Vertreter für weitere Informationen zu Rothoblaas-Produkten für Steel Frame-Systeme.
