ANSCHLAGPUNKT MIT VERGRÖSSERTER BASISPLATTE FÜR UNTERKONSTRUKTIONEN AUS HOLZ, BETON UND STAHLBLECH
AOS01 + TOWER XL

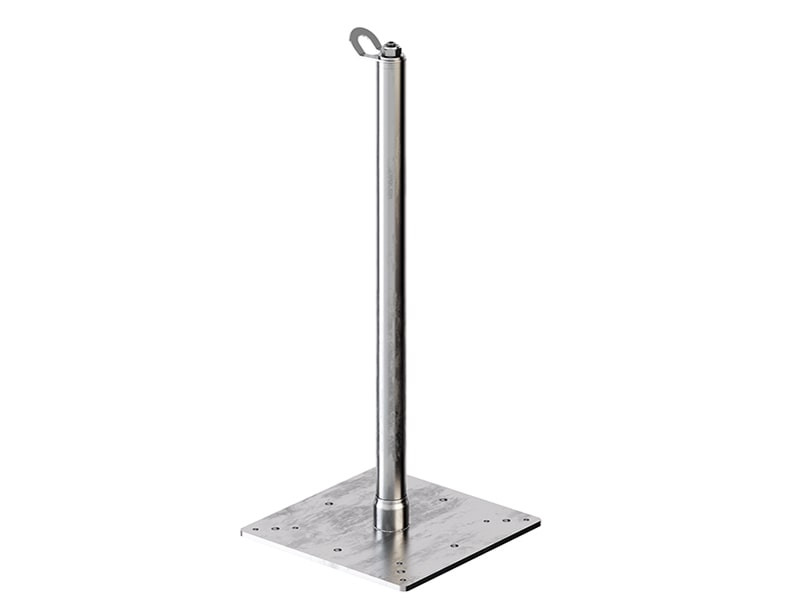

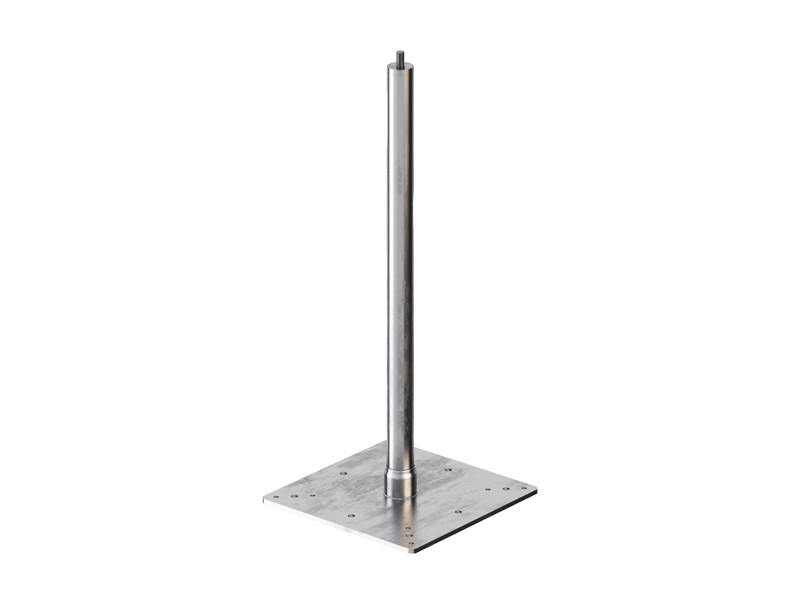

Die Stütze mit vergrößerter Grundplatte TOWER XL bildet in Kombination mit der Öse AOS01 einen Sekuranten für Dacharbeiten. Die vergrößerte Grundplatte ermöglicht die Verteilung der von den Anschlageinrichtungen ausgehenden Wirkungen über eine größere Fläche.
Anschlagpunkt AOS01 und Stütze TOWER XL, Sicherheit mit vergrößerter Grundplatte.
TOWER XL Stützenhöhe von 300 bis 800 mm zur Anpassung an die verschiedenen Dachaufbauten. Es handelt sich um eine Vorrichtung mit kontrollierter Verformung, die einen Teil der beim Fall entwickelten Energie aufnimmt, um die auf die Befestigungen und Konstruktion übertragene Belastung zu begrenzen.

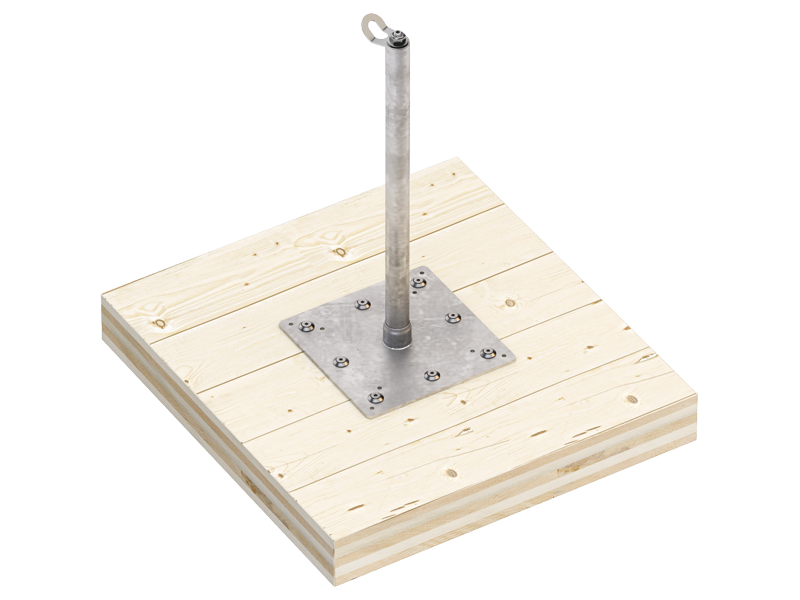

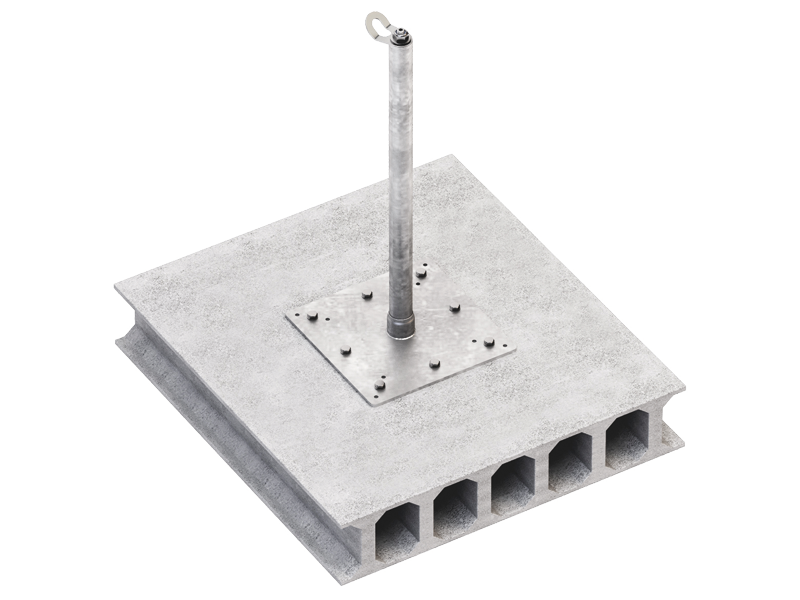

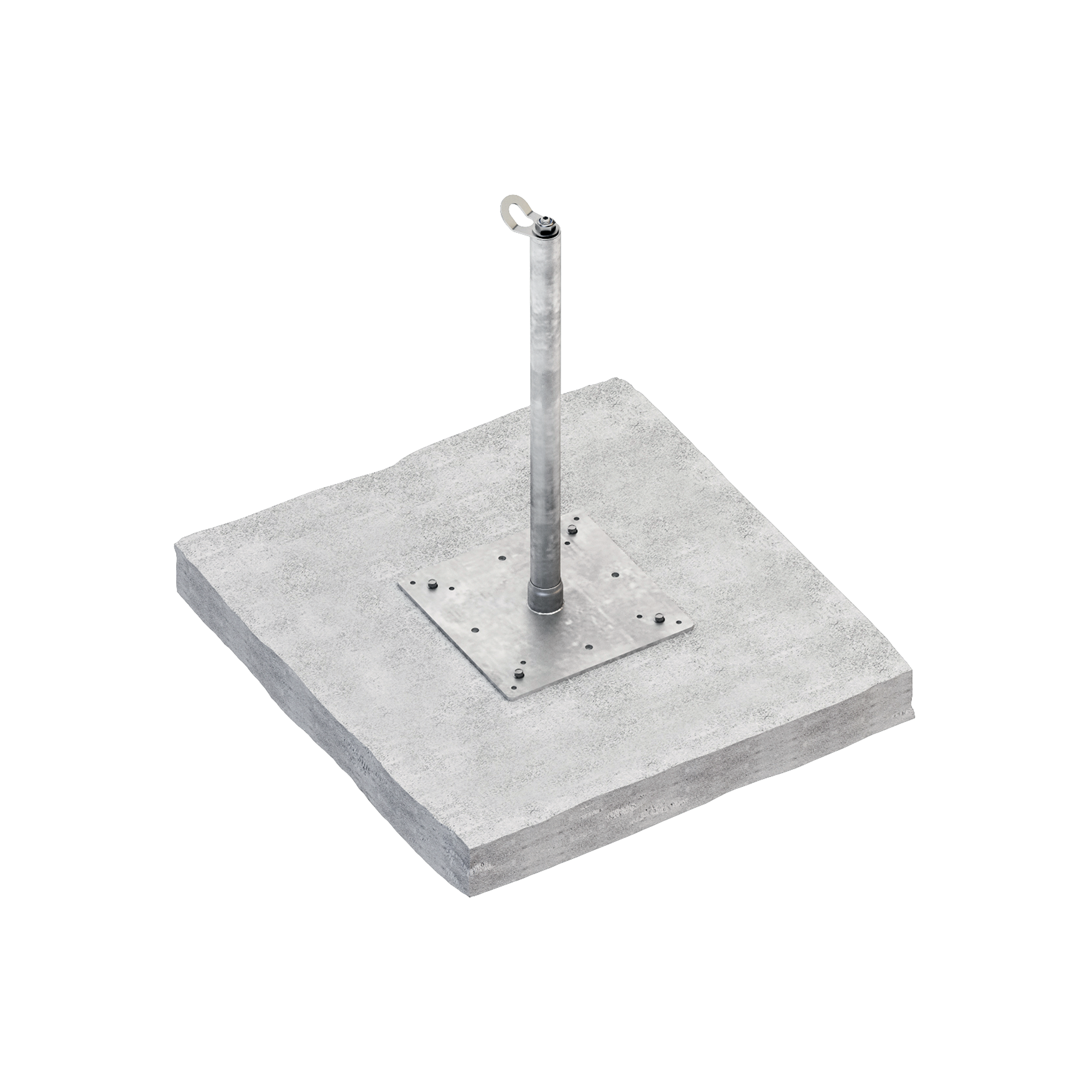

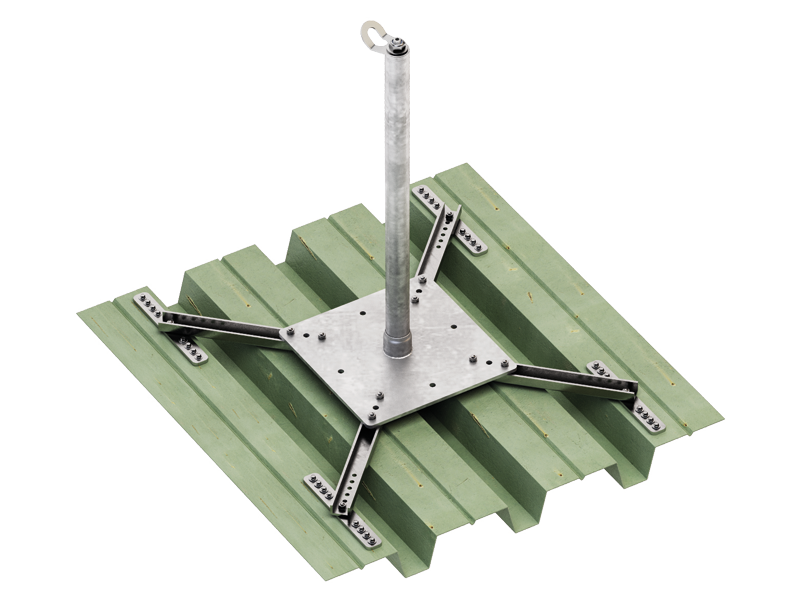

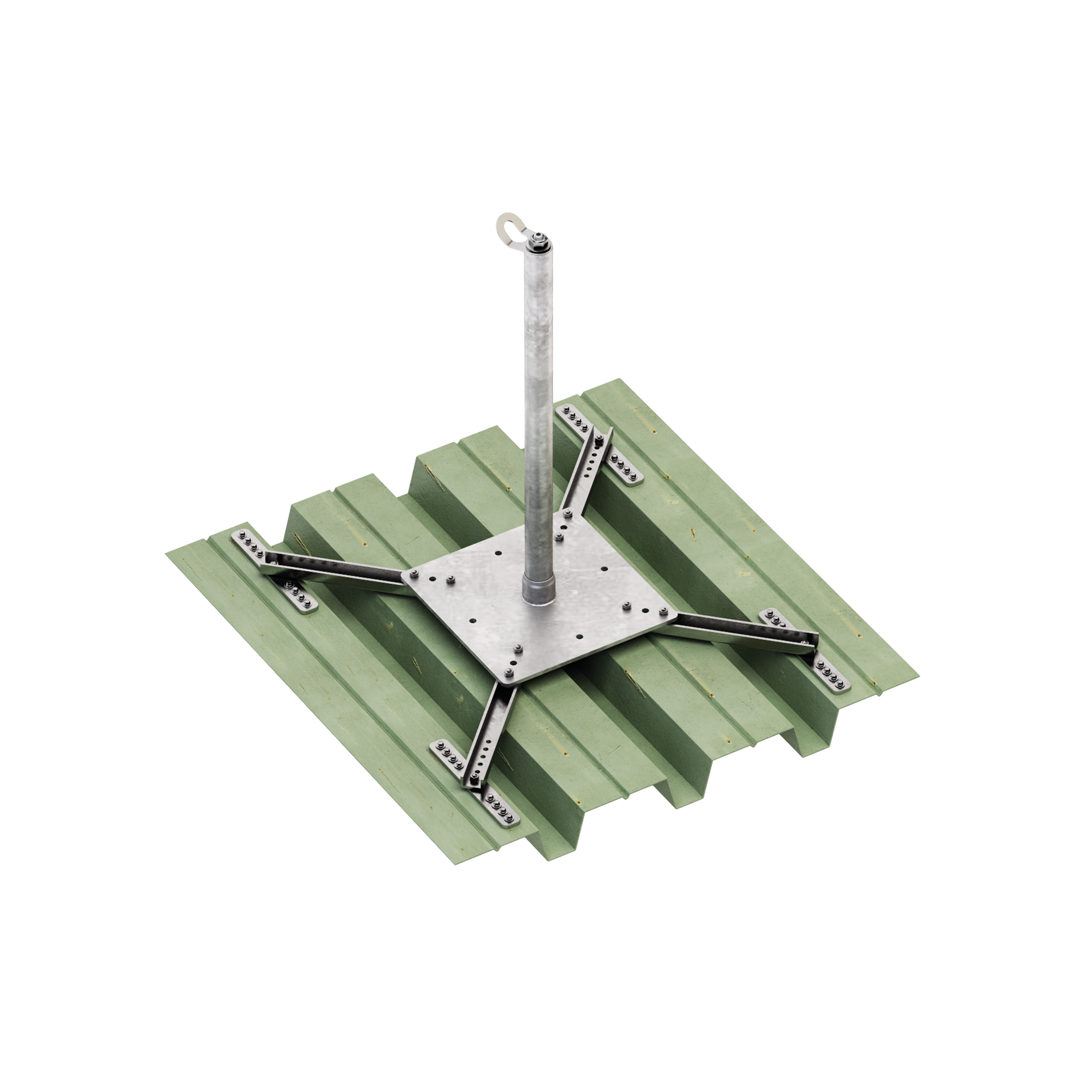

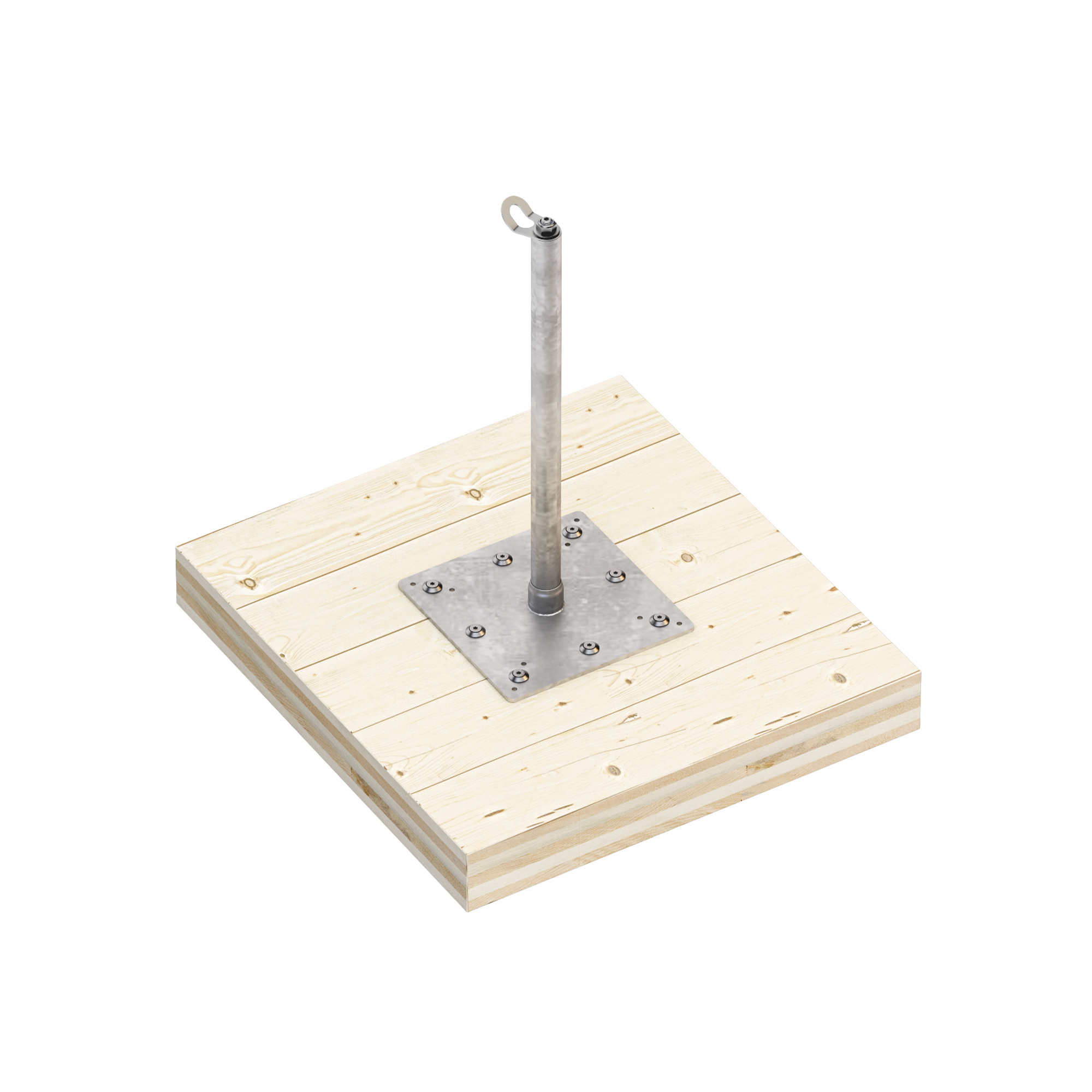

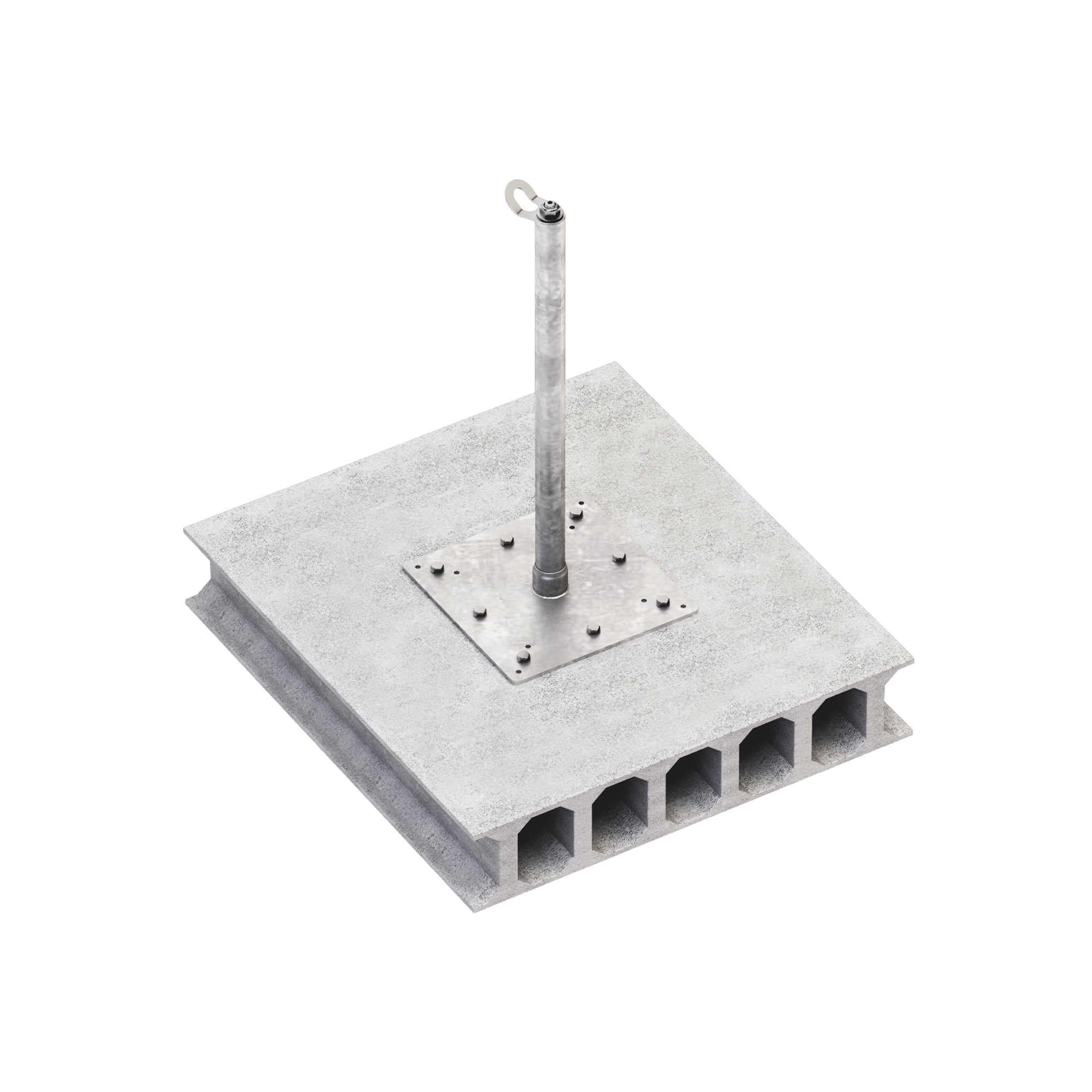

Das System hält Belastungen in der Ebene (360°) stand und kann auf Dächern aus Holz, Trapezblech, Beton und Hohlkammerbeton montiert werden.
Technische Dokumentation
Technisches Datenblatt
|
|
|---|---|
Erklärung zur Montage und Überprüfung
|
TOWER XL
| ART.-NR. | Material | B
[mm]
|
P
[mm]
|
H
[mm]
|
Stk. |
|---|---|---|---|---|---|
| TOWERXL300 | S235JR zinc-plated steel | 350 | - | 300 | 1 |
| TOWERXL400 | S235JR zinc-plated steel | 350 | - | 400 | 1 |
| TOWERXL500 | S235JR zinc-plated steel | 350 | - | 500 | 1 |
| TOWERXL600 | S235JR zinc-plated steel | 350 | - | 600 | 1 |
| TOWERXL700 | S235JR zinc-plated steel | 350 | - | 700 | 1 |
| TOWERXL800 | S235JR zinc-plated steel | 350 | - | 800 | 1 |
AOS01
| ART.-NR. | Material | d₁
[mm]
|
B
[mm]
|
L
[mm]
|
Stk. | |
|---|---|---|---|---|---|---|
| AOS01 | AISI 304 stainless steel grade 1.4301 | 17 | 60 | 98 | 1 | |
| AOS01A4 | New | - | - | - | - | 1 |
Zusammengesetzt aus
