GELÄNDER FÜR BEFESTIGUNG AN TRAPEZBLECH
GUARD M

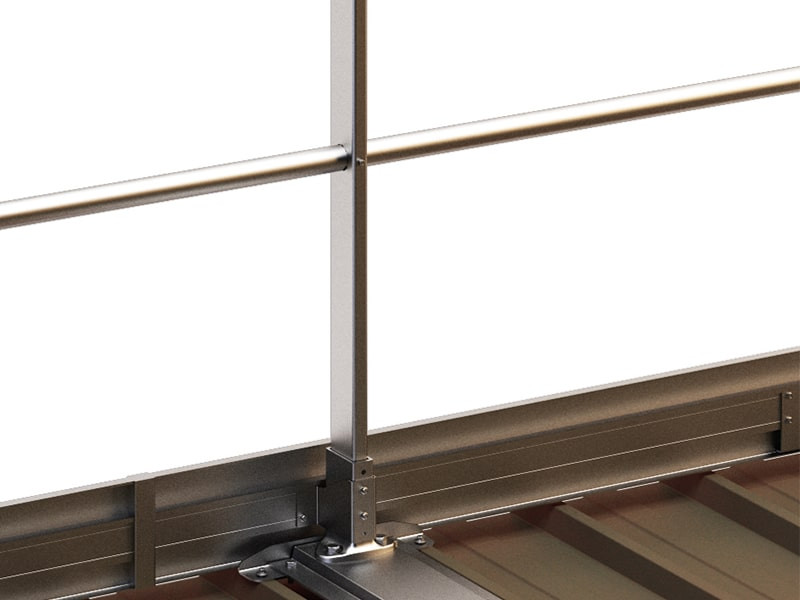

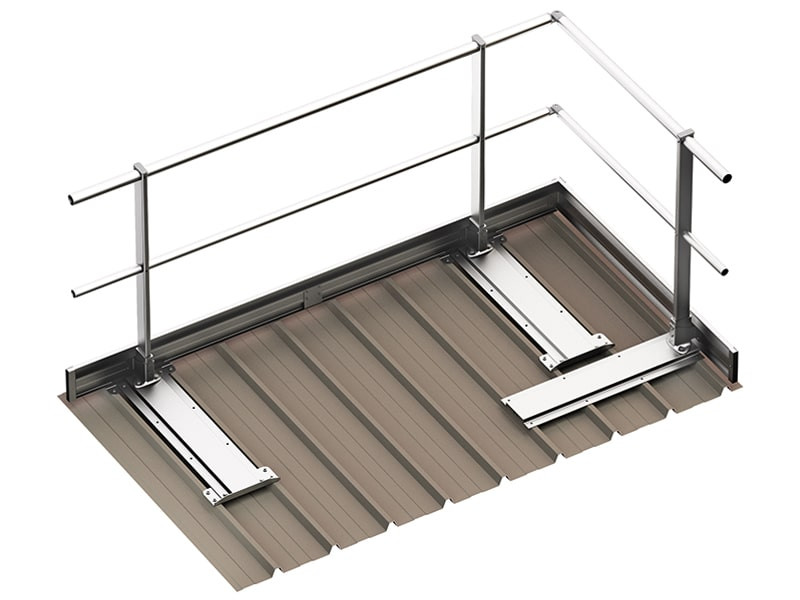

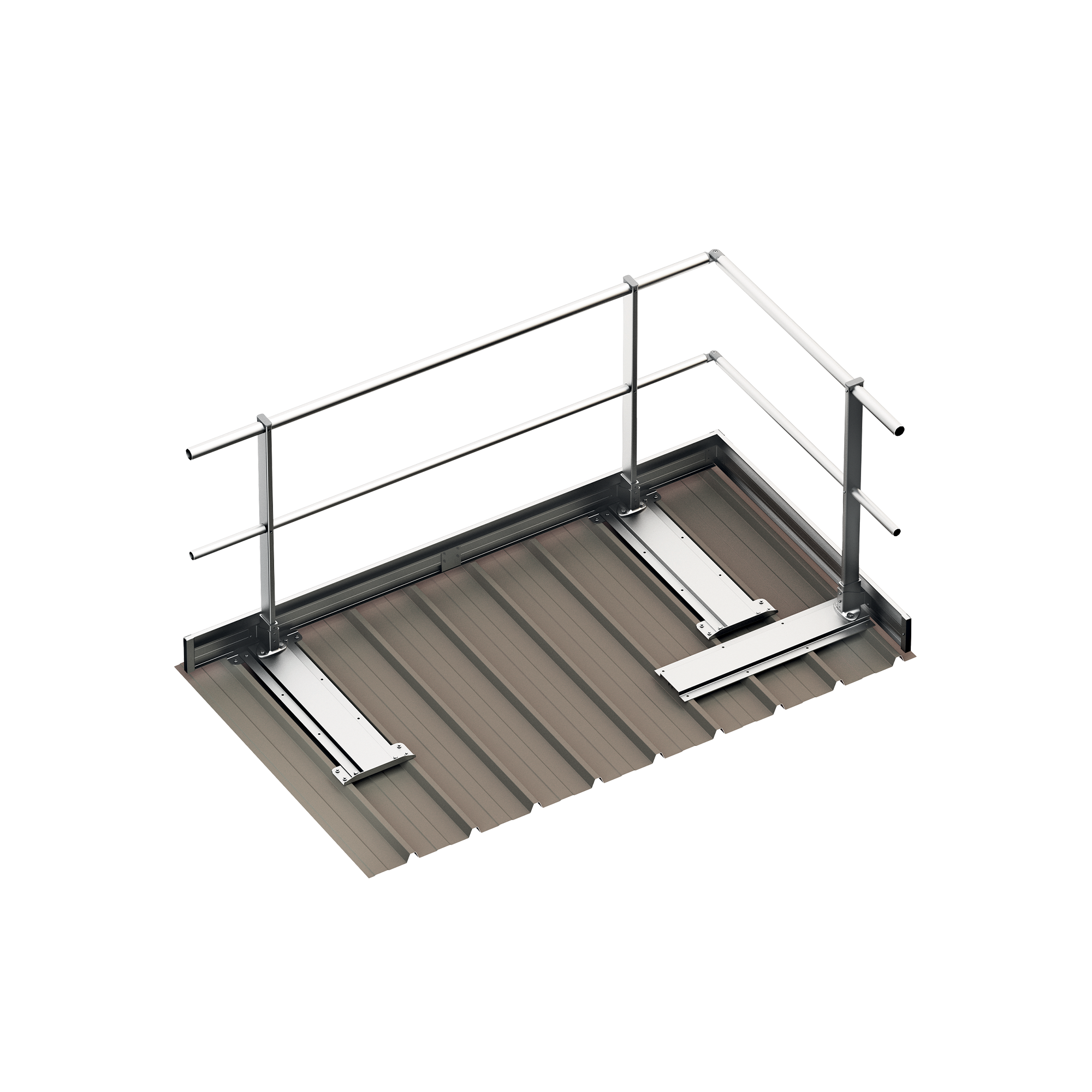

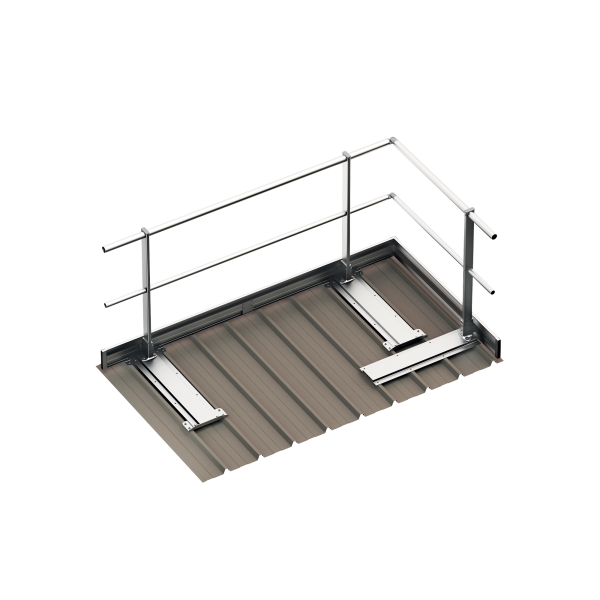

GUARD M ist ein innovatives Geländer: Die speziellen Befestigungsplatten für Trapezblech machen es zum idealen System für Industriedächer. Die Befestigungsplatten sind in den beiden gängigsten Achsabstandmaßen zwischen den Trapezprofilen erhältlich.
Zwei Arten von Platten: Längs und quer zur Achse der Trapezprofile. Die Montage ist einfach und schnell: Die Komponenten sind zusammensetzbar und werden mit selbstbohrenden Schrauben befestigt, die im Lieferumfang enthalten sind. Das Geländer ist aus Aluminiumlegierung gefertigt und deshalb außerordentlich leicht.
GUARD M, das spezielle Geländer für Industrieumgebungen.
Technische Dokumentation
Technisches Datenblatt
|
|---|
Verlegeanleitung
| Installationsanleitung |
|---|
HANDLÄUFE UND MITTELLÄUFE
| ART.-NR. | Beschreibung | Stk. |
|---|---|---|
| RBGBAR45 | Ø45 mm handrail with flush-mounted ring nuts L = 3000 mm | 1 |
| RBGBAR35 | Ø35 intermediate rail with flush-mounted ring nuts L = 3000 mm | 1 |

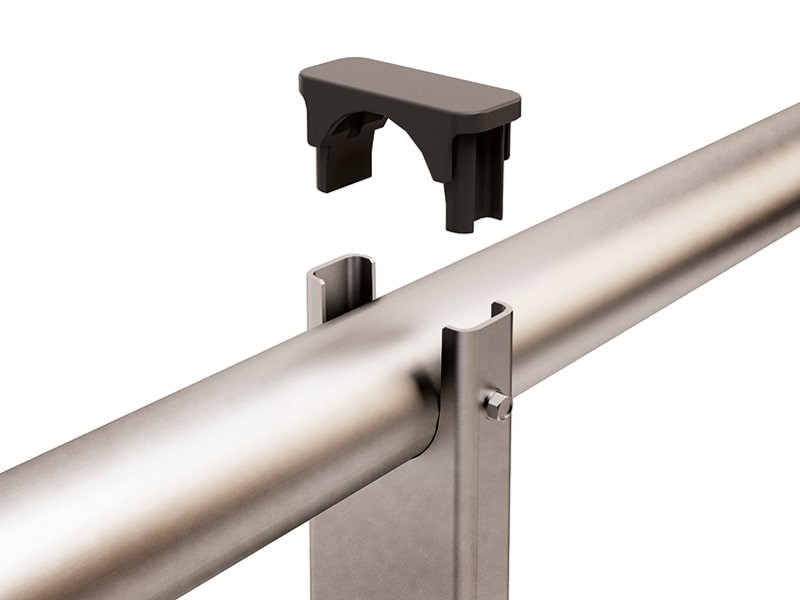

| RBGCAP | - | 1 |
PFOSTEN
| ART.-NR. | Beschreibung | Stk. |
|---|---|---|
| RBGSUP110 | straight upright H = 1105 mm groove Ø45 mm | 1 |
| RBGSUP118 | straight upright H = 1182 mm groove Ø45 mm | 1 |
| RBGSUP115I | inclined upright H = 1157 mm groove Ø45 mm | 1 |
| RBGSUP760WH | staight strut 760 mm high without intermediate rail | 1 |
FUSSLEISTE UND ZUBEHÖR
| ART.-NR. | Beschreibung | Stk. |
|---|---|---|

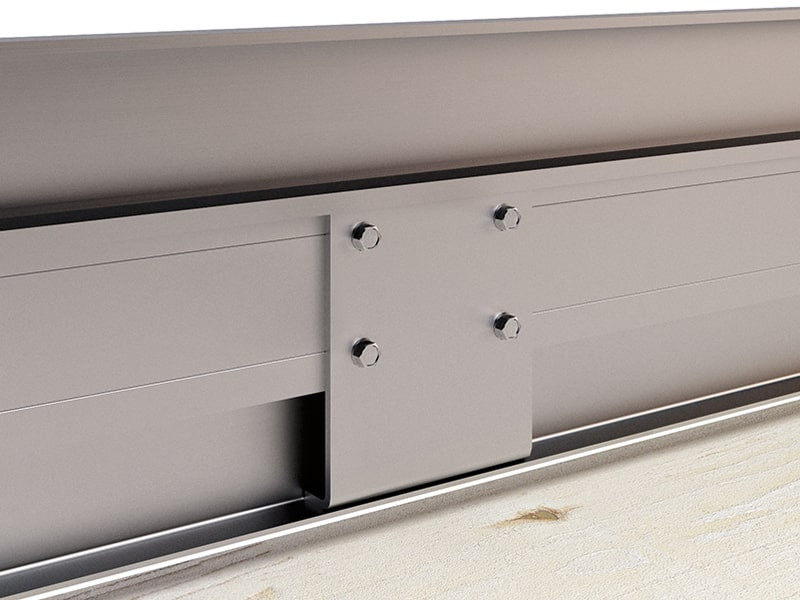

| RBGTB | toe board 3000 x 150 x 19 mm | 1 |
| RBGTBJUN | - | 1 |
| RBGTBCOR | - | 1 |
| RBGTBCAP | - | 1 |
| RBGTBH | support for toe board H = 150 mm | 1 |
BASI PER FISSAGGIO SU LAMIERA GRECATA
| ART.-NR. | Beschreibung | Stk. |
|---|---|---|
| RBGBASE250PA | plate for fastening to trapezoidal sheet metal, pitch 250 mm, parallel to trapezoidal sheet metal (excluding Screws) | 1 |
| RBGBASE333PA | plate for fastening to trapezoidal sheet metal, pitch 333 mm, parallel to trapezoidal sheet metal (excluding Screws) | 1 |
| RBGBASE250PE | plate for fastening to trapezoidal sheet metal, pitch 250 mm, perpendicular to the frets (excluding screws) | 1 |
| RBGBASE333PE | plate for fastening to trapezoidal sheet metal, pitch 333 mm, perpendicular to trapezoidal sheet metal (excluding screws) | 1 |
ZUBEHÖR
| ART.-NR. | Beschreibung | Stk. |
|---|---|---|

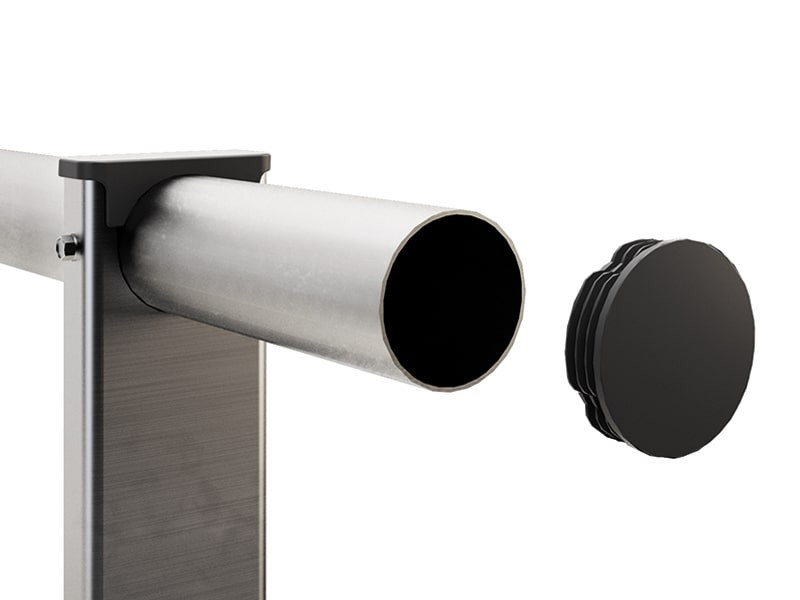

| RBGCAP45 | cap for handrail Ø45 mm | 1 |
| RBGCAP35 | cap for intermediate rail Ø35 mm | 1 |
| RBGCOR45 | - | 1 |

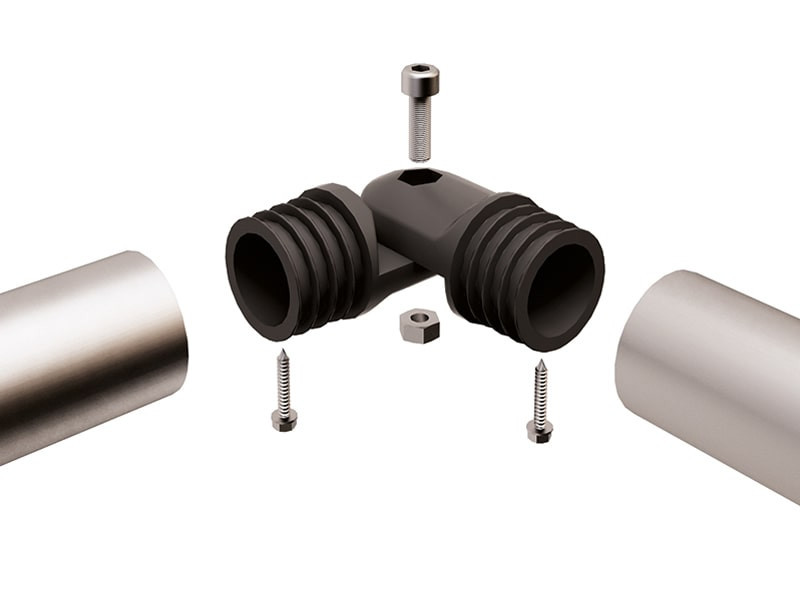

| RBGCOR35 | angle bracket for intermediate rail Ø35 mm | 1 |
| RBGCORAL | - | 1 |
| RBGBASEHKIT | waterproofing kit for GUARD H base | 1 |
| RBGWALL45 | end element for handrail Ø45 mm | 1 |
| RBGWALL35 | end element for intermediate rail Ø35 mm | 1 |
| RBGWALLAL | aluminium end element for handrail and intermediate rail | 1 |
BEFESTIGUNGSSCHRAUBEN
| ART.-NR. | Beschreibung | Stk. |
|---|---|---|
| RBGSCR4825 | stainless steel self-drilling screw 4,8 x 25 mm | 25 |
| RBGSCR810 | grub screw M8 x 10 (spare part) | 1 |
| RBGSCR4816 | stainless steel self-drilling screw 4,8 x 16 mm | 25 |
SISTEMA RECLINABILE
| ART.-NR. | Beschreibung | Stk. |
|---|---|---|
| RBGSUP110F | pull-down upright H = 1105 mm groove Ø45 mm | 1 |
| RBGSUP100F | pull-down upright H = 1010 mm groove Ø45 mm | 1 |
| RBGBAR45F | handrail without flush-mounted ring nuts Ø45 mm L = 3000 mm | 1 |
| RBGBAR35F | handrail without flush-mounted ring nuts Ø35 mm L = 3000 mm | 1 |
