GELÄNDER MIT VERTIKALER UND BEABSTANDET VERTIKALER BEFESTIGUNG
GUARD V | GUARD VD
Die Geländer GUARD V und GUARD VD sind für die Montage an vertikalen Konstruktionen ausgelegt.

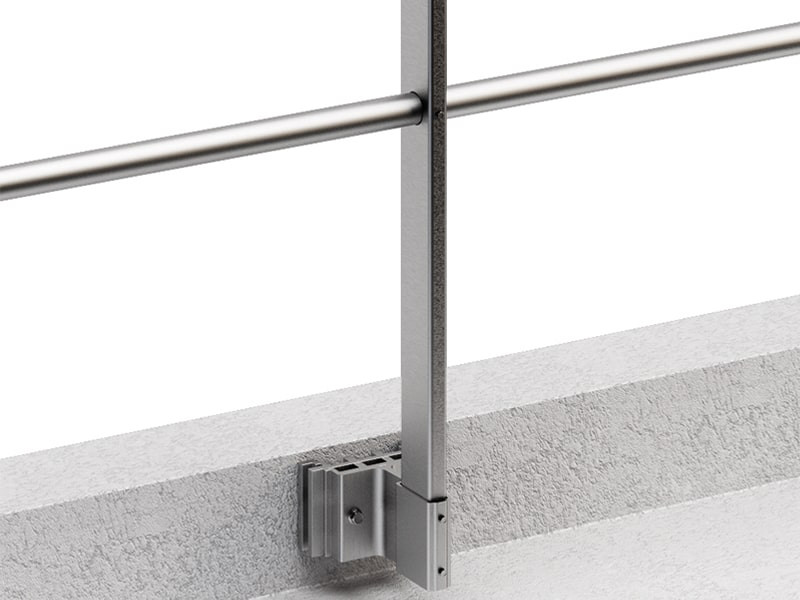

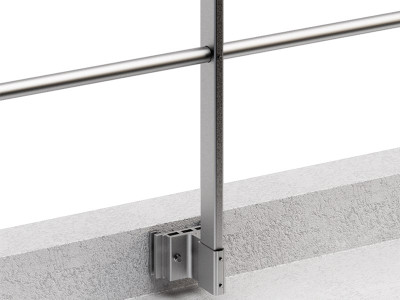

Sie lassen sich schnell und einfach montieren; während der Installation können die Pfosten mithilfe von Abstandhaltern aus Aluminium von der Wand, an der sie installiert werden, beabstandet werden. Die Komponenten sind zusammensetzbar und werden mit selbstbohrenden Schrauben befestigt, die im Lieferumfang enthalten sind. Die Ausführung GUARD VD umfasst eine Grundplatte für die Befestigung an einer 6 cm auskragenden Wand.

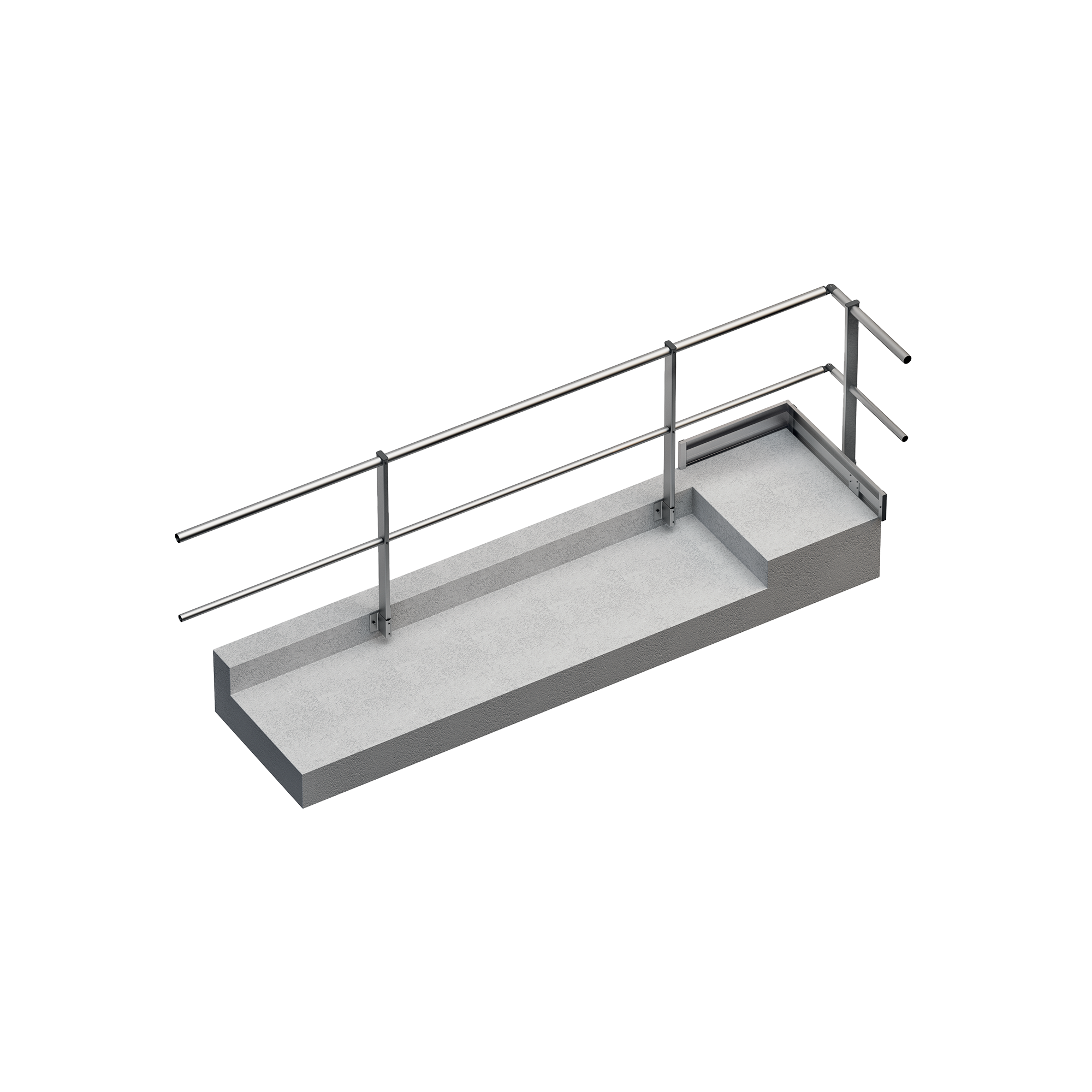

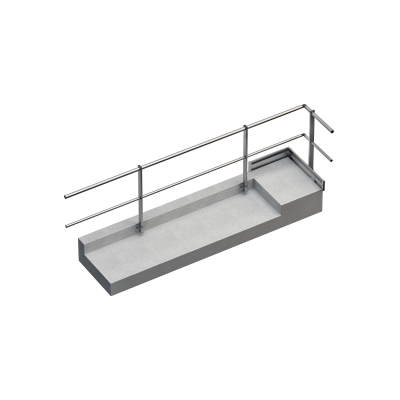

GUARD V und GUARD VD, Geländer zur vertikalen und beabstandet vertikalen Befestigung.
Technische Dokumentation
Technisches Datenblatt
|
|---|
Verlegeanleitung
| Installationsanleitung |
|---|
HANDLÄUFE UND MITTELLÄUFE
| ART.-NR. | Beschreibung | Stk. |
|---|---|---|
| RBGBAR45 | Ø45 mm handrail with flush-mounted ring nuts L = 3000 mm | 1 |
| RBGBAR35 | Ø35 intermediate rail with flush-mounted ring nuts L = 3000 mm | 1 |
| RBGCAP | - | 1 |
PFOSTEN - GUARD V/GUARD VD
| ART.-NR. | Beschreibung | Stk. |
|---|---|---|
| RBGSUP118 | straight upright H = 1182 mm groove Ø45 mm | 1 |
| RBGSUP130 | straight upright H = 1300 mm groove Ø45 mm | 1 |
| RBGSUP115I | inclined upright H = 1157 mm groove Ø45 mm | 1 |
FUSSLEISTE UND ZUBEHÖR - GUARD V/GUARD VD
| ART.-NR. | Beschreibung | Stk. |
|---|---|---|

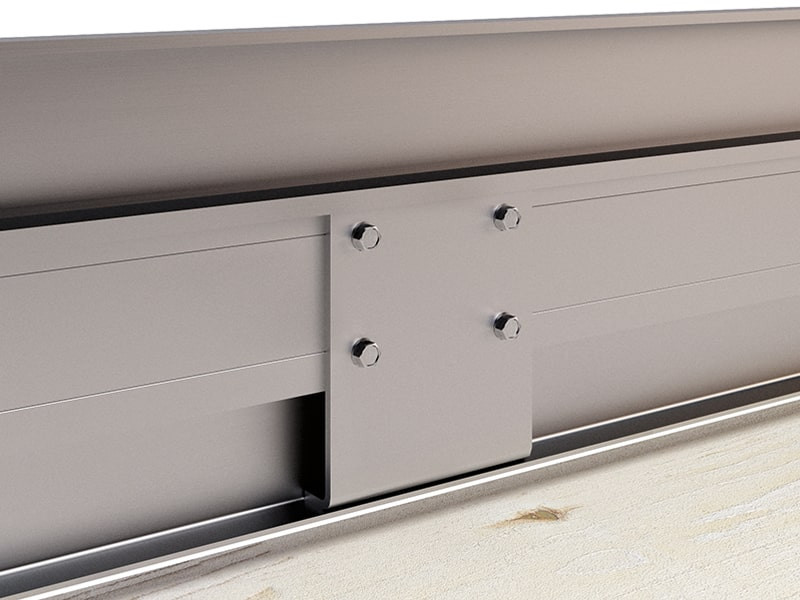

| RBGTB | toe board 3000 x 150 x 19 mm | 1 |
| RBGTBJUN | - | 1 |
| RBGTBCOR | - | 1 |
| RBGTBCAP | - | 1 |
STANDARDGRUNDPLATTEN - GUARD V/GUARD VD
| ART.-NR. | Version | Stk. |
|---|---|---|
| RBGBASEV | - | 1 |
| RBGBASEVD | - | 1 |
| RBGDIST | - | 1 |
ZUBEHÖR
| ART.-NR. | Beschreibung | Stk. |
|---|---|---|

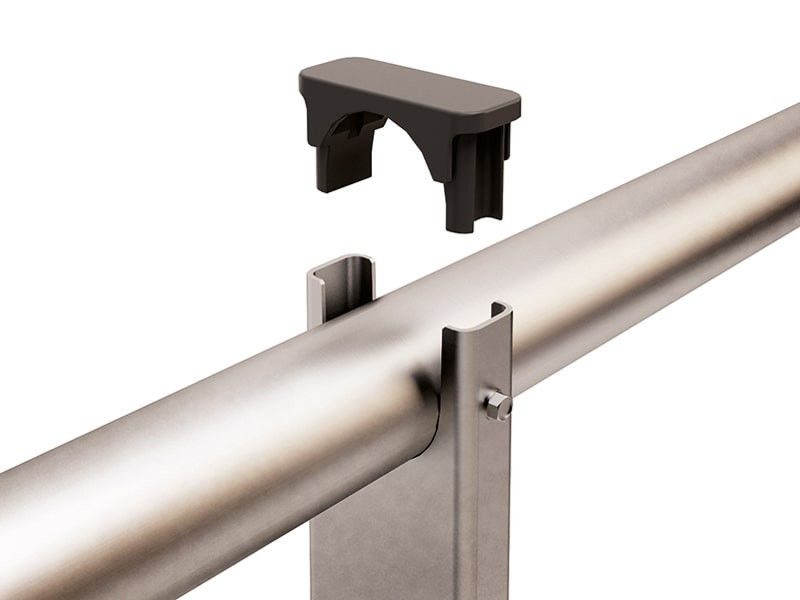

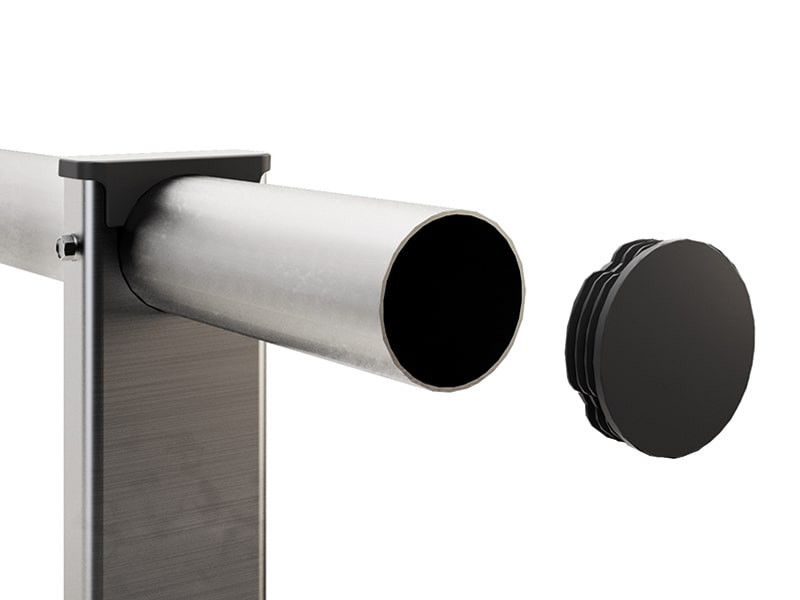

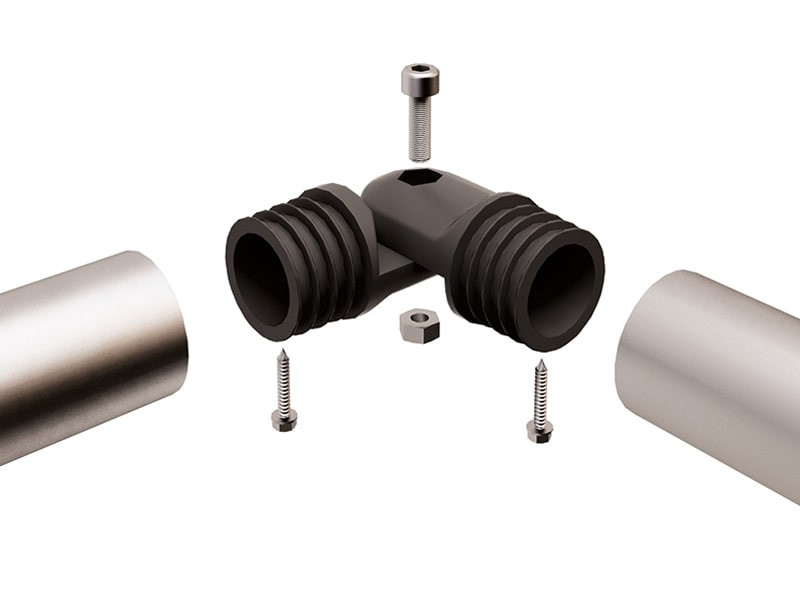

| RBGCAP45 | cap for handrail Ø45 mm | 1 |
| RBGCAP35 | cap for intermediate rail Ø35 mm | 1 |
| RBGCOR45 | - | 1 |
| RBGCOR35 | angle bracket for intermediate rail Ø35 mm | 1 |
| RBGCORAL | - | 1 |
| RBGBASEHKIT | waterproofing kit for GUARD H base | 1 |
| RBGWALL45 | end element for handrail Ø45 mm | 1 |
| RBGWALL35 | end element for intermediate rail Ø35 mm | 1 |
| RBGWALLAL | aluminium end element for handrail and intermediate rail | 1 |
BEFESTIGUNGSSCHRAUBEN - GUARD V/GUARD VD
| ART.-NR. | Beschreibung | Stk. |
|---|---|---|
| RBGSCR4816 | stainless steel self-drilling screw 4,8 x 16 mm | 25 |
| RBGSCR4825 | stainless steel self-drilling screw 4,8 x 25 mm | 25 |
| RBGSCR4832 | stainless steel self-drilling screw 4,8 x 32 mm | 25 |
SISTEMA RECLINABILE
| ART.-NR. | Beschreibung | Stk. |
|---|---|---|
| RBGSUP110F | pull-down upright H = 1105 mm groove Ø45 mm | 1 |
| RBGSUP100F | pull-down upright H = 1010 mm groove Ø45 mm | 1 |
| RBGBAR45F | handrail without flush-mounted ring nuts Ø45 mm L = 3000 mm | 1 |
| RBGBAR35F | handrail without flush-mounted ring nuts Ø35 mm L = 3000 mm | 1 |
