GELÄNDER BEFESTIGUNG A Z
GUARD Z

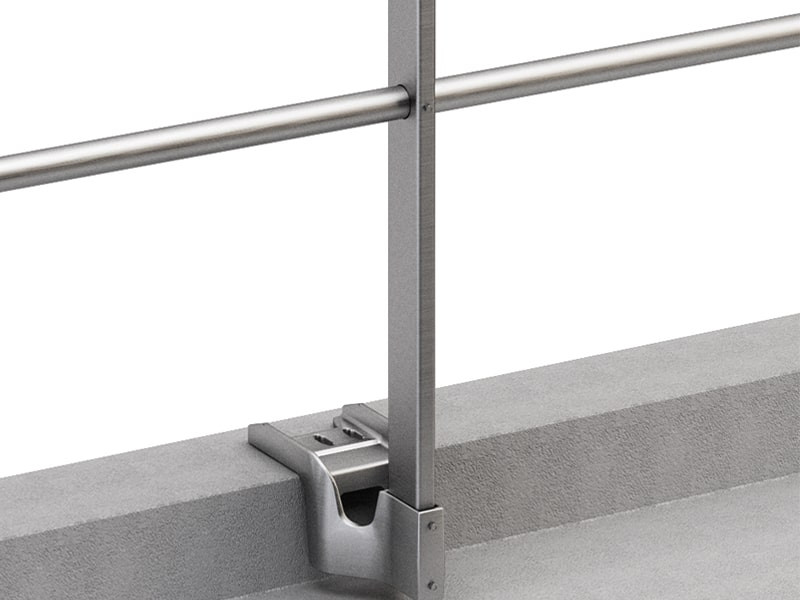

Zum Geländer GUARD Z gehören spezielle Z- förmige Befestigungsbügel für die Installation an der Aufkantung. Die Montage ist einfach und schnell; die Befestigungspunkte sind so positioniert, dass sie die Abdichtungsschicht nicht beschädigen.

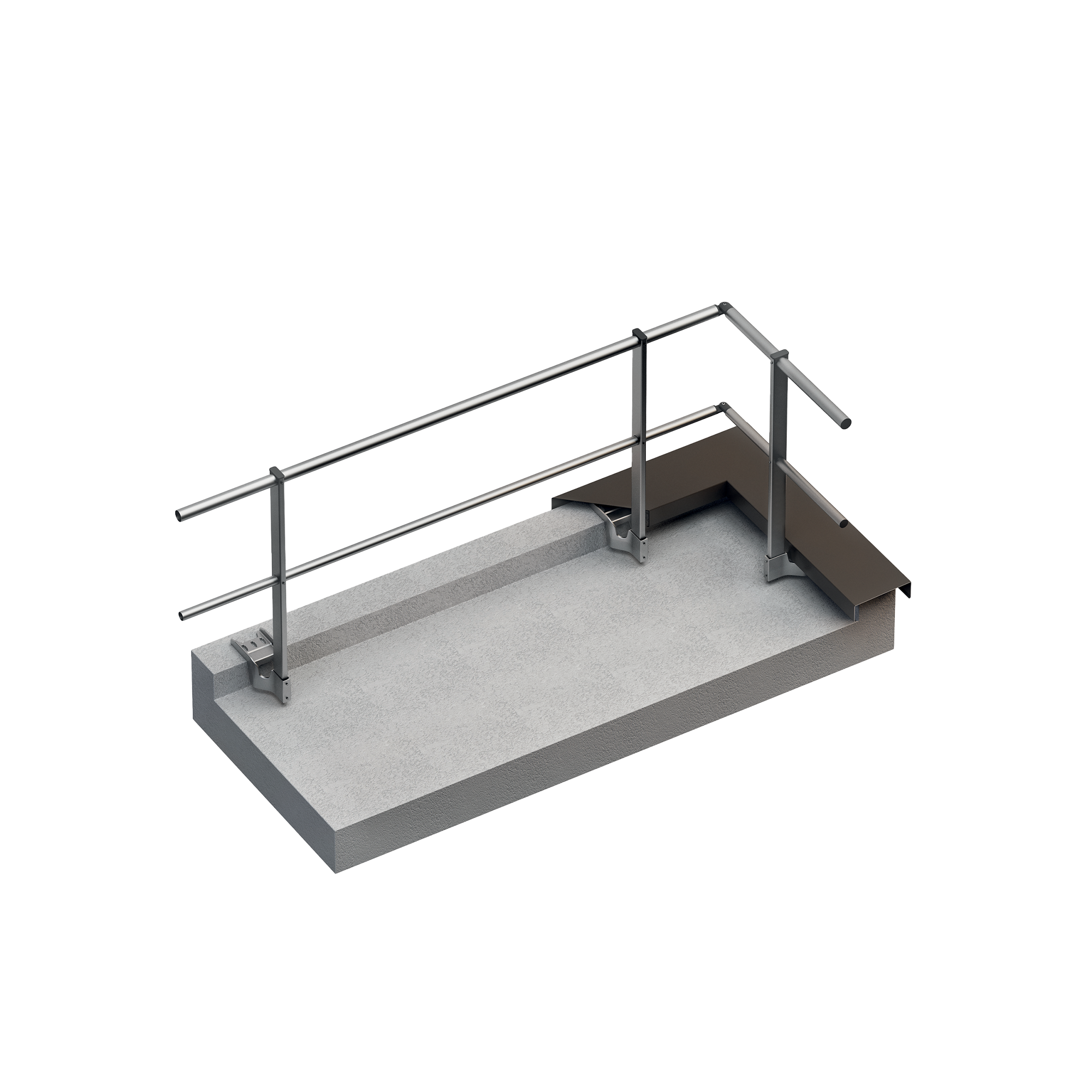

GUARD Z, das Geländer für die Montage an der Aufkantung.
Die Komponenten sind zusammensetzbar oder werden mit selbstbohrenden Schrauben befestigt, die im Lieferumfang enthalten sind. Das System ist aus Aluminiumlegierung gefertigt und deshalb außerordentlich leicht.
Technische Dokumentation
Technisches Datenblatt
|
|---|
Verlegeanleitung
| Installationsanleitung |
|---|
HANDLÄUFE UND MITTELLÄUFE
| ART.-NR. | Beschreibung | Stk. |
|---|---|---|
| RBGBAR45 | Ø45 mm handrail with flush-mounted ring nuts L = 3000 mm | 1 |
| RBGBAR35 | Ø35 intermediate rail with flush-mounted ring nuts L = 3000 mm | 1 |
| RBGCAP | - | 1 |
PFOSTEN - GUARD Z
| ART.-NR. | Beschreibung | Stk. |
|---|---|---|
| RBGSUP110 | straight upright H = 1105 mm groove Ø45 mm | 1 |
| RBGSUP118 | straight upright H = 1182 mm groove Ø45 mm | 1 |
| RBGSUP760WH | staight strut 760 mm high without intermediate rail | 1 |
| RBGSUP115I | inclined upright H = 1157 mm groove Ø45 mm | 1 |
STANDARDGRUNDPLATTEN - GUARD Z
| ART.-NR. | Beschreibung | Stk. |
|---|---|---|
| RBGBASEZ | standard aluminium base Z for perimeter wall without insulation GUARD Z | 1 |
| RBGBASEZ70 | GUARD Z base with 70 mm thick insulation | 1 |
| RBGBASEZ100 | GUARD Z base with 100 mm thick insulation | 1 |
| RBGBASEZ130 | GUARD Z base with 130 mm thick insulation | 1 |
| RBGBASEZ160 | GUARD Z base with 160 mm thick insulation | 1 |
ZUBEHÖR
| ART.-NR. | Beschreibung | Stk. |
|---|---|---|

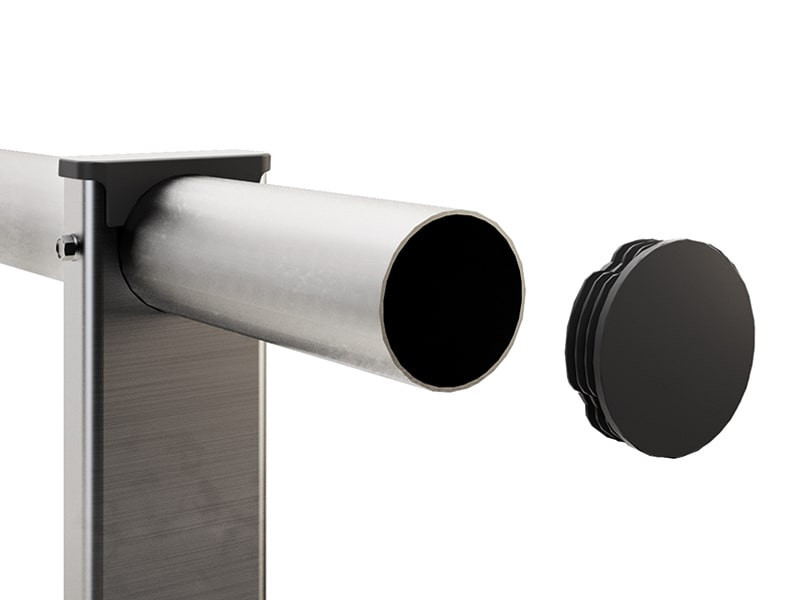

| RBGCAP45 | cap for handrail Ø45 mm | 1 |
| RBGCAP35 | cap for intermediate rail Ø35 mm | 1 |

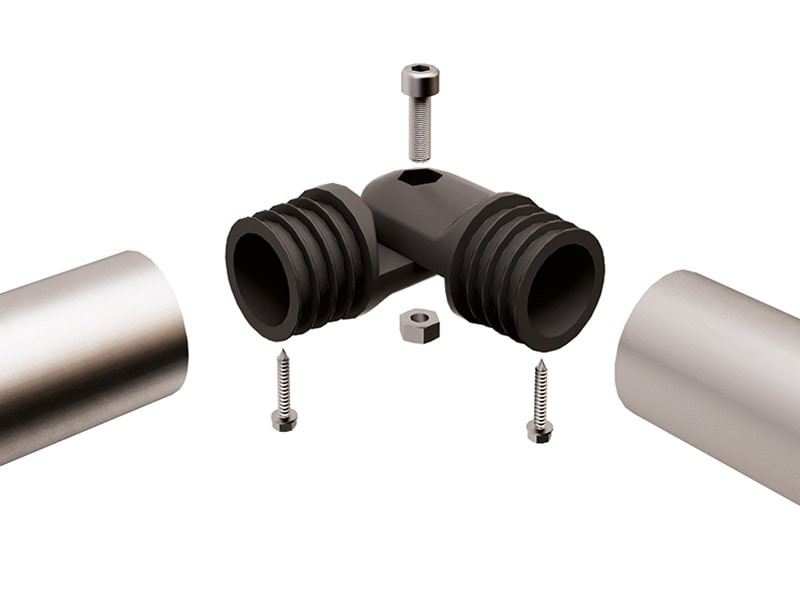

| RBGCOR45 | - | 1 |
| RBGCOR35 | angle bracket for intermediate rail Ø35 mm | 1 |
| RBGCORAL | - | 1 |
| RBGBASEHKIT | waterproofing kit for GUARD H base | 1 |
| RBGWALL45 | end element for handrail Ø45 mm | 1 |
| RBGWALL35 | end element for intermediate rail Ø35 mm | 1 |
| RBGWALLAL | aluminium end element for handrail and intermediate rail | 1 |
BEFESTIGUNGSSCHRAUBEN - GUARD Z
| ART.-NR. | Beschreibung | Stk. |
|---|---|---|
| RBGSCR4825 | stainless steel self-drilling screw 4,8 x 25 mm | 25 |
| RBGSCR810 | grub screw M8 x 10 (spare part) | 1 |
SISTEMA RECLINABILE
| ART.-NR. | Beschreibung | Stk. |
|---|---|---|
| RBGSUP110F | pull-down upright H = 1105 mm groove Ø45 mm | 1 |
| RBGSUP100F | pull-down upright H = 1010 mm groove Ø45 mm | 1 |
| RBGBAR45F | handrail without flush-mounted ring nuts Ø45 mm L = 3000 mm | 1 |
| RBGBAR35F | handrail without flush-mounted ring nuts Ø35 mm L = 3000 mm | 1 |
