HORIZONTALES SCHIENENSYSTEM FÜR DIE WAND

H-RAIL ON WALL

New

Die Höhenarbeiten erfordern einen sicheren Anschlagpunkt, der jedoch stark ins Auge fallen oder übermäßige Einschränkungen bei der Nutzung mit sich bringen kann. Das Schienensystem H-RAIL ist sicher, vielseitig und dabei sehr unauffällig. Es ist möglich, horizontale, gebogene oder gerade mitlaufende Auffanggeräte mit fester Führung zu erstellen. Dazu werden Dank der Komponenten des Systems nur wenige Befestigungen benötigt. H-RAIL kann bei Arbeiten in der Höhe als Rückhaltesystem oder auch für Arbeiten am hängenden Seil verwendet werden.

Video

Die Arbeiten in der Höhe mit H-RAIL ON WALL

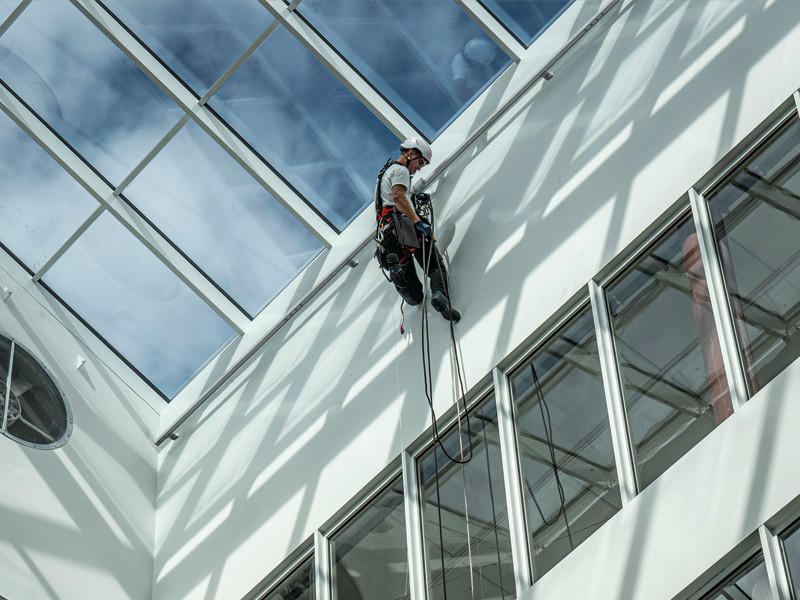

H-RAIL ist für die Verwendung mit einem speziellen Seilgleiter mit vier Rollen konzipiert, der Höhenarbeiten auch am hängenden Seil zulässt.

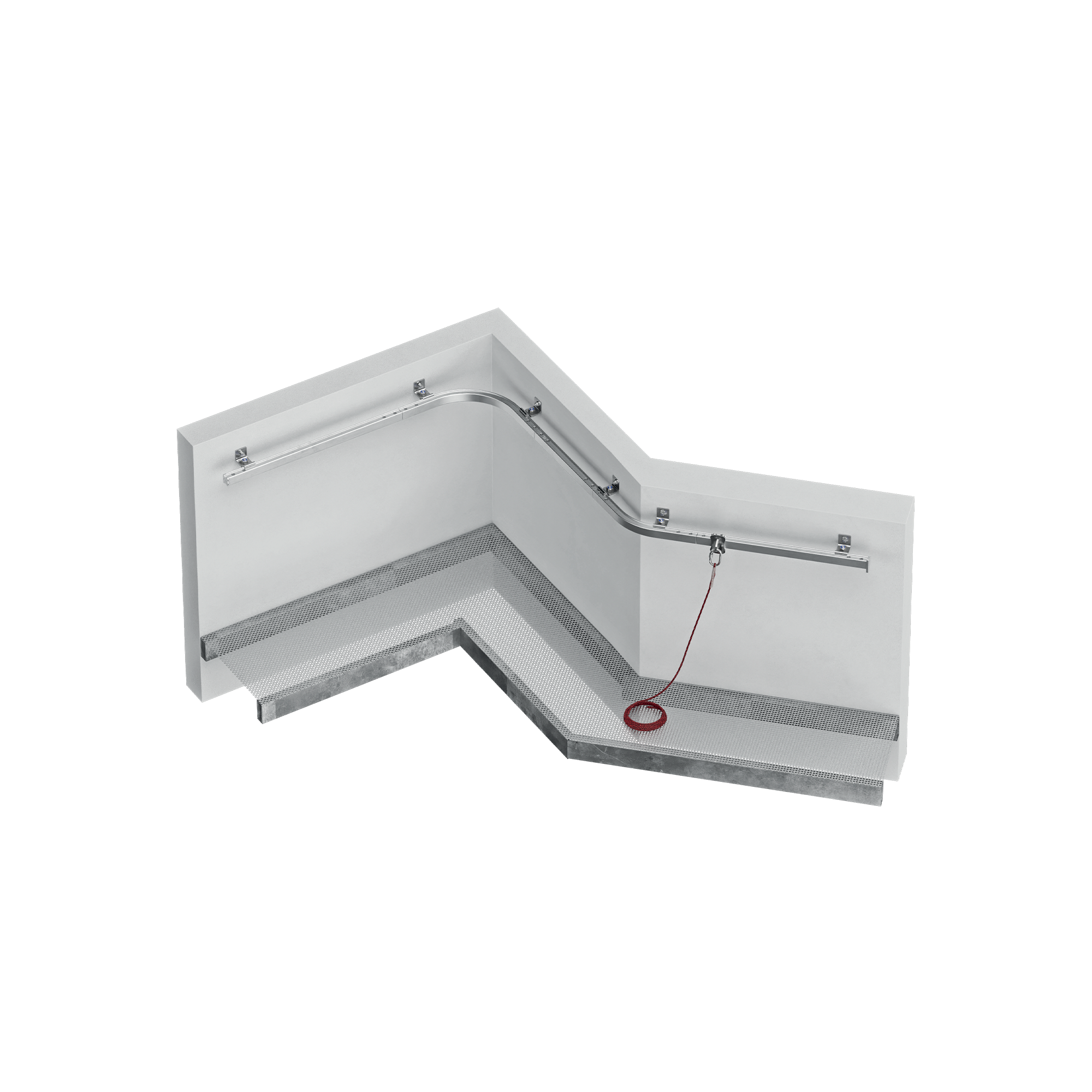

H-RAIL kann an verschiedenen Konstruktionen (Holz, Beton und Stahl) montiert werden und passt sich so jeder Installationsanforderung an. Im Gegensatz zu den anderen Modellen wird H-RAIL ON WALL an der Wand befestigt, während H-RAIL ON FLOOR auf dem Dach und H-RAIL OVERHEAD unterhalb der Tragkonstruktion montiert wird.

Durch den Abstand von bis zu 6 m zwischen den Halterungen wird für die Montage nur eine begrenzte Anzahl an Befestigungspunkten benötigt.

Sicherheit per definitionem von Höhenarbeiten

Arbeiten in der Höhe – was ist damit gemeint? Ein Absturzrisiko aus einer Höhe von über 2 m definiert die Arbeit in der Höhe, bei der immer ein Anschlagen erforderlich wird. Bei einigen Arten der Instandhaltung, speziell bei Fassaden von großen Gebäuden, werden oftmals sehr sperrige Lösungen wie BMU verwendet, die auch als Fassadenbefahranlagen bekannt sind. Für deren Installation wird ausreichend Platz benötigt, um eine Maschine mit großem mechanischem Ausleger aufnehmen zu können, dessen Gewicht und Abmessungen bereits bei der Planung des Gebäudes berücksichtigt werden müssen. H-RAIL hingegen kann aufgrund der einfachen Anwendung und Leichtigkeit jederzeit nachträglich installiert werden und bietet besonders hohe Performance.

Das Anschlagsystem H-RAIL ON WALL von Rothoblaas ist die ultimative Lösung in Sachen Sicherheit für Arbeiten in der Höhe sowie die Dach- und Fassadenpflege. Dieses innovative Seilsystem wurde mit der Absicht entwickelt, maximalen Schutz für die Anwender zu gewährleisten. Es bietet eine zuverlässige und robuste Lösung für jede Art von Konstruktion. Die Montage erfolgt direkt an der Wand, ist äußerst einfach und erfordert keine aufwändigen Mauerarbeiten. Dies gewährleistet eine außergewöhnliche Effizienz bei der Installation. Das ergonomische und kompakte Design fügt sich harmonisch in die umliegende Architektur ein, ohne die Ästhetik des Ortes zu beeinträchtigen. Das Produkt ist aus sehr hochwertigen und widerstandsfähigen Materialien gefertigt und bietet einen dauerhaften Schutz, der sowohl den Anwendern als auch den Benutzern der betroffenen Einrichtungen Ruhe und Sicherheit bietet.

Die Vielseitigkeit und Zuverlässigkeit von H-RAIL machen es zur idealen Wahl für eine breite Palette von Anwendungen, von der industriellen Instandhaltung bis hin zu Eingriffen an Wohngebäuden. Das System trägt dazu bei, die Sicherheitsstandards zu erhöhen und das Leben der in der Höhe arbeitenden Personen zu schützen.

Technische Dokumentation

Technisches Datenblatt
Konformitätserklärung
Sicherheitshinweise, gebrauchs- und montageanleitung
BIM.ifc File
BIM.rfa File
Erklärung zur Montage und Überprüfung

Verlegeanleitung

Installationsanleitung

SCHIENE

ART.-NR. Beschreibung Material B
[mm]
H
[mm]
L
[mm]
Stk.
RAIL3000 3m aluminium rail EN AW 6063 (T6) 49 41 3000 1
RAILVC90 90° curved rail EN AW 6063 (T6) 506 49 506 1
RAILVC135 135° curved rail EN AW 6063 (T6) 260 49 558 1

HALTERUNG

ART.-NR. Beschreibung Material B
[mm]
H
[mm]
L
[mm]
Stk.
RAILBRAT rail bracket AISI 304 stainless steel grade 1.4301 60 74 60 1
RAILBRATA4 New rail bracket AISI 316 stainless steel grade 1.4401 60 74 60 1
RAILBRAT90 New rail bracket AISI 304 stainless steel grade 1.4301 60 74 60 1
RAILBRAT90A4 New rail bracket AISI 316 stainless steel grade 1.4401 60 74 60 1
RAILBRAT12 rail bracket AISI 304 stainless steel grade 1.4301 60 63 60 1
RAILBRAT12A4 New rail bracket - 60 63 60 1
RAILBRAT16 rail bracket AISI 304 stainless steel grade 1.4301 60 63 60 1
RAILBRAT16A4 New rail bracket AISI 316 stainless steel grade 1.4401 60 63 60 1
RAILBRATW rail bracket AISI 304 stainless steel grade 1.4301 103 63 60 1
RAILBRATWA4 New rail bracket AISI 316 stainless steel grade 1.4401 103 63 60 1
RAILBRAS rail bracket AISI 304 stainless steel grade 1.4301 60 22 60 1
RAILBRASA4 New rail bracket AISI 316 stainless steel grade 1.4401 60 22 60 1
RAILBRAW rail bracket AISI 304 stainless steel grade 1.4301 120 22 60 1
RAILBRAWA4 New rail bracket AISI 316 stainless steel grade 1.4401 120 22 60 1

ENDBEFESTIGUNG

ART.-NR. Beschreibung Material B
[mm]
H
[mm]
L
[mm]
Stk.
RAILEND rail terminal element AISI 304 stainless steel grade 1.4301 84.5 48.6 55 1
RAILENDA4 New rail terminal element AISI 316 stainless steel grade 1.4401 - 48.6 55 1
RAILENDOPEN rail terminal element AISI 304 stainless steel grade 1.4301 49 49 60 1
RAILENDOPENA4 New rail terminal element AISI 316 stainless steel grade 1.4401 - 49 60 1

BEWEGLICHER SEILGLEITER

ART.-NR. Beschreibung Material B
[mm]
H
[mm]
L
[mm]
Stk.
RAILSLIDE sliding device AISI 304 stainless steel grade 1.4301 50 51 70 1
RAILSLIDEA4 New sliding device AISI 316 stainless steel grade 1.4401 50 51 70 1
RAILSLIDEOH sliding device AISI 304 stainless steel grade 1.4301 72 72 95 1
RAILSLIDEOHA4 New sliding device AISI 316 stainless steel grade 1.4401 72 72 95 1

VERBINDUNG

ART.-NR. Beschreibung Material B
[mm]
H
[mm]
L
[mm]
Stk.
RAILJUN rail junction element EN AW 6082 28.7 32.7 340 1

TOOL

ART.-NR. Beschreibung Material B
[mm]
H
[mm]
L
[mm]
Stk.
RAILJUNTOOL rail tool EN AW 6082 - 1.1191 (C45E) aluminium 92 116 132 1
RAILPLATE rail id plate - - 40 140 1

BEFESTIGUNG

ART.-NR. Beschreibung Material Stk.
RAILOCKSCREW lock screw A2-70 250
RAILSCREW DIN 7991 A2-70 A2-70 50
RAILSCREWA4 New DIN 7991 A4-70 A4-70 50

TARGAHORxy

ART.-NR. Beschreibung Stk.
TARGAHORIT Label plate for PATROL and H-RAIL systems IT 1
TARGAHORDE Label plate for PATROL and H-RAIL systems DE 1
TARGAHOREN Label plate for PATROL and H-RAIL systems EN 1
TARGAHORES Label plate for PATROL and H-RAIL systems ES 1
TARGAHORFR Label plate for PATROL and H-RAIL systems FR 1
TARGAHORPT Label plate for PATROL and H-RAIL systems PT 1
TARGAHORRU Label plate for PATROL and H-RAIL systems RU 1
TARGAHORCS Label plate for PATROL and H-RAIL systems CS 1
TARGAHORDA Label plate for PATROL and H-RAIL systems DA 1
TARGAHOREL Label plate for PATROL and H-RAIL systems EL 1
TARGAHORET Label plate for PATROL and H-RAIL systems ET 1
TARGAHORFI Label plate for PATROL and H-RAIL systems FI 1
TARGAHORHR Label plate for PATROL and H-RAIL systems HR 1
TARGAHORHU Label plate for PATROL and H-RAIL systems HU 1
TARGAHORIS Label plate for PATROL and H-RAIL systems IS 1
TARGAHORJA Label plate for PATROL and H-RAIL systems JA 1
TARGAHORLT Label plate for PATROL and H-RAIL systems LT 1
TARGAHORLV Label plate for PATROL and H-RAIL systems LV 1
TARGAHORNL Label plate for PATROL and H-RAIL systems NL 1
TARGAHORNO Label plate for PATROL and H-RAIL systems NO 1
TARGAHORPL Label plate for PATROL and H-RAIL systems PL 1
TARGAHORRO Label plate for PATROL and H-RAIL systems RO 1
TARGAHORSK Label plate for PATROL and H-RAIL systems SK 1
TARGAHORSL Label plate for PATROL and H-RAIL systems SL 1
TARGAHORSV Label plate for PATROL and H-RAIL systems SV 1
TARGAHORTR Label plate for PATROL and H-RAIL systems TR 1
TARGAHORZH Label plate for PATROL and H-RAIL systems ZH 1
TARGAHORAR Label plate for PATROL and H-RAIL systems AR 1
