HORIZONTALES SCHIENENSYSTEM- ÜBERKOPF

H-RAIL OVERHEAD

New

Das Arbeiten in der Höhe erfordert eine zuverlässige Anschlagmethode. Oft jedoch können traditionelle Lösungen ästhetisch unattraktiv sein oder die Nutzung des Arbeitsbereichs einschränken. Das H-RAIL-Schienensystem ist eine sichere und anpassungsfähige Lösung, die sich durch ihre besondere Unauffälligkeit auszeichnet.

Dank seines Aufbaus benötigt H-RAIL nur wenige Befestigungspunkte; zudem können feste Schienensicherungssysteme in verschiedenen Konfigurationen geschaffen werden. H-RAIL ist die ideale Alternative für Höhenarbeiten, sowohl mit Rückhaltung als auch am hängenden Seil.

Video

Arbeiten in der Höhe mit H-RAIL OVERHEAD

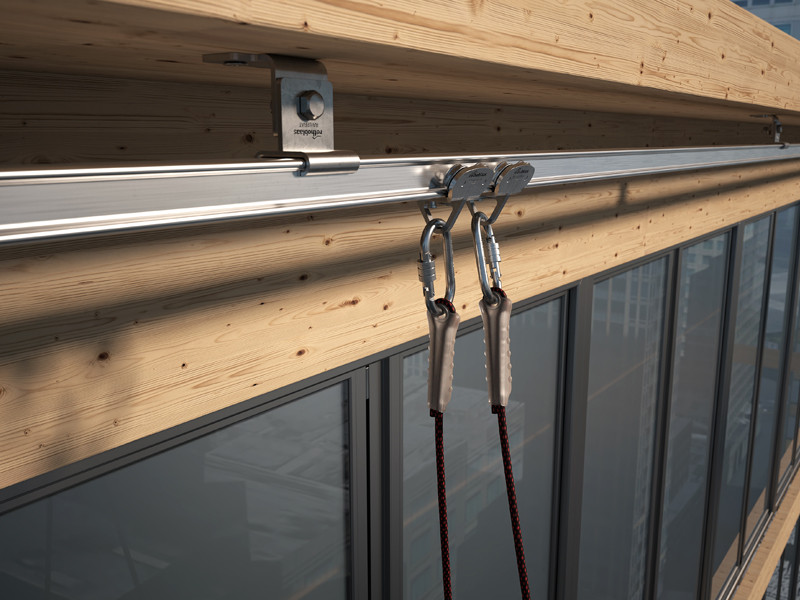

Das System H-RAIL wurde speziell für den Einsatz mit einem spezifischen Seilgleiter mit vier Rollen entwickelt und ist somit ideal für Arbeiten in der Höhe, sowohl im Absturzsicherungsmodus als auch mit Seilzugangstechnik.

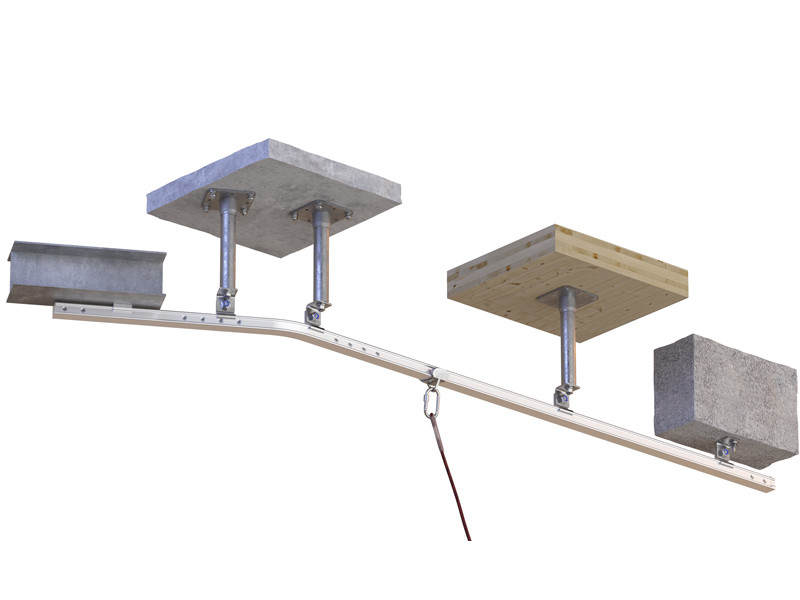

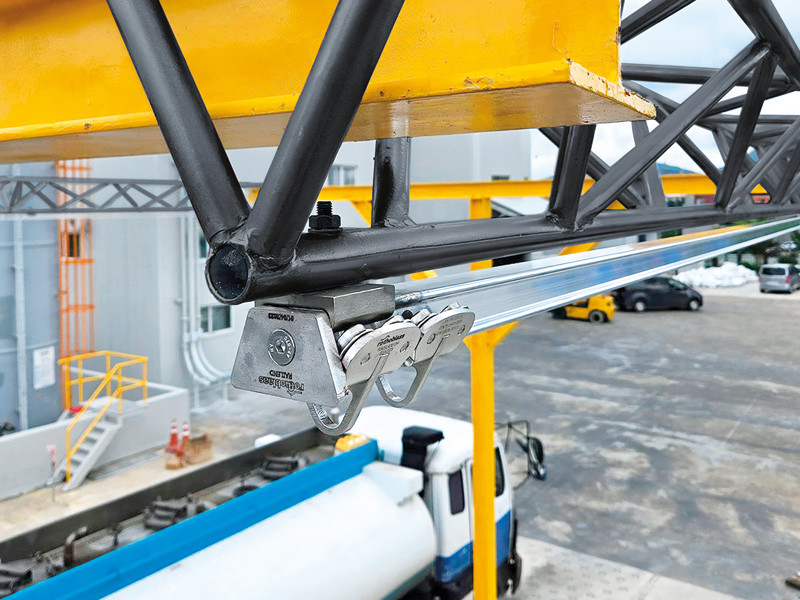

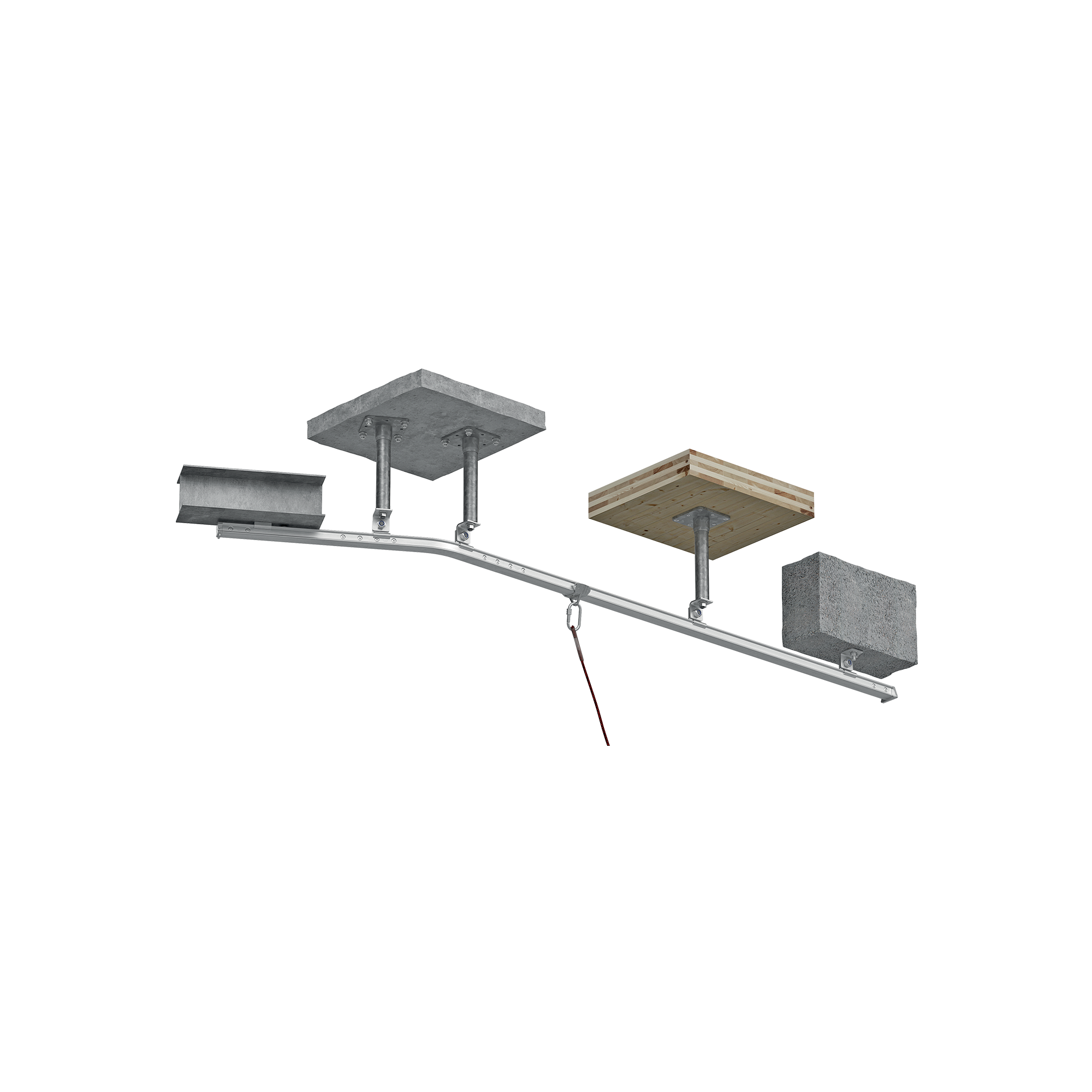

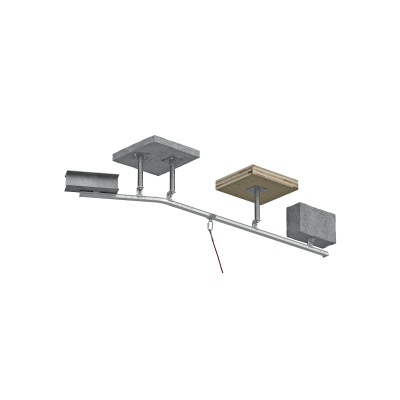

Die Vielseitigkeit von H-RAIL ermöglicht die Montage an verschiedenen Arten von Konstruktionen, sei es Holz, Beton oder Stahl. Dabei passt es sich perfekt an alle Installationsanforderungen an. Im Gegensatz zu den anderen erhältlichen Modellen wird H-RAIL OVERHEAD unterhalb der Tragkonstruktion installiert, während H-RAIL ON WALL an der Wand und H-RAIL ON FLOOR auf der Eindeckung montiert wird.

Da der Abstand zwischen den Stützen bis zu 6 m betragen kann, werden für die Montage von H-RAIL nur wenige Befestigungspunkte erforderlich. Dies vereinfacht seine Installation erheblich.

Arbeiten in der Höhe – was ist damit gemeint?

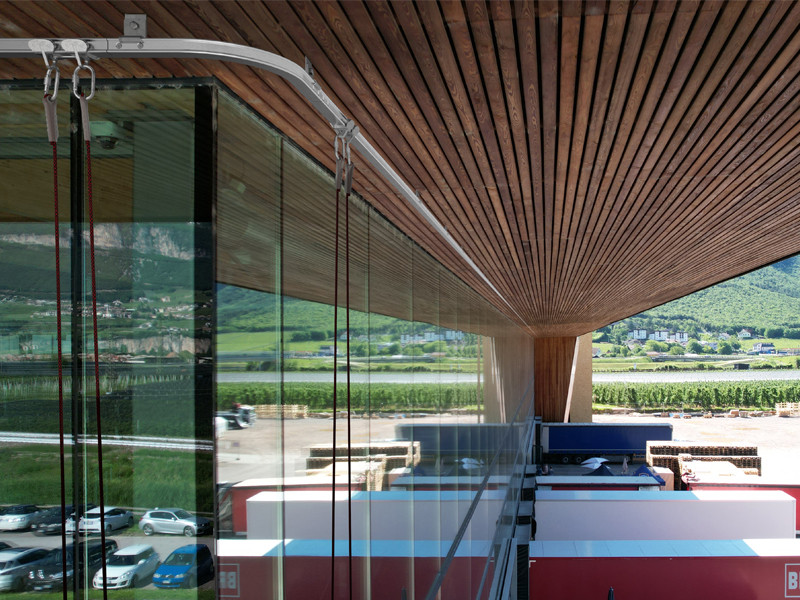

Unter Höhenarbeiten sind alle Arten von Tätigkeiten mit Absturzgefahr aus einer Höhe von über 2 m zu verstehen. Deshalb muss bei jedem Schritt die Sicherheit der Anwender gegen einen Absturz gewährleistet werden. Für Arbeiten wie die Fassadenpflege, insbesondere an großen Gebäuden, werden häufig sperrige Lösungen wie Fassadenbefahranlagen (BMU) verwendet. Diese benötigen jedoch viel Raum und hohe Installationsanforderungen, die bereits in der Planungsphase des Gebäudes berücksichtigt werden müssen. H-RAIL bietet aufgrund der einfachen Anwendung und Leichtigkeit eine alternative Lösung mit besonders hoher Leistung.

H-RAIL OVERHEAD von Rothoblaas steht für Sicherheit auf höchstem Niveau bei Höhenarbeiten und bei der Pflege von Dächern und Fassaden. Hauptziel dieses innovativen Anschlagsystems ist es, maximalen Schutz für die Anwender zu gewährleisten. Es bietet eine zuverlässige und robuste Lösung für jede Art von Konstruktion. Die Montage ist äußerst einfach und erfordert keine komplexen Mauerarbeiten, was eine außergewöhnliche Effizienz bei der Montage gewährleistet. Das ergonomische und kompakte Design fügt sich harmonisch in die umliegende Architektur ein und erhält die Ästhetik des Ortes.

H-RAIL besteht aus sehr hochwertigen und widerstandsfähigen Materialien und bietet einen dauerhaften Schutz, der sowohl den Anwendern als auch den Benutzern der betroffenen Einrichtungen Ruhe und Sicherheit bietet. Seine Vielseitigkeit und Zuverlässigkeit machen es zur idealen Wahl für zahlreiche Anwendungen, von der industriellen Instandhaltung bis hin zu Eingriffen an Wohngebäuden. Das System trägt dazu bei, die Sicherheitsstandards zu erhöhen und das Leben derer zu schützen, die in der Höhe arbeiten.

Technische Dokumentation

Technisches Datenblatt
Konformitätserklärung
Sicherheitshinweise, gebrauchs- und montageanleitung
BIM.ifc File
BIM.rfa File
Erklärung zur Montage und Überprüfung

Verlegeanleitung

Installationsanleitung

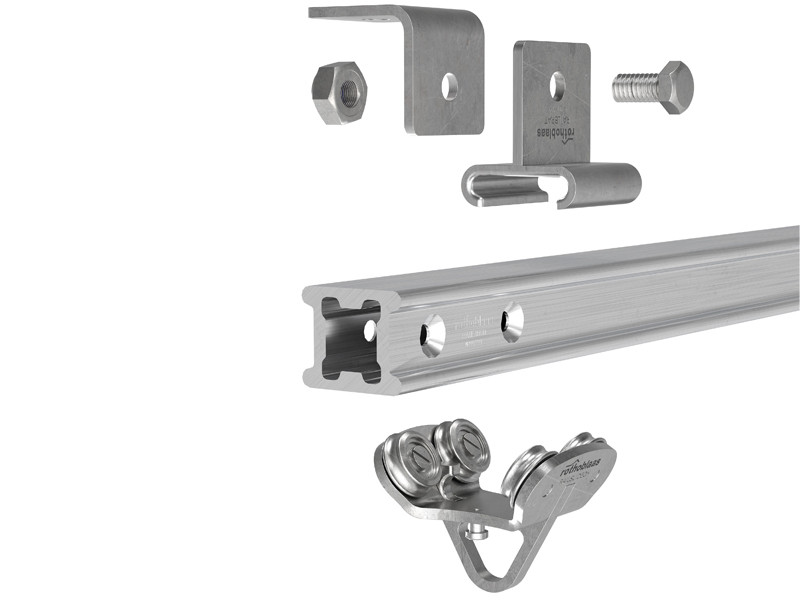

SCHIENE

ART.-NR. Beschreibung Material B
[mm]
H
[mm]
L
[mm]
Stk.
RAIL3000 3m aluminium rail EN AW 6063 (T6) 49 41 3000 1
RAILC90 90° curved rail EN AW 6063 (T6) 475 41 475 1
RAILC120 120° curved rail EN AW 6063 (T6) 336 41 538 1
RAILC135 135° curved rail EN AW 6063 (T6) 257 41 536 1
RAILC150 150° curved rail EN AW 6063 (T6) 178 41 512 1

HALTERUNG

ART.-NR. Beschreibung Material B
[mm]
H
[mm]
L
[mm]
Stk.
RAILBRAT rail bracket AISI 304 stainless steel grade 1.4301 60 74 60 1
RAILBRATA4 New rail bracket AISI 316 stainless steel grade 1.4401 60 74 60 1
RAILBRAT90 New rail bracket AISI 304 stainless steel grade 1.4301 60 74 60 1
RAILBRAT90A4 New rail bracket AISI 316 stainless steel grade 1.4401 60 74 60 1
RAILBRAT12 rail bracket AISI 304 stainless steel grade 1.4301 60 63 60 1
RAILBRAT12A4 New rail bracket - 60 63 60 1
RAILBRAT16 rail bracket AISI 304 stainless steel grade 1.4301 60 63 60 1
RAILBRAT16A4 New rail bracket AISI 316 stainless steel grade 1.4401 60 63 60 1
RAILBRATW rail bracket AISI 304 stainless steel grade 1.4301 103 63 60 1
RAILBRATWA4 New rail bracket AISI 316 stainless steel grade 1.4401 103 63 60 1
RAILBRAS rail bracket AISI 304 stainless steel grade 1.4301 60 22 60 1
RAILBRASA4 New rail bracket AISI 316 stainless steel grade 1.4401 60 22 60 1
RAILBRAW rail bracket AISI 304 stainless steel grade 1.4301 120 22 60 1
RAILBRAWA4 New rail bracket AISI 316 stainless steel grade 1.4401 120 22 60 1

ENDBEFESTIGUNG

ART.-NR. Beschreibung Material B
[mm]
H
[mm]
L
[mm]
Stk.
RAILEND rail terminal element AISI 304 stainless steel grade 1.4301 84.5 48.6 55 1
RAILENDA4 New rail terminal element AISI 316 stainless steel grade 1.4401 - 48.6 55 1
RAILENDOPEN rail terminal element AISI 304 stainless steel grade 1.4301 49 49 60 1
RAILENDOPENA4 New rail terminal element AISI 316 stainless steel grade 1.4401 - 49 60 1

VERBINDUNG

ART.-NR. Beschreibung Material B
[mm]
H
[mm]
L
[mm]
Stk.
RAILJUN rail junction element EN AW 6082 28.7 32.7 340 1

BEWEGLICHER SEILGLEITER

ART.-NR. Beschreibung Material B
[mm]
H
[mm]
L
[mm]
Stk.
RAILSLIDE sliding device AISI 304 stainless steel grade 1.4301 50 51 70 1
RAILSLIDEA4 New sliding device AISI 316 stainless steel grade 1.4401 50 51 70 1
RAILSLIDEOH sliding device AISI 304 stainless steel grade 1.4301 72 72 95 1
RAILSLIDEOHA4 New sliding device AISI 316 stainless steel grade 1.4401 72 72 95 1

TOOL

ART.-NR. Beschreibung Material B
[mm]
H
[mm]
L
[mm]
Stk.
RAILJUNTOOL rail tool EN AW 6082 - 1.1191 (C45E) aluminium 92 116 132 1
RAILPLATE rail id plate - - 40 140 1

BEFESTIGUNG

ART.-NR. Beschreibung Material Stk.
RAILOCKSCREW lock screw A2-70 250
RAILSCREW DIN 7991 A2-70 A2-70 50
RAILSCREWA4 New DIN 7991 A4-70 A4-70 50

TARGAHORxy

ART.-NR. Beschreibung Stk.
TARGAHORIT Label plate for PATROL and H-RAIL systems IT 1
TARGAHORDE Label plate for PATROL and H-RAIL systems DE 1
TARGAHOREN Label plate for PATROL and H-RAIL systems EN 1
TARGAHORES Label plate for PATROL and H-RAIL systems ES 1
TARGAHORFR Label plate for PATROL and H-RAIL systems FR 1
TARGAHORPT Label plate for PATROL and H-RAIL systems PT 1
TARGAHORRU Label plate for PATROL and H-RAIL systems RU 1
TARGAHORCS Label plate for PATROL and H-RAIL systems CS 1
TARGAHORDA Label plate for PATROL and H-RAIL systems DA 1
TARGAHOREL Label plate for PATROL and H-RAIL systems EL 1
TARGAHORET Label plate for PATROL and H-RAIL systems ET 1
TARGAHORFI Label plate for PATROL and H-RAIL systems FI 1
TARGAHORHR Label plate for PATROL and H-RAIL systems HR 1
TARGAHORHU Label plate for PATROL and H-RAIL systems HU 1
TARGAHORIS Label plate for PATROL and H-RAIL systems IS 1
TARGAHORJA Label plate for PATROL and H-RAIL systems JA 1
TARGAHORLT Label plate for PATROL and H-RAIL systems LT 1
TARGAHORLV Label plate for PATROL and H-RAIL systems LV 1
TARGAHORNL Label plate for PATROL and H-RAIL systems NL 1
TARGAHORNO Label plate for PATROL and H-RAIL systems NO 1
TARGAHORPL Label plate for PATROL and H-RAIL systems PL 1
TARGAHORRO Label plate for PATROL and H-RAIL systems RO 1
TARGAHORSK Label plate for PATROL and H-RAIL systems SK 1
TARGAHORSL Label plate for PATROL and H-RAIL systems SL 1
TARGAHORSV Label plate for PATROL and H-RAIL systems SV 1
TARGAHORTR Label plate for PATROL and H-RAIL systems TR 1
TARGAHORZH Label plate for PATROL and H-RAIL systems ZH 1
TARGAHORAR Label plate for PATROL and H-RAIL systems AR 1
