HALTERUNG AUF TRAPEZBLECHDÄCHERN
SHIELD
SHIELD ist die Halterung, die bei allen Bedachungen aus Trapezblech mit Profilachsabstand bis 420 mm verwendet werden kann.

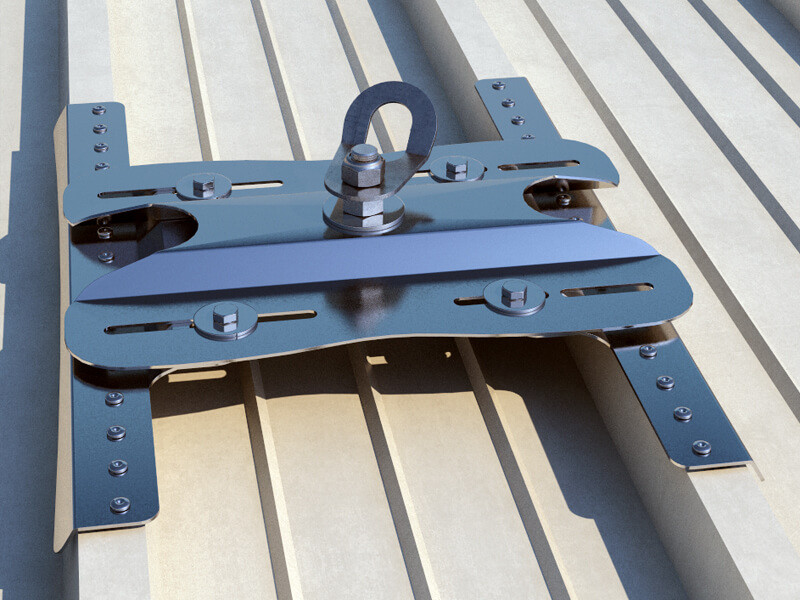

Das ideale System zur Erstellung von Einzelanschlagpunkten oder Seilsystemen mit geraden bzw. mit Eckausbildung verlaufenden Lebenslinien auf flachen oder geneigten Bedachungen.
Video
Die Halterungen auf Metallabdeckungen, auf die Sie gewartet haben. SHIELD: Sicherheit und einfache Montage.
Die Halterung SHIELD garantiert eine einfache und schnelle Montage.

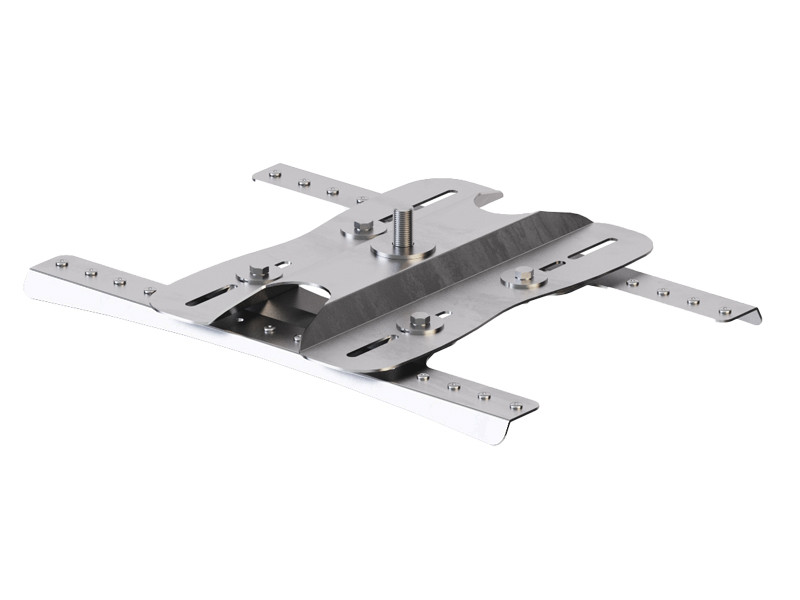

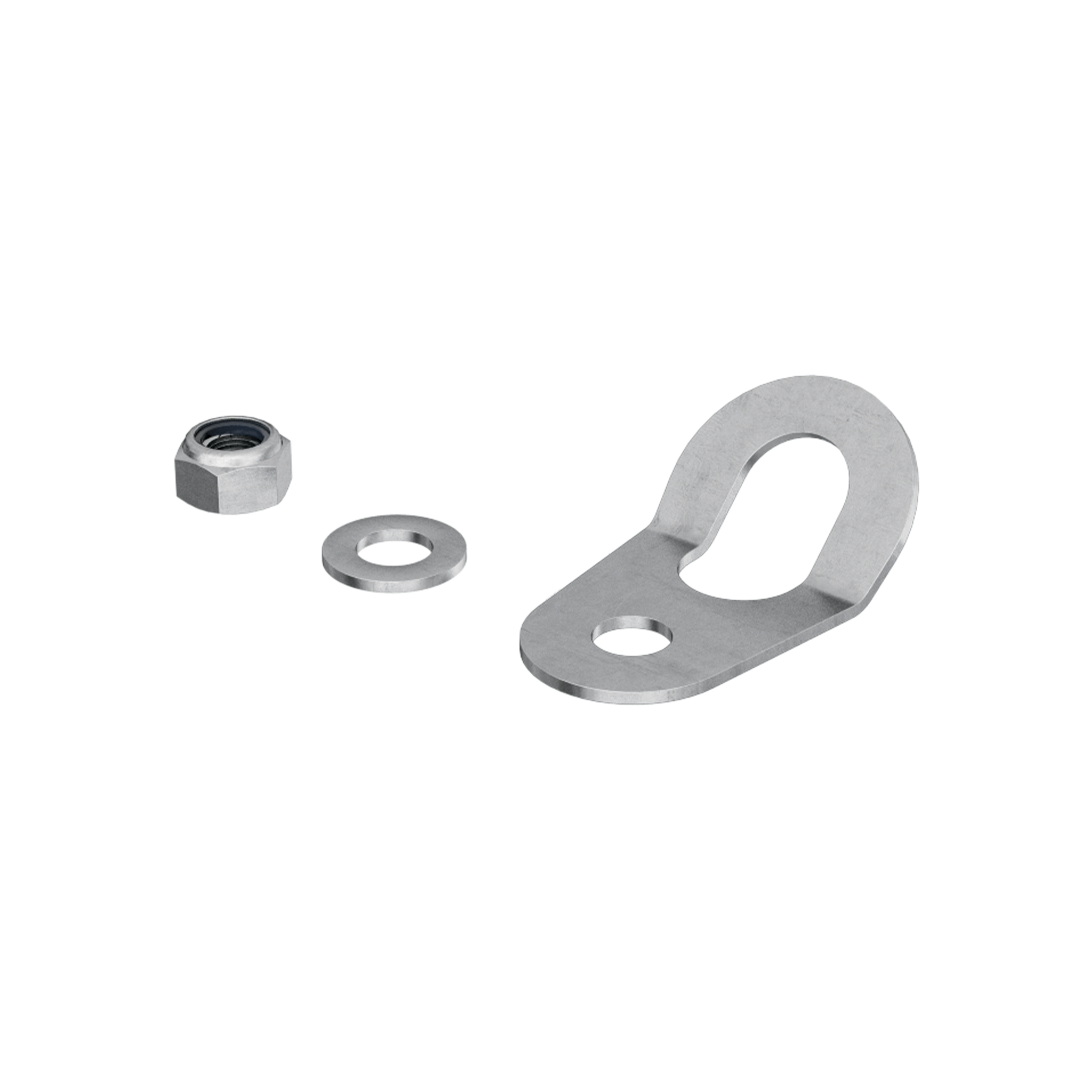

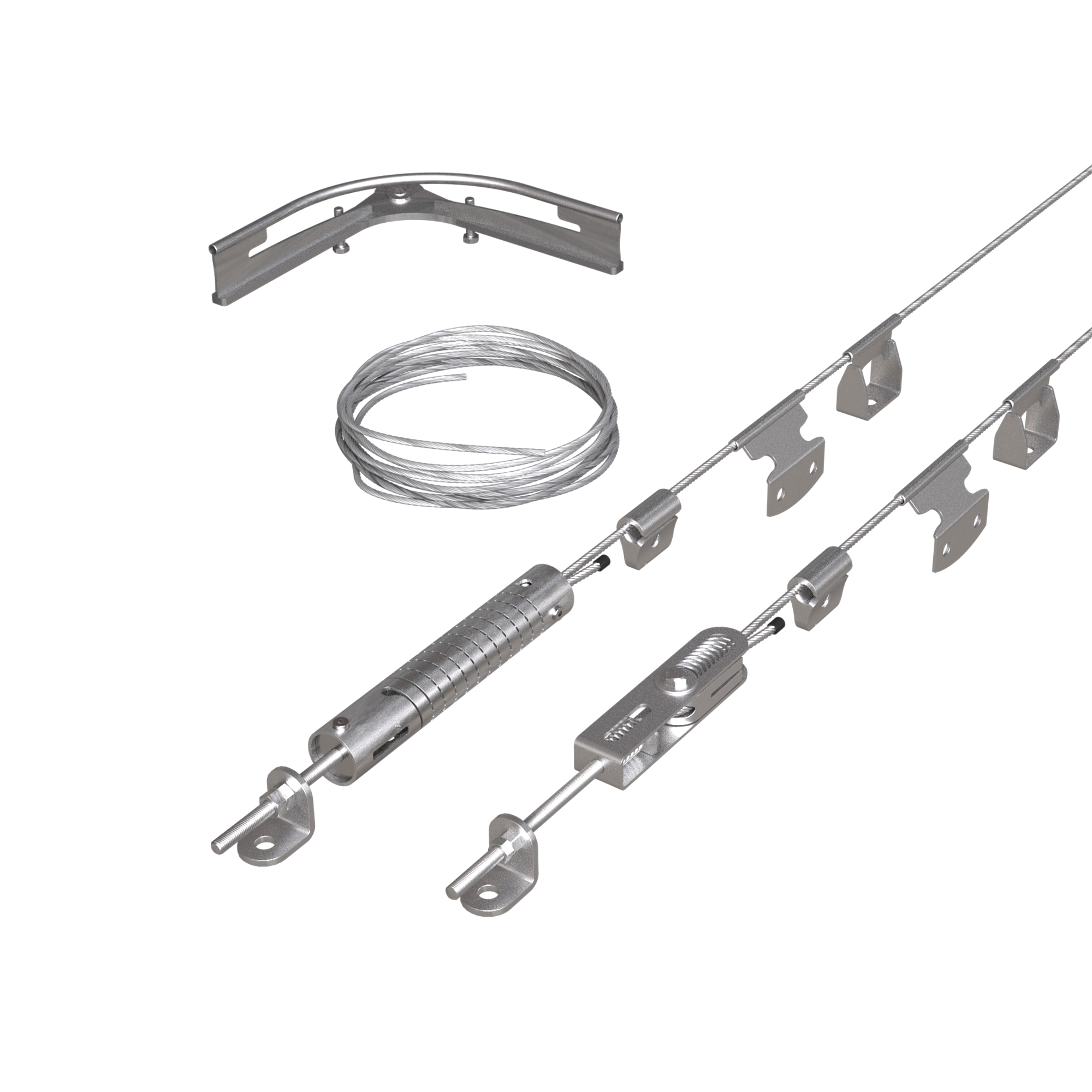

Sie besteht aus zwei Hauptelementen: den Winkelschienen zur Befestigung an der Bedachung und der Grundplatte, auf der die Komponenten des PATROL Seilsystems oder der Anschlagpunkt AOS01 montiert sind.

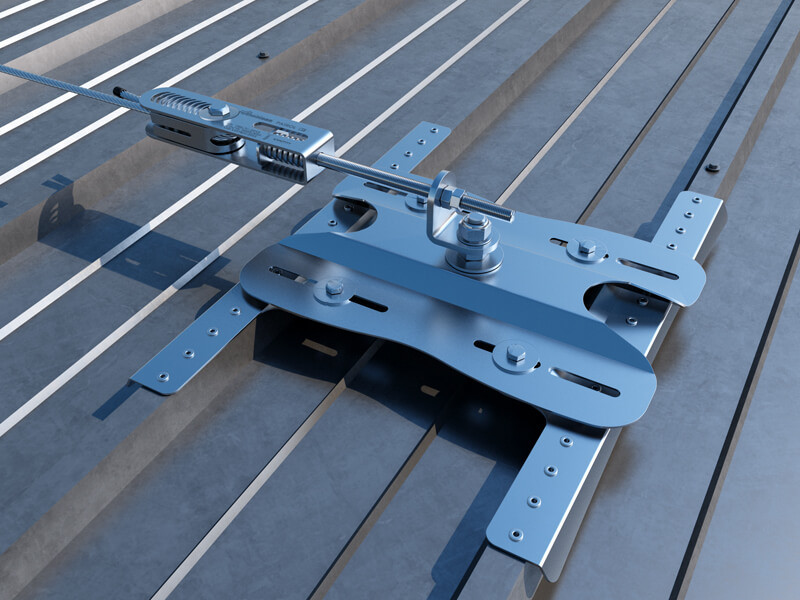

Dank des entsprechenden Zubehörs ist es möglich, die geraden - und die Seilsysteme mit Eckausbildung vorzubereiten, um die Arbeitssicherheit für die Bediener in jeder Situation zu garantieren.
Die Halterung SHIELD ist ideal zur Montage von Trapez-Sandwichpaneelen oder Trapezblech, in Aluminium und Stahl.
Wird für eine perfekte Abdichtung nach der Verlegung inklusive Nieten und Dichtungen aus Zellkautschuk geliefert und garantiert dank der schlanken Abmessungen ein unauffälliges Design.
Maximale Traglast: 2 Bediener
Eigenschaften
| Anwendungen | SEILSYSTEM, EINZELPUNKTE |
|---|---|
| Unterkonstruktion | TRAPEZBLECH |
| Anwendungsbereiche | STAHL MIN. 0,4MM - ALUMINIUM 0,6MM |
| Anzahl der Personen | 2 |
| Material | EDELSTAHL 1.4301 / AISI304 |
Technische Dokumentation
Australien-Zertifizierung
|
|
|---|---|
Konformitätserklärung
|
|
Sicherheitshinweise, gebrauchs- und montageanleitung
|
|
Sicherheitshinweise, gebrauchs- und montageanleitung - English (AU)
|
|
BIM.ifc File
|
|
BIM.rfa File
|
|
Erklärung zur Montage und Überprüfung
|
|
EAC certificate (anchor points)
|
|
EAC certificate (anchor lines)
|
Verlegeanleitung
| Installationsanleitung |
|---|
SHIELD
| ART.-NR. | Material | H
[mm]
|
L
[mm]
|
Größen
[mm]
|
Stk. |
|---|---|---|---|---|---|
| SHIELD | AISI 304 stainless steel grade 1.4301 | 85 | 476 | 180 – 420 | 1 |
