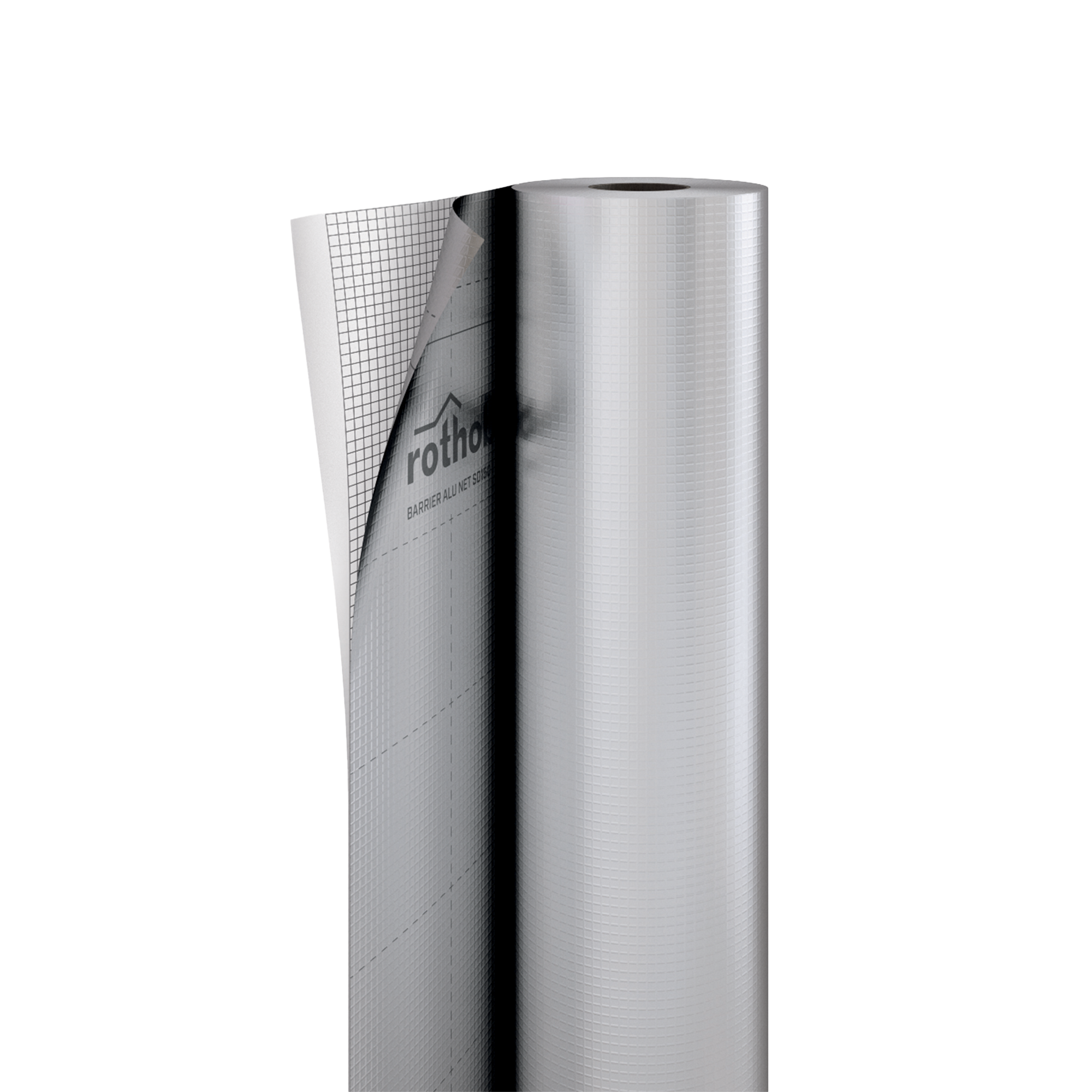

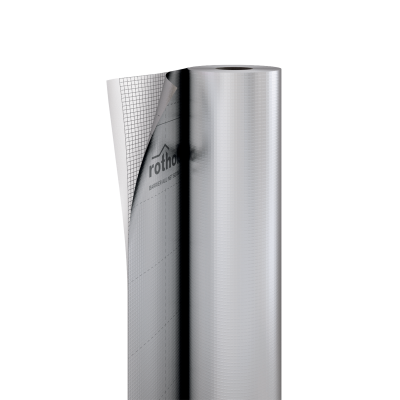

REFLEKTIERENDE DAMPFSPERRE Sd 150 m
BARRIER ALU NET SD150
Die Dampfsperre BARRIER ALU NET SD150 ist die ideale reflektierende Bahn zur Bildung der Luftsperrschicht: Sie verhindert Wärmeverluste im Winter sowie den Eintritt heißer und feuchter Luft im Sommer, sie vermeidet Risiken im Zusammenhang mit Kondensat in den Dämmschichten und verbessert den akustischen Komfort.
BARRIER ALU NET SD150, die reflektierende Dampfsperre für mehr Wohnkomfort.
Im Winter reflektieren die innen angebrachten reflektierenden Bahnen in Verbindung mit einem Luftspalt die Wärme nach innen und verwandeln den Zwischenraum auf diese Weise in eine Dämmschicht, sodass die Wärmeleistung gesteigert wird.
BARRIER ALU NET SD150 besteht aus einer aluminierten Deckschicht, einem Verstärkungsgewebe und einer Funktionsfolie. Das Verstärkungsgewebe gewährleistet der Bahn hohe Festigkeit auch bei Druck durch das Einblasen des Dämmstoffs; hierbei können mechanische Beanspruchungen erzeugt werden, die vom Verstärkungsgewebe kompensiert werden.
Auf diese Weise kann die Dampfsperre immer sicher verlegt werden.
Technische Dokumentation
Technisches Datenblatt
|
|
|---|---|
| Leistungserklärung (DOP) | Herunterladen |
Ausschreibungstext
|
|
BIM.rfa File
|
|
Verlegeanleitung
|
BARRIER ALU NET SD150
| ART.-NR. | Beschreibung | Tape | roll
[m]
|
H
[m]
|
L
[m]
|
A
[m²]
|
roll
[ft]
|
H
[ft]
|
L
[ft]
|
A
[sft]
|
Stk./Palette |
|---|---|---|---|---|---|---|---|---|---|---|---|
| BARALU150 | BARRIER ALU NET SD150 | - | 1.5 x 50 | 1.5 | 50 | 75 | 4.93 x 164.05 | 4' 11'' | 164 | 807 | 80 |
| BARALUTT150 | BARRIER ALU NET SD150 TT | TT | - | 1.5 | 50 | 75 | - | 4' 11'' | 164 | 807 | 80 |
| BARALU15030 | BARRIER ALU NET SD150 3.0 m | - | 3.0 x 50 | 3 | 50 | 150 | 9.85 x 164.05 | 9' 10 1/8'' | 164 | 1615 | 45 |
Technische Daten
| Eigenschaften | Norm | Geprüfte Werte | USC-Konversion |
|---|---|---|---|
| Flächenbezogene Masse | EN 1849-2 | 100 g/m² | 0.33 oz/ft² |
| Stärke | EN 1849-2 | 0,2 mm | 8 mil |
| Wasserdampfdiffusionswiderstand (Sd) | EN 1931 | 150 m | 0.023 PERM |
| Höchstzugkraft MD/CD | EN 12311-2 | > 230 / 230 N/50mm | > 26 / 26 lb/in |
| Dehnung MD/CD | EN 12311-2 | 15 / 10 % | - |
| Nagelreißfestigkeit MD/CD | EN 12310-1 | > 110 / 110 N | > 25 / 25 lbf |
| Wasserundurchlässigkeit | EN 1928 | konform | - |
| Temperaturbeständigkeit | - | -40 / 80 °C | -40 / 176 °F |
| Brandverhalten | EN 13501-1 | Klasse E | - |
| Widerstand gegen Luftdurchgang | EN 12114 | < 0,02 m³/(m²·h·50Pa) | < 0.001 cfm/ft² at 50Pa |
| - nach künstlicher Alterung | EN 1296 / EN 1931 | konform | - |
| - Alkalibeständigkeit | EN 1847 / EN 12311-2 | k. A. | - |
| Wärmeleitfähigkeit (λ) | - | 0,39 W/(m·K) | 2.7 (BTU·in)/(h·ft²·°F) |
| Spezifische Wärmekapazität | - | 1700 J/(kg·K) | - |
| Dichte | - | ca. 500 kg/m³ | - |
| Wasserdampfdiffusionswiderstandszahl (μ) | - | ca. 7500000 | - |
| VOC-Gehalt | - | 0 % | - |
| Reflexionsgrad | EN 15976 | ca. 50 % | - |
| Indirekte UV-Einwirkung | - | 2 Wochen | - |
| Temperaturbeständigkeit äquivalent mit Luftspalt 50 mm (ε 0,025-0,88) | ISO 6946 | 0,799 / 0,304 (m²·K)/W | 4.54 / 1.73 (h·ft²·°F)/BTU |
Specifications
Lieferung und Installation von Reflektierende Dampfsperre Sd 150m, Typologie BARRIER ALU NET SD150
CE-Kennzeichnung nach : EN 13984
Eigenschaften:
Flächenbezogene Masse [g/m²] : 100
Wasserdampfdurchlässigkeit Sd [m] : 150
Höchstzugkraft MD/CD [N/50mm] : >230/230
Dehnung MD/CD [%] : 10/15
Weiterreißwiderstand MD/CD [N] : >110/110
Wasserundurchlässigkeit : conforme
VOC-Emissionen (% (Klasse A+)) : 0
Wärmebeständigkeit [°C] : -40/+80
Brandverhalten : classe E
Indicazioni di posa per: PARETE
BARRIER ALU NET SD150 wird parallel zur Richtschwelle bzw. bei Wandverlegung parallel zum Boden verlegt. Die zweite Schicht muss die vorherige mindestens 15 cm überlagern. Jede Schicht muss mit einer mechanischen Befestigungsvorrichtung am Untergrund gesichert werden (z. B. HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Außerdem empfiehlt es sich, die Folien auch bei Kopfverbindungen mindestens 30 cm zu überlagern. Für eine korrekte Luft- und Wasserdichtheit empfiehlt sich die Verwendung von ALU BAND, SEAL BAND, EASY BAND, SPEEDY BAND, SOLID BAND, FLEXY BAND, SMART BAND, PLASTER BAND, DOUBLE BAND, SUPRA BAND, BUTYL BAND, MEMBRANE GLUE, SUPERB GLUE, ECO GLUE, FIRE SEALING, FIRE FOAM, FIRE STRIPE, FRONT BAND UV 216 während bei rauen Oberflächen der Einsatz von PRIMER in Betracht gezogen werden sollte, zusätzlich zu FLEXI BAND, PRIMER SPAY, PRIMER .
Indicazioni di posa per: TETTO
BARRIER ALU NET SD150 wird parallel zur Traufe verlegt, ausgehend von der Dachunterkante. Entsprechend der guten Baupraxis muss die zweite Schicht die vorherige mindestens 10-20 cm überlagern (abhängig von der Dachneigung); siehe Grundriss. Die Folie muss mit einer mechanischen Befestigungsvorrichtung an einem durchgehenden Untergrund gesichert werden (z. B. HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Nachdem die Oberseite des Daches erreicht wurde, empfiehlt es sich, dass die Bahn mindestens 30 cm über die Firstlinie hinausragt, sodass eine perfekte Überlappung mit den Folienschichten entsteht, die sich auf der anderen Seite der Dachfläche überlagern werden. Außerdem sollten sich die Folien auch bei Kopfverbindungen mindestens 30 cm überlagern. Für eine korrekte Luft- und Wasserdichtheit empfiehlt sich die Verwendung von ALU BAND, SEAL BAND, EASY BAND, SPEEDY BAND, SOLID BAND, FLEXY BAND, SMART BAND, PLASTER BAND, DOUBLE BAND, SUPRA BAND, BUTYL BAND, MEMBRANE GLUE, SUPERB GLUE, ECO GLUE, FIRE SEALING, FIRE FOAM, FIRE STRIPE, FRONT BAND UV 216.Ein integriertes doppelseitiges Klebeband kann die korrekte Luft- und Wasserabdichtung ersetzen.
Zusammensetzung
| OBERE SCHICHT | Funktionsfolie aus aluminiertem PE |
|---|---|
| ZWISCHENSCHICHT | - |
| UNTERE SCHICHT | PE-Funktionsfolie |
