BAHN MIT VARIABLER DAMPFBREMSE
CLIMA CONTROL 80

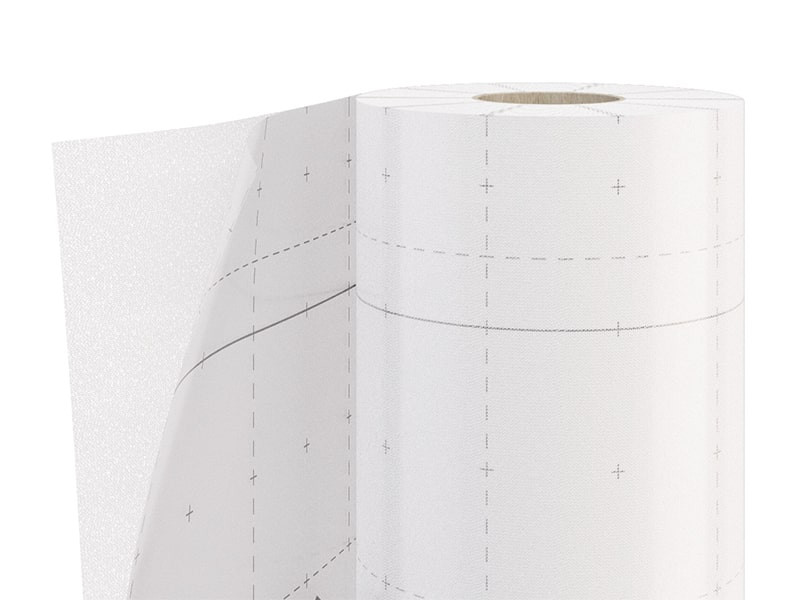

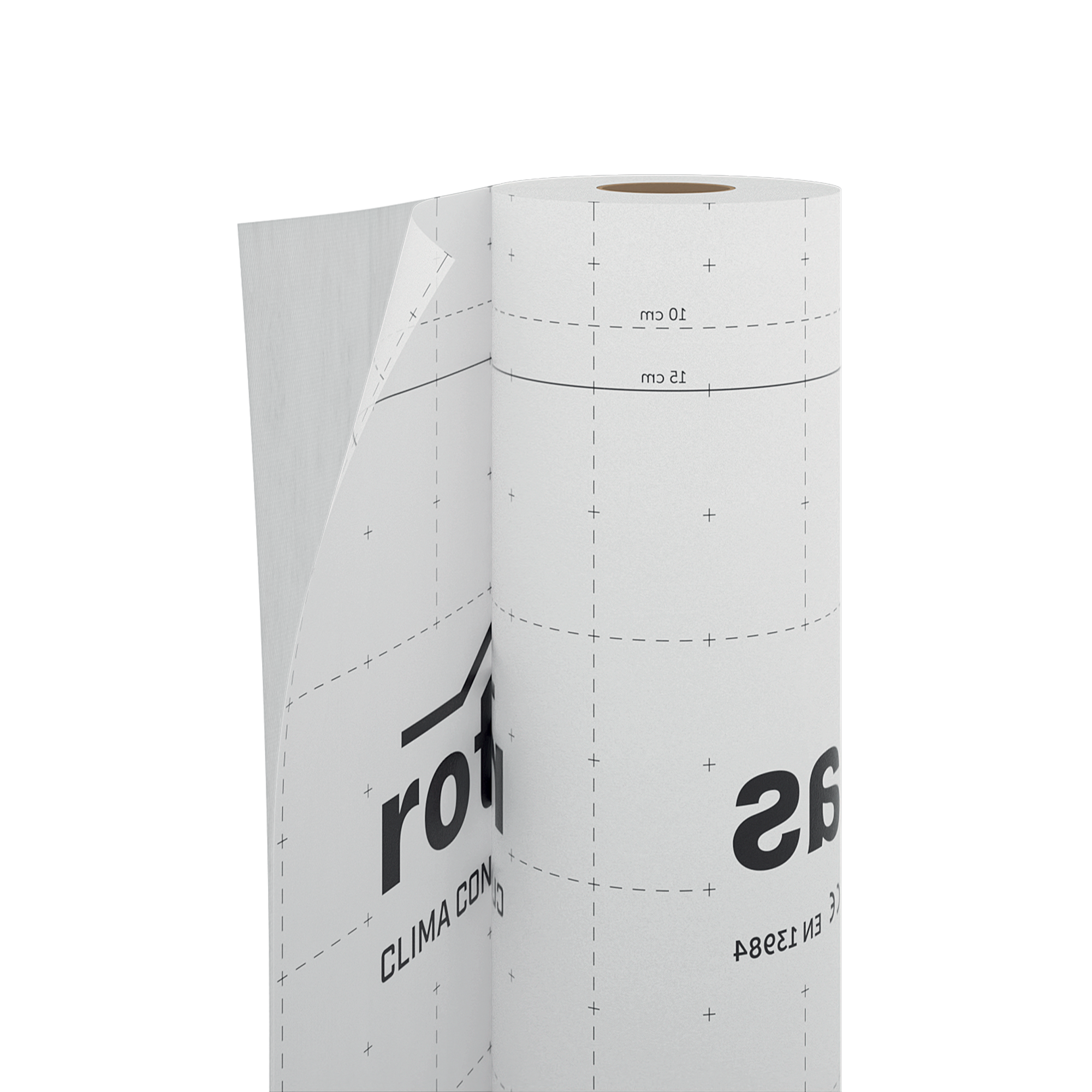

CLIMA CONTROL 80 ist die Bahn für die variable Wasserdampfregelung in Holzkonstruktionen.
Es handelt sich um eines der Produkte von Rothoblaas, das vom Passivhaus Institut geprüft und als luftdichte Komponente zertifiziert wurde.
Sie besteht aus einer Funktionsfolie aus Polyamid mit Trägereinlage aus Polypropylen. Zum Aufbringen auf Dächern und an Wänden auf der Innenseite der Gebäudehülle.
CLIMA CONTROL 80, DIE PASSIVHAUS-ZERTIFIZIERTE LÖSUNG, DIE SICH VON DER DAMPFBREMSE IN EINE DIFFUSIONSOFFENE BAHN VERWANDELT
CLIMA CONTROL 80 gewährleistet variablen Wasserdampfdiffusionswiderstand. Bei geringer Feuchtigkeit dient sie als Dampfbremse; bei hoher Feuchtigkeit wird sie zur diffusionsoffenen Bahn.
Bei Kontakt mit hoher Feuchtigkeit kann sich die Bahn von der Dampfbremse in eine diffusionsoffene Bahn verwandeln und gewährleistet auf diese Weise die Rücktrocknung der Gebäudehülle. Dank der Fähigkeit, den Wasserdampfdurchgang abhängig vom Klima und der Feuchtigkeit zu regeln, bietet sie maximalen Schutz für Holzkonstruktionen.
Die ideale Bahn zur Steigerung der Energieeffizienz bei Bauen im Bestand und Sanierungen: Sie kann mit der Isolierung der Gebäudehülle von innen verwendet werden und garantiert so vollkommenen Schutz der Konstruktion vor Kondensatbildung in den Dämmschichten. Transparent, ausgesprochen einfach zu verlegen.
Technische Dokumentation
Technisches Datenblatt
|
|
|---|---|
Passivhaus-Zertifikat
|
|
| Leistungserklärung (DOP) | Herunterladen |
BIM.rfa File
|
|
Xml-File WUFI
|
|
Verlegeanleitung
|
|
| Environmental Product Declaration (EPD) | Herunterladen |
Test Report
|
CLIMA CONTROL 80
| ART.-NR. | Beschreibung | Tape | H
[m]
|
L
[m]
|
A
[m²]
|
H
[ft]
|
L
[ft]
|
A
[sft]
|
Stk./Palette |
|---|---|---|---|---|---|---|---|---|---|
| CLIMA80 | CLIMA CONTROL 80 | - | 1.5 | 50 | 75 | 4' 11'' | 164 | 807 | 81 |
| CLIMA8030 | CLIMA CONTROL 80 3m | - | 3 | 50 | 150 | 9' 10 1/8'' | 164 | 1615 | 30 |
Technische Daten
| Eigenschaften | Norm | Geprüfte Werte | USC-Konversion |
|---|---|---|---|
| Flächenbezogene Masse | EN 1849-2 | 80 g/m² | 0.26 oz/ft² |
| Stärke | EN 1849-2 | 0,22 mm | 9 mil |
| Variable Wasserdampfdiffusionswiderstand (Sd) | EN 12572 | 0,15 / 5 m | 23.31 / 0.699 PERM |
| Wasserdampfdiffusionswiderstand (dry cup) | ASTM E96/ E96M | 1.86 PERM | - |
| Wasserdampfdiffusionswiderstand (dry cup) | ASTM E96/ E96M | 106 ng/(s·m²·Pa) | - |
| Wasserdampfdiffusionswiderstand (wet cup) | ASTM E96/ E96M | 10.6 PERM | - |
| Wasserdampfdiffusionswiderstand (wet cup) | ASTM E96/ E96M | 605 ng/(s·m²·Pa) | - |
| Höchstzugkraft MD/CD | EN 12311-2 | > 120 / 90 N/50mm | > 14 / 10 lb/in |
| Dehnung MD/CD | EN 12311-2 | 50 / 50 % | - |
| Nagelreißfestigkeit MD/CD | EN 12310-1 | > 40 / 40 N | > 9 / 9 lbf |
| Wasserundurchlässigkeit | EN 1928 | konform | - |
| Temperaturbeständigkeit | - | -20 / 80 °C | -4 / 176 °F |
| Brandverhalten | EN 13501-1 | Klasse E | - |
| Widerstand gegen Luftdurchgang | EN 12114 | < 0,002 m³/(m²·h·50Pa) | < 0 cfm/ft² at 50Pa |
| Widerstand gegen Luftdurchgang | ASTM E 2178 | 3.66 cmf/ft² | - |
| - nach künstlicher Alterung | EN 1296 / EN 1931 | konform | - |
| - Alkalibeständigkeit | EN 1847 / EN 12311-2 | k. A. | - |
| Wärmeleitfähigkeit (λ) | - | 0,2 W/(m·K) | 1.39 (BTU·in)/(h·ft²·°F) |
| Spezifische Wärmekapazität | - | 1700 J/(kg·K) | - |
| Dichte | - | ca. 400 kg/m³ | - |
| Variable Wasserdampfdiffusionswiderstandszahl (μ) | - | ca. 1000 / 25000 | - |
| VOC-Gehalt | - | 0 % | - |
Specifications
Lieferung und Installation von Variable dampfbremsende Bahn, Typologie CLIMA CONTROL 80
CE-Kennzeichnung nach : EN 13984
Eigenschaften:
Flächenbezogene Masse [g/m²] : 80
Wasserdampfdurchlässigkeit Sd [m] : 0,15/5
Höchstzugkraft MD/CD [N/50mm] : >120/90
Dehnung MD/CD [%] : 50/50
Weiterreißwiderstand MD/CD [N] : >40/40
Wasserundurchlässigkeit : conforme
VOC-Emissionen (% (Klasse A+)) : 0
Wärmebeständigkeit [°C] : -20/+80
Brandverhalten : classe E
Indicazioni di posa per: TETTO

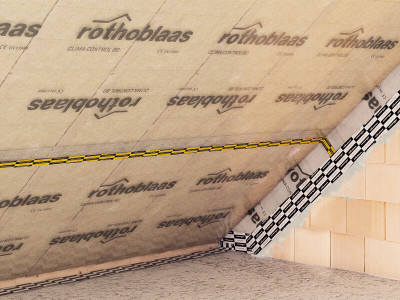

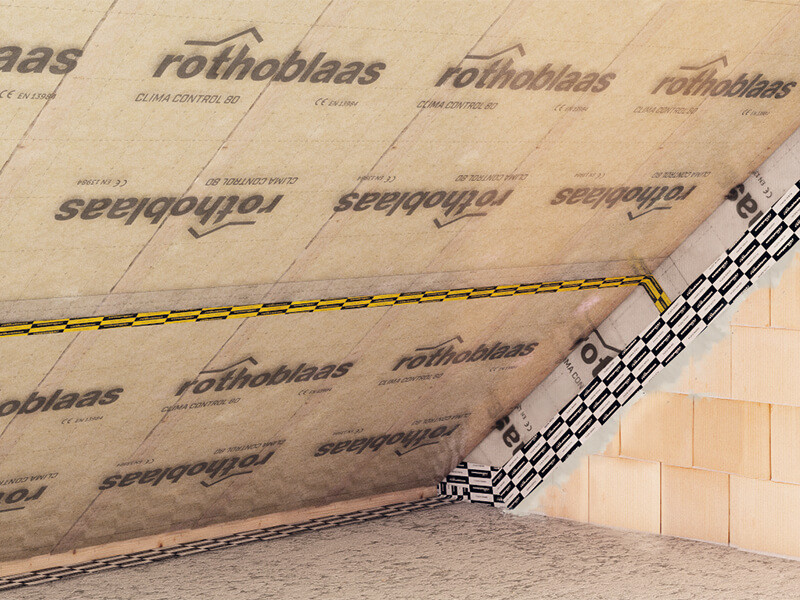

CLIMA CONTROL 80 wird parallel zur Traufe verlegt, ausgehend von der Dachunterkante. Entsprechend der guten Baupraxis muss die zweite Schicht die vorherige mindestens 10-20 cm überlagern (abhängig von der Dachneigung); siehe Grundriss. Die Folie muss mit einer mechanischen Befestigungsvorrichtung an einem durchgehenden Untergrund gesichert werden (z. B. HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Nachdem die Oberseite des Daches erreicht wurde, empfiehlt es sich, dass die Bahn mindestens 30 cm über die Firstlinie hinausragt, sodass eine perfekte Überlappung mit den Folienschichten entsteht, die sich auf der anderen Seite der Dachfläche überlagern werden. Außerdem sollten sich die Folien auch bei Kopfverbindungen mindestens 30 cm überlagern. Für eine korrekte Luft- und Wasserdichtheit empfiehlt sich die Verwendung von ALU BAND, SEAL BAND, EASY BAND, SPEEDY BAND, SOLID BAND, FLEXY BAND, SMART BAND, PLASTER BAND, DOUBLE BAND, SUPRA BAND, BUTYL BAND, MEMBRANE GLUE, SUPERB GLUE, ECO GLUE, FIRE SEALING, FIRE FOAM, FIRE STRIPE, FRONT BAND UV 222.Ein integriertes doppelseitiges Klebeband kann die korrekte Luft- und Wasserabdichtung ersetzen.
Indicazioni di posa per: PARETE

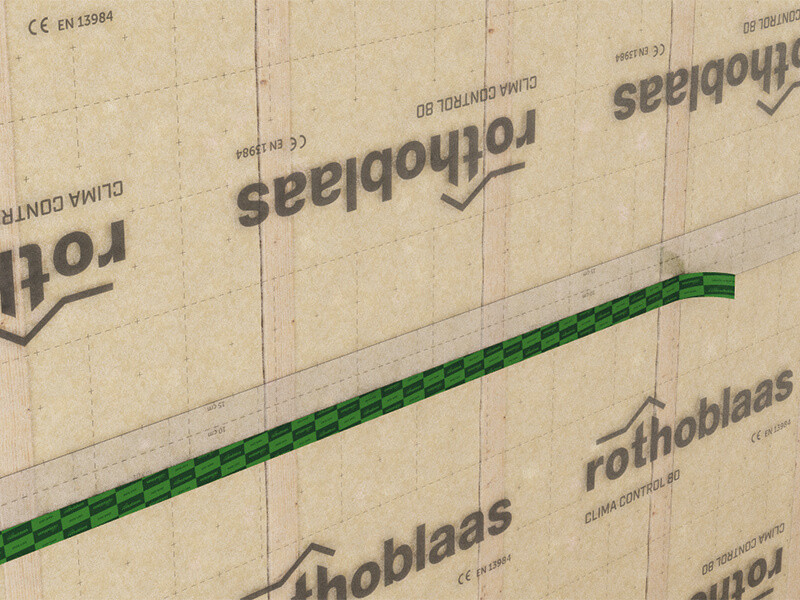

CLIMA CONTROL 80 wird parallel zur Richtschwelle bzw. bei Wandverlegung parallel zum Boden verlegt. Die zweite Schicht muss die vorherige mindestens 15 cm überlagern. Jede Schicht muss mit einer mechanischen Befestigungsvorrichtung am Untergrund gesichert werden (z. B. HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Außerdem empfiehlt es sich, die Folien auch bei Kopfverbindungen mindestens 30 cm zu überlagern. Für eine korrekte Luft- und Wasserdichtheit empfiehlt sich die Verwendung von ALU BAND, SEAL BAND, EASY BAND, SPEEDY BAND, SOLID BAND, FLEXY BAND, SMART BAND, PLASTER BAND, DOUBLE BAND, SUPRA BAND, BUTYL BAND, MEMBRANE GLUE, SUPERB GLUE, ECO GLUE, FIRE SEALING, FIRE FOAM, FIRE STRIPE, FRONT BAND UV 222 während bei rauen Oberflächen der Einsatz von PRIMER in Betracht gezogen werden sollte, zusätzlich zu FLEXI BAND, PRIMER SPAY, PRIMER .
Zusammensetzung
| OBERE SCHICHT | - |
|---|---|
| UNTERE SCHICHT | PP-Vlies |
