HOCHDIFFUSIONSOFFENE BAHN

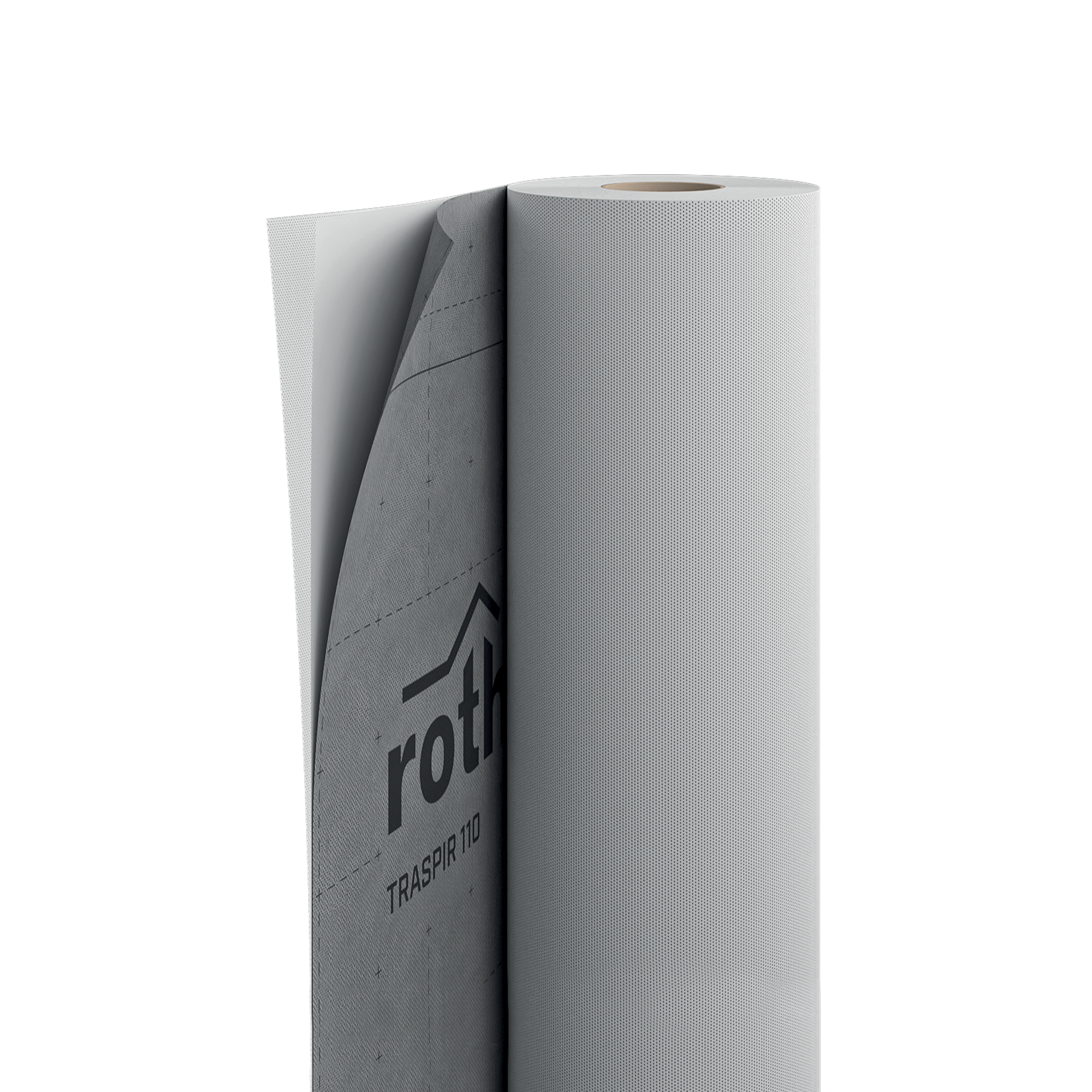

TRASPIR 110
Die hochdiffusionsoffene Bahn TRASPIR 110 ist für die Optimierung der Winddichtung ausgelegt, wobei sie den ungehinderten Luftdurchgang beschränkt, um die Konstruktion vor dem Eindringen kalter Strömungen im Winter oder warmer Strömungen im Sommer zu schützen.

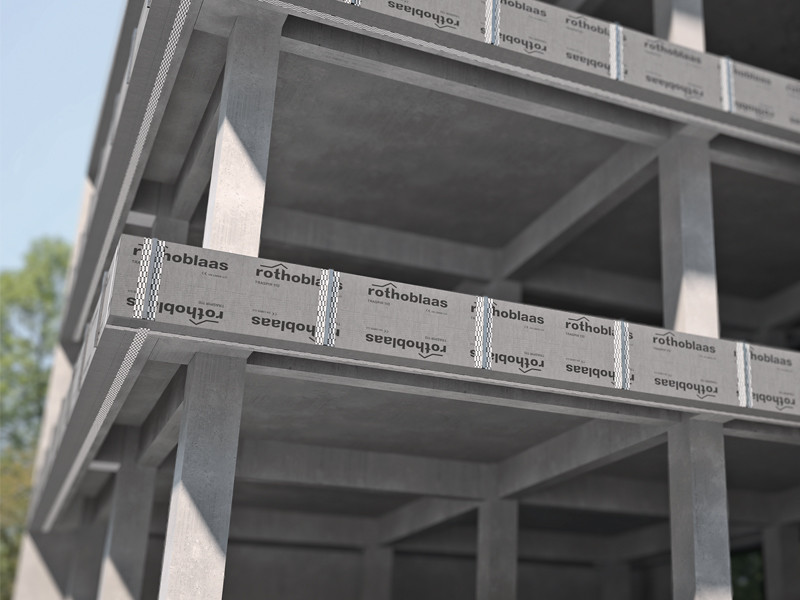

Das Produkt ist von SINTEF für eine höhere Qualitätsgarantie sowie vom französischen CSTB in Klasse R1 zertifiziert und besteht aus einer mikroporösen Folie und Schutzschichten aus Polypropylen. TRASPIR 110 wird sowohl auf der Außenseite als auch der Innenseite von Wänden und Dächern aufgebracht. Für noch kürzere Verlegezeiten ist es auch in der Version zu 3 Metern erhältlich. TRASPIR 110, die resistente und leichte hochdiffusionsoffene Bahn zum Verlegen auf Dächern und an Wänden
Technische Dokumentation
Technisches Datenblatt
|
|
|---|---|
| Leistungserklärung (DOP) | Herunterladen |
BIM.rfa File
|
|
Xml-File WUFI
|
|
Verlegeanleitung
|
|
| Environmental Product Declaration (EPD) | Herunterladen |
TRASPIR 110
| ART.-NR. | Beschreibung | Tape | H
[m]
|
L
[m]
|
A
[m²]
|
H
[ft]
|
L
[ft]
|
A
[sft]
|
Stk./Palette |
|---|---|---|---|---|---|---|---|---|---|
| T110 | TRASPIR 110 | - | 1.5 | 50 | 75 | 4' 11'' | 164 | 807 | 36 |
| T11030 | TRASPIR 110 3m | - | 3 | 50 | 150 | 9' 10 1/8'' | 164 | 1615 | 36 |
Technische Daten
| Eigenschaften | Norm | Geprüfte Werte | USC-Konversion |
|---|---|---|---|
| Flächenbezogene Masse | EN 1849-2 | 112 g/m² | 0.37 oz/ft² |
| Stärke | EN 1849-2 | 0,4 mm | 16 mil |
| Wasserdampfdiffusionswiderstand (Sd) | EN 1931 | 0,03 m | 116.55 PERM |
| Wasserdampfdiffusionswiderstand (dry cup) | ASTM E96/ E96M | 101 PERM | - |
| Wasserdampfdiffusionswiderstand (dry cup) | ASTM E96/ E96M | 5810 ng/(s·m²·Pa) | - |
| Höchstzugkraft MD/CD | EN 12311-1 | 250 / 165 N/50mm | 29 / 19 lb/in |
| Dehnung MD/CD | EN 12311-1 | 50 / 70 % | - |
| Nagelreißfestigkeit MD/CD | EN 12310-1 | 115 / 135 N | 26 / 30 lbf |
| Wasserundurchlässigkeit | EN 1928 | Klasse W1 | - |
| Temperaturbeständigkeit | - | -40 / 80 °C | -40 / 176 °F |
| Brandverhalten | EN 13501-1 | Klasse E | - |
| Widerstand gegen Luftdurchgang | EN 12114 | < 0,02 m³/(m²·h·50Pa) | < 0.001 cfm/ft² at 50Pa |
| Wärmeleitfähigkeit (λ) | - | 0,3 W/(m·K) | 2.08 (BTU·in)/(h·ft²·°F) |
| Spezifische Wärmekapazität | - | 1800 J/(kg·K) | - |
| Dichte | - | ca. 264 kg/m³ | - |
| Wasserdampfdiffusionswiderstandszahl (μ) | - | ca. 50 | - |
| VOC-Gehalt | - | 0 % | - |
| UV-Beständigkeit | EN 13859-2 | 3 Monate | - |
| Exposition gegenüber Witterungseinflüssen | - | 2 Wochen | - |
| Wassersäule | ISO 811 | > 280 cm | > 110.236224 in |
| Nach künstlicher Alterung - Wasserundurchlässigkeit | EN 1297 / EN 1928 | Klasse W1 | - |
| Nach künstlicher Alterung - Höchstzugkraft MD/CD | EN 1297 / EN 12311-1 | 220 / 145 N/50mm | 25 / 17 lb/in |
| Nach künstlicher Alterung - Dehnung | EN 1297 / EN 12311-1 | 40 / 60 % | - |
| Kaltbiegeverhalten | EN 1109 | -30 / °C | -22 / °F |
| Widerstand gegen Schlagregen | TU Berlin | - | - |
| Durchdringfestigkeit gegenüber Wasser von Außenwänden bei 300 Pa | ASTM E331 | bestanden | - |
| Luftsperre (vor und nach Alterung) | CAN/ULC-S741 | konform | - |
| Luftsperre | ASTM E2178 | bestanden | - |
Specifications
Lieferung und Installation von Hochdiffusionsoffene Bahn, Typologie TRASPIR 110
CE-Kennzeichnung nach : EN 13859-1/2
Eigenschaften:
Flächenbezogene Masse [g/m²] : 112
Wasserdampfdurchlässigkeit Sd [m] : 0,03
Höchstzugkraft MD/CD [N/50mm] : 250/165
Dehnung MD/CD [%] : 50/70
Weiterreißwiderstand MD/CD [N] : 115/135
Wasserundurchlässigkeit : classe W1
VOC-Emissionen (% (Klasse A+)) : 0
Wärmebeständigkeit [°C] : -40/+80
Brandverhalten : classe E
Indicazioni di posa per: TETTO
TRASPIR 110 wird parallel zur Traufe verlegt, ausgehend von der Dachunterkante. Entsprechend der guten Baupraxis muss die zweite Schicht die vorherige mindestens 10-20 cm überlagern (abhängig von der Dachneigung); siehe Grundriss. Die Folie muss mit einer mechanischen Befestigungsvorrichtung an einem durchgehenden Untergrund gesichert werden (z. B. HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Nachdem die Oberseite des Daches erreicht wurde, empfiehlt es sich, dass die Bahn mindestens 30 cm über die Firstlinie hinausragt, sodass eine perfekte Überlappung mit den Folienschichten entsteht, die sich auf der anderen Seite der Dachfläche überlagern werden. Außerdem sollten sich die Folien auch bei Kopfverbindungen mindestens 30 cm überlagern. Für eine korrekte Luft- und Wasserdichtheit empfiehlt sich die Verwendung von EASY BAND, SPEEDY BAND, FLEXI BAND, FLEXI BAND UV, SOLID BAND, PLASTER BAND, SMART BAND, FACADE BAND UV, FRONT BAND UV, FRONT BAND UV 210, DOUBLE BAND, SUPRA BAND, BUTYL BAND, OUTSIDE GLUE, FIRE SEALING, FIRE STRIPE.Ein integriertes doppelseitiges Klebeband kann die korrekte Luft- und Wasserabdichtung ersetzen.
Indicazioni di posa per: PARETE
TRASPIR 110 wird parallel zur Richtschwelle bzw. bei Wandverlegung parallel zum Boden verlegt. Die zweite Schicht muss die vorherige mindestens 15 cm überlagern. Jede Schicht muss mit einer mechanischen Befestigungsvorrichtung am Untergrund gesichert werden (z. B. HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Außerdem empfiehlt es sich, die Folien auch bei Kopfverbindungen mindestens 30 cm zu überlagern. Für eine korrekte Luft- und Wasserdichtheit empfiehlt sich die Verwendung von EASY BAND, SPEEDY BAND, FLEXI BAND, FLEXI BAND UV, SOLID BAND, PLASTER BAND, SMART BAND, FACADE BAND UV, FRONT BAND UV, FRONT BAND UV 210, DOUBLE BAND, SUPRA BAND, BUTYL BAND, OUTSIDE GLUE, FIRE SEALING, FIRE STRIPE während bei rauen Oberflächen der Einsatz von PRIMER in Betracht gezogen werden sollte, zusätzlich zu FLEXI BAND, PRIMER SPAY, PRIMER .
Zusammensetzung
| OBERE SCHICHT | PP-Vlies |
|---|---|
| ZWISCHENSCHICHT | Atmungsaktive PP-Folie |
| UNTERE SCHICHT | PP-Vlies |
