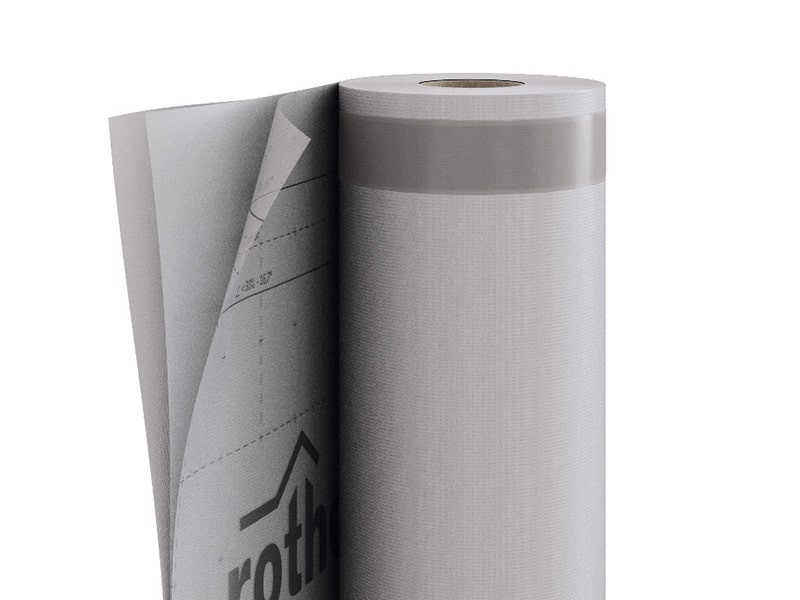

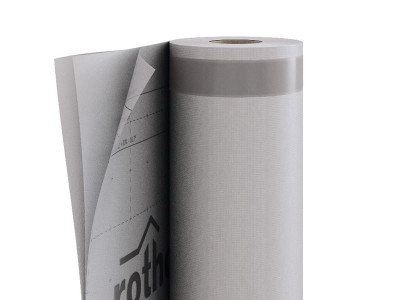

HOCHDIFFUSIONSOFFENE BAHN
TRASPIR 150
Die hochdiffusionsoffene Bahn TRASPIR 150 optimiert die Luftdichtheit, wobei sie den ungehinderten Luftdurchgang beschränkt und die Konstruktion vor dem Eindringen warmer Strömungen im Sommer bzw. kalter Strömungen im Winter schützt.
TRASPIR 150, die flexible Bahn für die Abdichtung, die optimale Luftdichtheit garantiert
Erhältlich mit oder ohne integriertes Tape wie auch in der Ausführung zu 3 Metern; zertifiziert vom französischen CSTB in der Klasse R2. Sie besteht aus einer mikroporösen Folie und Schutzschichten aus Polypropylen und ist ausgelegt zum Aufbringen auf der Außenseite und Innenseite von Wänden und Dächern.
Technische Dokumentation
Technisches Datenblatt
|
|
|---|---|
| Leistungserklärung (DOP) | Herunterladen |
Ausschreibungstext
|
|
BIM.rfa File
|
|
Xml-File WUFI
|
|
Verlegeanleitung
|
TRASPIR 150
| ART.-NR. | Beschreibung | Tape | H
[m]
|
L
[m]
|
A
[m²]
|
H
[ft]
|
L
[ft]
|
A
[sft]
|
Stk./Palette |
|---|---|---|---|---|---|---|---|---|---|
| T150 | TRASPIR 150 | - | 1.5 | 50 | 75 | 4' 11'' | 164 | 807 | 28 |
| TTT150 | TRASPIR 150 TT | TT | 1.5 | 50 | 75 | 4' 11'' | 164 | 807 | 28 |
| T15030 | TRASPIR 150 3m | - | 3 | 50 | 150 | 9' 10 1/8'' | 164 | 1615 | 20 |
Technische Daten TRASPIR 150
| Eigenschaften | Norm | Geprüfte Werte | USC-Konversion |
|---|---|---|---|
| Flächenbezogene Masse | EN 1849-2 | 150 g/m² | 0.49 oz/ft² |
| Stärke | EN 1849-2 | 0,7 mm | 28 mil |
| Wasserdampfdiffusionswiderstand (Sd) | EN 1931 | 0,02 m | 174.825 PERM |
| Wasserdampfdiffusionswiderstand (dry cup) | ASTM E96/ E96M | 125 PERM | - |
| Wasserdampfdiffusionswiderstand (dry cup) | ASTM E96/ E96M | 7115 ng/(s·m²·Pa) | - |
| Höchstzugkraft MD/CD | EN 12311-1 | 350 / 210 N/50mm | 40 / 24 lb/in |
| Dehnung MD/CD | EN 12311-1 | 100 / 125 % | - |
| Nagelreißfestigkeit MD/CD | EN 12310-1 | 190 / 225 N | 43 / 51 lbf |
| Wasserundurchlässigkeit | EN 1928 | Klasse W1 | - |
| Temperaturbeständigkeit | - | -40 / 80 °C | -40 / 176 °F |
| Brandverhalten | EN 13501-1 | Klasse E | - |
| Widerstand gegen Luftdurchgang | EN 12114 | < 0,04 m³/(m²·h·50Pa) | < 0.002 cfm/ft² at 50Pa |
| Wärmeleitfähigkeit (λ) | - | 0,3 W/(m·K) | 2.08 (BTU·in)/(h·ft²·°F) |
| Spezifische Wärmekapazität | - | 1800 J/(kg·K) | - |
| Dichte | - | ca. 215 kg/m³ | - |
| Wasserdampfdiffusionswiderstandszahl (μ) | - | ca. 40 | - |
| VOC-Gehalt | - | 0 % | - |
| UV-Beständigkeit | EN 13859-2 | 3 Monate | - |
| Exposition gegenüber Witterungseinflüssen | - | 2 Wochen | - |
| Wassersäule | ISO 811 | > 250 cm | > 98.4252 in |
| Nach künstlicher Alterung - Wasserundurchlässigkeit | EN 1297 / EN 1928 | Klasse W1 | - |
| Nach künstlicher Alterung - Höchstzugkraft MD/CD | EN 1297 / EN 12311-1 | 310 / 180 N/50mm | 35 / 21 lb/in |
| Nach künstlicher Alterung - Dehnung | EN 1297 / EN 12311-1 | 45 / 60 % | - |
| Kaltbiegeverhalten | EN 1109 | -40 / °C | -40 / °F |
Technische Daten TRASPIR 150 OLD
| Eigenschaften | Norm | Geprüfte Werte | USC-Konversion |
|---|---|---|---|
| Flächenbezogene Masse | EN 1849-2 | 150 g/m² | 0.49 oz/ft² |
| Stärke | EN 1849-2 | 0,5 mm | 20 mil |
| Wasserdampfdiffusionswiderstand (Sd) | EN 1931 | 0,05 m | 69.93 PERM |
| Höchstzugkraft MD/CD | EN 12311-1 | 315 / 250 N/50mm | 36 / 29 lb/in |
| Dehnung MD/CD | EN 12311-1 | 61 / 66 % | - |
| Nagelreißfestigkeit MD/CD | EN 12310-1 | 255 / 270 N | 57 / 61 lbf |
| Wasserundurchlässigkeit | EN 1928 | Klasse W1 | - |
| Temperaturbeständigkeit | - | -40 / 80 °C | -40 / 176 °F |
| Brandverhalten | EN 13501-1 | Klasse E | - |
| Widerstand gegen Luftdurchgang | EN 12114 | 0 m³/(m²·h·50Pa) | 0 cfm/ft² at 50Pa |
| Wärmeleitfähigkeit (λ) | - | 0,3 W/(m·K) | 2.08 (BTU·in)/(h·ft²·°F) |
| Spezifische Wärmekapazität | - | 1800 J/(kg·K) | - |
| Dichte | - | ca. 300 kg/m³ | - |
| Wasserdampfdiffusionswiderstandszahl (μ) | - | ca. 100 | - |
| VOC-Gehalt | - | 0 % | - |
| UV-Beständigkeit | EN 13859-2 | 3 Monate | - |
| Exposition gegenüber Witterungseinflüssen | - | 4 Wochen | - |
| Wassersäule | ISO 811 | > 300 cm | > 118.11024 in |
| Nach künstlicher Alterung - Wasserundurchlässigkeit | EN 1297 / EN 1928 | Klasse W1 | - |
| Nach künstlicher Alterung - Höchstzugkraft MD/CD | EN 1297 / EN 12311-1 | 295 / 225 N/50mm | 34 / 26 lb/in |
| Nach künstlicher Alterung - Dehnung | EN 1297 / EN 12311-1 | 45 / 47 % | - |
| Kaltbiegeverhalten | EN 1109 | -40 / °C | -40 / °F |
| Widerstand gegen Schlagregen | TU Berlin | bestanden | - |
Specifications
Lieferung und Installation von Hochdiffusionsoffene Bahn, Typologie TRASPIR 150
CE-Kennzeichnung nach : EN 13859-1/2
Eigenschaften:
Flächenbezogene Masse [g/m²] : 150
Wasserdampfdurchlässigkeit Sd [m] : 0,05
Höchstzugkraft MD/CD [N/50mm] : 315/250
Dehnung MD/CD [%] : 61/66
Weiterreißwiderstand MD/CD [N] : 255/270
Wasserundurchlässigkeit : classe W1
VOC-Emissionen (% (Klasse A+)) : 0
Wärmebeständigkeit [°C] : -40/+80
Indicazioni di posa per: PARETE
TRASPIR 150 wird parallel zur Richtschwelle bzw. bei Wandverlegung parallel zum Boden verlegt. Die zweite Schicht muss die vorherige mindestens 15 cm überlagern. Jede Schicht muss mit einer mechanischen Befestigungsvorrichtung am Untergrund gesichert werden (z. B. HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Außerdem empfiehlt es sich, die Folien auch bei Kopfverbindungen mindestens 30 cm zu überlagern. Für eine korrekte Luft- und Wasserdichtheit empfiehlt sich die Verwendung von EASY BAND, SPEEDY BAND, FLEXI BAND, FLEXI BAND UV, SOLID BAND, PLASTER BAND, SMART BAND, FACADE BAND UV, FRONT BAND UV, FRONT BAND UV 210, DOUBLE BAND, SUPRA BAND, BUTYL BAND, OUTSIDE GLUE, FIRE SEALING, FIRE STRIPE während bei rauen Oberflächen der Einsatz von PRIMER in Betracht gezogen werden sollte, zusätzlich zu FLEXI BAND, PRIMER SPAY, PRIMER .
Indicazioni di posa per: TETTO
TRASPIR 150 wird parallel zur Traufe verlegt, ausgehend von der Dachunterkante. Entsprechend der guten Baupraxis muss die zweite Schicht die vorherige mindestens 10-20 cm überlagern (abhängig von der Dachneigung); siehe Grundriss. Die Folie muss mit einer mechanischen Befestigungsvorrichtung an einem durchgehenden Untergrund gesichert werden (z. B. HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Nachdem die Oberseite des Daches erreicht wurde, empfiehlt es sich, dass die Bahn mindestens 30 cm über die Firstlinie hinausragt, sodass eine perfekte Überlappung mit den Folienschichten entsteht, die sich auf der anderen Seite der Dachfläche überlagern werden. Außerdem sollten sich die Folien auch bei Kopfverbindungen mindestens 30 cm überlagern. Für eine korrekte Luft- und Wasserdichtheit empfiehlt sich die Verwendung von EASY BAND, SPEEDY BAND, FLEXI BAND, FLEXI BAND UV, SOLID BAND, PLASTER BAND, SMART BAND, FACADE BAND UV, FRONT BAND UV, FRONT BAND UV 210, DOUBLE BAND, SUPRA BAND, BUTYL BAND, OUTSIDE GLUE, FIRE SEALING, FIRE STRIPE.Ein integriertes doppelseitiges Klebeband kann die korrekte Luft- und Wasserabdichtung ersetzen.
Zusammensetzung TRASPIR 150
| OBERE SCHICHT | PP-Vlies |
|---|---|
| ZWISCHENSCHICHT | Atmungsaktive PP-Folie |
| UNTERE SCHICHT | PP-Vlies |
Zusammensetzung TRASPIR 150 OLD
| OBERE SCHICHT | PP-Vlies |
|---|---|
| ZWISCHENSCHICHT | Atmungsaktive PP-Folie |
| UNTERE SCHICHT | PP-Vlies |
