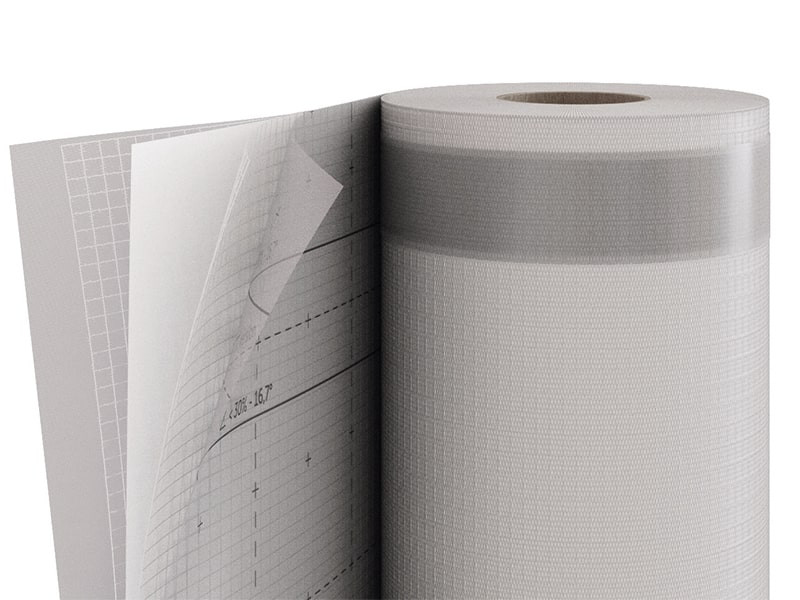

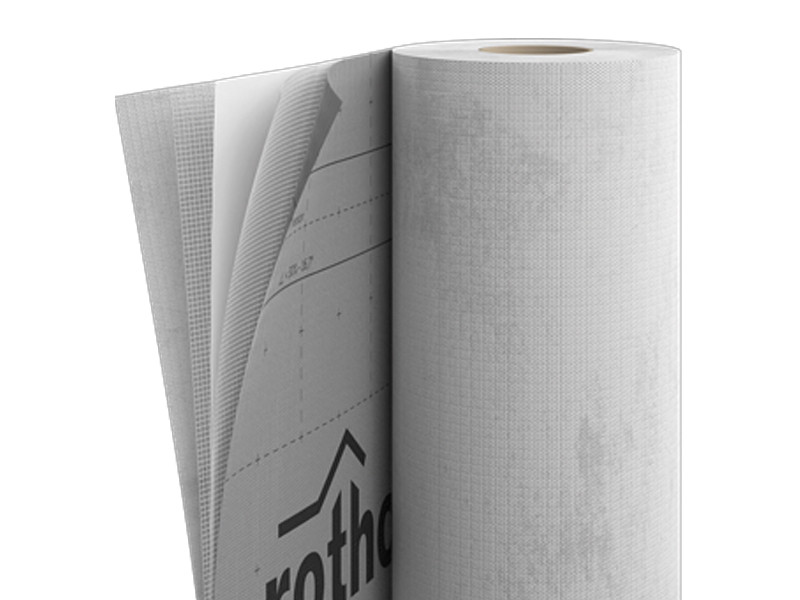

HOCHDIFFUSIONSOFFENE BAHN
TRASPIR DOUBLE NET 270
Die hochdiffusionsoffene Bahn TRASPIR DOUBLE NET 270 begrenzt den ungehinderten Durchgang von Wind und schützt die Außenseite der Konstruktion vor dem Eindringen von kalten Strömungen im Winter oder warmen Strömungen im Sommer.
Sie zeichnet sich durch eine doppelte Gitterverstärkung aus, durch die sie hervorragende mechanische Eigenschaften erhält. Sie besteht aus einer mikroporösen Folie und Schutzschichten aus Polypropylen mit doppelter Gitterverstärkung und ist ausgelegt zum Aufbringen auf der Dachaußenseite und -innenseite.
TRASPIR DOUBLE NET 270, die Bahn mit unschlagbarer mechanischer Festigkeit für alpine Umgebungen und Gebirge
Technische Dokumentation
Technisches Datenblatt
|
|
|---|---|
| Leistungserklärung (DOP) | Herunterladen |
Verlegeanleitung
|
TRASPIR DOUBLE NET 270
| ART.-NR. | Beschreibung | Tape | H
[m]
|
L
[m]
|
A
[m²]
|
H
[ft]
|
L
[ft]
|
A
[sft]
|
Stk./Palette |
|---|---|---|---|---|---|---|---|---|---|
| T270 | TRASPIR DOUBLE NET 270 | - | 1.5 | 50 | 75 | 4' 11'' | 164 | 807 | 16 |
| TTT270 | TRASPIR DOUBLE NET 270 TT | TT | 1.5 | 50 | 75 | 4' 11'' | 164 | 807 | 16 |
Technische Daten
| Eigenschaften | Norm | Geprüfte Werte | USC-Konversion |
|---|---|---|---|
| Flächenbezogene Masse | EN 1849-2 | 270 g/m² | 0.88 oz/ft² |
| Stärke | EN 1849-2 | 1 mm | 39 mil |
| Wasserdampfdiffusionswiderstand (Sd) | EN 1931 | 0,035 m | 99.9 PERM |
| Höchstzugkraft MD/CD | EN 12311-1 | 650 / 800 N/50mm | 74 / 91 lb/in |
| Dehnung MD/CD | EN 12311-1 | 40 / 60 % | - |
| Nagelreißfestigkeit MD/CD | EN 12310-1 | 750 / 550 N | 169 / 124 lbf |
| Wasserundurchlässigkeit | EN 1928 | Klasse W1 | - |
| Temperaturbeständigkeit | - | -40 / 80 °C | -40 / 176 °F |
| Brandverhalten | EN 13501-1 | Klasse E | - |
| Widerstand gegen Luftdurchgang | EN 12114 | < 0,02 m³/(m²·h·50Pa) | < 0.001 cfm/ft² at 50Pa |
| Wärmeleitfähigkeit (λ) | - | 0,3 W/(m·K) | 2.08 (BTU·in)/(h·ft²·°F) |
| Spezifische Wärmekapazität | - | 1800 J/(kg·K) | - |
| Dichte | - | ca. 260 kg/m³ | - |
| Wasserdampfdiffusionswiderstandszahl (μ) | - | ca. 40 | - |
| Verbundfestigkeit | EN 12317-2 | > 550 / N/50mm | > 62.811619 / lb/in |
| VOC-Gehalt | - | 0 % | - |
| UV-Beständigkeit | EN 13859-2 | 3 Monate | - |
| Exposition gegenüber Witterungseinflüssen | - | 4 Wochen | - |
| Wassersäule | ISO 811 | > 500 cm | > 196.8504 in |
| Nach künstlicher Alterung - Wasserundurchlässigkeit | EN 1297 / EN 1928 | Klasse W1 | - |
| Nach künstlicher Alterung - Höchstzugkraft MD/CD | EN 1297 / EN 12311-1 | 620 / 770 N/50mm | 71 / 88 lb/in |
| Nach künstlicher Alterung - Dehnung | EN 1297 / EN 12311-1 | 35 / 55 % | - |
| Kaltbiegeverhalten | EN 1109 | -20 / °C | -4 / °F |
| Widerstand gegen Schlagregen | TU Berlin | bestanden | - |
Specifications
Lieferung und Installation von Hochdiffusionsoffene Bahn, Typologie TRASPIR DOUBLE NET 270
CE-Kennzeichnung nach : EN 13859-1
Eigenschaften:
Flächenbezogene Masse [g/m²] : 270
Wasserdampfdurchlässigkeit Sd [m] : 0,035
Höchstzugkraft MD/CD [N/50mm] : 650/800
Dehnung MD/CD [%] : 40/60
Weiterreißwiderstand MD/CD [N] : 750/550
Wasserundurchlässigkeit : classe W1
VOC-Emissionen (% (Klasse A+)) : 0
Wärmebeständigkeit [°C] : -40/+80
Brandverhalten : classe E
Indicazioni di posa per: TETTO

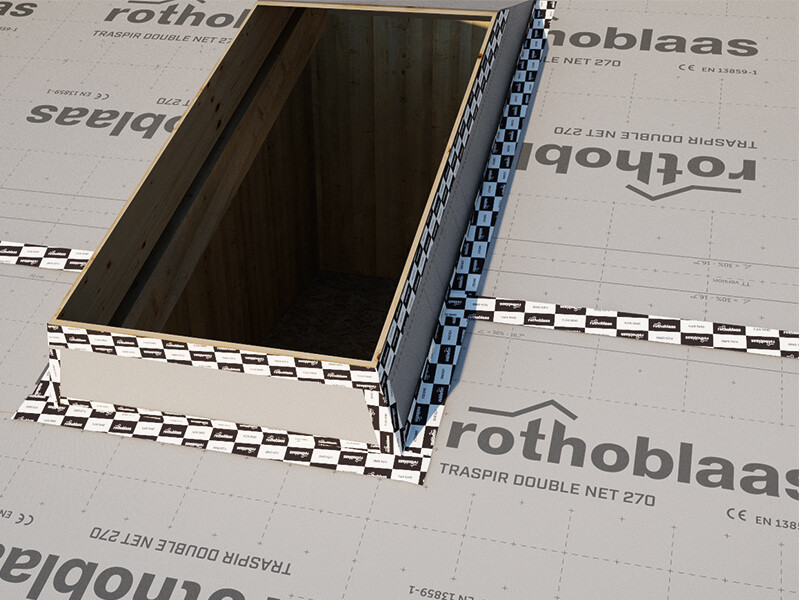

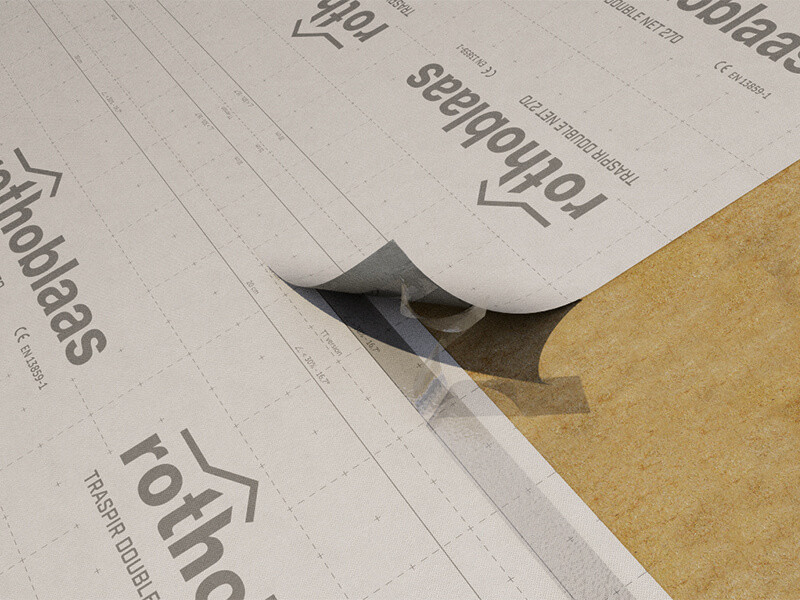

TRASPIR DOUBLE NET 270 wird parallel zur Traufe verlegt, ausgehend von der Dachunterkante. Entsprechend der guten Baupraxis muss die zweite Schicht die vorherige mindestens 10-20 cm überlagern (abhängig von der Dachneigung); siehe Grundriss. Die Folie muss mit einer mechanischen Befestigungsvorrichtung an einem durchgehenden Untergrund gesichert werden (z. B. HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Nachdem die Oberseite des Daches erreicht wurde, empfiehlt es sich, dass die Bahn mindestens 30 cm über die Firstlinie hinausragt, sodass eine perfekte Überlappung mit den Folienschichten entsteht, die sich auf der anderen Seite der Dachfläche überlagern werden. Außerdem sollten sich die Folien auch bei Kopfverbindungen mindestens 30 cm überlagern. Für eine korrekte Luft- und Wasserdichtheit empfiehlt sich die Verwendung von EASY BAND, SPEEDY BAND, FLEXI BAND, FLEXI BAND UV, SOLID BAND, PLASTER BAND, SMART BAND, FACADE BAND UV, FRONT BAND UV, FRONT BAND UV 210, DOUBLE BAND, SUPRA BAND, BUTYL BAND, OUTSIDE GLUE, FIRE SEALING, FIRE STRIPE.Ein integriertes doppelseitiges Klebeband kann die korrekte Luft- und Wasserabdichtung ersetzen.
Indicazioni di posa per: PARETE
TRASPIR DOUBLE NET 270 wird parallel zur Richtschwelle bzw. bei Wandverlegung parallel zum Boden verlegt. Die zweite Schicht muss die vorherige mindestens 15 cm überlagern. Jede Schicht muss mit einer mechanischen Befestigungsvorrichtung am Untergrund gesichert werden (z. B. HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Außerdem empfiehlt es sich, die Folien auch bei Kopfverbindungen mindestens 30 cm zu überlagern. Für eine korrekte Luft- und Wasserdichtheit empfiehlt sich die Verwendung von EASY BAND, SPEEDY BAND, FLEXI BAND, FLEXI BAND UV, SOLID BAND, PLASTER BAND, SMART BAND, FACADE BAND UV, FRONT BAND UV, FRONT BAND UV 210, DOUBLE BAND, SUPRA BAND, BUTYL BAND, OUTSIDE GLUE, FIRE SEALING, FIRE STRIPE während bei rauen Oberflächen der Einsatz von PRIMER in Betracht gezogen werden sollte, zusätzlich zu FLEXI BAND, PRIMER SPAY, PRIMER .
Zusammensetzung
| OBERE SCHICHT | PP-Vlies |
|---|---|
| TRÄGEREINLAGE | Gitterverstärkung aus PP |
| ZWISCHENSCHICHT | Atmungsaktive PP-Folie |
| TRÄGEREINLAGE | Gitterverstärkung aus PP |
| UNTERE SCHICHT | PP-Vlies |
