MONOLITHISCHE DIFFUSIONSOFFENE BAHN
TRASPIR EVO 220

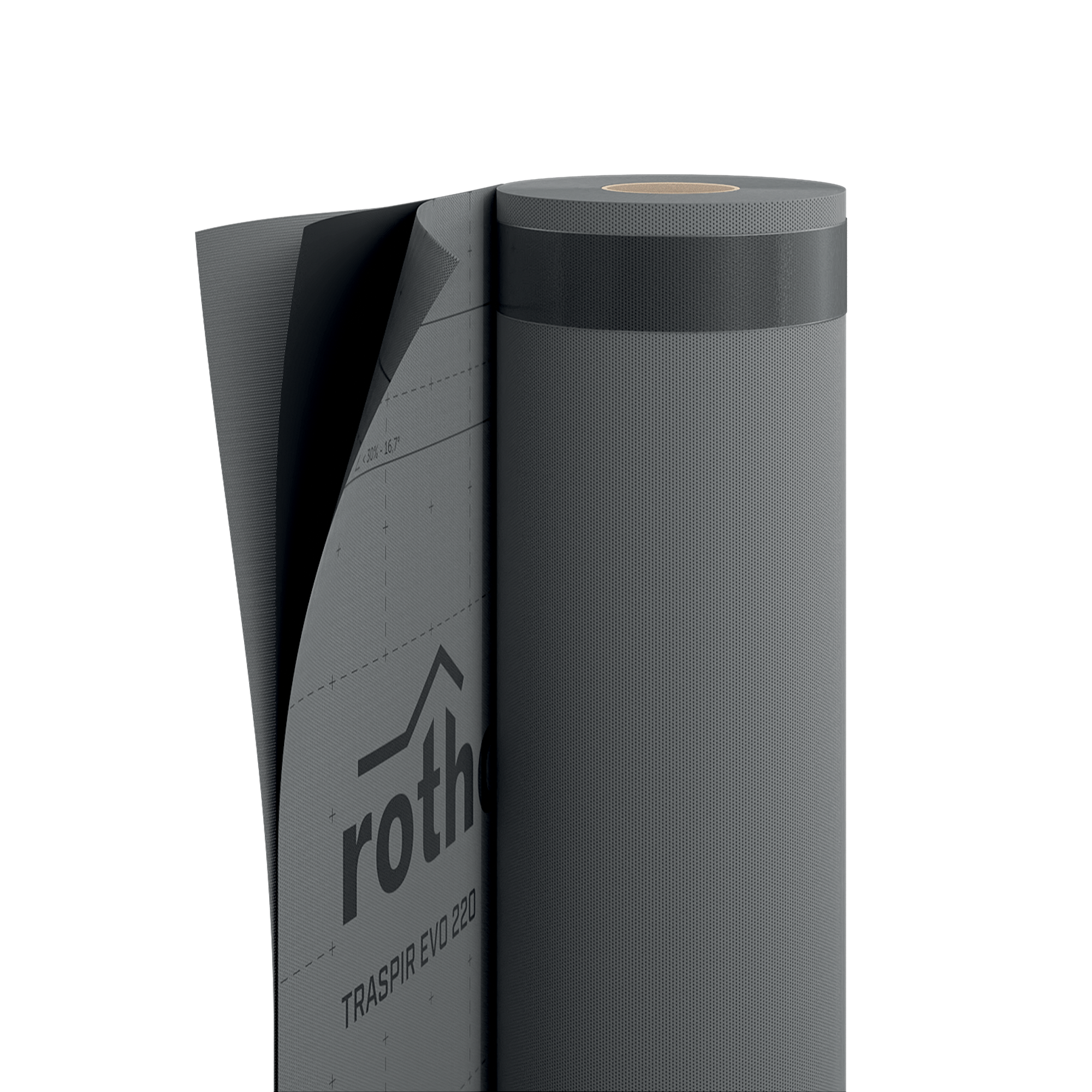

TRASPIR EVO 220 ist die monolithische hochdiffusionsoffene Bahn mit hervorragender Haltbarkeit. Sie besteht aus einer monolithischen Funktionsfolie aus extrudiertem Elastomer zwischen zwei Schutzschichten aus Polypropylen und ist zum Aufbringen auf Wänden und Dächern sowohl auf der Innenseite als auch der Außenseite ausgelegt.
Video
MONOLITHISCHE DIFFUSIONSOFFENE BAHN TRASPIR EVO 220: FLÄCHENBEZOGENE MASSE UND MECHANISCHE FESTIGKEIT FÜR EINWANDFREIE HALTBARKEIT
Die monolithische Bahn TRASPIR EVO 220 garantiert dank der verwendeten speziellen Polymere hervorragende Haltbarkeit selbst bei einer Exposition gegenüber UV-Strahlen beim Aufbringen. Auf der Baustelle sorgt die strukturierte Oberfläche für optimale Rutschfestigkeit.

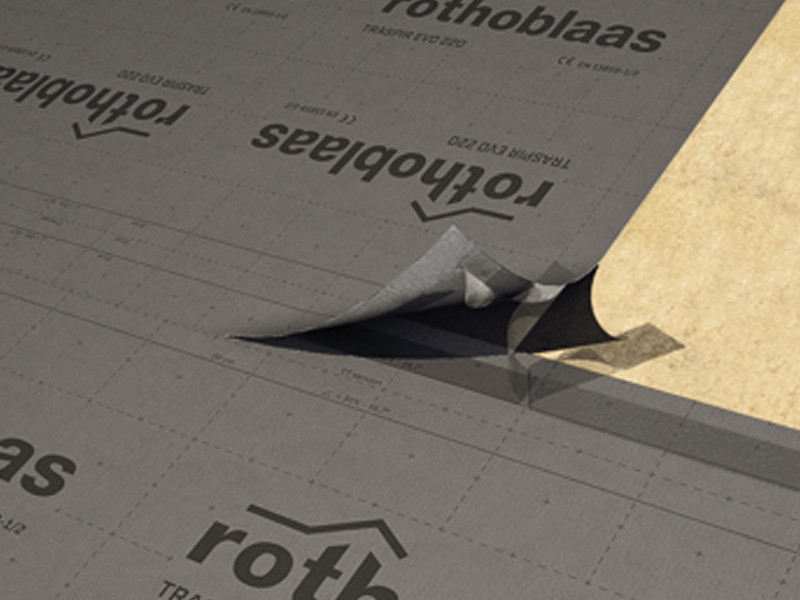

Das besonders breite integrierte Doppel-Tape bietet professionelle Abdichtung und somit perfekten Schutz bei Schlagregen. Die Leistung und die flächenbezogene Masse dieser monolithischen Bahn erfüllen die strengsten Anforderungen der verschiedenen nationalen Normen; sie klassifiziert sich unter den Hochleistungsbahnen im Top-Segment.
Technische Dokumentation
Technisches Datenblatt
|
|
|---|---|
| Leistungserklärung (DOP) | Herunterladen |
Xml-File WUFI
|
|
Verlegeanleitung
|
|
| Environmental Product Declaration (EPD) | Herunterladen |
TRASPIR EVO 220
| ART.-NR. | Beschreibung | Tape | H
[m]
|
L
[m]
|
A
[m²]
|
H
[ft]
|
L
[ft]
|
A
[sft]
|
Stk./Palette |
|---|---|---|---|---|---|---|---|---|---|
| TEVO220 | TRASPIR EVO 220 | - | 1.5 | 50 | 75 | 4' 11'' | 164 | 807 | 20 |
| TTTEVO220 | TRASPIR EVO 220 TT | TT | 1.5 | 50 | 75 | 4' 11'' | 164 | 807 | 20 |
Technische Daten
| Eigenschaften | Norm | Geprüfte Werte | USC-Konversion |
|---|---|---|---|
| Flächenbezogene Masse | EN 1849-2 | 220 g/m² | 0.72 oz/ft² |
| Stärke | EN 1849-2 | 1 mm | 39 mil |
| Wasserdampfdiffusionswiderstand (Sd) | EN 1931 | 0,2 m | 17.483 PERM |
| Höchstzugkraft MD/CD | EN 12311-1 | 385 / 315 N/50mm | 44 / 36 lb/in |
| Dehnung MD/CD | EN 12311-1 | 65 / 80 % | - |
| Nagelreißfestigkeit MD/CD | EN 12310-1 | 345 / 425 N | 78 / 96 lbf |
| Wasserundurchlässigkeit | EN 1928 | Klasse W1 | - |
| Temperaturbeständigkeit | - | -40 / 80 °C | -40 / 176 °F |
| Brandverhalten | EN 13501-1 | Klasse E | - |
| Widerstand gegen Luftdurchgang | EN 12114 | 0 m³/(m²·h·50Pa) | 0 cfm/ft² at 50Pa |
| Wärmeleitfähigkeit (λ) | - | 0,3 W/(m·K) | 2.08 (BTU·in)/(h·ft²·°F) |
| Spezifische Wärmekapazität | - | 1800 J/(kg·K) | - |
| Dichte | - | ca. 220 kg/m³ | - |
| Wasserdampfdiffusionswiderstandszahl (μ) | - | ca. 80 | - |
| Verbundfestigkeit | EN 12317-2 | > 250 / N/50mm | > 28.550736 / lb/in |
| VOC-Gehalt | - | 0 % | - |
| UV-Beständigkeit | EN 13859-2 | 4 Monate | - |
| Exposition gegenüber Witterungseinflüssen | - | 8 Wochen | - |
| Wassersäule | ISO 811 | > 500 cm | > 196.8504 in |
| Nach künstlicher Alterung - Wasserundurchlässigkeit bei 100 °C | EN 1297 / EN 1928 | Klasse W1 | - |
| Nach künstlicher Alterung - Höchstzugkraft MD/CD | EN 1297 / EN 12311-1 | 365 / 270 N/50mm | 42 / 31 lb/in |
| Nach künstlicher Alterung - Dehnung | EN 1297 / EN 12311-1 | 47 / 51 % | - |
| Kaltbiegeverhalten | EN 1109 | -40 / °C | -40 / °F |
| Widerstand gegen Schlagregen | TU Berlin | bestanden | - |
Specifications
Lieferung und Installation von Monolithische hochdiffusionsoffene Bahn , Typologie TRASPIR EVO 220
CE-Kennzeichnung nach : EN 13859-1/2
Eigenschaften:
Flächenbezogene Masse [g/m²] : 220
Wasserdampfdurchlässigkeit Sd [m] : 0,2
Höchstzugkraft MD/CD [N/50mm] : 385/315
Dehnung MD/CD [%] : 65/80
Weiterreißwiderstand MD/CD [N] : 345/425
Wasserundurchlässigkeit : classe W1
VOC-Emissionen (% (Klasse A+)) : 0
Wärmebeständigkeit [°C] : -40/+80
Brandverhalten : classe E
Indicazioni di posa per: TETTO

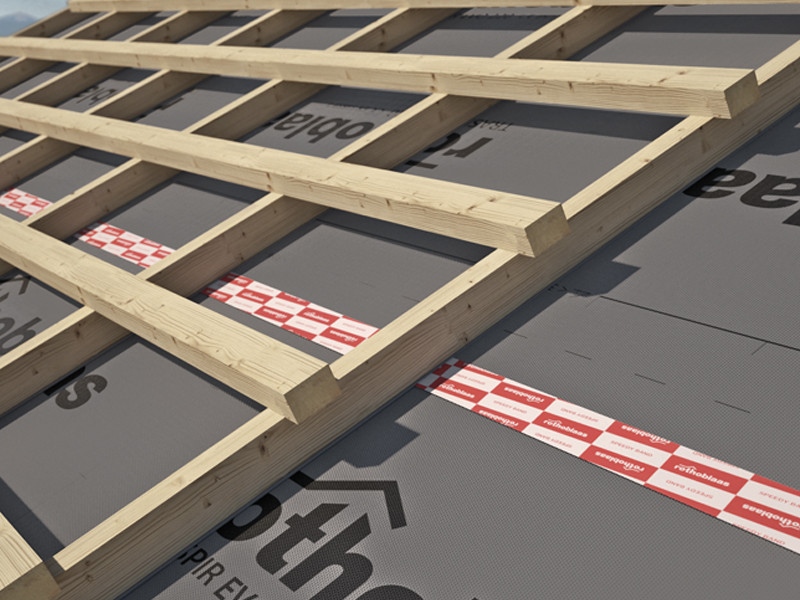

TRASPIR EVO 220 wird parallel zur Traufe verlegt, ausgehend von der Dachunterkante. Entsprechend der guten Baupraxis muss die zweite Schicht die vorherige mindestens 10-20 cm überlagern (abhängig von der Dachneigung); siehe Grundriss. Die Folie muss mit einer mechanischen Befestigungsvorrichtung an einem durchgehenden Untergrund gesichert werden (z. B. HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Nachdem die Oberseite des Daches erreicht wurde, empfiehlt es sich, dass die Bahn mindestens 30 cm über die Firstlinie hinausragt, sodass eine perfekte Überlappung mit den Folienschichten entsteht, die sich auf der anderen Seite der Dachfläche überlagern werden. Außerdem sollten sich die Folien auch bei Kopfverbindungen mindestens 30 cm überlagern. Für eine korrekte Luft- und Wasserdichtheit empfiehlt sich die Verwendung von EASY BAND, SPEEDY BAND, FLEXI BAND, FLEXI BAND UV, SOLID BAND, PLASTER BAND, SMART BAND, FACADE BAND UV, FRONT BAND UV, FRONT BAND UV 210, DOUBLE BAND, SUPRA BAND, BUTYL BAND, OUTSIDE GLUE, FIRE SEALING, FIRE STRIPE.Ein integriertes doppelseitiges Klebeband kann die korrekte Luft- und Wasserabdichtung ersetzen.
Indicazioni di posa per: PARETE
TRASPIR EVO 220 wird parallel zur Richtschwelle bzw. bei Wandverlegung parallel zum Boden verlegt. Die zweite Schicht muss die vorherige mindestens 15 cm überlagern. Jede Schicht muss mit einer mechanischen Befestigungsvorrichtung am Untergrund gesichert werden (z. B. HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Außerdem empfiehlt es sich, die Folien auch bei Kopfverbindungen mindestens 30 cm zu überlagern. Für eine korrekte Luft- und Wasserdichtheit empfiehlt sich die Verwendung von EASY BAND, SPEEDY BAND, FLEXI BAND, FLEXI BAND UV, SOLID BAND, PLASTER BAND, SMART BAND, FACADE BAND UV, FRONT BAND UV, FRONT BAND UV 210, DOUBLE BAND, SUPRA BAND, BUTYL BAND, OUTSIDE GLUE, FIRE SEALING, FIRE STRIPE während bei rauen Oberflächen der Einsatz von PRIMER in Betracht gezogen werden sollte, zusätzlich zu FLEXI BAND, PRIMER SPAY, PRIMER .
Zusammensetzung
| OBERE SCHICHT | PP-Vlies |
|---|---|
| ZWISCHENSCHICHT | - |
| UNTERE SCHICHT | PP-Vlies |
