MONOLITHISCHE HOCHDIFFUSIONSOFFENE BAHN
TRASPIR EVO 300

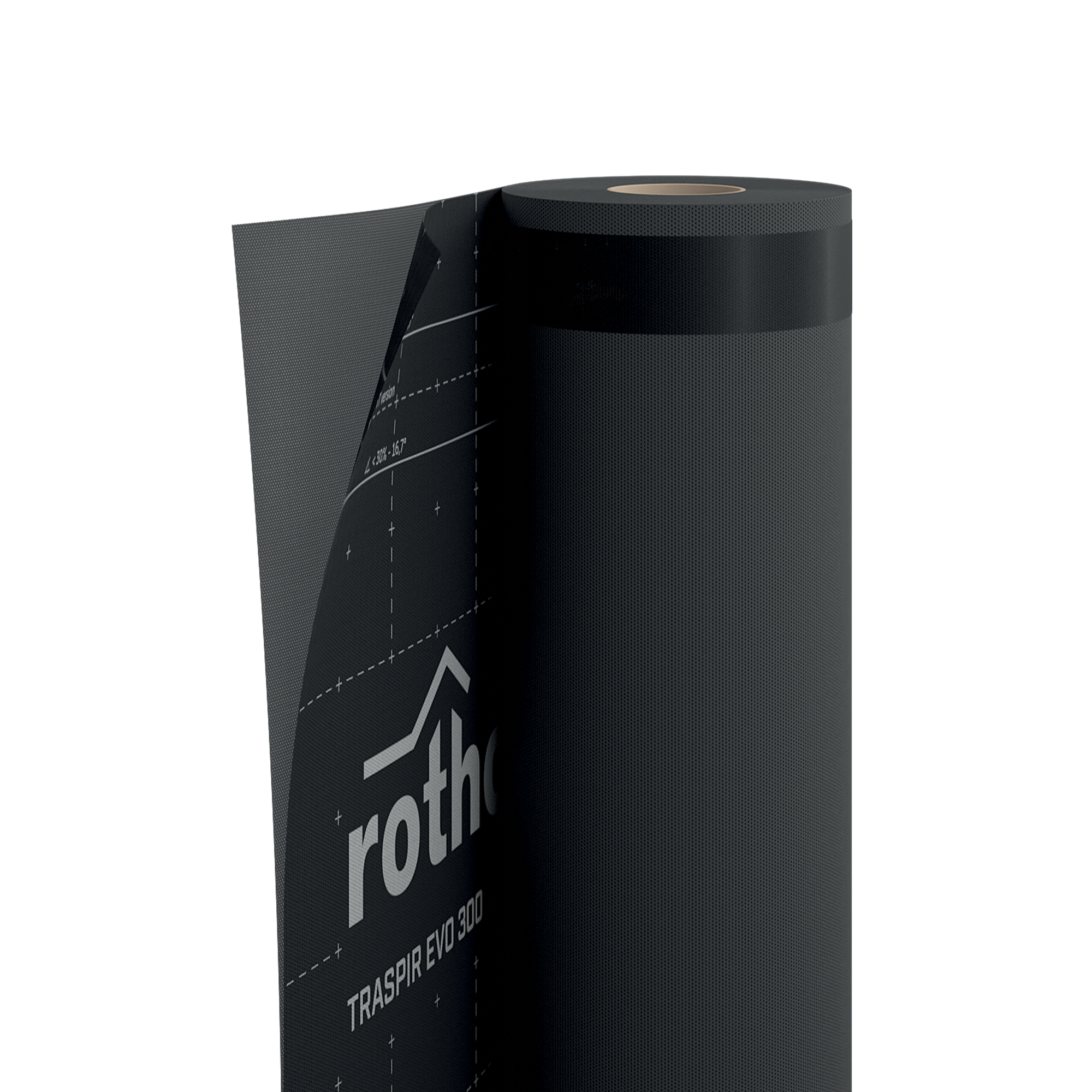

TRASPIR EVO 300 ist die monolithische hochdiffusionsoffene Bahn, die sehr hohe Bauabdichtung und ein hervorragendes Brandverhalten gewährleistet. Sie besteht aus einer monolithischen Folie aus Acrylmischung, die auf eine Trägereinlage aus Polyester aufgetragen wird, und ist zum Aufbringen auf der Außenseite und Innenseite des Dachs ausgelegt.
Video

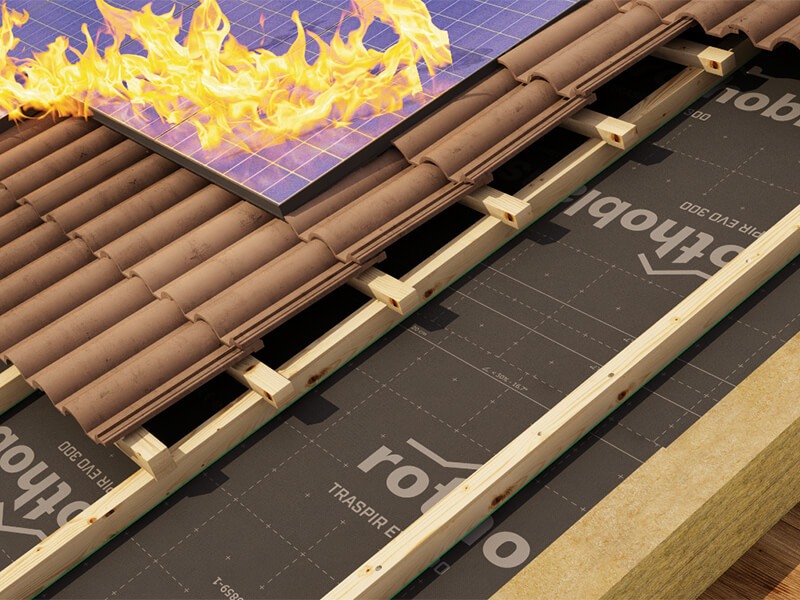

MONOLITHISCHE BAHN TRASPIR EVO 300: UNSCHLAGBARE STABILITÄT BEI HOHEN TEMPERATUREN
Die diffusionsoffene Bahn mit monolithischem Aufbau TRASPIR EVO 300 gewährleistet die Brandverhaltensklasse B-s1, d0, welche die Fähigkeit des Produkts anzeigt, nicht zur Ausbreitung der Flammen während eines Brandes beizutragen.
Bei einer teilweisen Exposition mit offenen Verbindungen bis 50 mm Breite und 40 % der Gesamtfläche wird die UV-Beständigkeit dauerhaft gewährleistet; die besondere Zusammensetzung von TRASPIR EVO 300 bietet auch während der Bauphase eine hervorragende Beständigkeit gegen UV-Strahlen. Die Funktionsfolie aus Polyacrylat bietet Temperaturbeständigkeit bis +120 °C; ideal auch zur Anwendung unter Fotovoltaikmodulen und Solarzellen.
Technische Dokumentation
Technisches Datenblatt
|
|
|---|---|
| Leistungserklärung (DOP) | Herunterladen |
Xml-File WUFI
|
|
Verlegeanleitung
|
|
| Environmental Product Declaration (EPD) | Herunterladen |
TRASPIR EVO 300
| ART.-NR. | Beschreibung | Tape | H
[m]
|
L
[m]
|
A
[m²]
|
H
[ft]
|
L
[ft]
|
A
[sft]
|
Stk./Palette |
|---|---|---|---|---|---|---|---|---|---|
| TEVO300 | TRASPIR EVO 300 | - | 1.5 | 50 | 75 | 4' 11'' | 164 | 807 | 24 |
| TTTEVO300 | TRASPIR EVO 300 TT | TT | 1.5 | 50 | 75 | 4' 11'' | 164 | 807 | 24 |
Technische Daten
| Eigenschaften | Norm | Geprüfte Werte | USC-Konversion |
|---|---|---|---|
| Flächenbezogene Masse | EN 1849-2 | 300 g/m² | 0.98 oz/ft² |
| Stärke | EN 1849-2 | 0,5 mm | 20 mil |
| Wasserdampfdiffusionswiderstand (Sd) | EN 1931 | 0,04 m | 87.413 PERM |
| Höchstzugkraft MD/CD | EN 12311-1 | 380 / 250 N/50mm | 43 / 29 lb/in |
| Dehnung MD/CD | EN 12311-1 | 25 / 25 % | - |
| Nagelreißfestigkeit MD/CD | EN 12310-1 | 160 / 190 N | 36 / 43 lbf |
| Wasserundurchlässigkeit | EN 1928 | Klasse W1 | - |
| Temperaturbeständigkeit | - | -40 / 120 °C | -40 / 248 °F |
| Brandverhalten | EN 13501-1 | Klasse B-s1, d0 | - |
| Widerstand gegen Luftdurchgang | EN 12114 | < 0,02 m³/(m²·h·50Pa) | < 0.001 cfm/ft² at 50Pa |
| Wärmeleitfähigkeit (λ) | - | 0,3 W/(m·K) | 2.08 (BTU·in)/(h·ft²·°F) |
| Spezifische Wärmekapazität | - | 1800 J/(kg·K) | - |
| Dichte | - | ca. 600 kg/m³ | - |
| Wasserdampfdiffusionswiderstandszahl (μ) | - | ca. 80 | - |
| Verbundfestigkeit | EN 12317-2 | > 280 / N/50mm | > 31.976824 / lb/in |
| VOC-Gehalt | - | 0 % | - |
| UV-Beständigkeit ohne Endbeschichtung | EN 13859-2 | 9 Monate | - |
| UV-Beständigkeit bei Verbindungen mit einer Breite von bis zu 50 mm, die maximal 40% der Oberfläche freilegen | EN 13859-2 | dauerhaft | - |
| Exposition gegenüber Witterungseinflüssen ohne Endbeschichtung | - | 16 Wochen | - |
| Wassersäule | ISO 811 | > 500 cm | > 196.8504 in |
| Nach künstlicher Alterung - Wasserundurchlässigkeit | EN 1297 / EN 1928 | Klasse W1 | - |
| Nach künstlicher Alterung - Höchstzugkraft MD/CD | EN 1297 / EN 12311-1 | 370 / 240 N/50mm | 42 / 27 lb/in |
| Nach künstlicher Alterung - Dehnung | EN 1297 / EN 12311-1 | 23 / 23 % | - |
| Kaltbiegeverhalten | EN 1109 | -40 / °C | -40 / °F |
| Widerstand gegen Schlagregen | TU Berlin | bestanden | - |
Specifications
Lieferung und Installation von Monolithische hochdiffusionsoffene Bahn , Typologie TRASPIR EVO 300
CE-Kennzeichnung nach : EN 13859-1
Eigenschaften:
Flächenbezogene Masse [g/m²] : 300
Wasserdampfdurchlässigkeit Sd [m] : 0,04
Höchstzugkraft MD/CD [N/50mm] : 380/250
Dehnung MD/CD [%] : 25/25
Weiterreißwiderstand MD/CD [N] : 160/190
Wasserundurchlässigkeit : classe W1
VOC-Emissionen (% (Klasse A+)) : 0
Wärmebeständigkeit [°C] : -40/+120
Brandverhalten : B-s1, d0
Indicazioni di posa per: TETTO

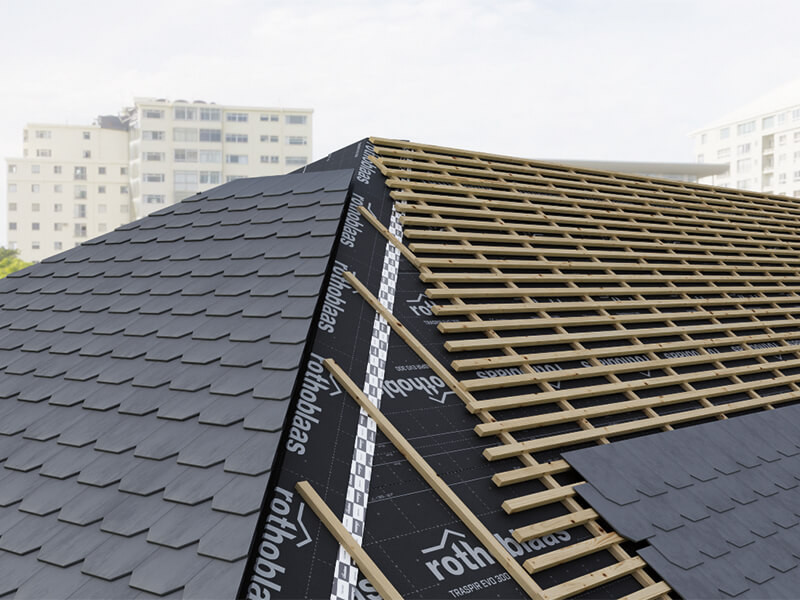

TRASPIR EVO 300 wird parallel zur Traufe verlegt, ausgehend von der Dachunterkante. Entsprechend der guten Baupraxis muss die zweite Schicht die vorherige mindestens 10-20 cm überlagern (abhängig von der Dachneigung); siehe Grundriss. Die Folie muss mit einer mechanischen Befestigungsvorrichtung an einem durchgehenden Untergrund gesichert werden (z. B. HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Nachdem die Oberseite des Daches erreicht wurde, empfiehlt es sich, dass die Bahn mindestens 30 cm über die Firstlinie hinausragt, sodass eine perfekte Überlappung mit den Folienschichten entsteht, die sich auf der anderen Seite der Dachfläche überlagern werden. Außerdem sollten sich die Folien auch bei Kopfverbindungen mindestens 30 cm überlagern. Für eine korrekte Luft- und Wasserdichtheit empfiehlt sich die Verwendung von FRONT BAND UV 210, EASY BAND, SPEEDY BAND, FLEXI BAND, FLEXI BAND UV, SOLID BAND, PLASTER BAND, SMART BAND, FACADE BAND UV, FRONT BAND UV, DOUBLE BAND, SUPRA BAND, BUTYL BAND, OUTSIDE GLUE, FIRE SEALING, FIRE STRIPE.Ein integriertes doppelseitiges Klebeband kann die korrekte Luft- und Wasserabdichtung ersetzen.
Indicazioni di posa per: PARETE
TRASPIR EVO 300 wird parallel zur Richtschwelle bzw. bei Wandverlegung parallel zum Boden verlegt. Die zweite Schicht muss die vorherige mindestens 15 cm überlagern. Jede Schicht muss mit einer mechanischen Befestigungsvorrichtung am Untergrund gesichert werden (z. B. HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Außerdem empfiehlt es sich, die Folien auch bei Kopfverbindungen mindestens 30 cm zu überlagern. Für eine korrekte Luft- und Wasserdichtheit empfiehlt sich die Verwendung von FRONT BAND UV 210, EASY BAND, SPEEDY BAND, FLEXI BAND, FLEXI BAND UV, SOLID BAND, PLASTER BAND, SMART BAND, FACADE BAND UV, FRONT BAND UV, DOUBLE BAND, SUPRA BAND, BUTYL BAND, OUTSIDE GLUE, FIRE SEALING, FIRE STRIPE während bei rauen Oberflächen der Einsatz von PRIMER in Betracht gezogen werden sollte, zusätzlich zu FLEXI BAND, PRIMER SPAY, PRIMER .
Zusammensetzung
| OBERE SCHICHT | Diffusionsoffene monolithische Acrylat-Folie |
|---|---|
| ZWISCHENSCHICHT | Gewebe aus PL |
