MONOLITHISCHE HOCHDIFFUSIONSOFFENE UND UV-STRAHLENBESTÄNDIGE FOLIE
TRASPIR EVO UV 210

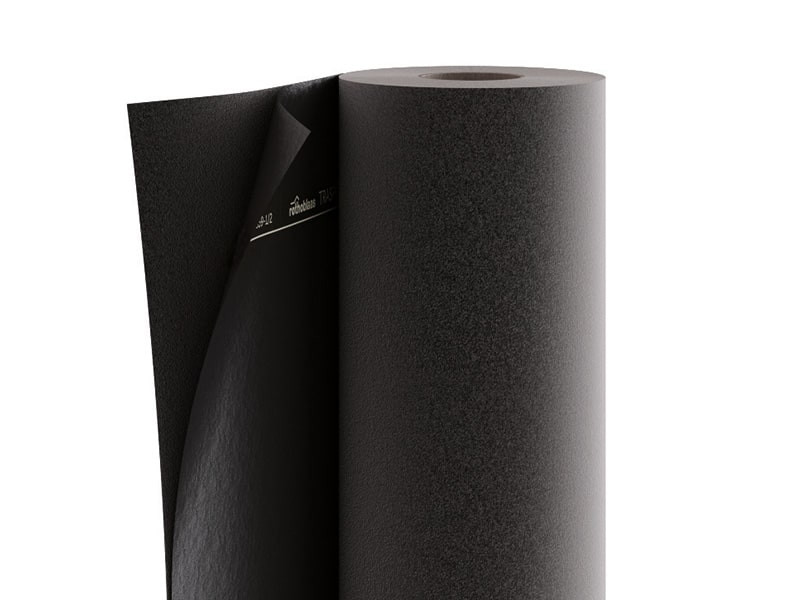

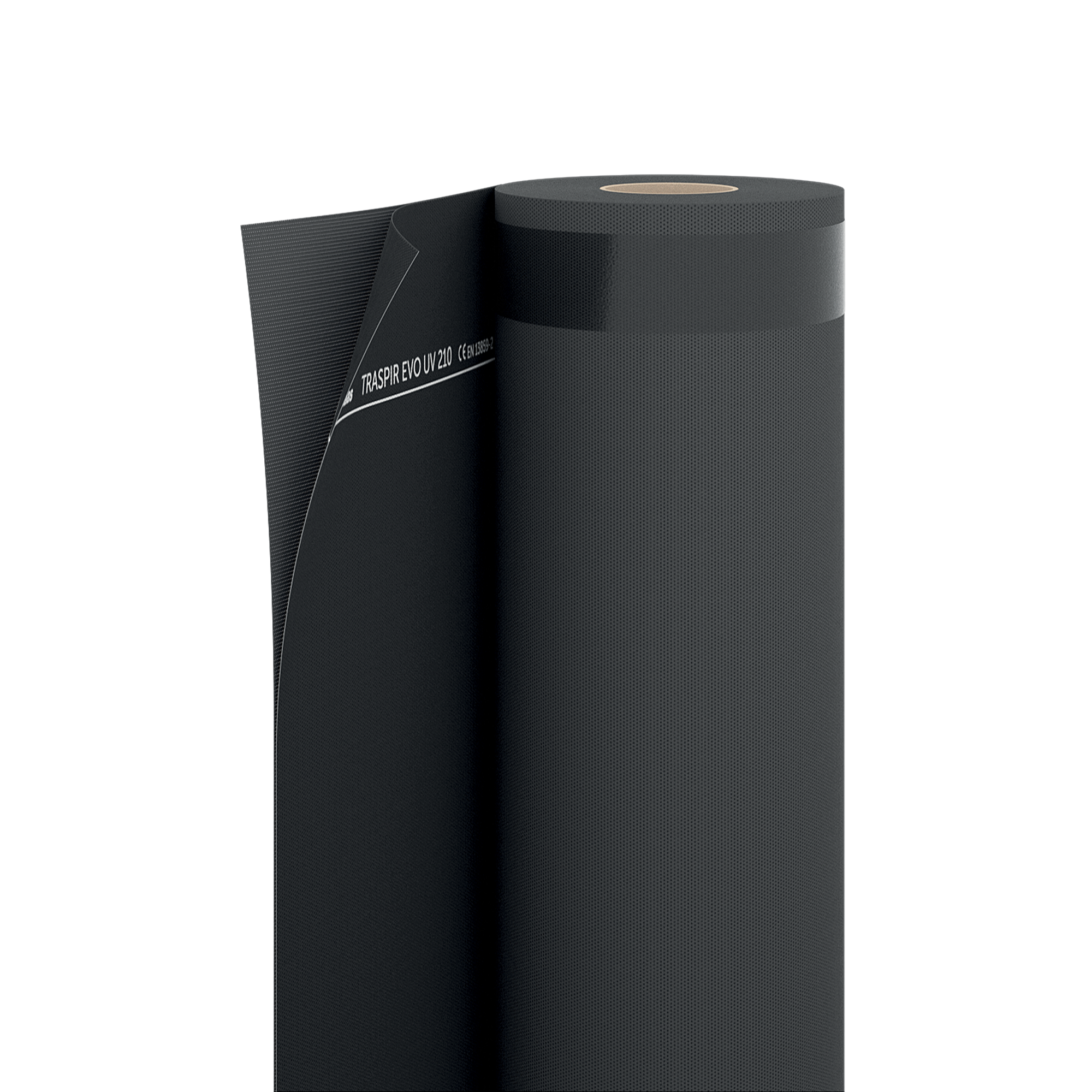

TRASPIR EVO UV 210 ist die monolithische hochdiffusionsoffene Bahn, die sich durch hervorragende UV-Beständigkeit und sehr gute Flammhemmung auszeichnet. Sie besteht aus einer monolithischen Folie aus Acrylmischung, die auf eine Trägereinlage aus Polyester aufgetragen wird und ist zum Aufbringen auf der Außenseite der Wände ausgelegt.
Video
TRASPIR EVO UV 210: ABDICHTUNG, UV-BESTÄNDIGKEIT UND FLAMMHEMMUNG
Dank der mit Acrylat beschichteten Oberfläche garantiert der monolithische Aufbau ausgezeichnete Haltbarkeit. Nach EN 13501-1 zertifiziere Flammhemmung mit der Brandschutzklasse B-s1,d0. Die Bahn TRASPIR EVO UV 210 garantiert dauerhafte UV-Beständigkeit bei offenen Verbindungen mit einer Breite von bis zu 50 mm und maximal 40 % unbedeckter Oberfläche. Ausgezeichnete ästhetische Wirkung: Die Bahn überzeugt dank der flächenbezogenen Masse und der Polyacrylat-Mischung durch hohe Temperatur- und Formbeständigkeit, wodurch Quellverformungen bei der Verlegung vorgebeugt wird. Das integrierte Doppel-Tape bietet perfekte Abdichtung.
Ein hochwertiges ästhetisches Resultat wird durch die Anwendung von FRONT BAND UV 210 gewährleistet, das aufgrund des gleichen Trägermaterials visuell mit der Bahn verschmilzt.
Technische Dokumentation
Technisches Datenblatt
|
|
|---|---|
| Leistungserklärung (DOP) | Herunterladen |
BIM.rfa File
|
|
Xml-File WUFI
|
|
Verlegeanleitung
|
|
| Environmental Product Declaration (EPD) | Herunterladen |
TRASPIR EVO UV 210
| ART.-NR. | Beschreibung | Tape | H
[m]
|
L
[m]
|
A
[m²]
|
H
[ft]
|
L
[ft]
|
A
[sft]
|
Stk./Palette |
|---|---|---|---|---|---|---|---|---|---|
| TTTUV210 | TRASPIR EVO UV 210 TT | TT | 1.5 | 50 | 75 | 4' 11'' | 164 | 807 | 24 |
Technische Daten
| Eigenschaften | Norm | Geprüfte Werte | USC-Konversion |
|---|---|---|---|
| Flächenbezogene Masse | EN 1849-2 | 210 g/m² | 0.69 oz/ft² |
| Stärke | EN 1849-2 | 0,3 mm | 12 mil |
| Wasserdampfdiffusionswiderstand (Sd) | EN 1931 | 0,04 m | 87.413 PERM |
| Wasserdampfdiffusionswiderstand (dry cup) | ASTM E96/ E96M | 41.7 PERM | - |
| Wasserdampfdiffusionswiderstand (dry cup) | ASTM E96/ E96M | 2380 ng/(s·m²·Pa) | - |
| Höchstzugkraft MD/CD | EN 12311-1 | 300 / 200 N/50mm | 34 / 23 lb/in |
| Dehnung MD/CD | EN 12311-1 | 25 / 25 % | - |
| Nagelreißfestigkeit MD/CD | EN 12310-1 | 120 / 120 N | 27 / 27 lbf |
| Wasserundurchlässigkeit | EN 1928 | Klasse W1 | - |
| Temperaturbeständigkeit | - | -40 / 120 °C | -40 / 248 °F |
| Brandverhalten | EN 13501-1 | Klasse B-s1, d0 | - |
| Widerstand gegen Luftdurchgang | EN 12114 | < 0,03 m³/(m²·h·50Pa) | < 0.002 cfm/ft² at 50Pa |
| Wärmeleitfähigkeit (λ) | - | 0,3 W/(m·K) | 2.08 (BTU·in)/(h·ft²·°F) |
| Spezifische Wärmekapazität | - | 1800 J/(kg·K) | - |
| Dichte | - | ca. 600 kg/m³ | - |
| Wasserdampfdiffusionswiderstandszahl (μ) | - | ca. 130 | - |
| VOC-Gehalt | - | 0 % | - |
| UV-Beständigkeit ohne Endbeschichtung | EN 13859-2 | 6 Monate | - |
| UV-Beständigkeit bei Verbindungen mit einer Breite von bis zu 50 mm, die maximal 40% der Oberfläche freilegen | EN 13859-2 | dauerhaft | - |
| Exposition gegenüber Witterungseinflüssen ohne Endbeschichtung | - | 10 Wochen | - |
| Wassersäule | ISO 811 | 100 cm | 39.37008 in |
| Nach künstlicher Alterung - Wasserundurchlässigkeit | EN 1297 / EN 1928 | Klasse W1 | - |
| Nach künstlicher Alterung - Höchstzugkraft MD/CD | EN 1297 / EN 12311-1 | 290 / 190 N/50mm | 33 / 22 lb/in |
| Nach künstlicher Alterung - Dehnung | EN 1297 / EN 12311-1 | 20 / 20 % | - |
| Kaltbiegeverhalten | EN 1109 | -40 / °C | -40 / °F |
Specifications
Lieferung und Installation von Monolithische hochdiffusionsoffene und UV-beständige Folie, Typologie TRASPIR EVO UV 210
CE-Kennzeichnung nach : EN 13859-2
Eigenschaften:
Flächenbezogene Masse [g/m²] : 210
Wasserdampfdurchlässigkeit Sd [m] : 0,04
Höchstzugkraft MD/CD [N/50mm] : 300/200
Dehnung MD/CD [%] : 25/25
Weiterreißwiderstand MD/CD [N] : 120/120
Wasserundurchlässigkeit : classe W1
VOC-Emissionen (% (Klasse A+)) : 0
Wärmebeständigkeit [°C] : -40/+100
Brandverhalten : B-s1, d0
Indicazioni di posa per: PARETE
TRASPIR EVO UV 210 wird parallel zur Richtschwelle bzw. bei Wandverlegung parallel zum Boden verlegt. Die zweite Schicht muss die vorherige mindestens 15 cm überlagern. Jede Schicht muss mit einer mechanischen Befestigungsvorrichtung am Untergrund gesichert werden (z. B. HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Außerdem empfiehlt es sich, die Folien auch bei Kopfverbindungen mindestens 30 cm zu überlagern. Für eine korrekte Luft- und Wasserdichtheit empfiehlt sich die Verwendung von EASY BAND, SPEEDY BAND, FLEXI BAND, FLEXI BAND UV, SOLID BAND, PLASTER BAND, SMART BAND, FACADE BAND UV, FRONT BAND UV, FRONT BAND UV 210, DOUBLE BAND, SUPRA BAND, BUTYL BAND, OUTSIDE GLUE, FIRE SEALING, FIRE STRIPE während bei rauen Oberflächen der Einsatz von PRIMER in Betracht gezogen werden sollte, zusätzlich zu FLEXI BAND, PRIMER SPAY, PRIMER .
Indicazioni di posa per: TETTO
TRASPIR EVO UV 210 wird parallel zur Traufe verlegt, ausgehend von der Dachunterkante. Entsprechend der guten Baupraxis muss die zweite Schicht die vorherige mindestens 10-20 cm überlagern (abhängig von der Dachneigung); siehe Grundriss. Die Folie muss mit einer mechanischen Befestigungsvorrichtung an einem durchgehenden Untergrund gesichert werden (z. B. HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Nachdem die Oberseite des Daches erreicht wurde, empfiehlt es sich, dass die Bahn mindestens 30 cm über die Firstlinie hinausragt, sodass eine perfekte Überlappung mit den Folienschichten entsteht, die sich auf der anderen Seite der Dachfläche überlagern werden. Außerdem sollten sich die Folien auch bei Kopfverbindungen mindestens 30 cm überlagern. Für eine korrekte Luft- und Wasserdichtheit empfiehlt sich die Verwendung von EASY BAND, SPEEDY BAND, FLEXI BAND, FLEXI BAND UV, SOLID BAND, PLASTER BAND, SMART BAND, FACADE BAND UV, FRONT BAND UV, FRONT BAND UV 210, DOUBLE BAND, SUPRA BAND, BUTYL BAND, OUTSIDE GLUE, FIRE SEALING, FIRE STRIPE.Ein integriertes doppelseitiges Klebeband kann die korrekte Luft- und Wasserabdichtung ersetzen.
Zusammensetzung
| OBERE SCHICHT | Diffusionsoffene monolithische Folie |
|---|---|
| TRÄGEREINLAGE | Gewebe aus PL |
