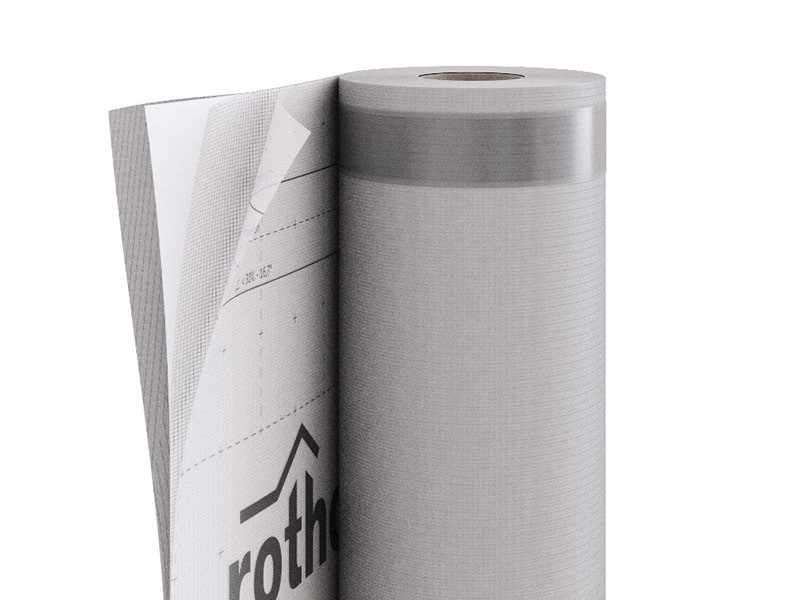

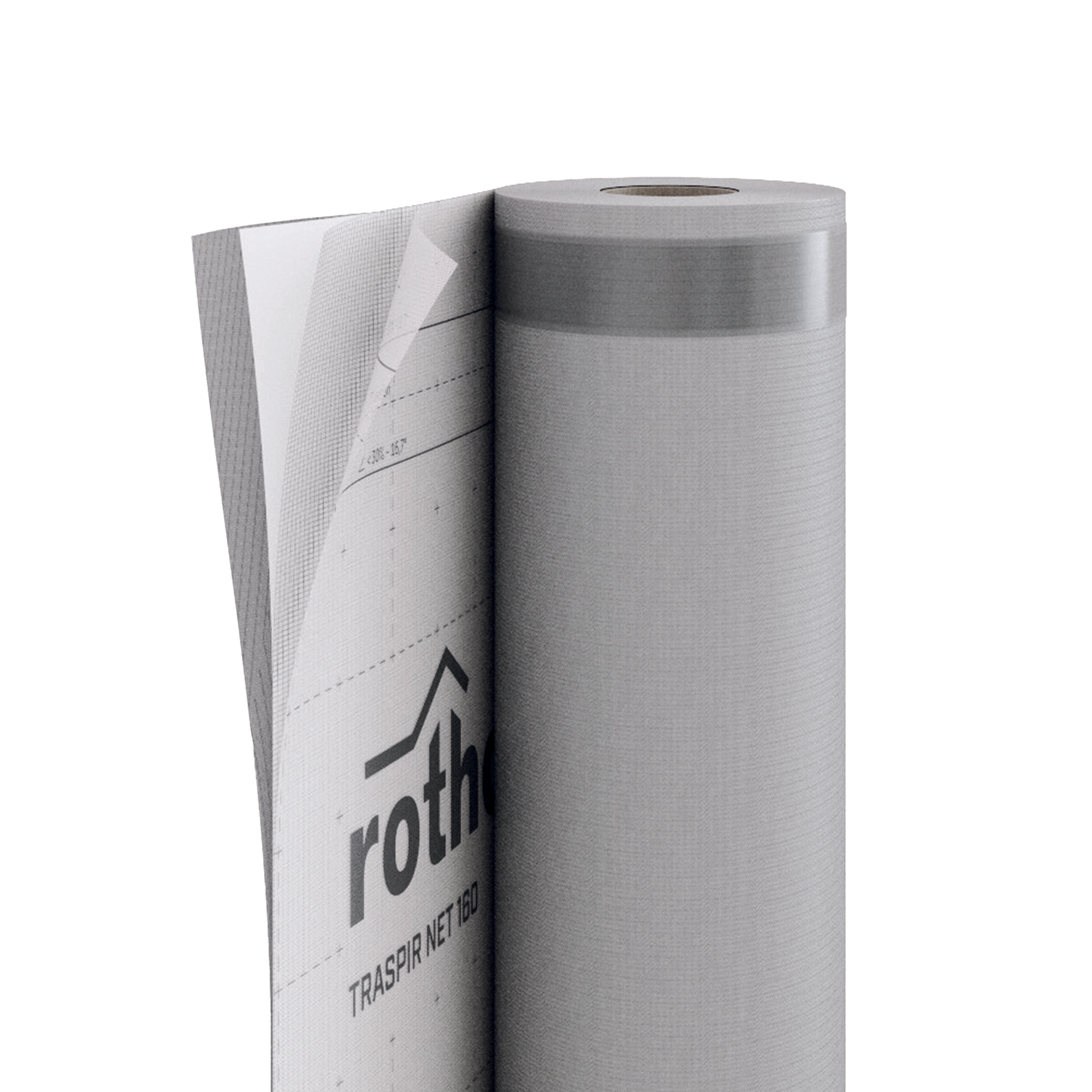

HOCHDIFFUSIONSOFFENE BAHN
TRASPIR NET 160
TRASPIR NET 160 ist eine mikroporöse hochdiffusionsoffene Bahn für Dächer. Dank ihrer besonderen Zusammensetzung und des Verstärkungsgewebes ist sie gegen mechanische Beanspruchungen geschützt und begehfest.
TRASPIR NET 160, die hochdiffusionsoffene Bahn mit hoher Festigkeit.
Die Bahn TRASPIR NET 160 besteht aus drei Schichten: Vliesstoff an der Oberfläche, diffusionsoffene mikroporöse Folie aus Polypropylen und Verstärkungsgewebe, das hohe Festigkeit verleiht. Eine abdichtende Lösung, die große Temperaturbeständigkeit gewährleistet. TRASPIR NET 160 ist eines der Produkte, für welche die EPD- und LCA-Umwelterklärungen erstellt wurden.
Technische Dokumentation
Technisches Datenblatt
|
|
|---|---|
Zertifikate
|
|
| Leistungserklärung (DOP) | Herunterladen |
Verlegeanleitung
|
|
| Environmental Product Declaration (EPD) | Herunterladen |
TRASPIR NET 160
| ART.-NR. | Beschreibung | Tape | H
[m]
|
L
[m]
|
A
[m²]
|
H
[ft]
|
L
[ft]
|
A
[sft]
|
Stk./Palette |
|---|---|---|---|---|---|---|---|---|---|
| T160 | TRASPIR NET 160 | - | 1.5 | 50 | 75 | 4' 11'' | 164 | 807 | 25 |
| TTT160 | TRASPIR NET 160 TT | TT | 1.5 | 50 | 75 | 4' 11'' | 164 | 807 | 25 |
Technische Daten
| Eigenschaften | Norm | Geprüfte Werte | USC-Konversion |
|---|---|---|---|
| Flächenbezogene Masse | EN 1849-2 | 160 g/m² | 0.52 oz/ft² |
| Stärke | EN 1849-2 | 0,7 mm | 28 mil |
| Wasserdampfdiffusionswiderstand (Sd) | EN 1931 | 0,02 m | 174.825 PERM |
| Höchstzugkraft MD/CD | EN 12311-1 | 420 / 420 N/50mm | 48 / 48 lb/in |
| Dehnung MD/CD | EN 12311-1 | 25 / 20 % | - |
| Nagelreißfestigkeit MD/CD | EN 12310-1 | 390 / 360 N | 88 / 81 lbf |
| Wasserundurchlässigkeit | EN 1928 | Klasse W1 | - |
| Temperaturbeständigkeit | - | -40 / 80 °C | -40 / 176 °F |
| Brandverhalten | EN 13501-1 | Klasse E | - |
| Widerstand gegen Luftdurchgang | EN 12114 | < 0,035 m³/(m²·h·50Pa) | < 0.002 cfm/ft² at 50Pa |
| Wärmeleitfähigkeit (λ) | - | 0,04 W/(m·K) | 0.28 (BTU·in)/(h·ft²·°F) |
| Spezifische Wärmekapazität | - | 1568 J/(kg·K) | - |
| Dichte | - | ca. 230 kg/m³ | - |
| Wasserdampfdiffusionswiderstandszahl (μ) | - | ca. 28 | - |
| VOC-Gehalt | - | 0 % | - |
| UV-Beständigkeit | EN 13859-2 | 3 Monate | - |
| Exposition gegenüber Witterungseinflüssen | - | 3 Wochen | - |
| Wassersäule | ISO 811 | > 500 cm | > 196.8504 in |
| Nach künstlicher Alterung - Wasserundurchlässigkeit | EN 1297 / EN 1928 | Klasse W1 | - |
| Nach künstlicher Alterung - Höchstzugkraft MD/CD | EN 1297 / EN 12311-1 | 385 / 390 N/50mm | 44 / 45 lb/in |
| Nach künstlicher Alterung - Dehnung | EN 1297 / EN 12311-1 | 20 / 15 % | - |
| Kaltbiegeverhalten | EN 1109 | -20 / °C | -4 / °F |
| Widerstand gegen Schlagregen | TU Berlin | bestanden | - |
Specifications
Lieferung und Installation von Hochdiffusionsoffene Bahn, Typologie TRASPIR NET 160
CE-Kennzeichnung nach : EN 13859-1
Eigenschaften:
Flächenbezogene Masse [g/m²] : 160
Wasserdampfdurchlässigkeit Sd [m] : 0,02
Höchstzugkraft MD/CD [N/50mm] : 420/420
Dehnung MD/CD [%] : 25/20
Weiterreißwiderstand MD/CD [N] : 390/360
Wasserundurchlässigkeit : classe W1
VOC-Emissionen (% (Klasse A+)) : 0
Wärmebeständigkeit [°C] : -40/+80
Brandverhalten : classe E
Indicazioni di posa per: TETTO
TRASPIR NET 160 wird parallel zur Traufe verlegt, ausgehend von der Dachunterkante. Entsprechend der guten Baupraxis muss die zweite Schicht die vorherige mindestens 10-20 cm überlagern (abhängig von der Dachneigung); siehe Grundriss. Die Folie muss mit einer mechanischen Befestigungsvorrichtung an einem durchgehenden Untergrund gesichert werden (z. B. HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Nachdem die Oberseite des Daches erreicht wurde, empfiehlt es sich, dass die Bahn mindestens 30 cm über die Firstlinie hinausragt, sodass eine perfekte Überlappung mit den Folienschichten entsteht, die sich auf der anderen Seite der Dachfläche überlagern werden. Außerdem sollten sich die Folien auch bei Kopfverbindungen mindestens 30 cm überlagern. Für eine korrekte Luft- und Wasserdichtheit empfiehlt sich die Verwendung von EASY BAND, SPEEDY BAND, FLEXI BAND, FLEXI BAND UV, SOLID BAND, PLASTER BAND, SMART BAND, FACADE BAND UV, FRONT BAND UV, FRONT BAND UV 210, DOUBLE BAND, SUPRA BAND, BUTYL BAND, OUTSIDE GLUE, FIRE SEALING, FIRE STRIPE.Ein integriertes doppelseitiges Klebeband kann die korrekte Luft- und Wasserabdichtung ersetzen.
Indicazioni di posa per: PARETE
TRASPIR NET 160 wird parallel zur Richtschwelle bzw. bei Wandverlegung parallel zum Boden verlegt. Die zweite Schicht muss die vorherige mindestens 15 cm überlagern. Jede Schicht muss mit einer mechanischen Befestigungsvorrichtung am Untergrund gesichert werden (z. B. HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Außerdem empfiehlt es sich, die Folien auch bei Kopfverbindungen mindestens 30 cm zu überlagern. Für eine korrekte Luft- und Wasserdichtheit empfiehlt sich die Verwendung von EASY BAND, SPEEDY BAND, FLEXI BAND, FLEXI BAND UV, SOLID BAND, PLASTER BAND, SMART BAND, FACADE BAND UV, FRONT BAND UV, FRONT BAND UV 210, DOUBLE BAND, SUPRA BAND, BUTYL BAND, OUTSIDE GLUE, FIRE SEALING, FIRE STRIPE während bei rauen Oberflächen der Einsatz von PRIMER in Betracht gezogen werden sollte, zusätzlich zu FLEXI BAND, PRIMER SPAY, PRIMER .
Zusammensetzung
| OBERE SCHICHT | PP-Vlies |
|---|---|
| TRÄGEREINLAGE | Gitterverstärkung aus PP |
| ZWISCHENSCHICHT | Atmungsaktive PP-Folie |
| UNTERE SCHICHT | PP-Vlies |
