SCHWEISSBARE MONOLITHISCHE DIFFUSIONSOFFENE BAHN
TRASPIR WELD EVO 360

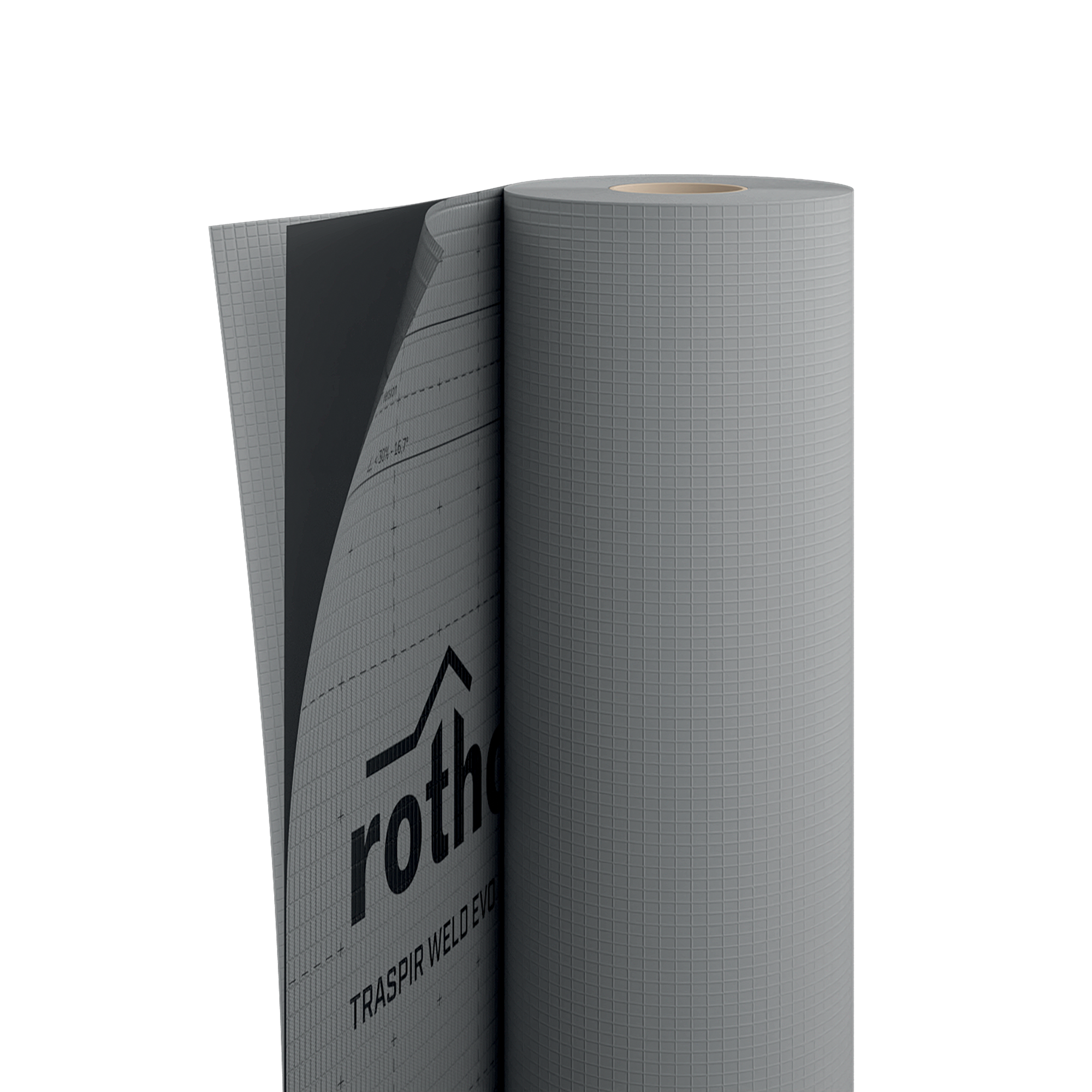

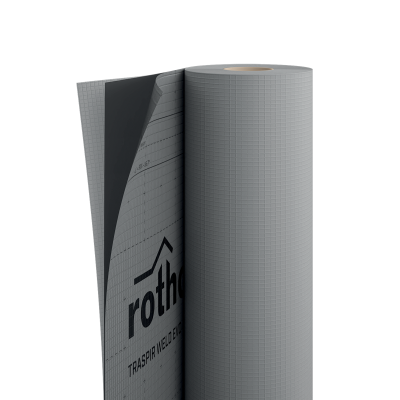

TRASPIR WELD EVO 360 ist die schweißbare monolithische diffusionsoffene Bahn zur Abdichtung von Holzdächern. Sie bietet ausgezeichnete UV-Beständigkeit und besteht aus einem Paar monolithischer Folien aus thermoplastischem Polyurethan, die auf eine Trägereinlage aus Polyester aufgetragen sind.
TRASPIR WELD EVO 360, DIE MONOLITHISCHE BAHN, DIE MIT HEIßLUFT ODER CHEMISCH SCHWEIßBAR IST

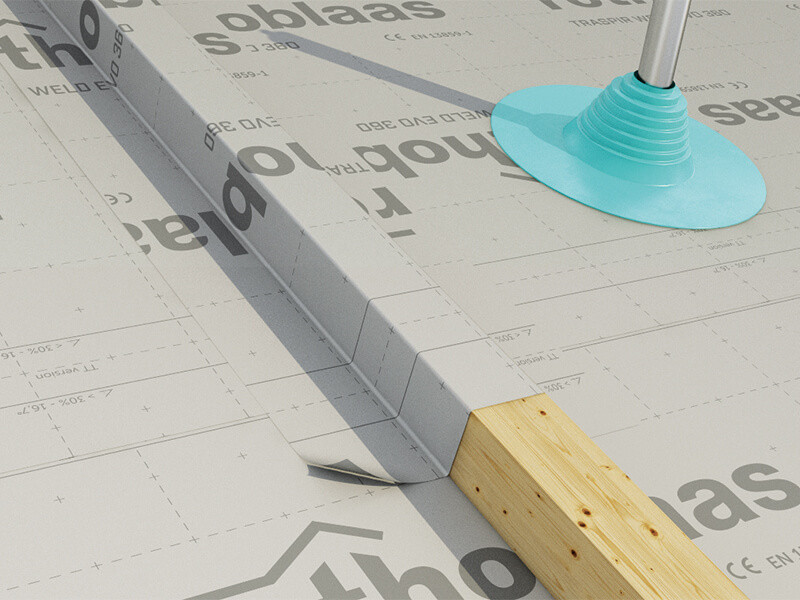

Der monolithische Aufbau der Bahn TRASPIR WELD EVO 360 garantiert eine exzellente Haltbarkeit aufgrund der verwendeten speziellen Polymere. Die doppelte Polyurethanbahn ermöglicht die Herstellung von perfekten Schweißnähten an allen Überlappungen und Verbindungen und erzeugt so vollständige Wasserundurchlässigkeit.

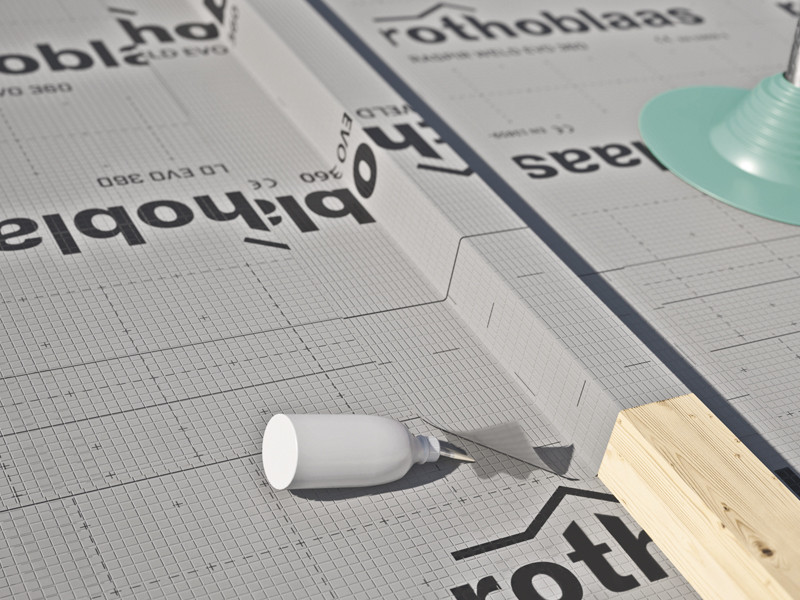

Sie ist sowohl mit Heißluft als auch chemisch schweißbar und ermöglicht die Erstellung einer einzelnen integrierten und äußerst zuverlässigen Schutzschicht. Dank ihrer flächenbezogenen Masse lässt sie sich auch wirksam bei Dachneigungen über 5° verlegen. Zum schnelleren Verlegen auch in der Version zu 3 Metern erhältlich.
Technische Dokumentation
Technisches Datenblatt
|
|
|---|---|
| Leistungserklärung (DOP) | Herunterladen |
Xml-File WUFI
|
|
Verlegeanleitung
|
|
| Environmental Product Declaration (EPD) | Herunterladen |
TRASPIR WELD EVO 360
| ART.-NR. | Beschreibung | Tape | H
[m]
|
L
[m]
|
A
[m²]
|
H
[ft]
|
L
[ft]
|
A
[sft]
|
Stk./Palette |
|---|---|---|---|---|---|---|---|---|---|
| TEVO360 | TRASPIR WELD EVO 360 | - | 1.5 | 25 | 37.5 | 4' 11'' | 82 | 404 | 24 |
| TEVO36030 | TRASPIR WELD EVO 360 3m | - | 3 | 25 | 75 | 9' 10 1/8'' | 82 | 807 | 24 |
| WELDSTRIPE300 | - | - | - | 20 | - | - | 66 | - | 60 |
Technische Daten
| Eigenschaften | Norm | Geprüfte Werte | USC-Konversion |
|---|---|---|---|
| Flächenbezogene Masse | EN 1849-2 | 360 g/m² | 1.18 oz/ft² |
| Stärke | EN 1849-2 | 1 mm | 39 mil |
| Wasserdampfdiffusionswiderstand (Sd) | EN 1931 | 0,2 m | 17.483 PERM |
| Höchstzugkraft MD/CD | EN 12311-1 | 420 / 490 N/50mm | 48 / 56 lb/in |
| Dehnung MD/CD | EN 12311-1 | 50 / 65 % | - |
| Nagelreißfestigkeit MD/CD | EN 12310-1 | 310 / 280 N | 70 / 63 lbf |
| Wasserundurchlässigkeit | EN 1928 | Klasse W1 | - |
| Temperaturbeständigkeit | - | -40 / 100 °C | -40 / 212 °F |
| Brandverhalten | EN 13501-1 | Klasse E | - |
| Widerstand gegen Luftdurchgang | EN 12114 | 0 m³/(m²·h·50Pa) | 0 cfm/ft² at 50Pa |
| Wärmeleitfähigkeit (λ) | - | 0,4 W/(m·K) | 2.77 (BTU·in)/(h·ft²·°F) |
| Spezifische Wärmekapazität | - | 1800 J/(kg·K) | - |
| Dichte | - | ca. 360 kg/m³ | - |
| Wasserdampfdiffusionswiderstandszahl (μ) | - | ca. 200 | - |
| Verbundfestigkeit | EN 12317-2 | > 490 / N/50mm | > 55.959442 / lb/in |
| VOC-Gehalt | - | 0 % | - |
| UV-Beständigkeit | EN 13859-2 | 6 Monate | - |
| Exposition gegenüber Witterungseinflüssen | - | 12 Wochen | - |
| Wassersäule | ISO 811 | > 300 cm | > 118.11024 in |
| Nach künstlicher Alterung - Wasserundurchlässigkeit | EN 1297 / EN 1928 | Klasse W1 | - |
| Nach künstlicher Alterung - Höchstzugkraft MD/CD | EN 1297 / EN 12311-1 | 400 / 470 N/50mm | 46 / 54 lb/in |
| Nach künstlicher Alterung - Dehnung | EN 1297 / EN 12311-1 | 50 / 65 % | - |
| Kaltbiegeverhalten | EN 1109 | -30 / °C | -22 / °F |
| Widerstand gegen Schlagregen | TU Berlin | bestanden | - |
| Aufbringtemperatur WELD LIQUID | - | 10 / 20 °C | - |
| Ergiebigkeit WELD LIQUID | - | ca. 150/180 m2/l | - |
Specifications
Lieferung und Installation von Schweißbare monolithische diffusionsoffene Bahn, Typologie TRASPIR WELD EVO 360
CE-Kennzeichnung nach : EN 13859-1
Eigenschaften:
Flächenbezogene Masse [g/m²] : 360
Wasserdampfdurchlässigkeit Sd [m] : 0,2
Höchstzugkraft MD/CD [N/50mm] : 420/490
Dehnung MD/CD [%] : 50/65
Weiterreißwiderstand MD/CD [N] : 310/280
Wasserundurchlässigkeit : classe W1
VOC-Emissionen (% (Klasse A+)) : 0
Wärmebeständigkeit [°C] : -40/+100
Brandverhalten : classe E
Indicazioni di posa per: TETTO
TRASPIR WELD EVO 360 wird parallel zur Traufe verlegt, ausgehend von der Dachunterkante. Entsprechend der guten Baupraxis muss die zweite Schicht die vorherige mindestens 10-20 cm überlagern (abhängig von der Dachneigung); siehe Grundriss. Die Folie muss mit einer mechanischen Befestigungsvorrichtung an einem durchgehenden Untergrund gesichert werden (z. B. HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Nachdem die Oberseite des Daches erreicht wurde, empfiehlt es sich, dass die Bahn mindestens 30 cm über die Firstlinie hinausragt, sodass eine perfekte Überlappung mit den Folienschichten entsteht, die sich auf der anderen Seite der Dachfläche überlagern werden. Außerdem sollten sich die Folien auch bei Kopfverbindungen mindestens 30 cm überlagern. Für eine korrekte Luft- und Wasserdichtheit empfiehlt sich die Verwendung von EASY BAND, SPEEDY BAND, FLEXI BAND, FLEXI BAND UV, SOLID BAND, PLASTER BAND, SMART BAND, FACADE BAND UV, FRONT BAND UV, FRONT BAND UV 210, DOUBLE BAND, SUPRA BAND, BUTYL BAND, OUTSIDE GLUE, FIRE SEALING, FIRE STRIPE.Ein integriertes doppelseitiges Klebeband kann die korrekte Luft- und Wasserabdichtung ersetzen.
Indicazioni di posa per: PARETE
TRASPIR WELD EVO 360 wird parallel zur Richtschwelle bzw. bei Wandverlegung parallel zum Boden verlegt. Die zweite Schicht muss die vorherige mindestens 15 cm überlagern. Jede Schicht muss mit einer mechanischen Befestigungsvorrichtung am Untergrund gesichert werden (z. B. HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Außerdem empfiehlt es sich, die Folien auch bei Kopfverbindungen mindestens 30 cm zu überlagern. Für eine korrekte Luft- und Wasserdichtheit empfiehlt sich die Verwendung von EASY BAND, SPEEDY BAND, FLEXI BAND, FLEXI BAND UV, SOLID BAND, PLASTER BAND, SMART BAND, FACADE BAND UV, FRONT BAND UV, FRONT BAND UV 210, DOUBLE BAND, SUPRA BAND, BUTYL BAND, OUTSIDE GLUE, FIRE SEALING, FIRE STRIPE während bei rauen Oberflächen der Einsatz von PRIMER in Betracht gezogen werden sollte, zusätzlich zu FLEXI BAND, PRIMER SPAY, PRIMER .
Zusammensetzung
| OBERE SCHICHT | Diffusionsoffene monolithische PU-Folie |
|---|---|
| ZWISCHENSCHICHT | Gewebe aus PL |
| UNTERE SCHICHT | Diffusionsoffene monolithische PU-Folie |
