VERDECKTER HOLZ-HOLZ VERBINDER
LOCK T MINI
LOCK T MINI ist die innovative Platte für vollständig verdeckte Holz-Holz-Verbindungen, die außerordentliche Festigkeitswerte gewährleistet.
Das System ist einfach zu entfernen und deshalb ideal zur Fertigung zeitlich begrenzter Konstruktionen; zudem kann es auch mit kleineren Elementen verdeckt verwendet werden.
Optimal für kleine Konstruktionen, Pavillons und Ausstattungen im Innenbereich und für die Anwendung im Freien.
Video
**LOCK T MINI: LEISTUNGSSTARK, ZUVERLÄSSIG UND ENTFERNBAR. IDEAL FÜR AGGRESSIVE UMGEBUNGEN. **

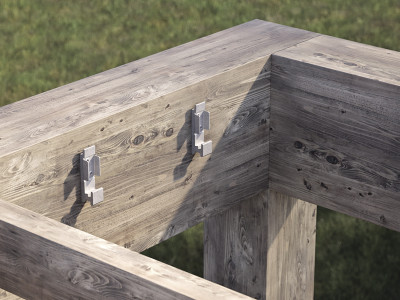

LOCK T MINI besteht aus einem dreidimensionalen Lochblech aus Aluminiumlegierung. Das Produkt bietet eine sehr gute Montagetoleranz und kann auf vielfältige Weise angebracht werden: mit Ausfräsung im Hauptelement oder im Nebenträger für eine verdeckte Installation oder ohne spezielle Schnitte für eine sichtbare Installation.
Die Platte für Holz-Holz-Verbindungen LOCK T MINI ist in zwei Versionen erhältlich: Standard oder EVO, in exklusivem Graphitschwarz lackiert. Beide Versionen können mit drei verschiedenen Schraubentypen verwendet werden: aus martensitischem Edelstahl, aus Kohlenstoffstahl und mit Beschichtung C4 EVO. Die ideale Kombination von Verbinder und Schraube erfüllt alle Befestigungsanforderungen, beispielsweise in aggressiven Umgebungen oder auf aggressiven, gerbsäurehaltigen Hölzern wie Kastanie und Eiche.
Die Platten zur seitlichen Verriegelung LOCK STOP und die vertikale auszugsfeste Schraube bieten in jeder Konfiguration zertifizierte Festigkeitswerte in jeder Lastrichtung.
Die Verbindung mit Ausfräsung im Hauptelement erfüllt die Anforderungen an den Feuerwiderstand.

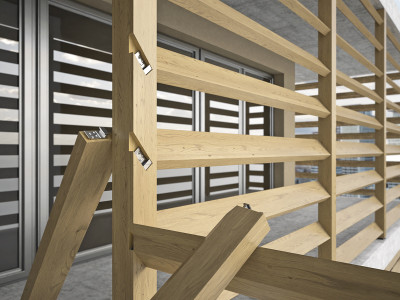

Dank der Montage mit nur einem Schraubentyp lässt sich LOCK T MINI schnell und einfach installieren. Die beiden Verbinderteile können an den Holzelementen vorinstalliert werden, ohne dass Befestigungen auf der Baustelle vorgenommen werden müssen.
Technische Dokumentation
Technisches Datenblatt
|
|
|---|---|
LOCK: Auswahl des verbinders und leitfaden zur haltbarkeit
|
|
Technisches Datenblatt USA
|
|
ETA-Zertifizierung
|
|
| Leistungserklärung (DOP) | Herunterladen |
CAD File
|
|
BIM.ifc File
|
|
BIM.rfa File
|
|
LOCK Calculator – Spreadsheet according to Eurocode 1995
|
|
LOCK Calculator – Spreadsheet according to NDS (USA building code)
|

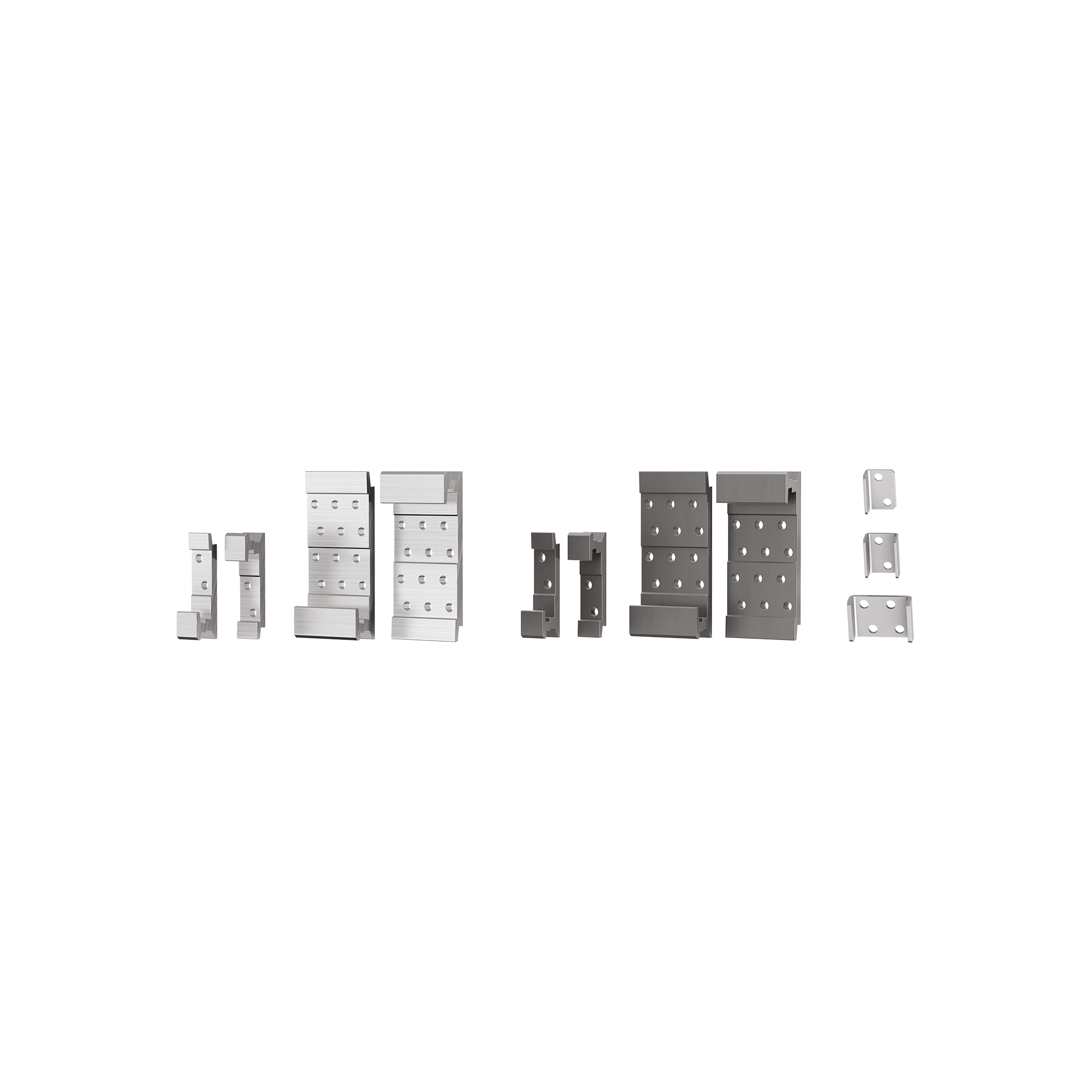

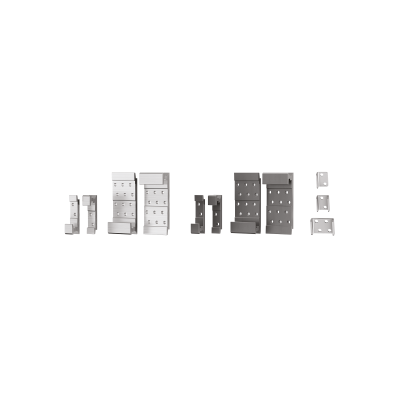

LOCK T MINI
| ART.-NR. | B
[mm]
|
H
[mm]
|
P
[mm]
|
Stk. |
|---|---|---|---|---|
| LOCKT1880 | 17.5 | 80 | 20 | 50 |
| LOCKT3580 | 35 | 80 | 20 | 50 |
| LOCKT35100 | 35 | 100 | 20 | 50 |
| LOCKT35120 | 35 | 120 | 20 | 25 |
| LOCKT53120 | 52.5 | 120 | 20 | 25 |
LOCK T MINI EVO
| ART.-NR. | B
[mm]
|
H
[mm]
|
P
[mm]
|
Stk. |
|---|---|---|---|---|
| LOCKTEVO1880 | 17.5 | 80 | 20 | 50 |
| LOCKTEVO3580 | 35 | 80 | 20 | 50 |
| LOCKTEVO35100 | 35 | 100 | 20 | 50 |
| LOCKTEVO35120 | 35 | 120 | 20 | 25 |
| LOCKTEVO53120 | 52.5 | 120 | 20 | 25 |
LOCK STOP
| ART.-NR. | B
[mm]
|
H
[mm]
|
P
[mm]
|
s
[mm]
|
Stk. |
|---|---|---|---|---|---|
| LOCKSTOP5 | 19 | 27.5 | 13 | 1.5 | 100 |
| LOCKSTOP5U | 21.5 | 27.5 | 13 | 1.5 | 50 |
| LOCKSTOP35 | 41 | 28.5 | 13 | 2.5 | 50 |
Specifications
Lieferung und Installation von verdeckter Holz-Holz Verbinder, Typologie LOCK T MINI.
CE-Kennzeichnung nach ETA 19/0831
Anwendungsbereiche:
Holz-Holz-Verbindung
Material:
Steckverbinder aus Aluminiumlegierung
Geometrie:
Winkelverbinder: :
H (mm) =
Grundplatte (mm) = :
Stärke s (mm) = :
Angaben zum Einbau und zu den mechanischen Leistungen wie in den Produktdatenblättern angegeben und von den technischen Auslegungsdokumentationen vorgesehen.
