ENTKOPPLUNGSPROFIL ZUR SCHALLDÄMMUNG

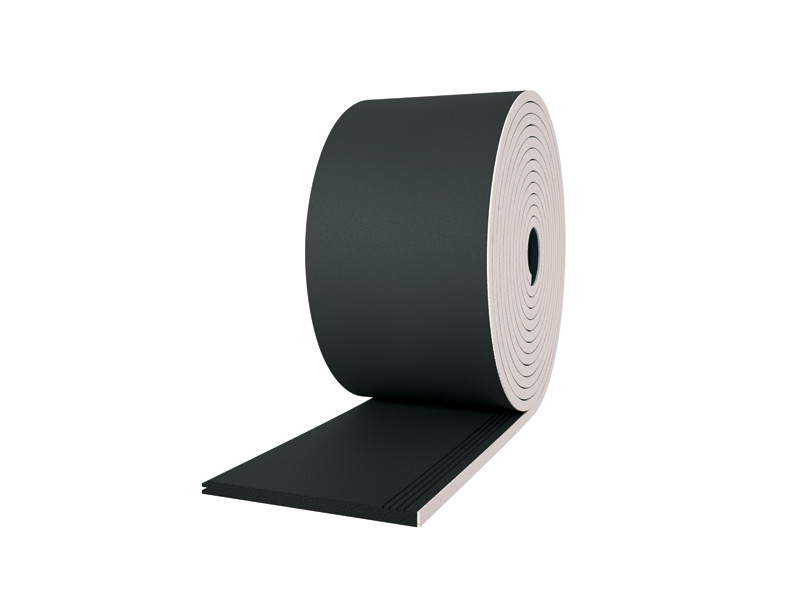

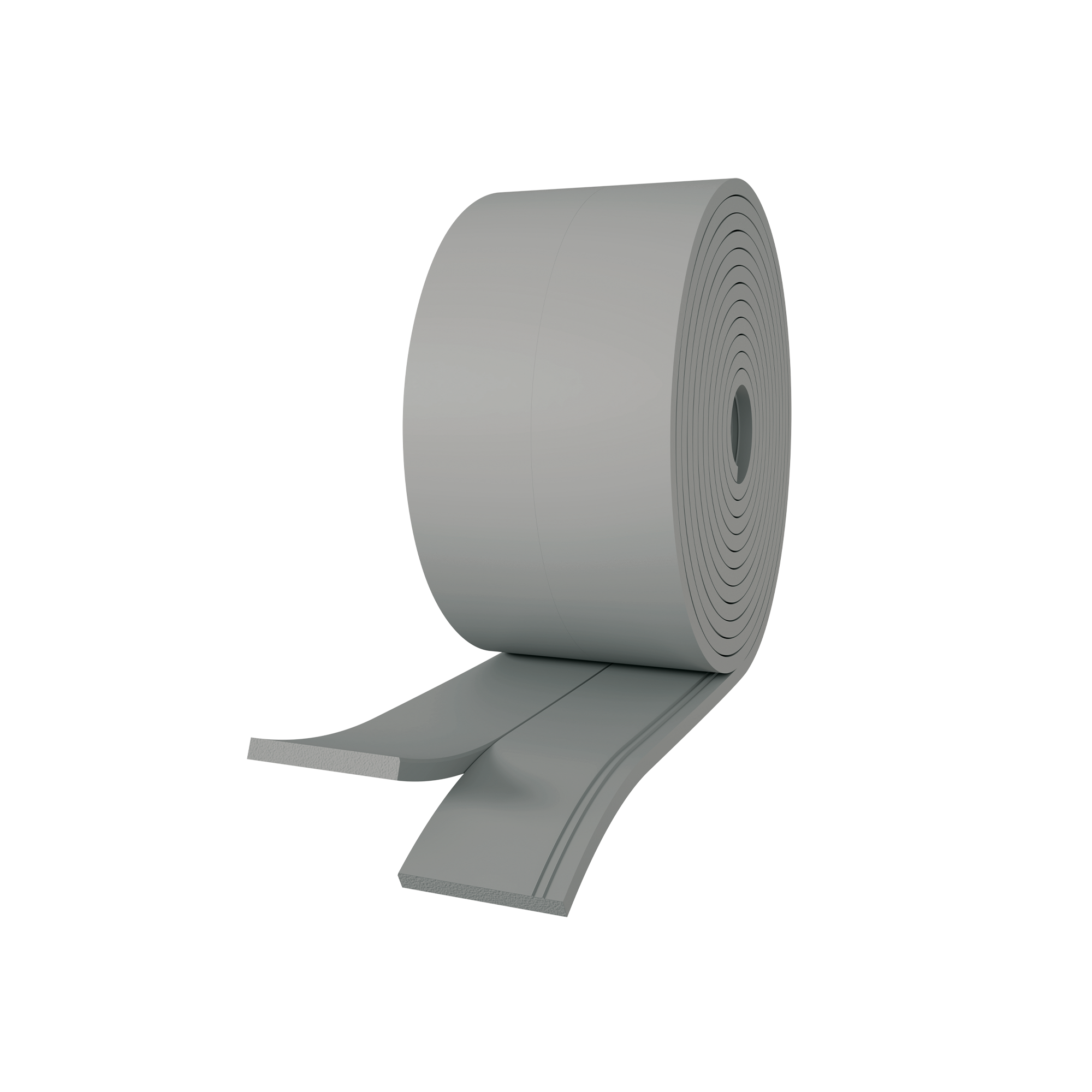

PIANO
Der Schalldämmstoff PIANO reduziert Schwingungen und bietet guten akustischen Komfort, sowohl in leichten Decken als auch in komplexeren Gebäuden und bei hohen Belastungen.
Das Produkt ist ETA-zertifiziert und in 5 Versionen erhältlich, die den Einsatz über einen breiten Lastbereich abdecken, der von schwimmenden Böden bis hin zu mehrgeschossigen Gebäuden reicht.
Einige Ausführungen sind vorgestanzt, sodass mit demselben Produkt mehrere Breiten erzielt werden. Die unterschiedlichen Geometrien und Farben von PIANO kennzeichnen dabei die verschiedenen einwirkenden Belastungen.
ANWENDUNGEN

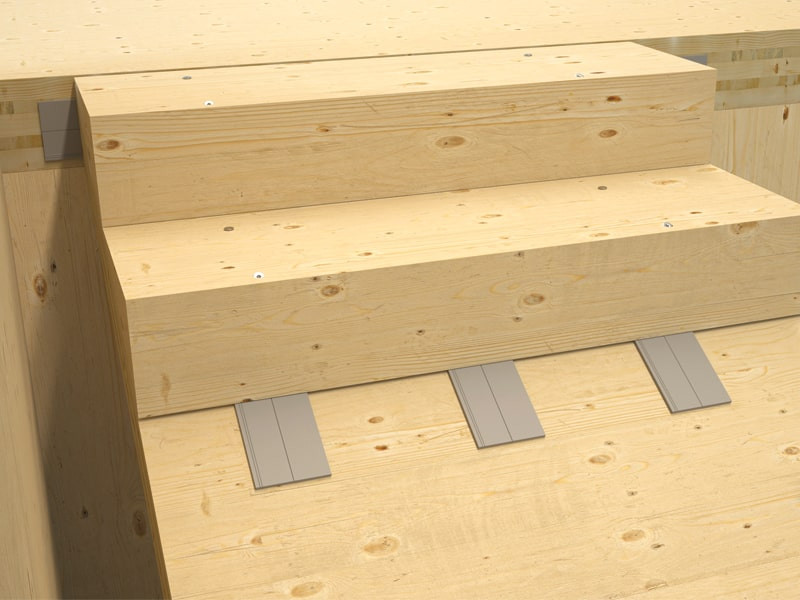

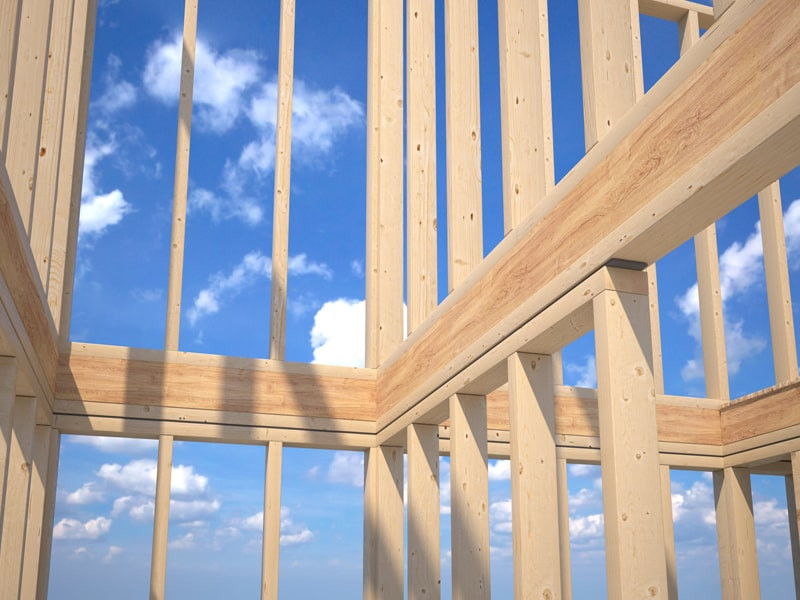

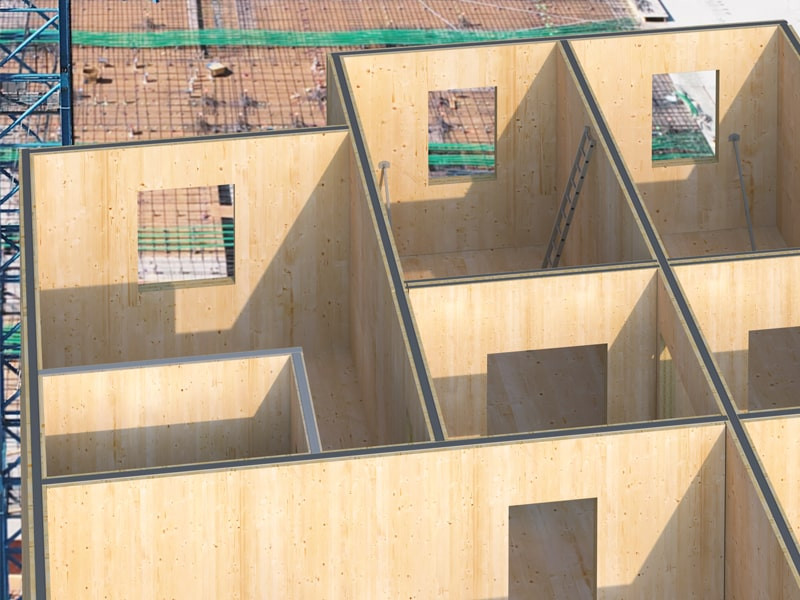

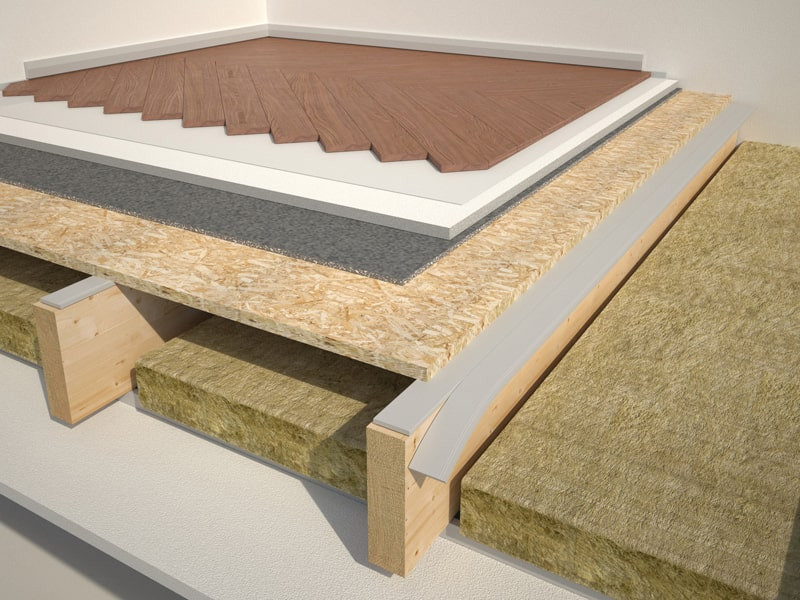

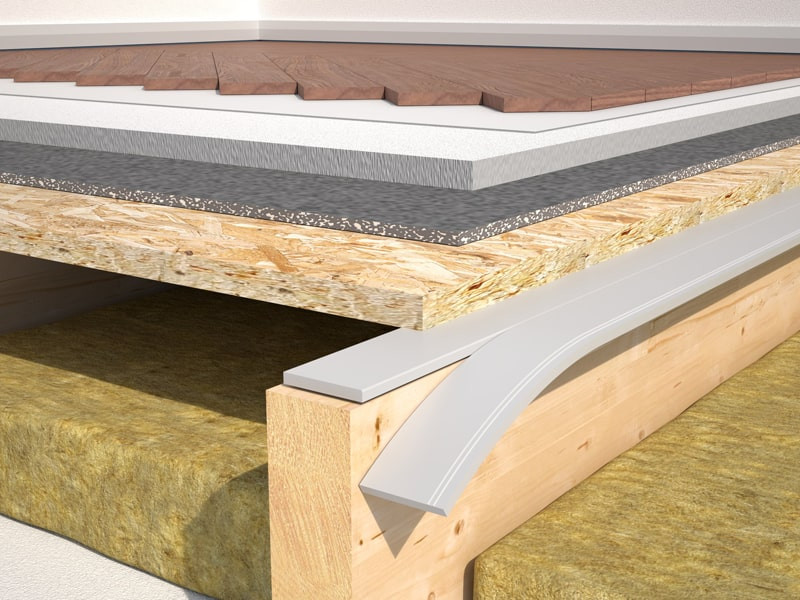

- Leichte Decken, Timber Frame, Rahmenkonstruktionen und massive Konstruktionen wie BSP oder LVL

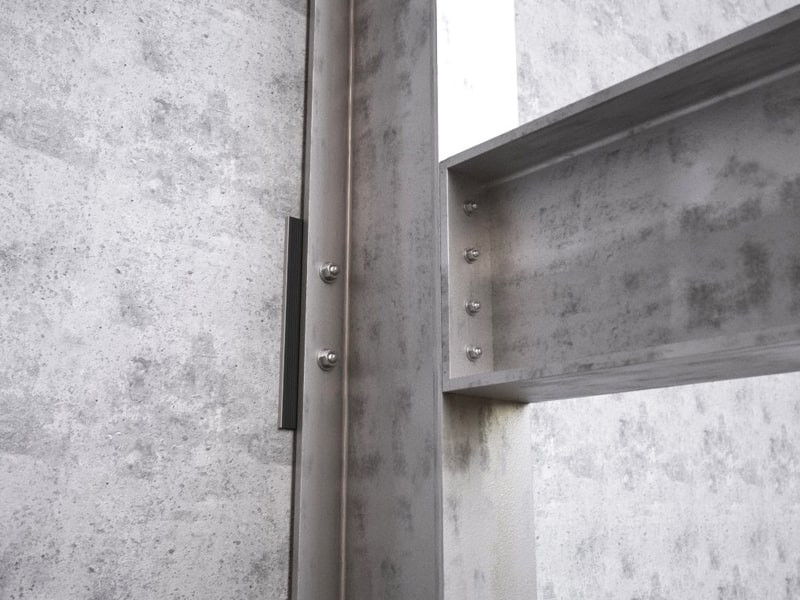

- Montage mit PRIMER SPRAY oder DOUBLE BAND auch auf Unterkonstruktionen
Dank der geschäumten und extrudierten EPDM-Mischung bietet der Schalldämmstoff PIANO eine Verbesserung der Schalldämmwerte von mehr als 4 dB.
EIGENSCHAFTEN
- Das komprimierbare EPDM-Material kann Ausdehnungen des Holzes und der Konstruktion ausgleichen
- Schwingungsdämpfend: PIANO dämpft Schwingungen sowohl unter statischen als auch dynamischen Bedingungen dank seiner Fähigkeit, die Energie des Systems zu absorbieren und abzuleiten
- Hohe Beständigkeit, chemische und UV-Stabilität
- Erhältlich in 5, zum Teil vorgestanzten Ausführungen, die sich in Farbe und akustischer Belastung unterscheiden
- Der kompakte Querschnitt macht das Produkt stabiler gegenüber Querdruckversagen
- VOC-frei
- Nach einem strengen Regulierungsverfahren wurde es gemäß ETA-23/0193 geprüft und zertifiziert
Einfluss von PIANO bei vorhandenen Schrauben und Nägeln und Tests an Holz-Holz-Verbindungen.

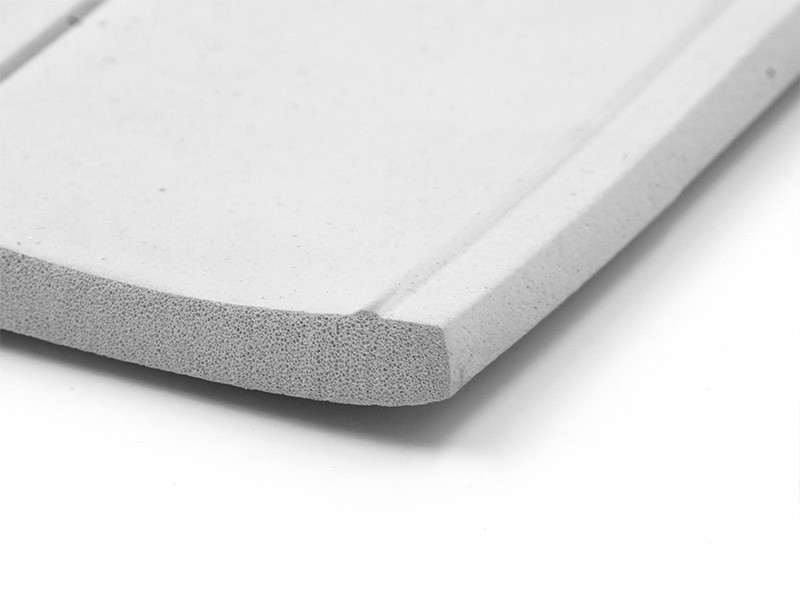

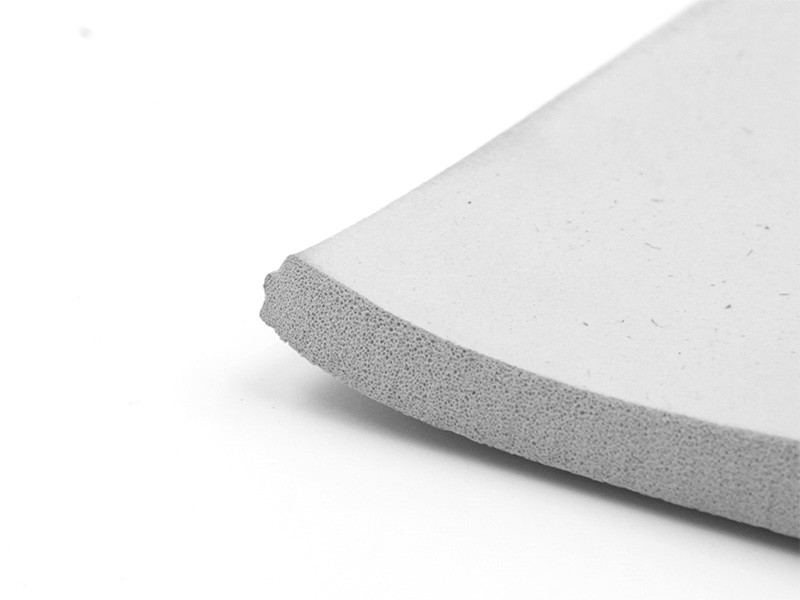

PIANO A
Für niedrige Belastungen und leichte Konstruktionen.
Leistungen
Geprüfte Verbesserung der Schalldämmung: Δl,ij (3): > 4 dB
Max. anwendbare Belastung (Senkung 3 mm): 0,15 N/mm²
Akustische Belastung: von 0,008 bis 0,052 N/mm²

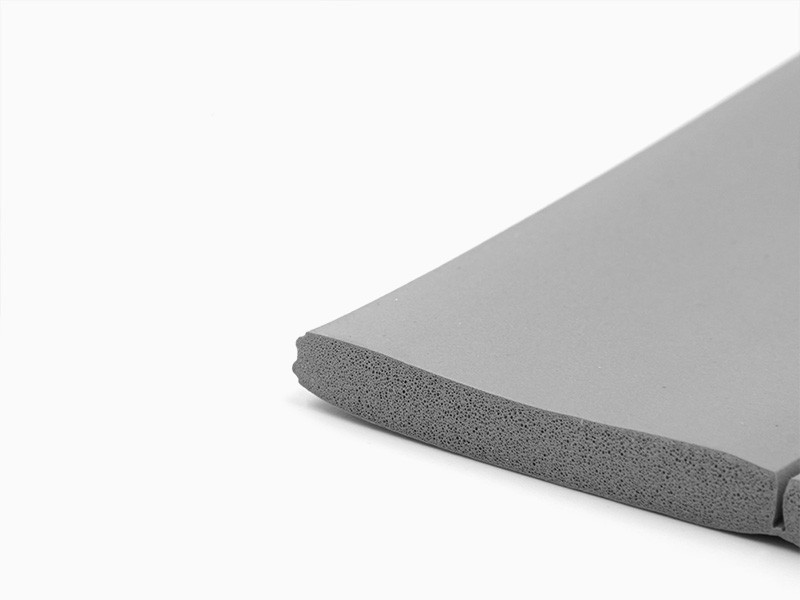

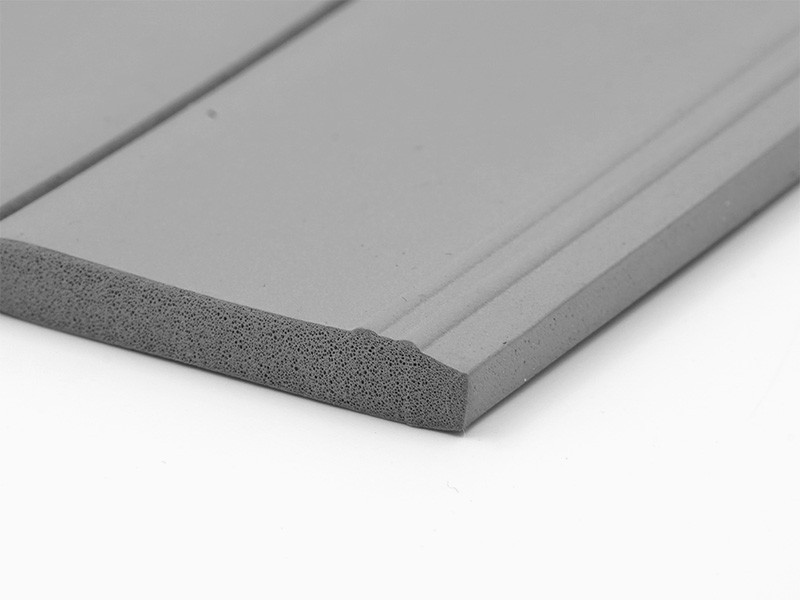

PIANO B
Für niedrige Belastungen und leichte Konstruktionen.
Leistungen
Geprüfte Verbesserung der Schalldämmung: Δl,ij (3): > 4 dB
Max. anwendbare Belastung (Senkung 3 mm): 0,15 N/mm²
Akustische Belastung: von 0,008 bis 0,052 N/mm²

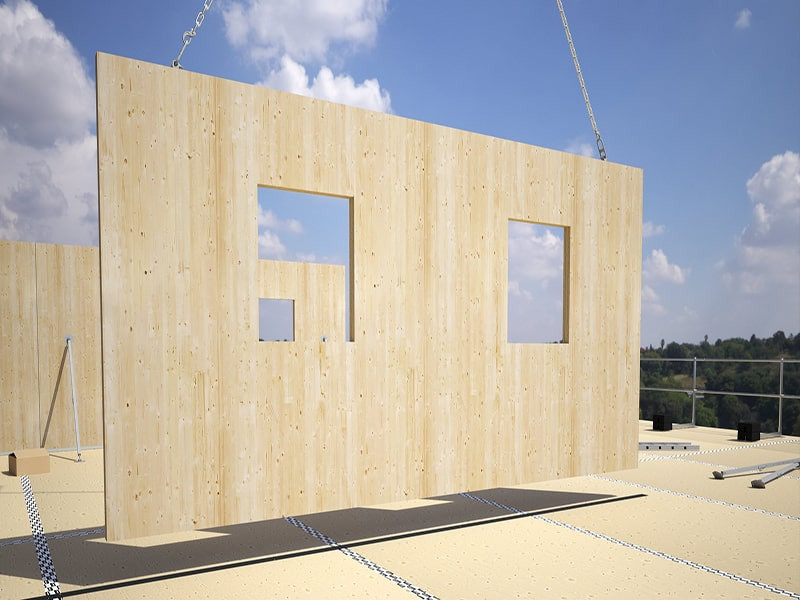

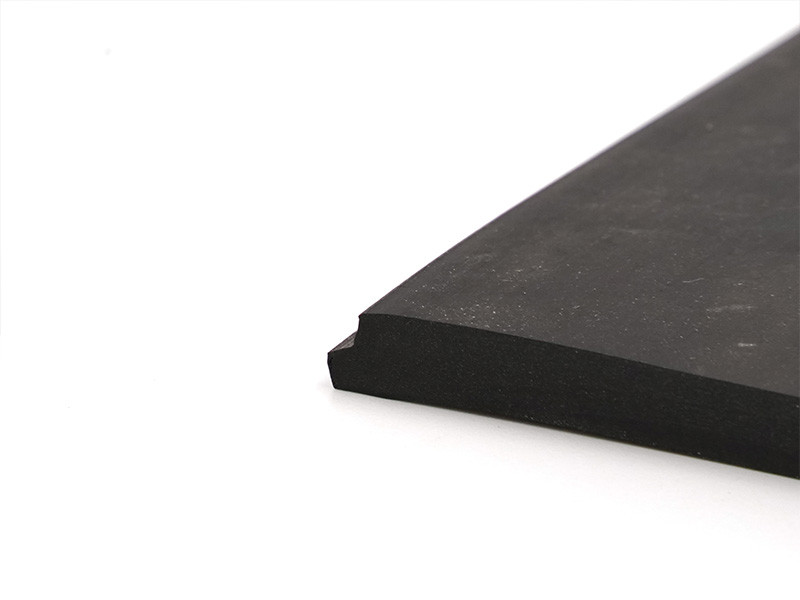

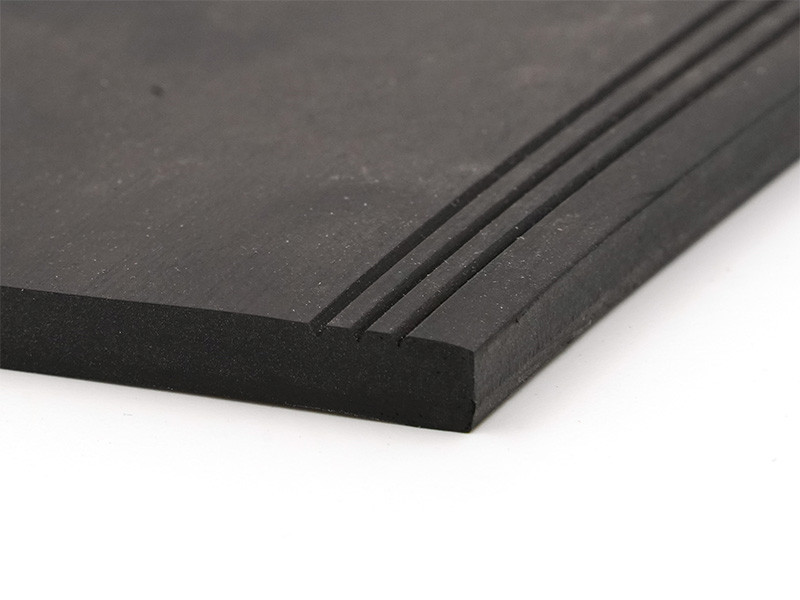

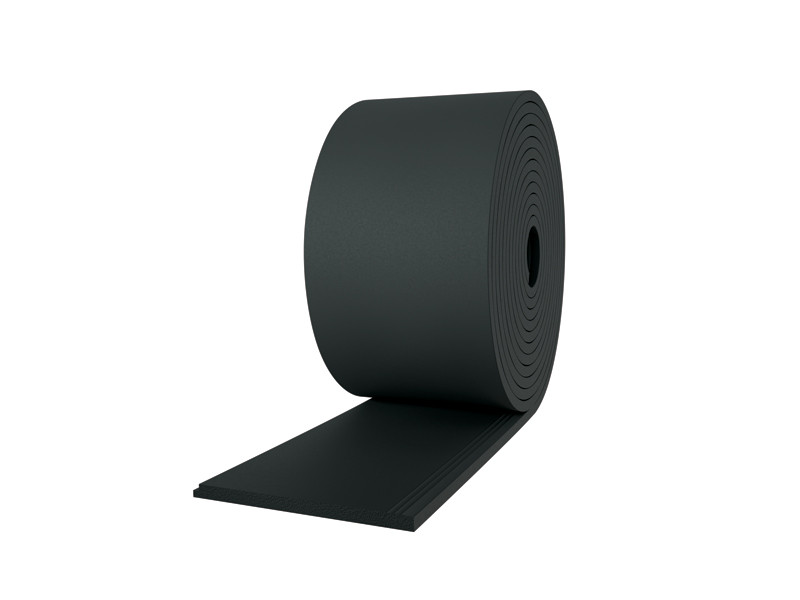

PIANO C
Für mittlere Belastungen.
Leistungen
Geprüfte Verbesserung der Schalldämmung: Δl,ij (3): > 4 dB
Max. anwendbare Belastung (Senkung 3 mm): 12,07 N/mm²
Akustische Belastung: von 0,12 bis 1,4 N/mm²

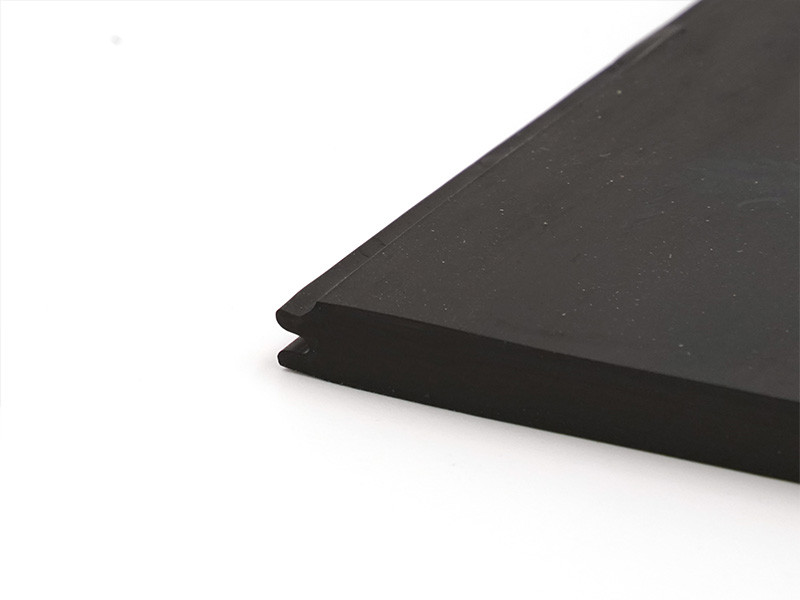

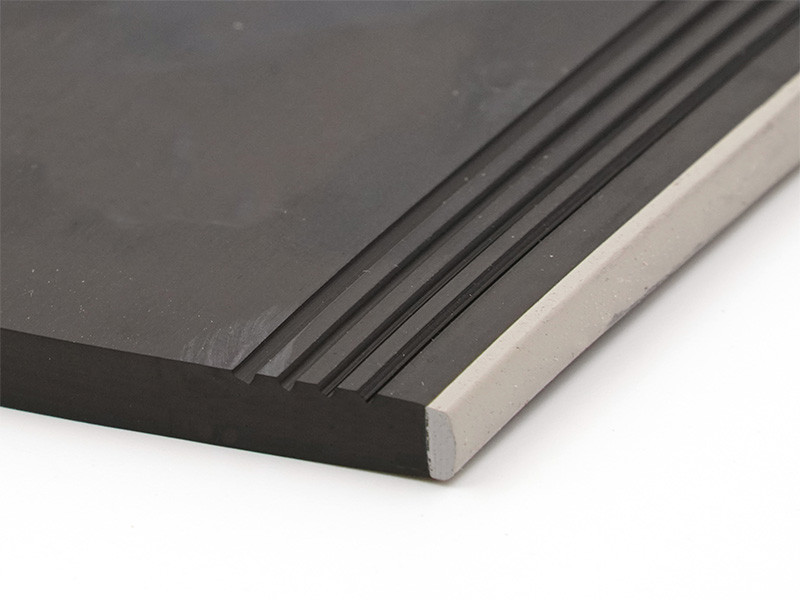

PIANO D
Für höhere Belastungen als die Versionen A, B und C.
Geeignet als Schalldämmstoff für komplexe Bauten mit beachtlicher Höhe.
Leistungen
Geprüfte Verbesserung der Schalldämmung: Δl,ij (3): > 4 dB
Max. anwendbare Belastung (Senkung 3 mm): 16,9 N/mm²
Akustische Belastung: von 1,2 bis 2,28 N/mm²

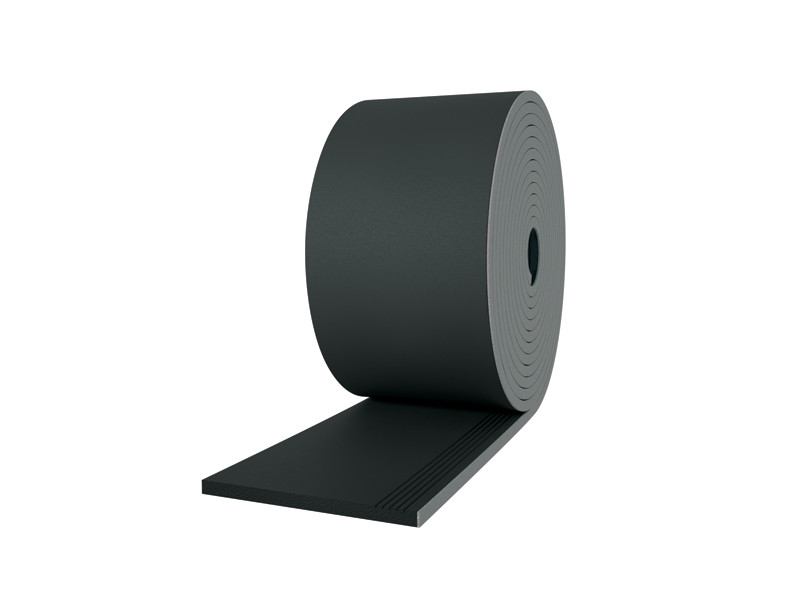

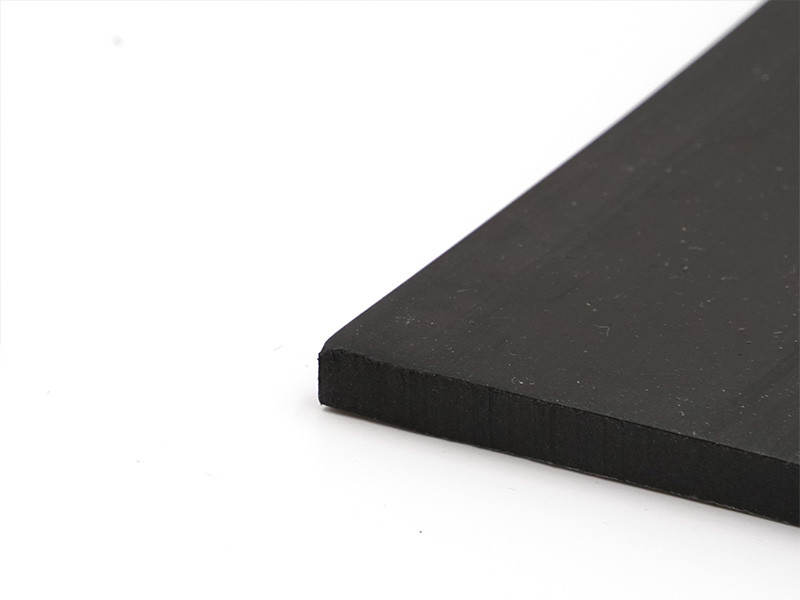

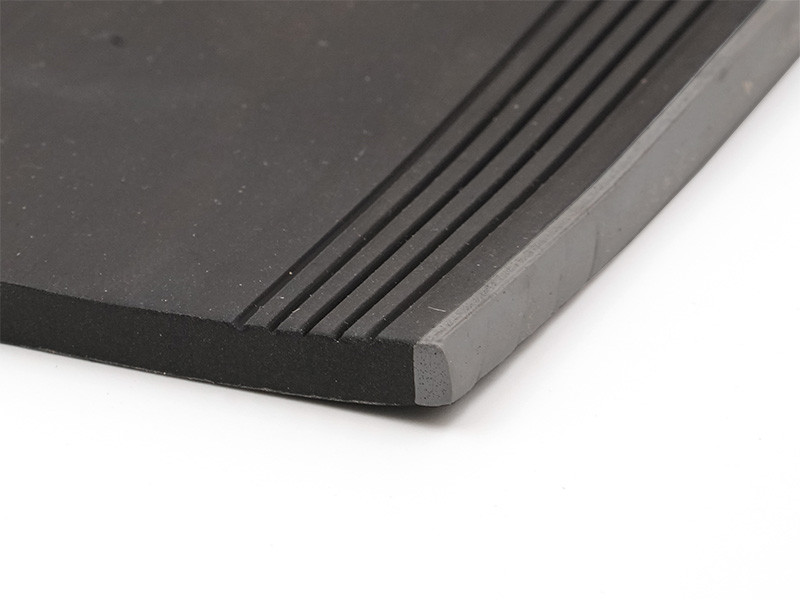

PIANO E

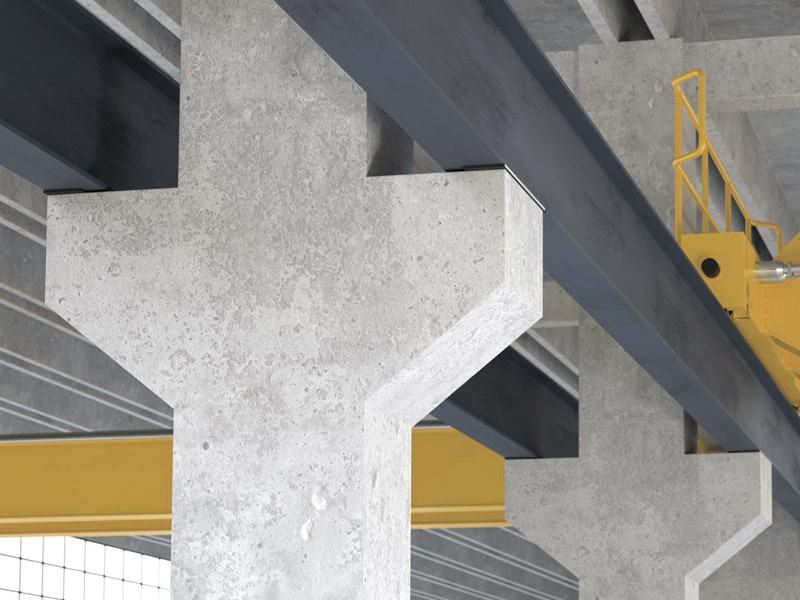

Für hohe Belastungen und mehrgeschossige Konstruktionen.
Leistungen
Geprüfte Verbesserung der Schalldämmung: Δl,ij (3): > 4 dB
Max. anwendbare Belastung (Senkung 3 mm): 17,07 N/mm²
Akustische Belastung: von 1,8 bis 3,2 N/mm²
Technische Dokumentation
Technisches Datenblatt
|
|
|---|---|
Lösungen zur schalldämmung - technische anleitung
|
|
ETA-Zertifizierung
|
|
Timber connections with Xylofon
|
PIANO
| ART.-NR. | B
[mm]
|
L
[m]
|
s
[mm]
|
Stk. |
|---|---|---|---|---|
| PIANOA4040 | 80 | 10 | 6 | 1 |
| PIANOA5050 | 100 | 10 | 6 | 1 |
| PIANOA6060 | 120 | 10 | 6 | 1 |
| PIANOA140 | 140 | 10 | 6 | 1 |
| PIANOB4040 | 80 | 10 | 6 | 1 |
| PIANOB5050 | 100 | 10 | 6 | 1 |
| PIANOB6060 | 120 | 10 | 6 | 1 |
| PIANOB140 | 140 | 10 | 6 | 1 |
| PIANOC080 | 80 | 10 | 6 | 1 |
| PIANOC100 | 100 | 10 | 6 | 1 |
| PIANOC120 | 120 | 10 | 6 | 1 |
| PIANOC140 | 140 | 10 | 6 | 1 |
| PIANOD080 | 80 | 10 | 6 | 1 |
| PIANOD100 | 100 | 10 | 6 | 1 |
| PIANOD120 | 120 | 10 | 6 | 1 |
| PIANOD140 | 140 | 10 | 6 | 1 |
| PIANOE080 | 80 | 10 | 6 | 1 |
| PIANOE100 | 100 | 10 | 6 | 1 |
| PIANOE120 | 120 | 10 | 6 | 1 |
| PIANOE140 | 140 | 10 | 6 | 1 |
