ZUGANKER WHT: VIELSEITIG UND WIDERSTANDSFÄHIG
WHT
Der Zuganker WHT von Rothoblaas ist in einer optimierten Version des klassischen Winkelverbinders für Zugkräfte erhältlich. Die neue Variante bietet eine effizientere Befestigung, ohne die Leistung eines bereits hervorragenden Produkts zu beeinträchtigen.

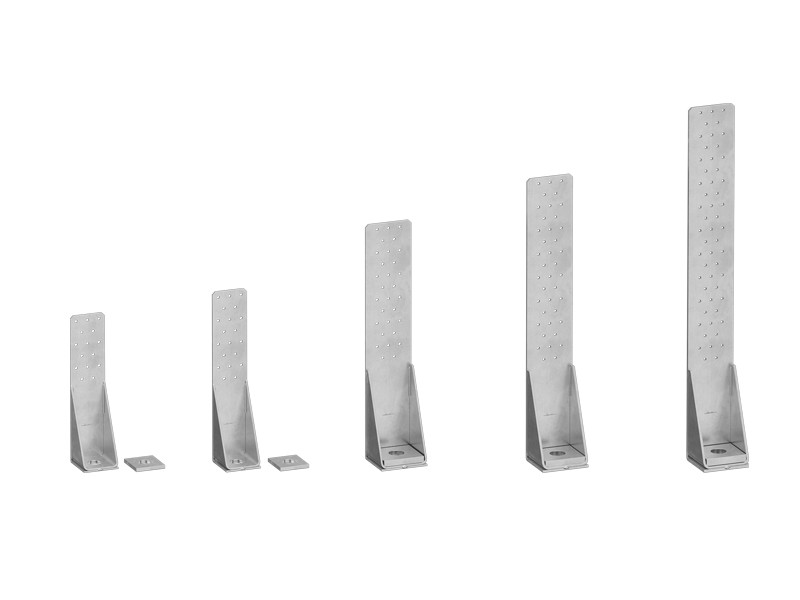

Der Zuganker WHT ist in 5 Größen erhältlich und eignet sich für alle statischen und seismischen Anforderungen. Dabei bietet er eine freie Wahl der Befestigung mit Nägeln, Schrauben oder Teilausnagelung.
ROTHOBLAAS-ZUGANKER: ANWENDUNGEN UND VORTEILE
Der WHT-Zuganker eignet sich für Wände aus BSP, LVL oder Timber Frame und bietet vielseitige Lösungen für Zugverbindungen von Holzwänden. Ideal für Holz-Holz-, Holz-Beton- und Holz-Stahl-Konfigurationen; perfekt für Anwendungen auf Massiv- und Brettschichtholz, an Wänden in Rahmenbauweise, Brettsperrholz- und Furnierschichtholzplatten. Mit Ausnagelungen NARROW PATTERN passt er sich ebenfalls Wänden in Rahmenbauweise mit reduzierten Pfostenbreiten (60 mm) an.
ZUGANKER FÜR HYBRIDKONSTRUKTIONEN
WHT ist der ideale Zuganker zur Erstellung von Zugverbindungen zwischen Decken aus Holz und Aussteifungskern in Holz-Beton-Hybridgebäuden. Die Verankerung von leichten oder schweren Wänden mit Beton mithilfe von WHT ist sowohl bei Neubauten als auch bei Retrofits möglich.
Höchste Vielseitigkeit, garantierte Festigkeit und Befestigungsfreiheit für jede konstruktive Anforderung: WHT gehört zur Baustelle.
Technische Dokumentation
| Technisches Datenblatt | |
|---|---|
| ETA-Zertifizierung | |
| Leistungserklärung (DOP) | Herunterladen |
| CAD File | |
| BIM.ifc File | |
| BIM.rfa File |
WHT
| ART.-NR. | H
[mm]
|
s
[mm]
|
Stk. |
|---|---|---|---|
| WHT15 | 250 | 2.5 | 20 |
| WHT20 | 290 | 3 | 20 |
| WHT30 | 400 | 3 | 10 |
| WHT40 | 480 | 4 | 10 |
| WHT55 | 600 | 5 | 10 |
WHTW
| ART.-NR. | Ø
[mm]
|
s
[mm]
|
Stk. |
|---|---|---|---|
| WHTW6016 | 18 | 6 | 120 |
| WHTW6020 | 22 | 6 | 120 |
| WHTW8020 | 22 | 10 | 50 |
| WHTW8024 | 26 | 10 | 50 |
| WHTW8024L | 26 | 12 | 40 |
XYLOFON WASHER - WHT
| ART.-NR. | P
[mm]
|
B
[mm]
|
s
[mm]
|
Stk. |
|---|---|---|---|---|
| XYLW806060 | 60 | 60 | 6 | 10 |
| XYLW808080 | 80 | 80 | 6 | 10 |
