WINKELVERBINDER FÜR HOLZ: WKR DOUBLE - OPTIMIERTE LÖSUNGEN FÜR VORGEFERTIGTE WÄNDE

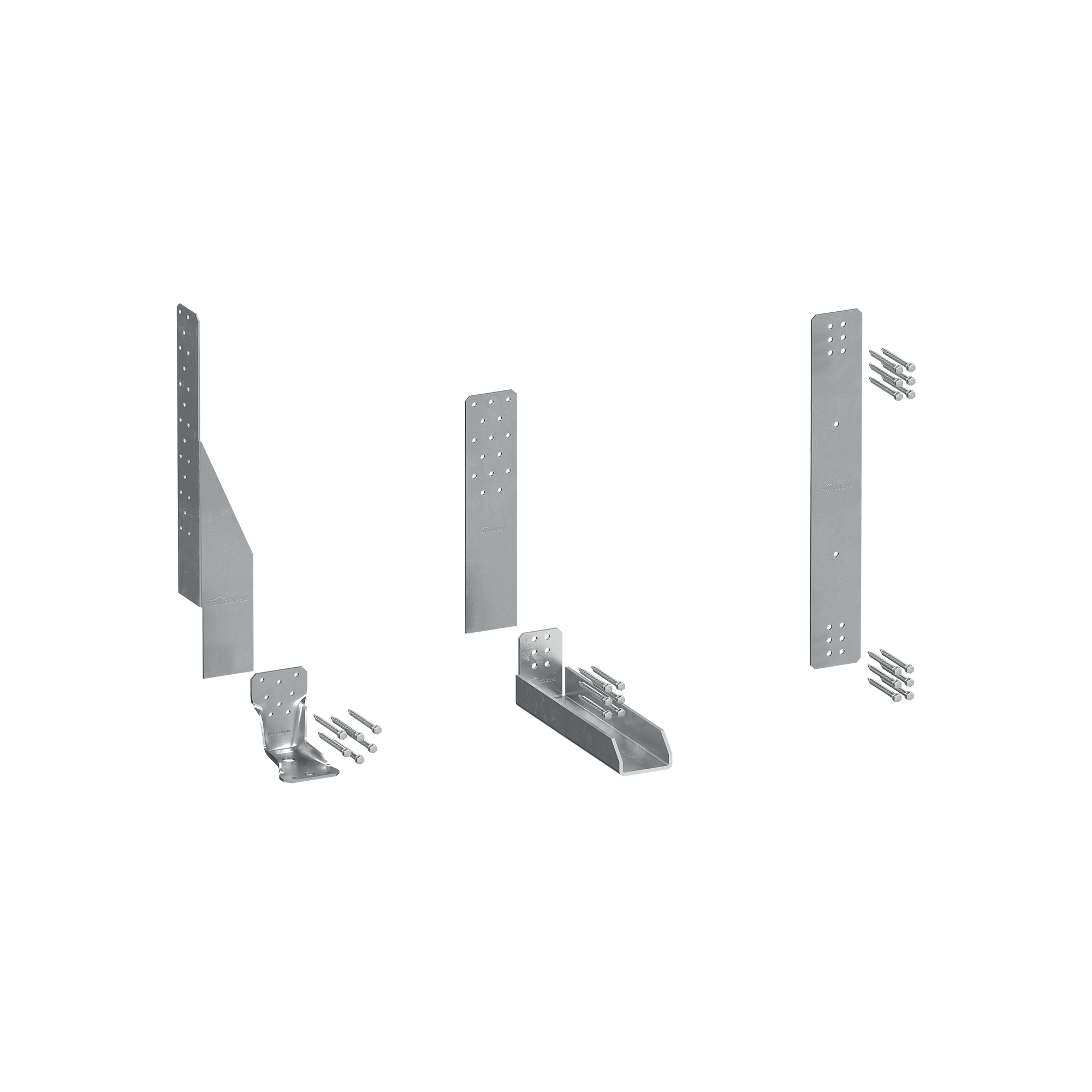

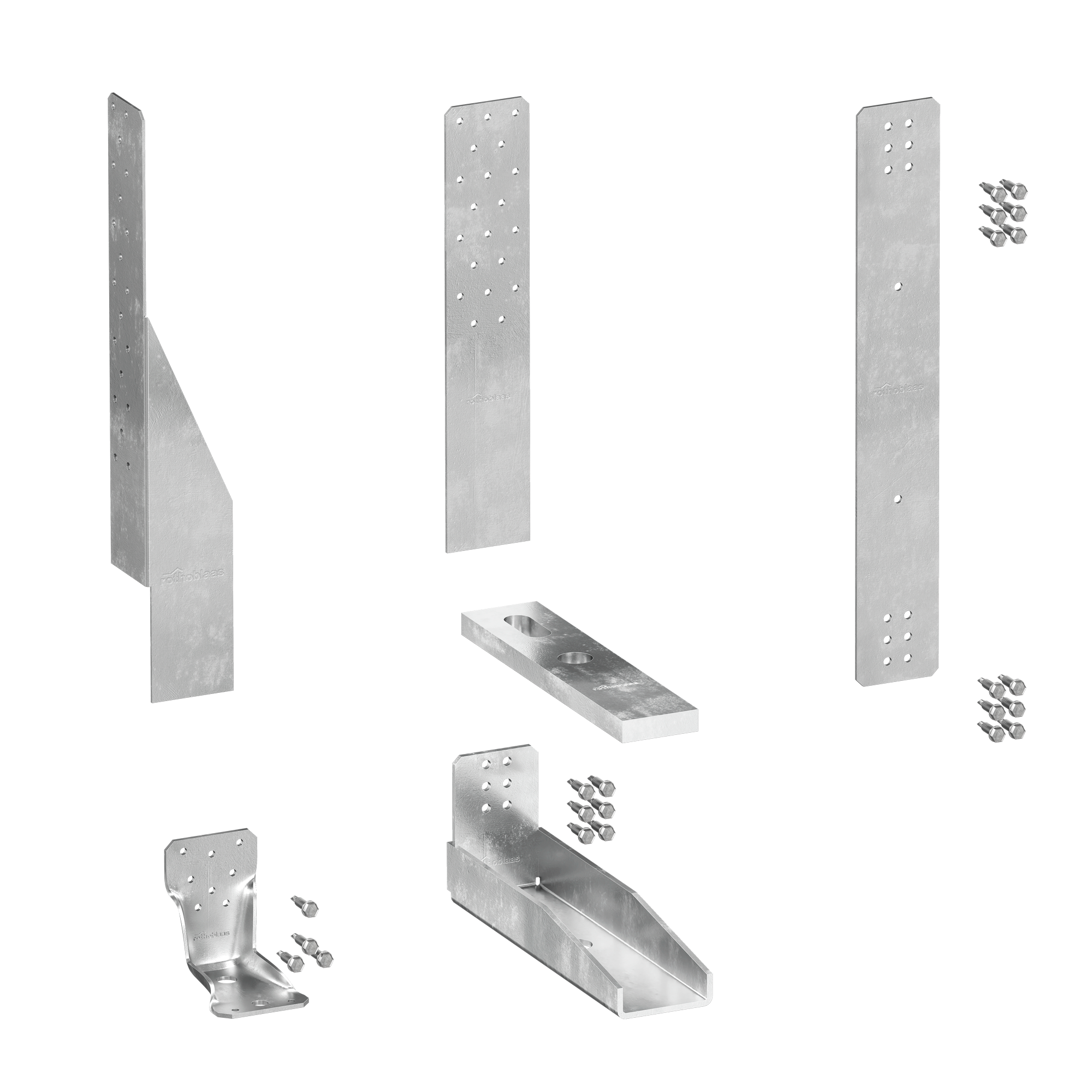

WKR DOUBLE
Unsere Winkelverbinder für Wände aus Holz haben eine schmale Form und sind schnell einsatzbereit. Sie verfügen über unglaubliche Festigkeit bei kleinen bis mittleren Konstruktionen.
Einfache und schnelle Handhabung auf der Baustelle, da die Montage durch die Langlöcher zum Einsetzen der Anker erleichtert wird.
Der Winkelverbinder WKR ist in verschiedenen Größen erhältlich und ermöglicht die Vormontage im Werk, wobei auch die Oberflächen vorgefertigt werden können.
Einfache Handhabung auf der Baustelle

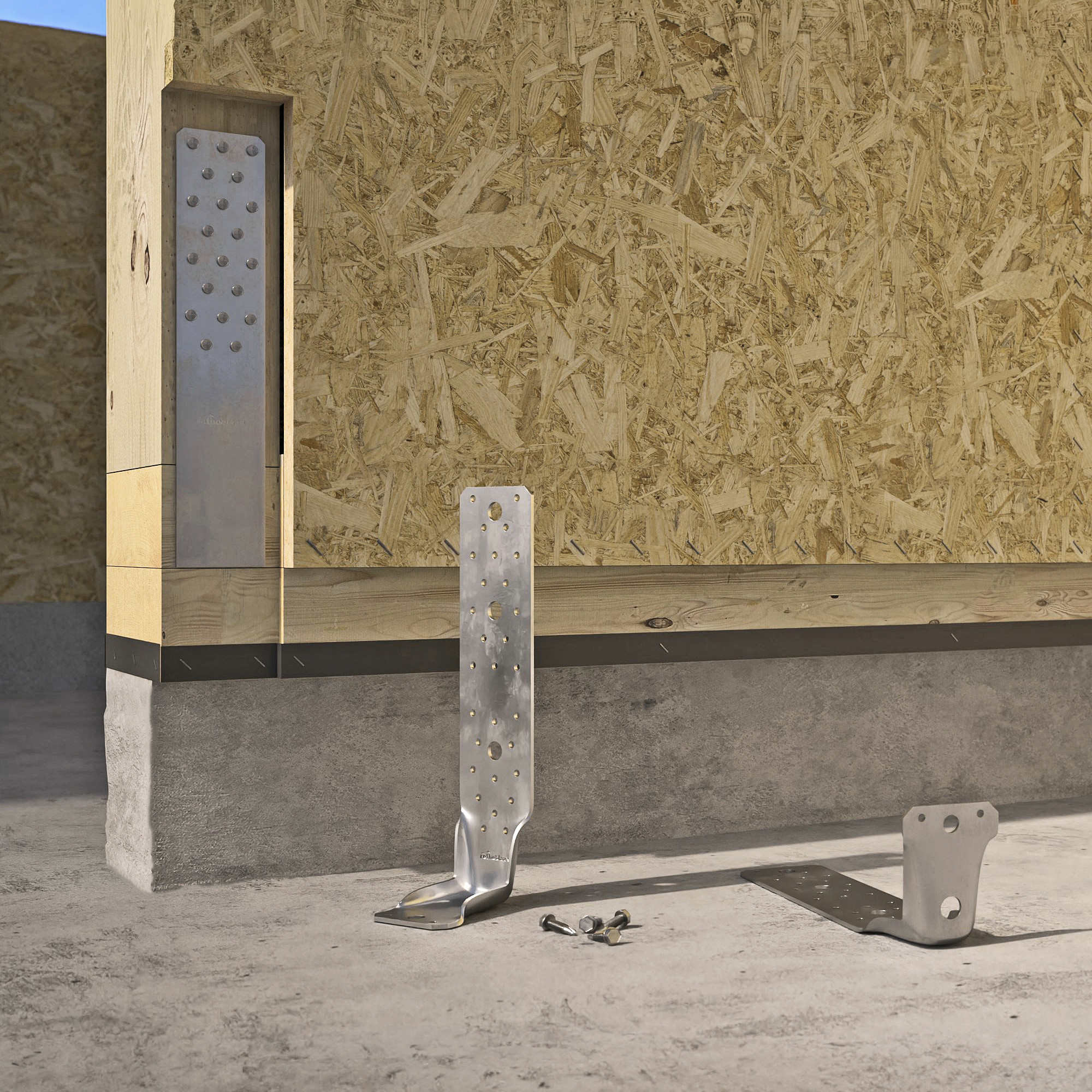

Die Vielseitigkeit des Systems WKR DOUBLE erleichtert auch die Handhabung auf der Baustelle. Die Modelle des Basis-Winkelverbinders ermöglichen die Verlegung der Wand auf verschiedenen Unterlagen, wie einem Mörtelbett, einer Holzschwelle oder einer Betonaufkantung.
WINKELVERBINDER FÜR HOLZ: EFFIZIENTE TOLERANZEN UND VORMONTAGEN
WKR DOUBLE erlaubt eine effiziente Vorbereitung bei der Vorfertigung, da die Basis-Winkelverbinder auf dem Stahlbetonfundament vormontiert werden können. Die Langlöcher zum Einsetzen der Anker bieten einen präzisen Ausgleich der Montagetoleranzen.
Die Winkelverbinder WKR DOUBLE erlauben einen präzisen Ausgleich der Toleranzen sowohl für Holz-Beton- als auch für Holz-Holz-Verbindungen. Die Langlöcher zum Einsetzen der Anker ermöglichen einen genauen Einbau und gewährleisten ein hochwertiges Endergebnis.

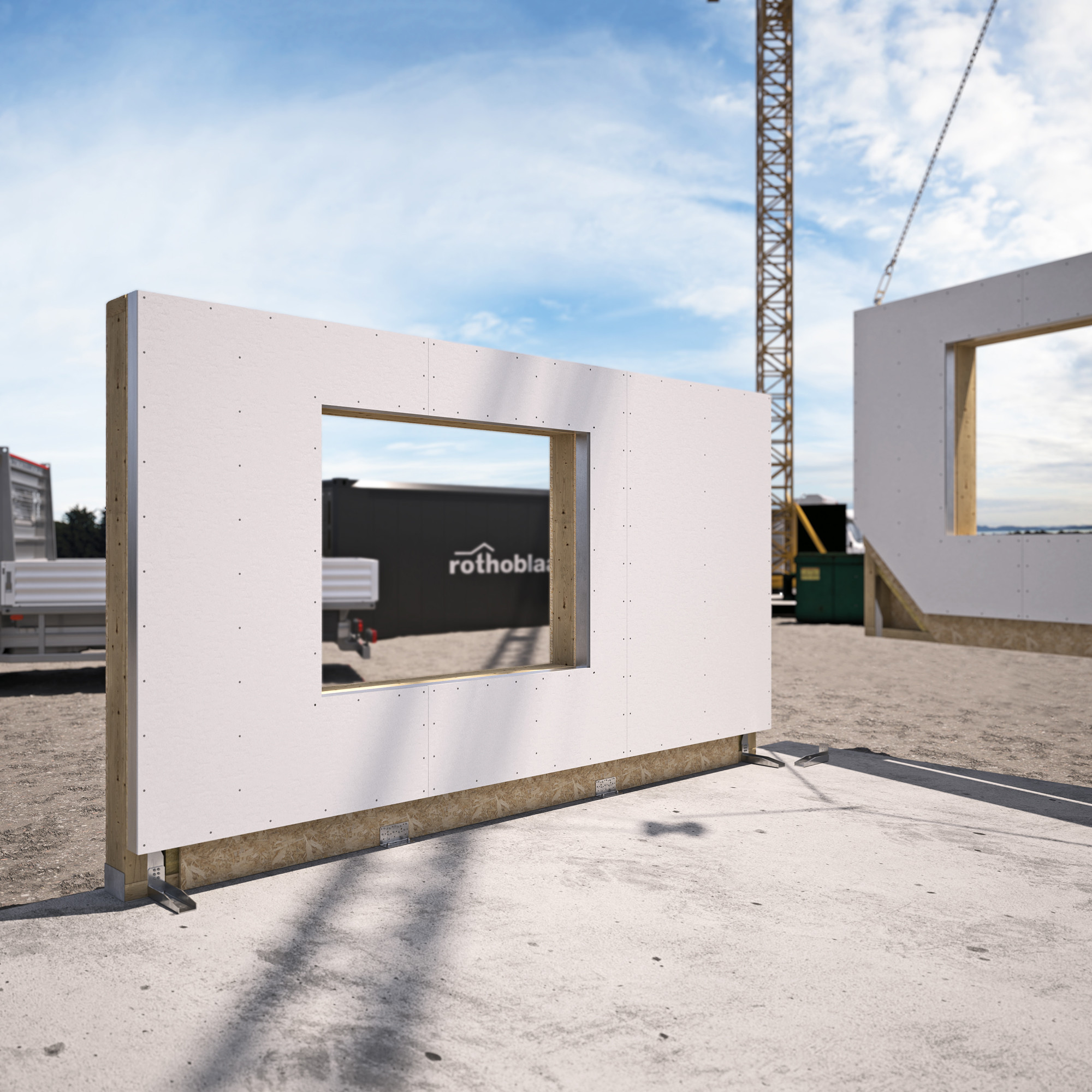

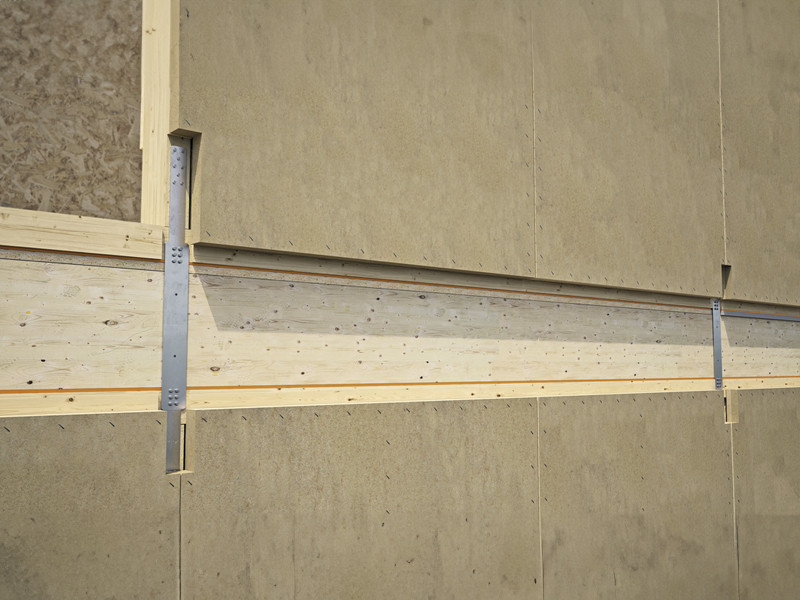

Sie sind ideal für eine Vielzahl von Anwendungen, einschließlich Zugverbindungen für vorgefertigte Wände und die Befestigung von Wänden in Rahmenbauweise. Sie bieten Konfigurationen, die sowohl für Holz-Holz- als auch Holz-Beton-Verbindungen geeignet sind und sind kompatibel mit verschiedenen Arten von Materialien, unter anderem Massiv- und Brettschichtholz, Wänden in Rahmenbauweise (Timber Frame), Brettsperrholz- und Furnierschichtholzplatten.
Optimieren Sie Ihren Vorfertigungsprozess und die Bauphasen auf der Baustelle mit den Winkelverbindern WKR DOUBLE.
Technische Dokumentation
| Technisches Datenblatt |
|---|
WANDPLATTE
| ART.-NR. | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
Stk. | |
|---|---|---|---|---|---|---|
| WKRD40 | New | 40 | - | 275 | 2 | 10 |
| WKRD60 | New | 60 | - | 265 | 2.5 | 10 |
| WKRD60L | New | 62 | 55 | 403 | 2 | 10 |
| WKRD60R | New | 62 | 55 | 403 | 2 | 10 |
VERBINDUNGSPLATTE
| ART.-NR. | B
[mm]
|
H
[mm]
|
s
[mm]
|
Stk. | |
|---|---|---|---|---|---|
| WKRD60T | New | 60 | 410 | 2.5 | 10 |
BASIS-WINKELVERBINDER
| ART.-NR. | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
Stk. | |
|---|---|---|---|---|---|---|
| WKRD80C | New | 62 | 255 | 80 | 4 | 10 |
| WKRD180C | New | 62 | 255 | 180 | 4 | 10 |
WKR
| ART.-NR. | H
[mm]
|
Stk. |
|---|---|---|
| WKR9530 | 95 | 25 |
| WKR13535 | 135 | 25 |
| WKR21535 | 215 | 25 |
| WKR28535 | 287 | 25 |
