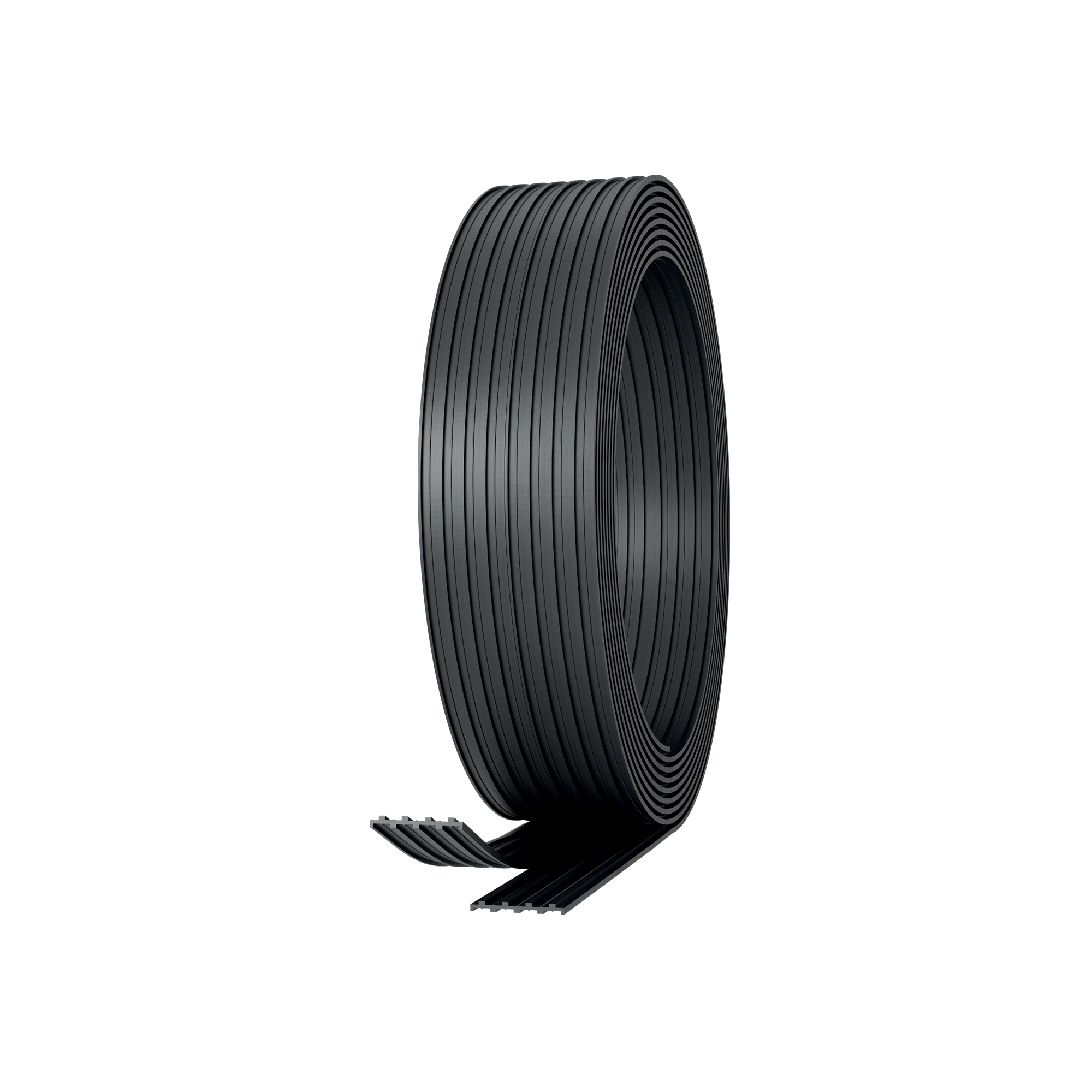

ENTKOPPLUNGSPROFIL ZUR SCHALLDÄMMUNG
ALADIN
ALADIN ist das Entkopplungsprofil zur Schalldämmung von Wänden und Decken. Ein ausgezeichneter Kompromiss zwischen Preis und Leistung.
ALADIN bietet eine effiziente Reduzierung des Trittschallpegels, die sowohl von der Zertifizierungsstelle der Österreichischen Gesellschaft für Holzforschung als auch vom Zentrum für industrielle Forschung der Universität Bologna gemäß der Norm EN ISO 10848 überprüft und anerkannt wurde.
Vorgestanzt auf vier verschiedene Breiten mit nur zwei Varianten: ALADIN SOFT: extrudiertes, dichtes EPDM und ALADIN EXTRA SOFT aus EPDM-Schaumstoff.
Das Produkt wurde auch auf sein Brandverhalten geprüft und erreichte die Klasse E.
ANWENDUNGEN
- Dank der innovativen geschäumten und extrudierten EPDM-Mischung ist sie ein wirksamer Schallschutz für Decken und für Wände im Allgemeinen
- Perfekt zur Optimierung der Schallminderung abhängig von den typischen Belastungen im Holzbau.
EIGENSCHAFTEN
- Trotz seiner Einsatzstärke von nur 3 bis 5 mm bietet das Schalldämmprofil ALADIN für Wände und Decken eine effektive Trittschalldämmung
- Dank der innovativen Zusammensetzung absorbiert das Gemisch bis 4 dB gemäß EN ISO 140-7 d; reduzierte Einsatzstärke
- Vorgestanzt auf vier verschiedene Breiten mit nur zwei Ausführungen
- Schnelle trockene Verlegung durch mechanische Befestigung
MESSUNGEN AUF DER BAUSTELLE
Um das Verhalten unserer Produkte in den Gebäuden zu ermitteln, haben wir die Leistung von ALADIN auf der Baustelle gemessen.
Die Wirksamkeit von ALADIN hat zu ausgesprochen zufriedenstellenden Ergebnissen hinsichtlich des Trittschallpegels beigetragen.
L’nT,w = 34 dB
NIRS ASTM = 75
Zu den experimentellen Daten zur statischen Leistung einer Holz-Stahl-Verbindung mit ALADIN in der Zwischenschicht.
Eigenschaften
| Material | EPDM extruded and expanded |
|---|---|
| Stärke | 5,0 and 7,0 mm |
| Abmessungen | strisce da 95 e 115 mm dividibili grazie al pretaglio |
| anwendbar lineare Belastung | from 2,0 to 30 kN/m |
| Akustische Leistung | ★ ★ ★ ☆ ☆ |
| Langfristige Stabilität | ★ ★ ☆ ☆ ☆ |
Technische Dokumentation
Technisches Datenblatt
|
|
|---|---|
Lösungen zur schalldämmung - technische anleitung
|
|
Ausschreibungstext
|

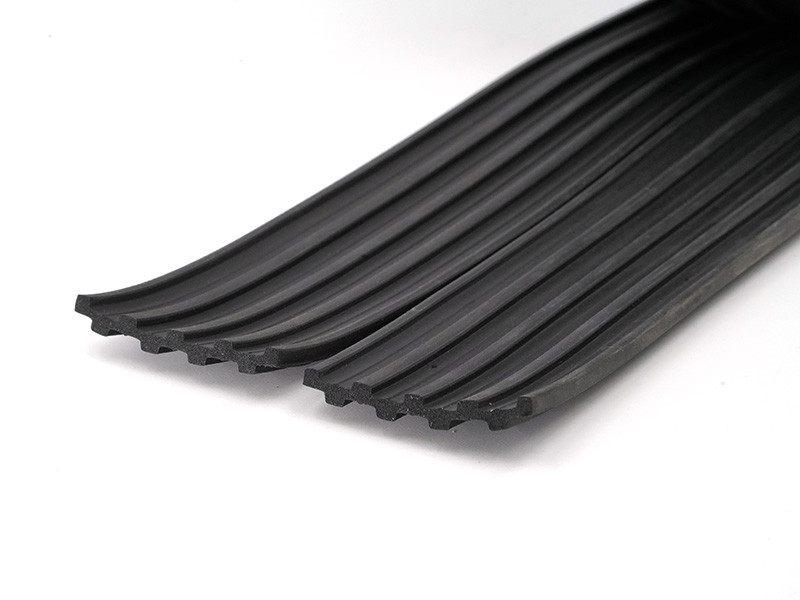

ALADIN EXTRA SOFT
| ART.-NR. | Version | B
[mm]
|
L
[m]
|
s
[mm]
|
Stk. |
|---|---|---|---|---|---|
| ALADIN115 | EXTRA SOFT | 115 | 50 | 7 | 1 |

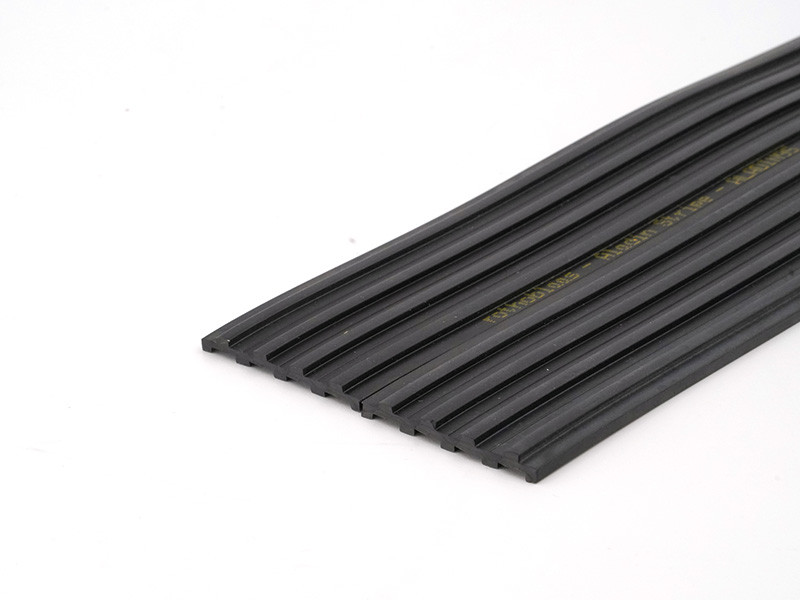

ALADIN SOFT
| ART.-NR. | B
[mm]
|
L
[m]
|
s
[mm]
|
Stk. |
|---|---|---|---|---|
| ALADIN95 | 95 | 50 | 5 | 1 |
Specifications
ALADIN STRIPE SOFT
Lieferung und Installation von Entkopplungsprofil zur Schalldämmung, Typologie ALADIN STRIPE Soft
Zusammensetzung:
- Mischung aus extrudiertem EPDM, geprüft und zertifiziert vom Zentrum für industrielle Forschung der Universität Bologna
Eigenschaften:
- Dynamische Steifigkeit s‘ [MN/m³] : condizione ermetica = 221 condizione non ermetica = 115
- Druckverformungsrest [%] : 100°C, ≥ 50

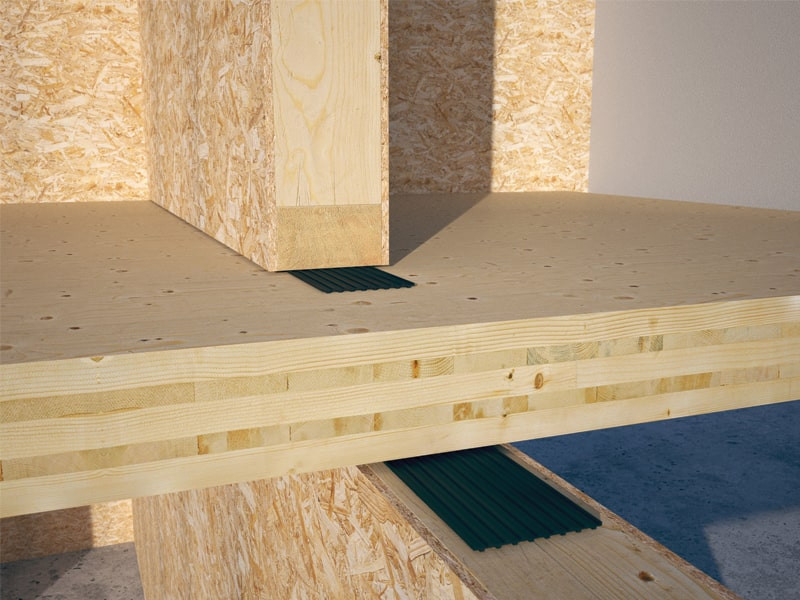

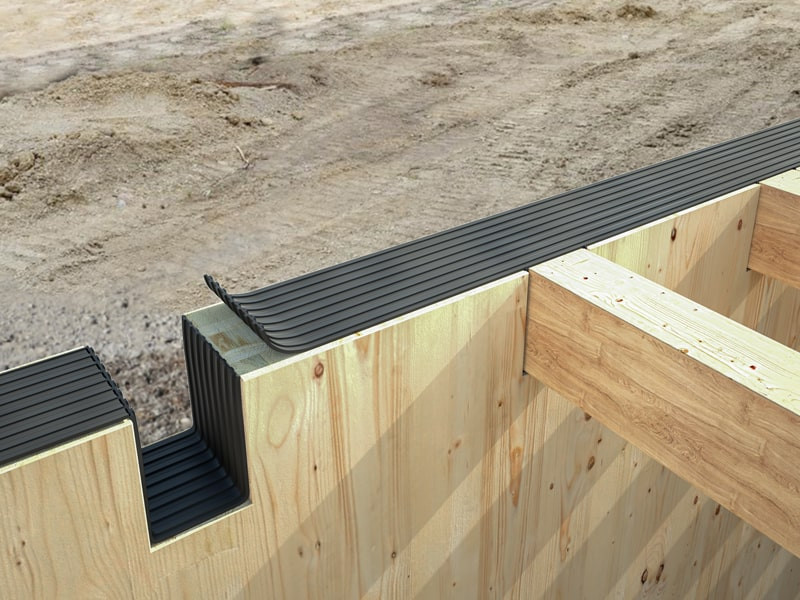

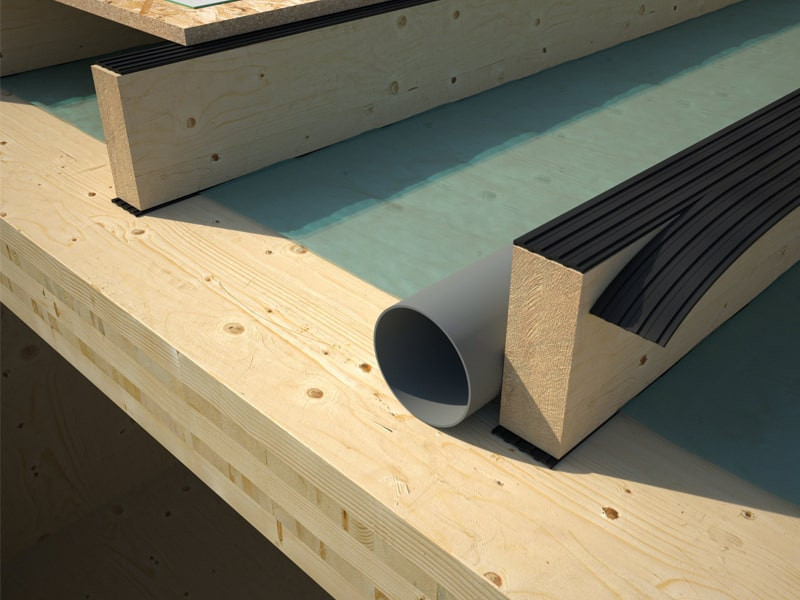

Geeignet zum Verlegen zwischen Holz und Holz, um eine physikalisch-mechanische Trennung zwischen den beiden Elementen zu erzeugen und so die Übertragung von Vibrationen durch Trittschall zu vermeiden. Zur Steigerung der Schwingungsdämpfung empfiehlt es sich, das Profil sowohl unter- als auch oberhalb des Holzbodens zu verlegen. Das Profil im oberen Wandabschnitt auslegen und alle 40/60 cm mit Klammern mechanisch befestigen. Dann die horizontale Platte des Bodens verlegen und den Vorgang wiederholen.
ALADIN STRIPE EXTRA SOFT
Lieferung und Installation von Entkopplungsprofil zur Schalldämmung, Typologie ALADIN STRIPE Extra Soft
Zusammensetzung:
- Mischung aus EPDM-Schaumstoff, geprüft und zertifiziert vom Zentrum für industrielle Forschung der Universität Bologna
Eigenschaften:
- Dynamische Steifigkeit s‘ [MN/m³] : condizione ermetica = 76 condizione non ermetica = 23
- Druckverformungsrest [%] : 23°C, ≥ 25 40°C, ≥ 35
Geeignet zum Verlegen zwischen Holz und Holz, um eine physikalisch-mechanische Trennung zwischen den beiden Elementen zu erzeugen und so die Übertragung von Vibrationen durch Trittschall zu vermeiden. Zur Steigerung der Schwingungsdämpfung empfiehlt es sich, das Profil sowohl unter- als auch oberhalb des Holzbodens zu verlegen. Das Profil im oberen Wandabschnitt auslegen und alle 40/60 cm mit Klammern mechanisch befestigen. Dann die horizontale Platte des Bodens verlegen und den Vorgang wiederholen.
