ENTKOPPLUNGSPROFIL FÜR WINKELVERBINDER FÜR SCHERKRÄFTE FÜR HOLZ

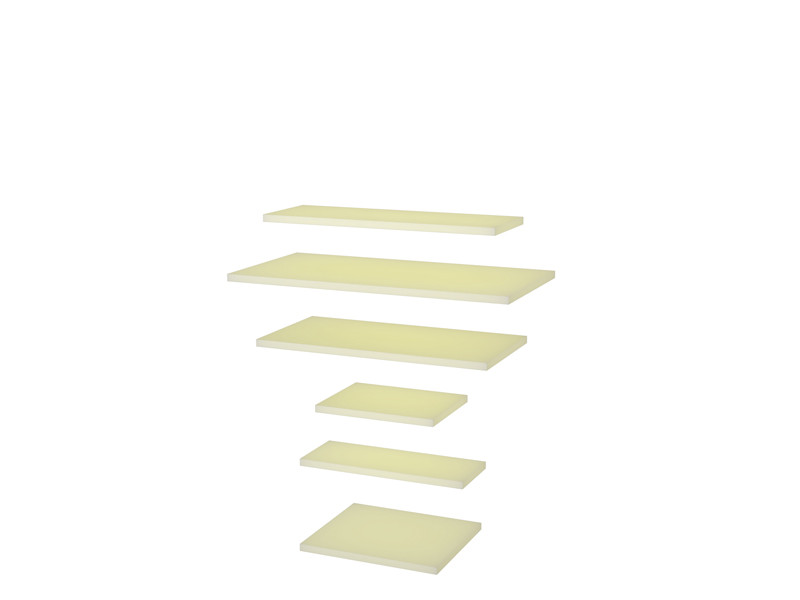

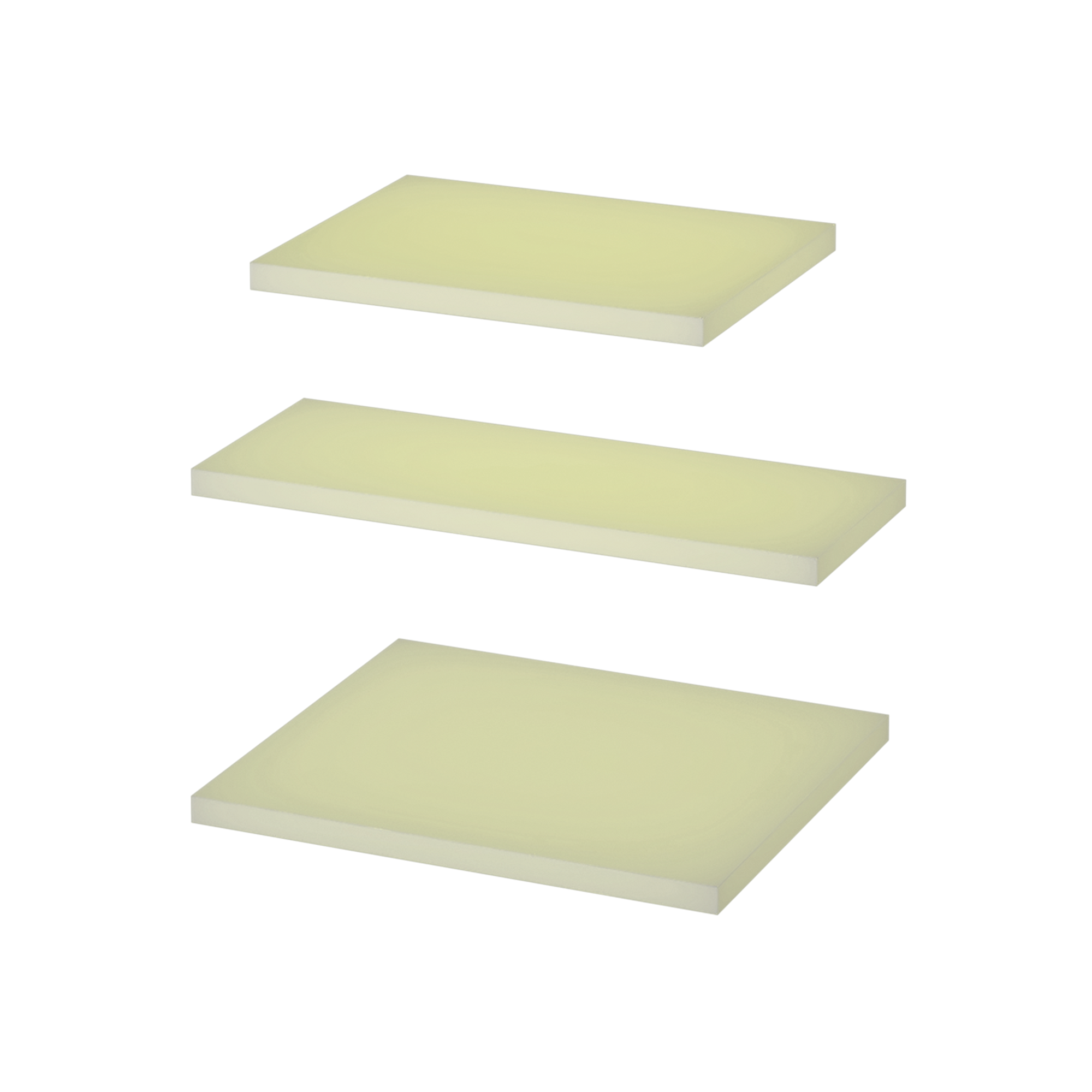

XYLOFON PLATE
Zu den Schalldämmungen für Winkelverbinder für Scherkräfte für Holz zählt nun auch das neue XYLOFON PLATE.
Dieses Entkopplungsprofil erfüllt alle Voraussetzungen für eines der besten Schalldämmprofile zwischen Holzdecken und Winkelverbindern aus Metall.
ANWENDUNGEN

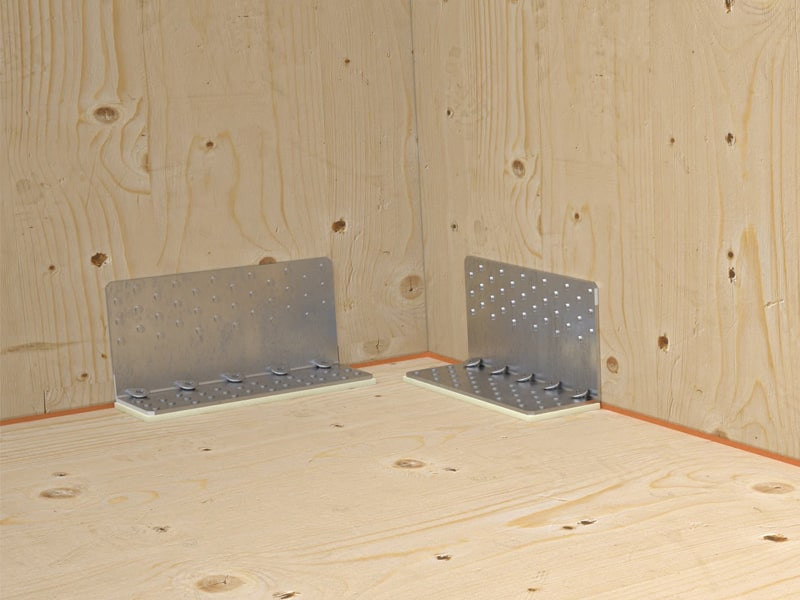

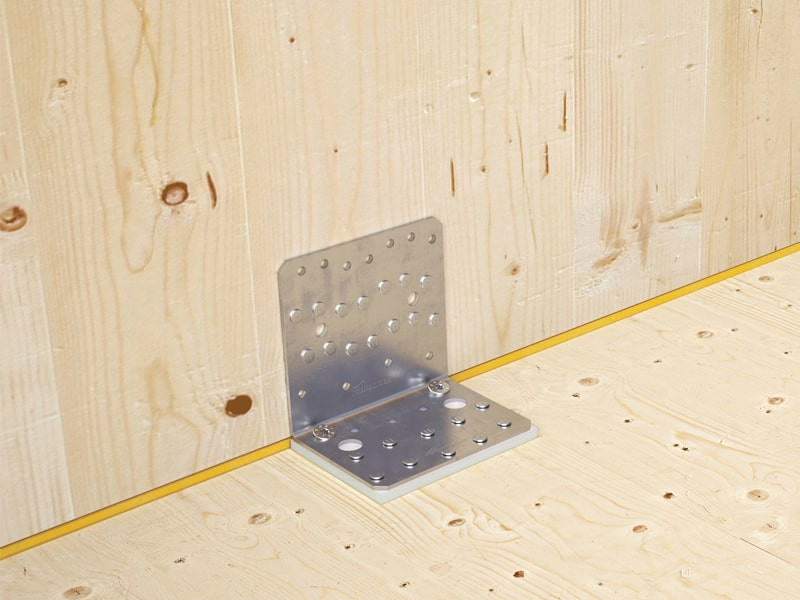

- In Kombination mit den Winkelverbindern TITAN und NINO
- Zur Begrenzung möglicher Schallbrücken durch Holz-Holz-Verbindungen mittels Winkelverbinder
DAS MECHANISCH-AKUSTISCHE VERHALTEN DER SCHALLDÄMMUNG XYLOFON PLATE
Dank der monolithischen Polyurethanmischung sorgt das Produkt für eine gleichmäßige Abnutzung in der Nähe der Verbindung und beeinflusst die statische Leistung der Verbindungen somit nur minimal.
Die im Rahmen des Projekts SEISMIC-Rev und in Zusammenarbeit mit mehreren Forschungsinstituten durchgeführten Versuchsreihen haben gezeigt, wie Entkopplungsprofile unter den Winkelverbindern die mechanische Leistung der Verbindung beeinflussen.
Im Gegensatz dazu beeinflussen die Eigenschaften von XYLOFON PLATE die mechanische Leistung der Holz-Holz-Verbindung mittels Winkelverbindern vom Typ TITAN oder NINO nur minimal.
Die Werte der mechanischen Scherfestigkeit, die für die Kopplung von XYLOFON PLATE mit NINO geprüft wurden, erreichen 34,6 kN, zertifiziert nach ETA.
Mit dem Projekt Flanksound wurde nachgewiesen, dass die Fähigkeit, Schwingungen über die Verbindung zu dämpfen, stark von der Art und Anzahl der Verbindungen beeinflusst wird.
XYLOFON PLATE ist frei von für Mensch und Umwelt schädlichen Stoffen.
Technische Dokumentation
Technisches Datenblatt
|
|---|
XYLOFON PLATE - TITAN
| ART.-NR. | P
[mm]
|
B
[mm]
|
s
[mm]
|
Stk. |
|---|---|---|---|---|
| XYL3570200 | 70 | 200 | 6 | 10 |
| XYL35120240 | 120 | 240 | 6 | 10 |
| XYL35100200 | 100 | 200 | 6 | 10 |
XYLOFON PLATE - NINO
| ART.-NR. | B
[mm]
|
P
[mm]
|
s
[mm]
|
Stk. |
|---|---|---|---|---|
| XYL3580105 | 105 | 80 | 6 | 10 |
| XYL3555150 | 150 | 55 | 6 | 10 |
| XYL35120105 | 105 | 120 | 6 | 10 |
