ENTKOPPLUNGSSCHEIBE FÜR HOLZBAUSCHRAUBEN

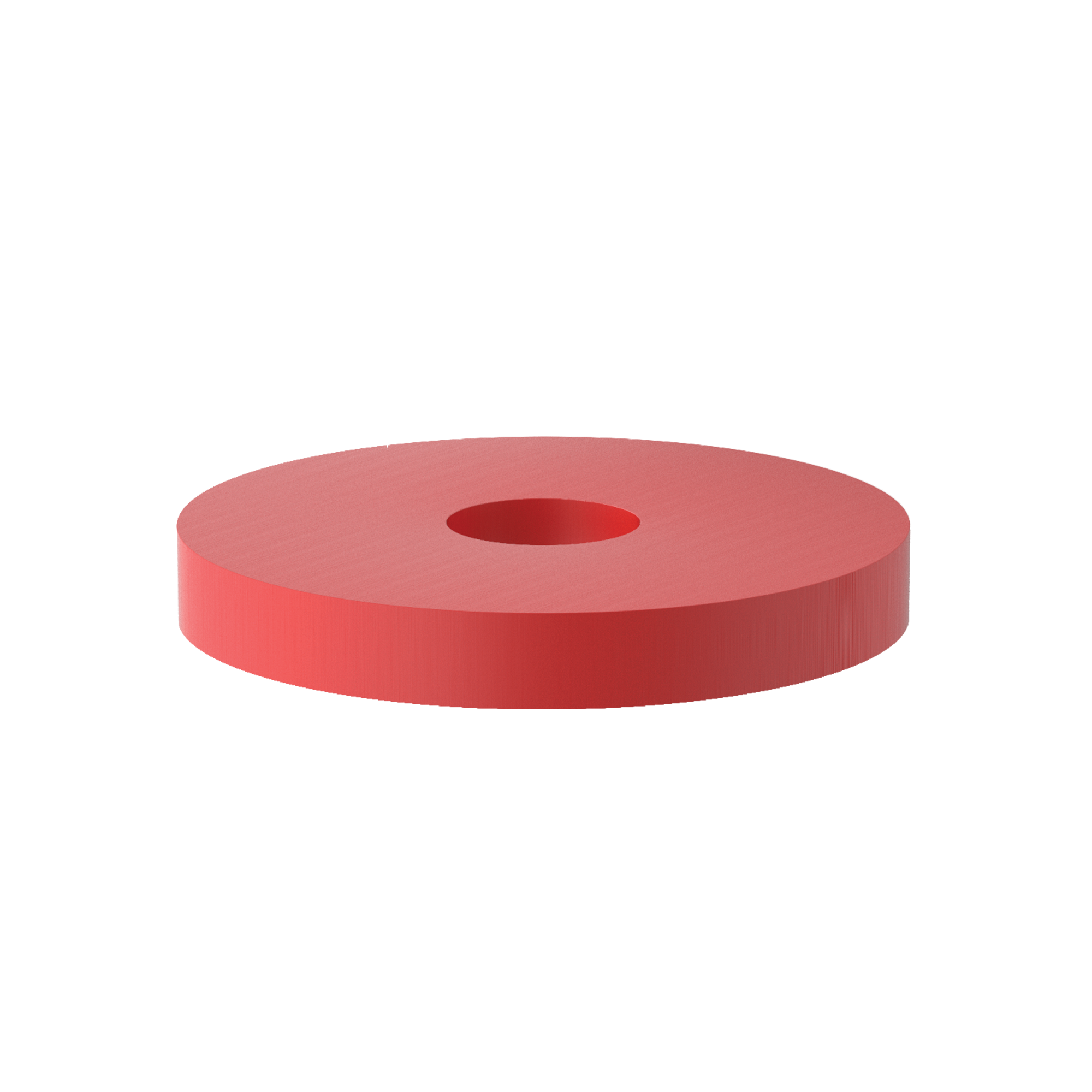

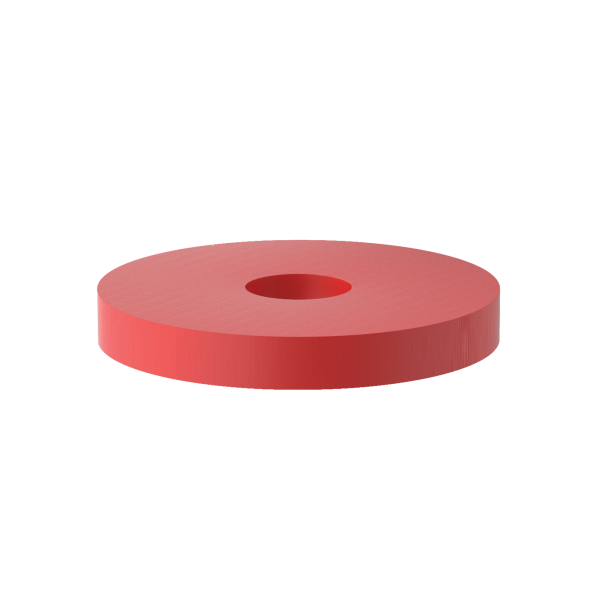

XYLOFON WASHER
XYLOFON WASHER ist die Schalldämmung für Holz-Holz-Verbindungen mit Schrauben oder Winkelverbindern für Zugkräfte. Es wird als schalldämmendes Element für Metallverbindungen eingesetzt und verhindert Schallbrücken; dank der Polyurethanmischung entstehen im Laufe der Zeit keine Verformungen.
Die Scheibe erhöht den Einhängeeffekt in der Verbindung und verbessert somit die statische Leistung des Teils.
ANWENDUNGEN

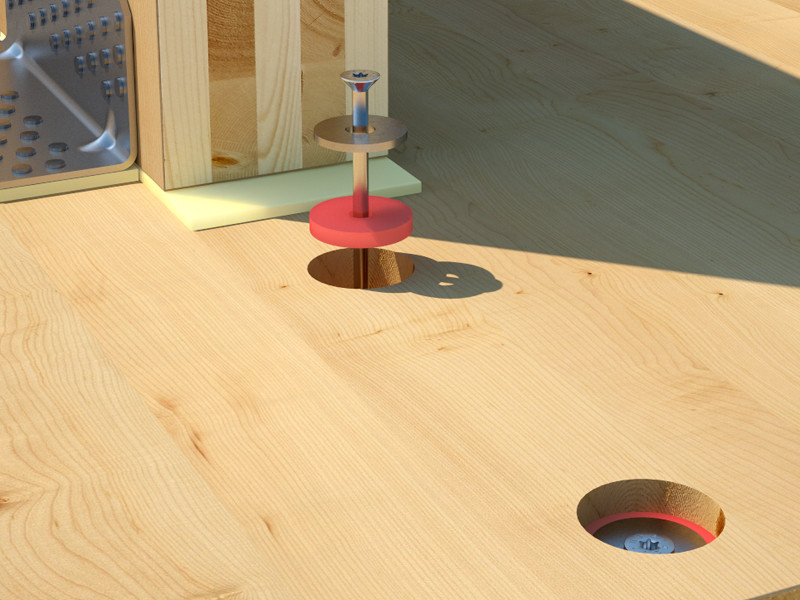

• Zur Schalldämmung in Holz-Holz-Verbindungen mit Metallschrauben

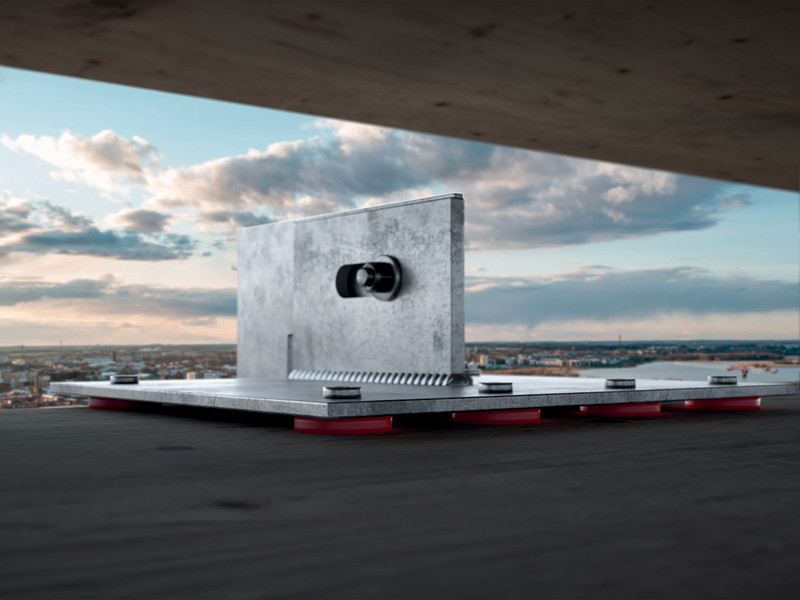

• Montage zwischen Winkelverbindern für Zugkräfte und Holzdecken und -wänden.
Die theoretische Schätzung der Schwingungsdämpfung beträgt für spezifische Konfigurationen 18 dB.
DOWNLOAD TECHNISCHE ANLEITUNG
Produkt frei von VOC oder Schadstoffen, die für Mensch und Umwelt schädlich sind.
Eigenschaften
| Material | Monolithische Polyurethanmischung von 80 Shore |
|---|---|
| Stärke | 6,0 mm |
| Abmessungen | Dext 38 mm - Dint 11 mm |
| Langfristige Stabilität | ★ ★ ★ ★ ★ |
| Anwendungen | Unterlegscheibe für Schrauben Ø8 und Ø10 mm |
Technische Dokumentation
Technisches Datenblatt
|
|
|---|---|
Technisches Datenblatt USA
|
XYLOFON WASHER - SCREWS
| ART.-NR. | Größen
[mm]
|
s
[mm]
|
Stk. |
|---|---|---|---|
| XYLW803811 | Ø8 - Ø10 | 6 | 50 |
XYLOFON WASHER - WHT
| ART.-NR. | d₁
[mm]
|
P
[mm]
|
B
[mm]
|
s
[mm]
|
Stk. |
|---|---|---|---|---|---|
| XYLW806060 | 23 | 60 | 60 | 6 | 10 |
| XYLW808080 | 27 | 80 | 80 | 6 | 10 |
| XYLW8080140 | 30 | 80 | 140 | 6 | 1 |
Specifications
Lieferung und Installation von Entkopplungsscheibe für Holzbauschraube, Typologie XYLOFON WASHER
Zusammensetzung:
- Polyurethan-Mischung mit stabiler monolithischer Struktur, hohe Wasserundurchlässigkeit von 80 Shore. Frei von VOC oder schädlichen Substanzen. Extrem stabil und dauerhaft formbeständig.
Eigenschaften:
- Brandverhalten : classe E
- Elastizitätsmodul bei 10 % (Mpa) : 24,3
- Creep : < 0,5 %
- Dämpfungsfaktor Tan : 0,134

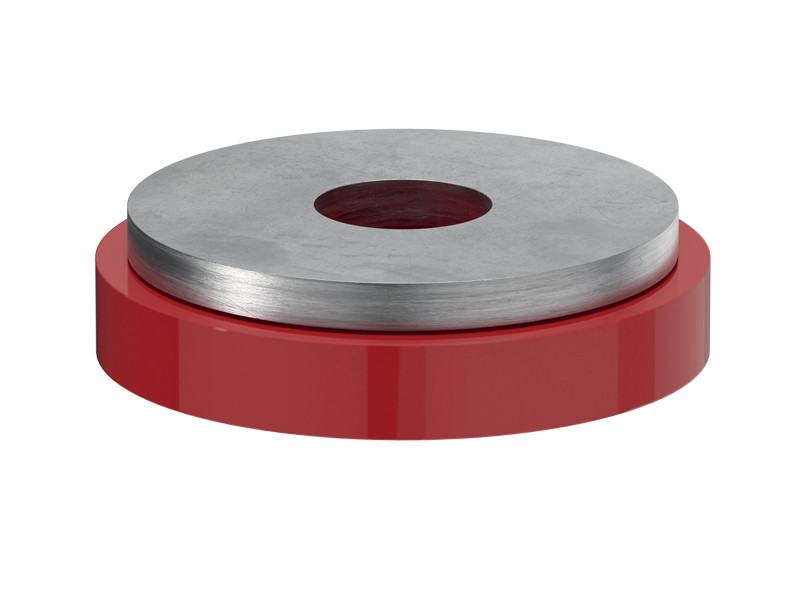

Geeignet zum Verlegen zwischen Holz und Profilen aus Stahl, wie WHT und TITAN, um die Übertragung von Schwingungen durch Trittschall zu vermeiden. Das Profil im unteren Abschnitt des Stahlelements positionieren und mit HBS-Schraube und Unterlegscheibe aus Stahl mechanisch befestigen. Die Entkopplungsscheibe dient als Trennung zwischen Metallelement und Konstruktion und reduziert dadurch die Übertragung von Schwingungen
