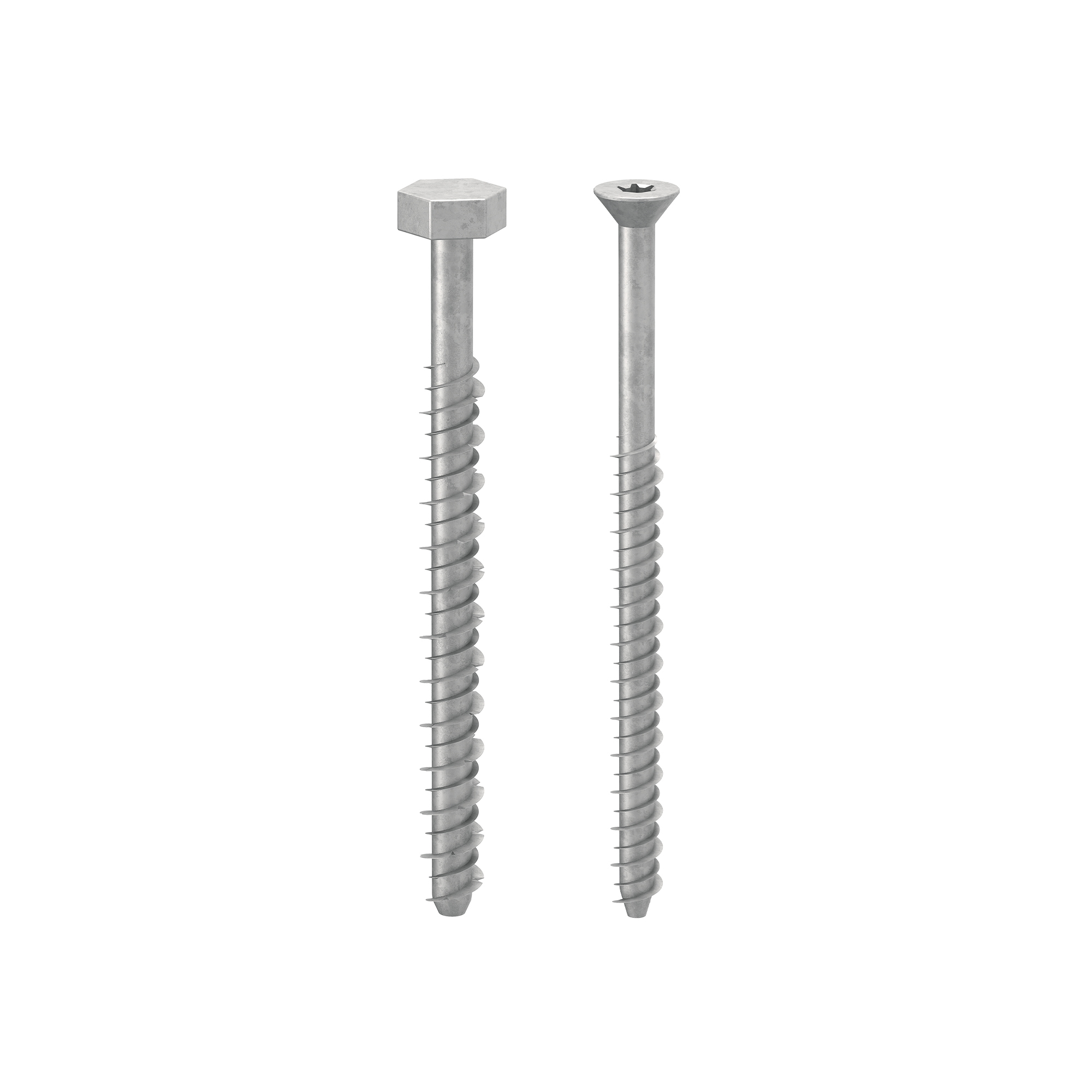

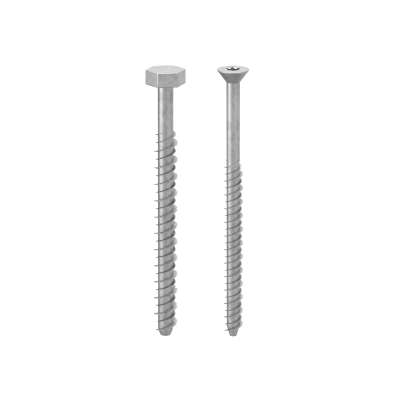

SCHRAUBBARER ANKERDÜBEL FÜR BETON
SKR EVO | SKS EVO
New

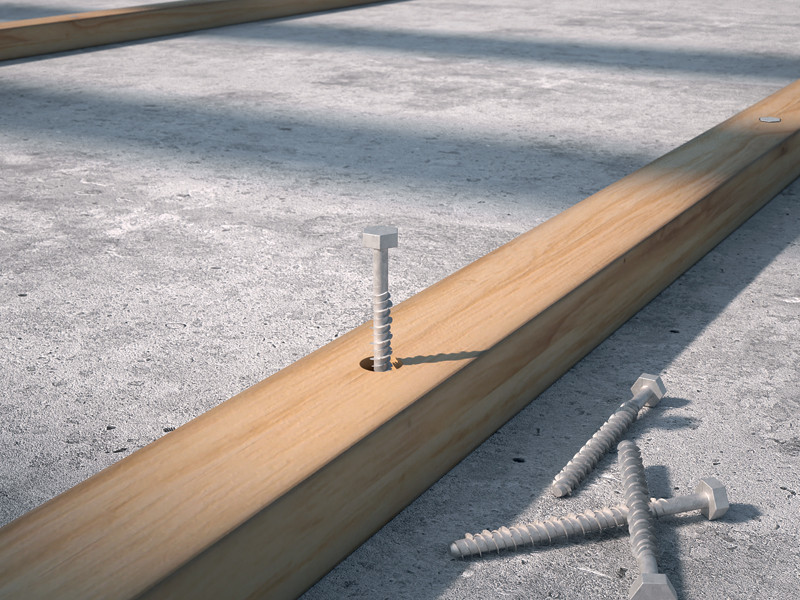

Einfacher und schneller Gebrauch. Das besondere Gewinde benötigt eine kleine Vorbohrung und garantiert die Befestigung an Beton, ohne Spannungen im Beton zu erzeugen. Reduzierte Mindestabstände.
Mehrschichtige Beschichtung auf anorganischer Basis mit einer äußeren Funktionsschicht mit Epoxidmatrix und Aluminiumflakes. Eignung für die Korrosionskategorie C4 und die Nutzungsklasse 3.
Dank der vergrößerten Geometrie des Sechskantkopfs der SKR robust und einfach zu installieren
Technische Dokumentation
Technisches Datenblatt
|
|
|---|---|
Technisches Datenblatt USA
|
|
CAD File
|
SKR EVO
| ART.-NR. | d₁
[mm]
|
L
[mm]
|
d₁
[in]
|
L
[in]
|
SW | Stk. |
|---|---|---|---|---|---|---|
| SKREVO7560 | 7.5 | 60 | 0.3 | 2 3/8'' | SW13 | 50 |
| SKREVO7580 | 7.5 | 80 | 0.3 | 3 1/8'' | SW13 | 50 |
| SKREVO75100 | 7.5 | 100 | 0.3 | 4'' | SW13 | 50 |
| SKREVO1080 | 10 | 80 | 0.4 | 3 1/8'' | SW16 | 50 |
| SKREVO10100 | 10 | 100 | 0.4 | 4'' | SW16 | 25 |
| SKREVO10120 | 10 | 120 | 0.4 | 4 3/4'' | SW16 | 25 |
| SKREVO10140 | 10 | 140 | 0.4 | 5 1/2'' | SW16 | 25 |
| SKREVO10160 | 10 | 160 | 0.4 | 6 1/4'' | SW16 | 25 |
| SKREVO12100 | 12 | 100 | 0.48 | 4'' | SW18 | 25 |
| SKREVO12120 | 12 | 120 | 0.48 | 4 3/4'' | SW18 | 25 |
| SKREVO12140 | 12 | 140 | 0.48 | 5 1/2'' | SW18 | 25 |
| SKREVO12160 | 12 | 160 | 0.48 | 6 1/4'' | SW18 | 25 |
| SKREVO12200 | 12 | 200 | 0.48 | 8'' | SW18 | 25 |
| SKREVO12240 | 12 | 240 | 0.48 | 9 1/2'' | SW18 | 25 |
| SKREVO12280 | 12 | 280 | 0.48 | 11'' | SW18 | 25 |
| SKREVO12320 | 12 | 320 | 0.48 | 12 5/8'' | SW18 | 25 |
| SKREVO12400 | 12 | 400 | 0.48 | 15 3/4'' | SW18 | 25 |
SKS EVO
| ART.-NR. | info | d₁
[mm]
|
L
[mm]
|
d₁
[in]
|
L
[in]
|
TX | Stk. |
|---|---|---|---|---|---|---|---|
| SKSEVO7560 | - | 7.5 | 60 | 0.3 | 2 3/8'' | TX40 | 50 |
| SKSEVO7580 | - | 7.5 | 80 | 0.3 | 3 1/8'' | TX40 | 50 |
| SKSEVO75100 | - | 7.5 | 100 | 0.3 | 4'' | TX40 | 50 |
| SKSEVO75120 | - | 7.5 | 120 | 0.3 | 4 3/4'' | TX40 | 50 |
| SKSEVO75140 | - | 7.5 | 140 | 0.3 | 5 1/2'' | TX40 | 50 |
| SKSEVO75160 | - | 7.5 | 160 | 0.3 | 6 1/4'' | TX40 | 50 |
