T-PFOSTENTRÄGER
F70

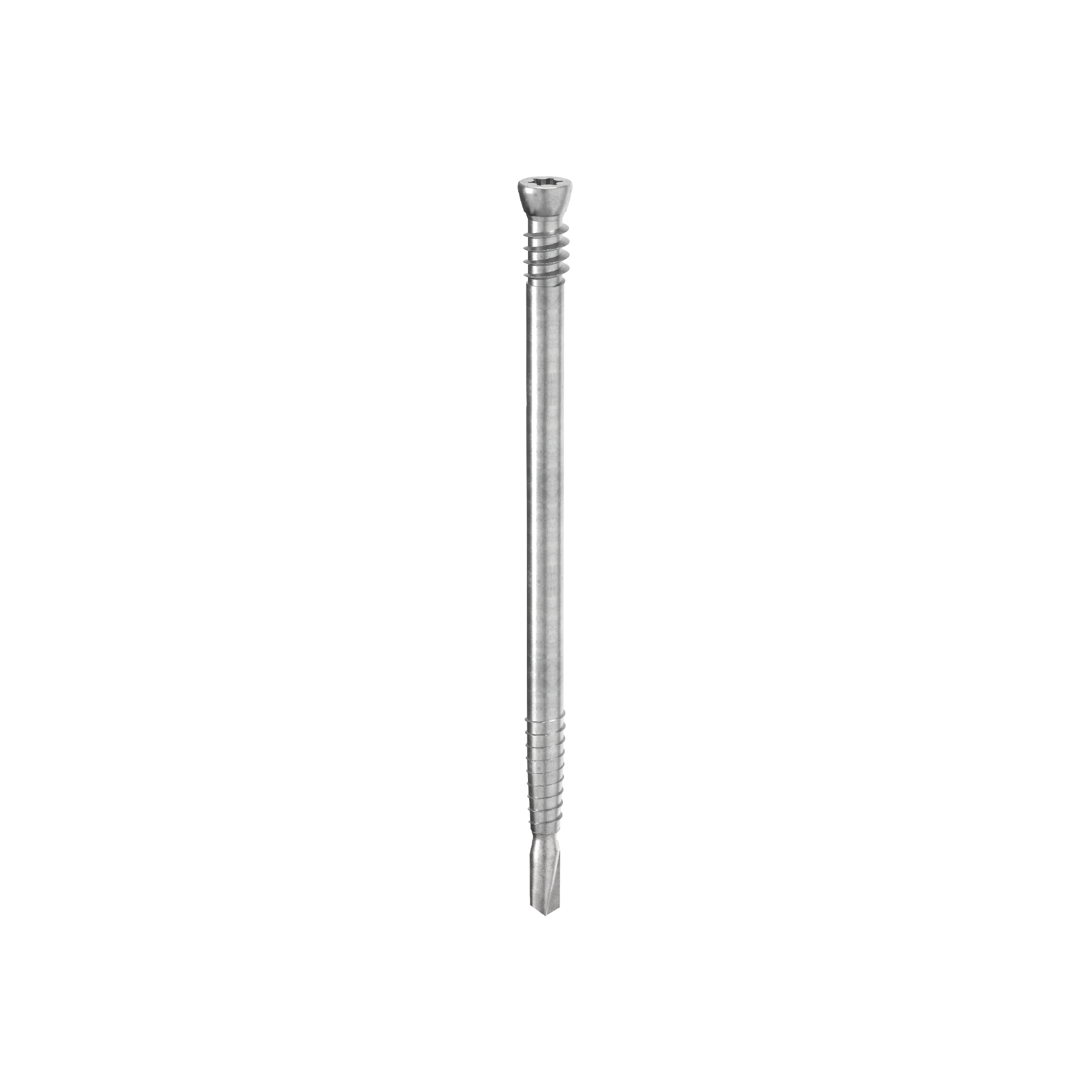

F70 ist ein verdeckter Pfostenträger für Pfosten verschiedener Größen. Er ist in zwei Ausführungen erhältlich: Ohne Löcher, für den Einsatz mit selbstbohrenden Stabdübeln SBD und mit Löchern für Bolzen oder glatte Stabdübel.
Video

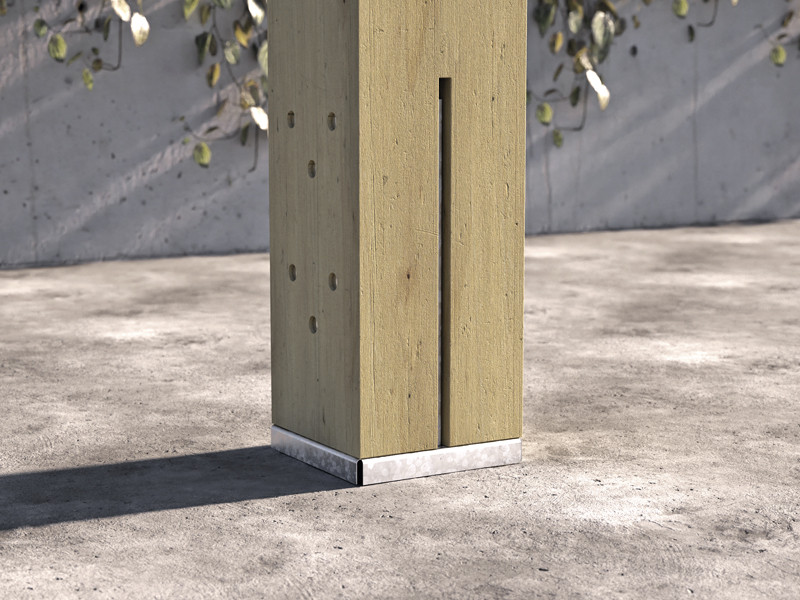

Verdeckter pfostenträger F70: ansprechende optik und anpassungsfähigkeit an stützen verschiedener grössen

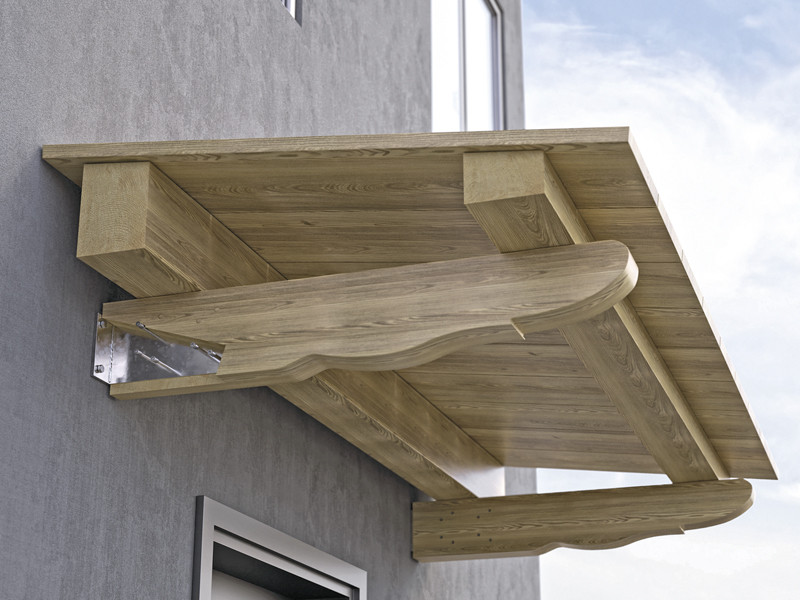

Das interne Schwert des Pfostenträgers F70 ermöglicht eine völlig verdeckte Verbindung und verleiht so eine besonders ansprechende Optik. Der Pfostenträger F70 bietet Biegesteifigkeit durch die halb-eingespannte Verbindung an der Grundplatte.

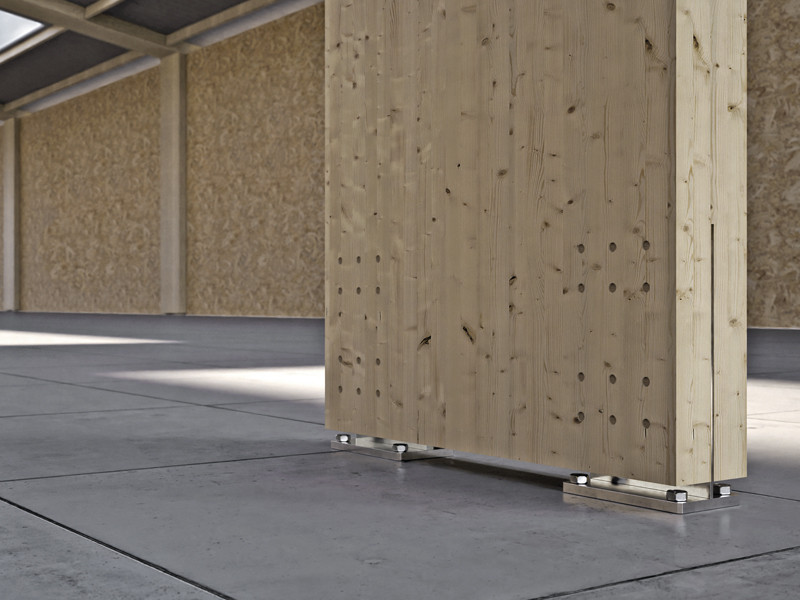

Abhängig von der verwendeten Befestigungskonfiguration werden unterschiedliche Festigkeitswerte erzielt. Alle verschiedenen Befestigungskonfigurationen wurden gemäß ETA berechnet und zertifiziert. F70 verfügt über Druck-, Zug-, Scher- und Momentenfestigkeit.
Um den Pfostenfuß vor Spritzwasser zu schützen und eine ausgezeichnete Lebensdauer zu erzielen, kann mit der F70 LIFT-Platte der Fuß noch erhöht werden. Hergestellt aus Kohlenstoffstahl mit Feuerverzinkung, geeignet für Nutzungsklassen 1, 2 und 3. Kann auf Massiv- und Brettschichtholz, Brettsperrholz und Furnierschichtholz eingesetzt werden.
Technische Dokumentation
Technisches Datenblatt
|
|
|---|---|
Technisches Datenblatt CANADA
|
|
ETA-Zertifizierung
|
|
| Leistungserklärung (DOP) | Herunterladen |
CAD File
|
|
BIM.ifc File
|
|
BIM.rfa File
|

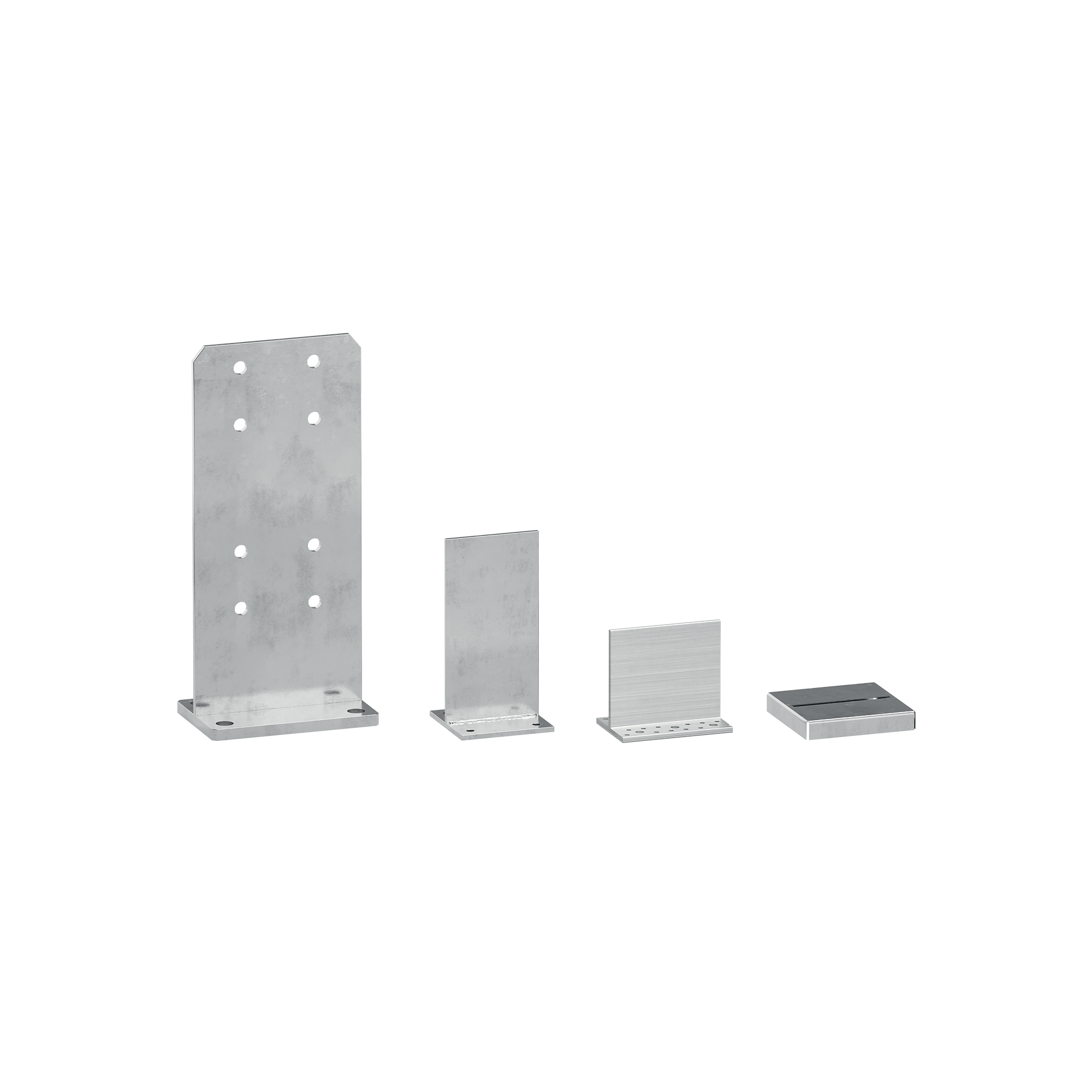

F70
| ART.-NR. | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
Stk. |
|---|---|---|---|---|---|
| F7080 | 80 | 80 | 156 | 4 | 1 |
| F70100 | 100 | 100 | 206 | 6 | 1 |
| F70140 | 140 | 140 | 308 | 8 | 1 |
| F70180 | 180 | 120 | 400 | 6 | 1 |
| F70220 | 220 | 140 | 400 | 6 | 1 |
F70 L - mit Löchern
| ART.-NR. | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
Stk. |
|---|---|---|---|---|---|
| F70100L | 100 | 100 | 206 | 6 | 1 |
| F70140L | 140 | 140 | 308 | 8 | 1 |
| F70180L | 180 | 120 | 400 | 6 | 1 |
| F70220L | 220 | 140 | 400 | 6 | 1 |
F70 LIFT
| ART.-NR. | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
Stk. |
|---|---|---|---|---|---|
| F70100LIFT | 120 | 120 | 20 | 2 | 1 |
| F70140LIFT | 160 | 160 | 22 | 2 | 1 |
ALUMIDI
| ART.-NR. | H
[mm]
|
Stk. |
|---|---|---|
| ALUMIDI80 | 80 | 25 |
| ALUMIDI120 | 120 | 25 |
| ALUMIDI160 | 160 | 25 |
| ALUMIDI200 | 200 | 15 |
| ALUMIDI240 | 240 | 15 |
Specifications
Lieferung und Installation von T-Pfostenträger für Holzkonstruktionen, Typologie F70.
CE-Kennzeichnung nach ETA 10/0422
Anwendungsbereiche:
- Verbindungen für Pfosten aus Holz, Nutzungsklassen 1, 2 und 3
Material:
- Kohlenstoffstahl mit Feuerverzinkung
Geometrie:
Winkelverbinder:
- H (mm) = :
- Grundplatte (mm) = :
- Stärke s (mm) = :
Angaben zum Einbau und zu den mechanischen Leistungen wie in den Produktdatenblättern angegeben und von den technischen Auslegungsdokumentationen vorgesehen.
