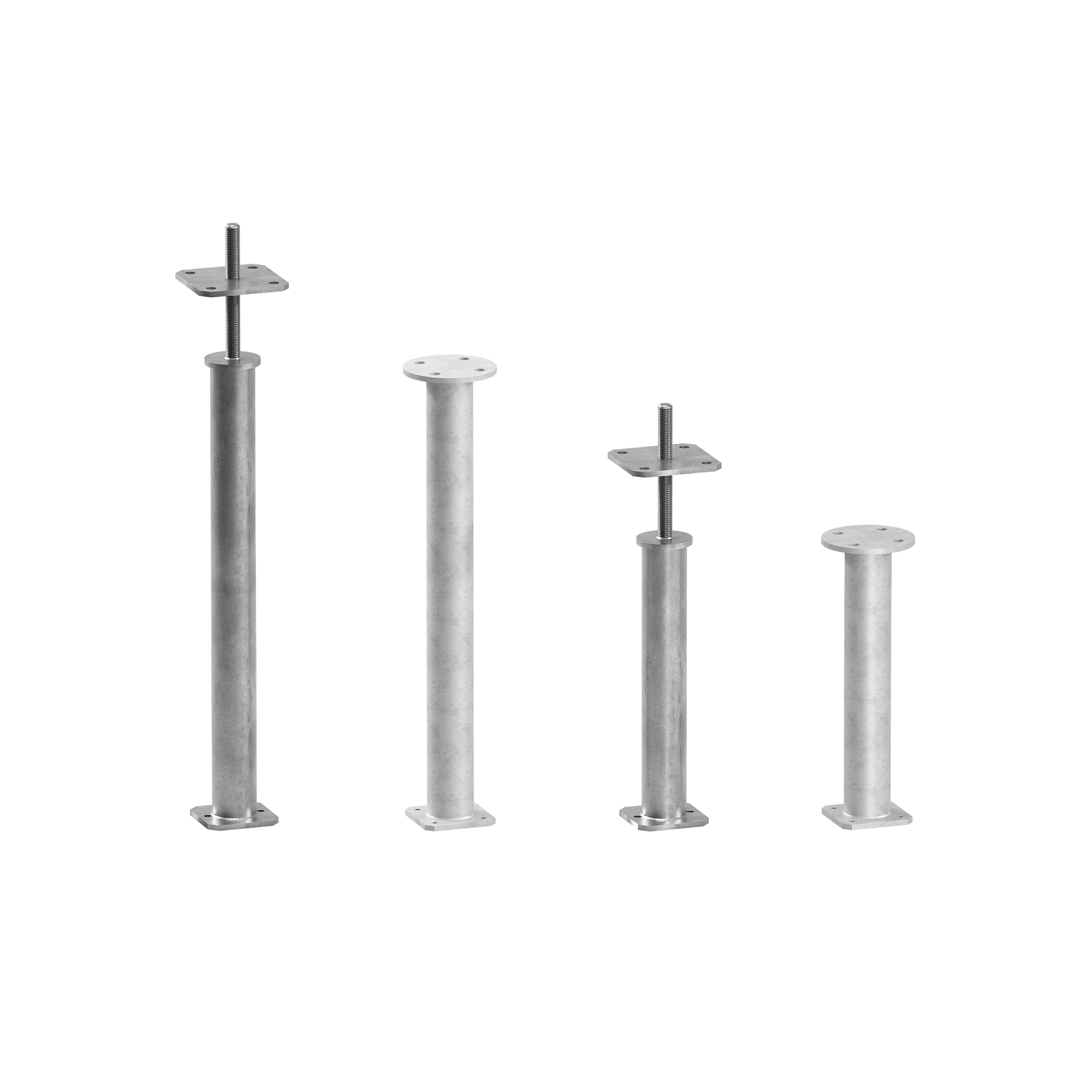

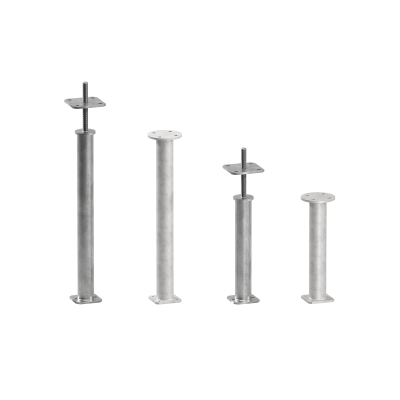

VERSENKBARER ROHRPFOSTENTRÄGER
P10 - P20

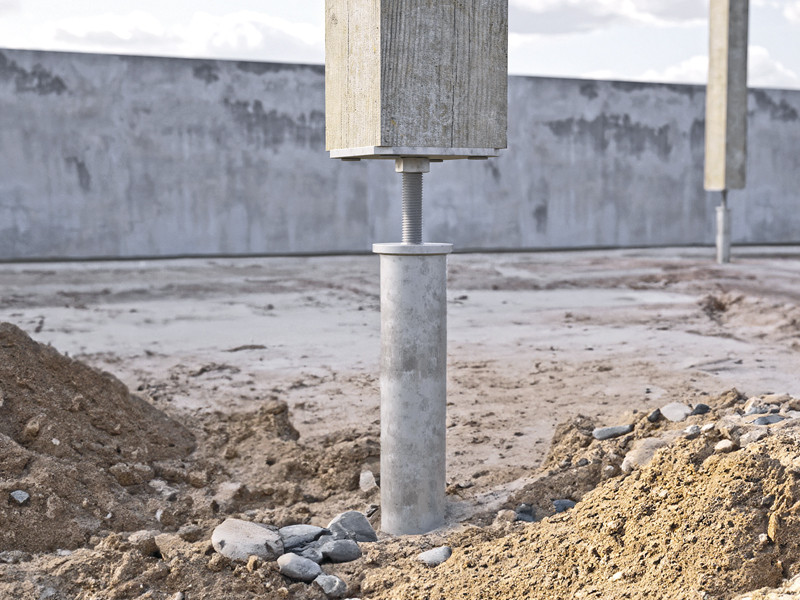

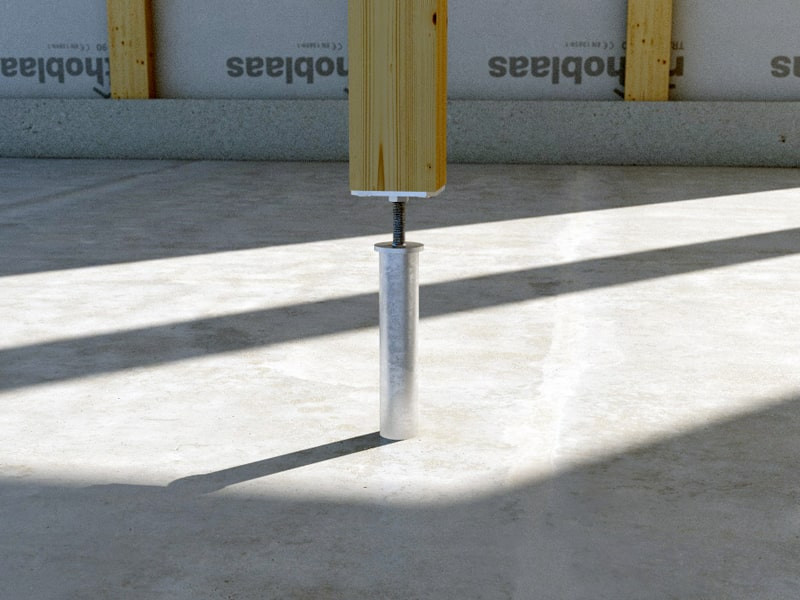

Die Pfostenträger P10 und P20 werden einbetoniert und ermöglichen einen Abstand zwischen Pfosten und Boden von mehr als 300 mm, entsprechend der DIN-Norm 68800, sodass eine hohe Lebensdauer des Holzes gewährleistet wird.
P10 und P20, verdeckte einbetonierte Pfostenträger

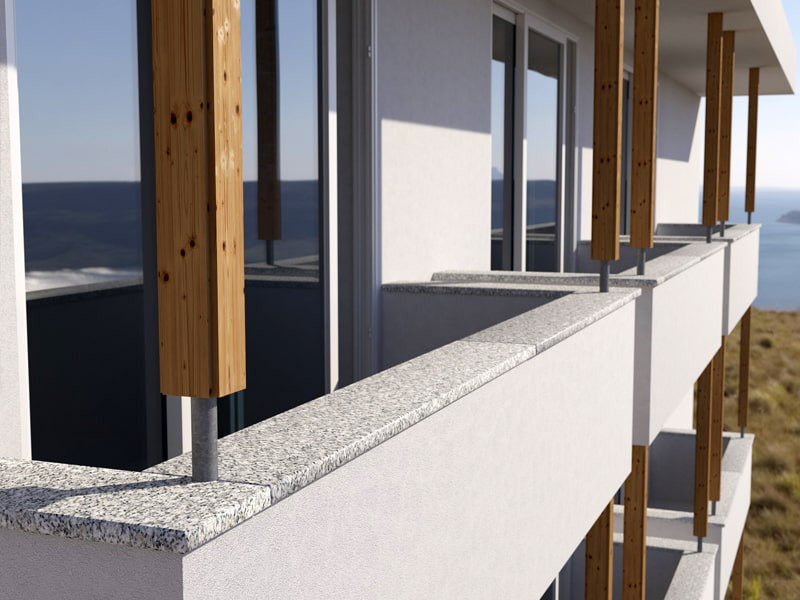

Die Pfostenträger P10 und P20 sind ideal für verdeckte Verbindungen von Holzpfeilern im Außenbereich mit hoher Beständigkeit.
Das Modell P20 kann je nach Anforderungen höhenverstellt werden. In den 500 mm hohen Versionen garantiert er einen Abstand zwischen Boden und Pfostenkopf von mehr als 300 mm.
Hergestellt aus Kohlenstoffstahl mit Feuerverzinkung (P10) und Dac Coat Beschichtung (P20). Sie sind ideal für Verbindungen im Außenbereich mit Massiv- und Brettschichtholz, BSP und LVL. Geeignet für Nutzungsklassen 1, 2 und 3.
Technische Dokumentation
Technisches Datenblatt
|
|
|---|---|
ETA-Zertifizierung
|
|
| Leistungserklärung (DOP) | Herunterladen |
CAD File
|
P10
| ART.-NR. | Ø
[mm]
|
H
[mm]
|
s
[mm]
|
Stk. |
|---|---|---|---|---|
| P10300 | Ø100 | 312 | 6 | 1 |
| P10500 | Ø100 | 512 | 6 | 1 |
P20
| ART.-NR. | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
Stk. |
|---|---|---|---|---|---|
| P20300 | 100 | 100 | 312 | 8 | 1 |
| P20500 | 100 | 100 | 512 | 8 | 1 |
Specifications
P10
Lieferung und Installation von Versenkbarer Rohrpfostenträger mit Feuerverzinkung, Typologie P10.
CE-Kennzeichnung nach ETA 10/0422
Anwendungsbereiche:
- Verbindungen für Pfosten aus Holz, Nutzungsklassen 1, 2 und 3
Material:
- Kohlenstoffstahl mit Feuerverzinkung
Geometrie:
Winkelverbinder: :
- H (mm) = :
- Grundplatte (mm) = :
- Stärke s (mm) = :
Angaben zum Einbau und zu den mechanischen Leistungen wie in den Produktdatenblättern angegeben und von den technischen Auslegungsdokumentationen vorgesehen.
P20
Lieferung und Installation von Versenkbarer Rohrpfostenträger mit Dac Coat Beschichtung, Typologie P20.
CE-Kennzeichnung nach ETA 10/0422
Anwendungsbereiche:
- Verbindungen für Pfosten aus Holz, Nutzungsklassen 1, 2 und 3
Material:
- Kohlenstoffstahl mit Dac Coat Beschichtung
Geometrie:
Winkelverbinder:
- H (mm) = :
- Grundplatte (mm) = :
- Stärke s (mm) = :
Angaben zum Einbau und zu den mechanischen Leistungen wie in den Produktdatenblättern angegeben und von den technischen Auslegungsdokumentationen vorgesehen.
Zugehörige Produkte
-
LEWIS
SCHLANGENBOHRER FÜR TIEFLOCHBOHRUNGEN IN WEICH- UND EUROPÄISCHEM HARTHOLZ
-

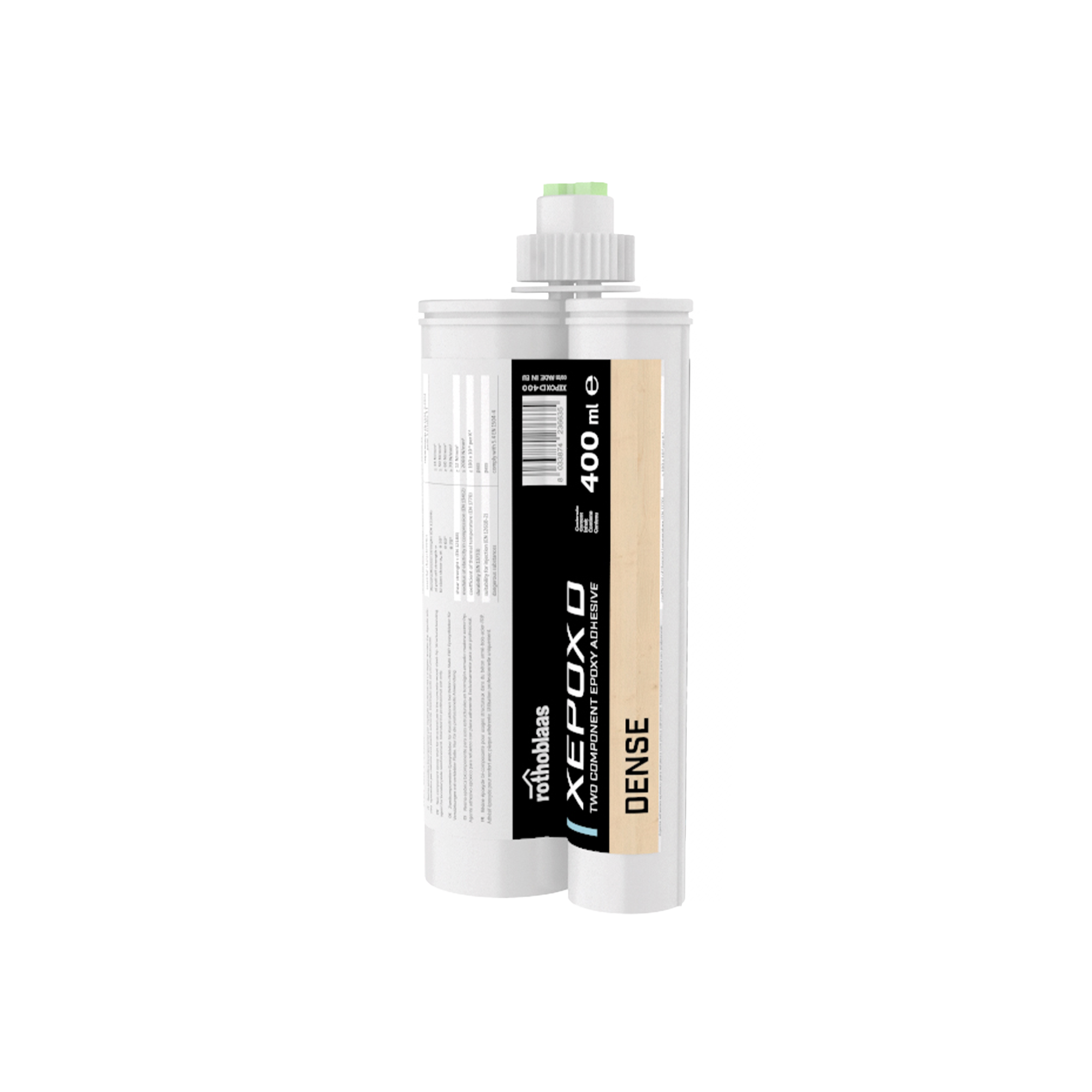

XEPOX D - DENSE
ZWEIKOMPONENTEN-EPOXYDKLEBER
-
BITS
EINSÄTZE
-

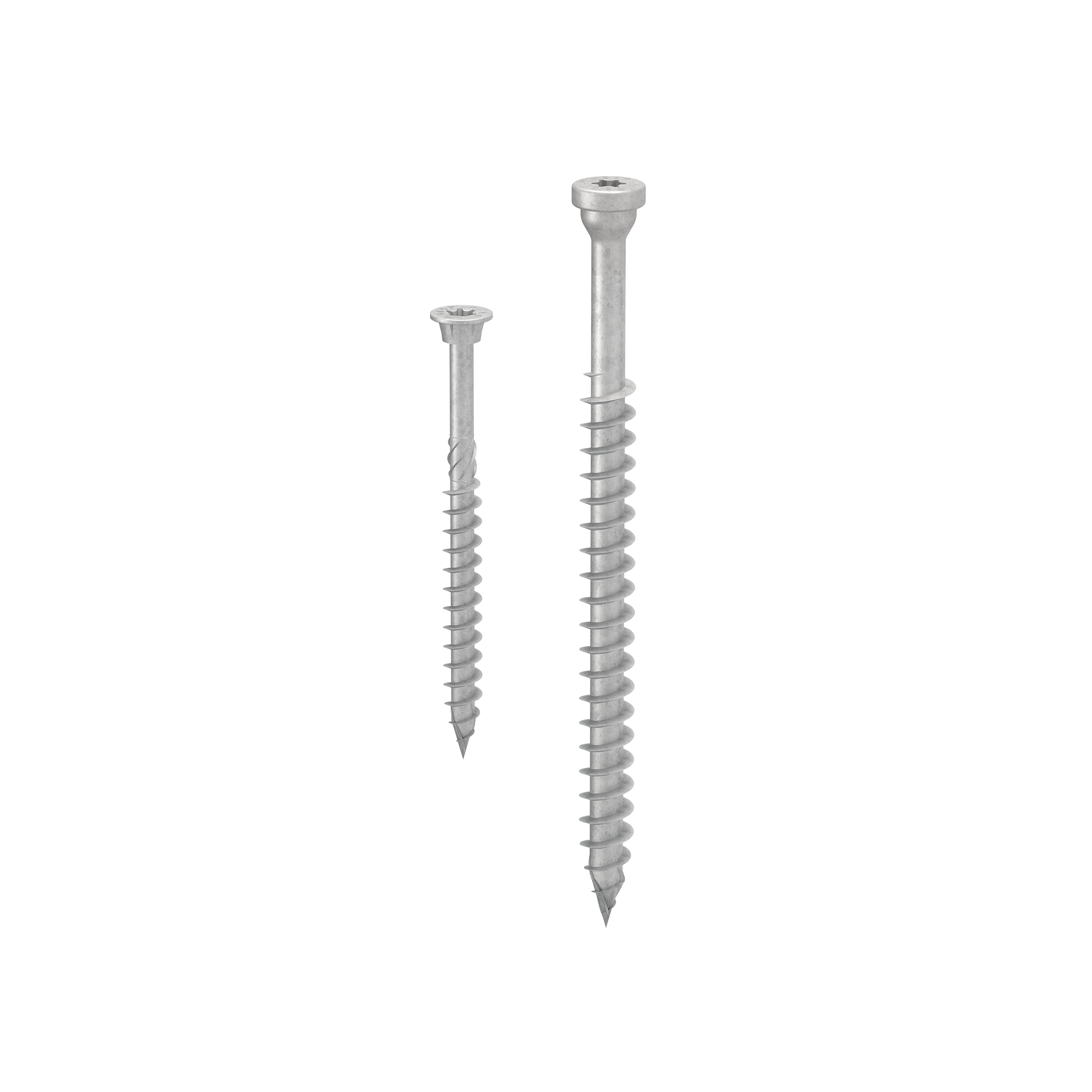

HBS PLATE EVO
SCHRAUBE MIT KEGELUNTERKOPF FÜR LOCHBLECHE
-

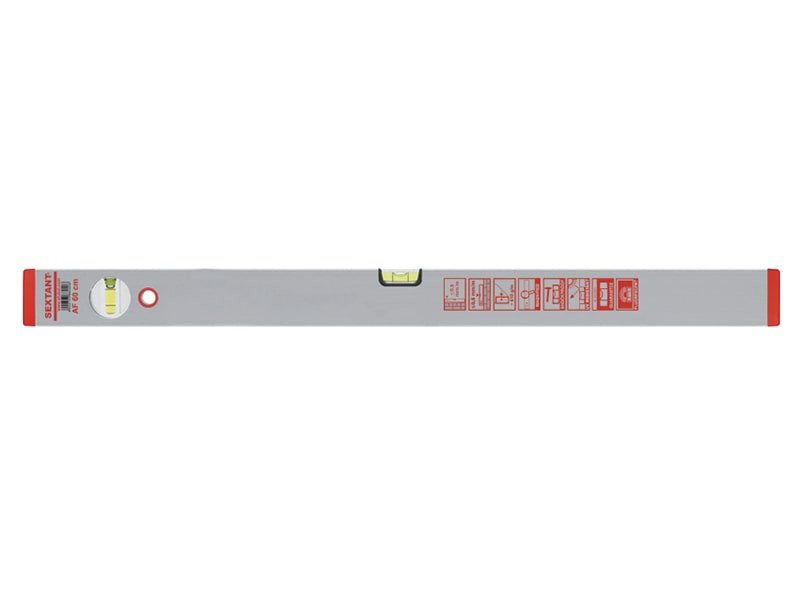

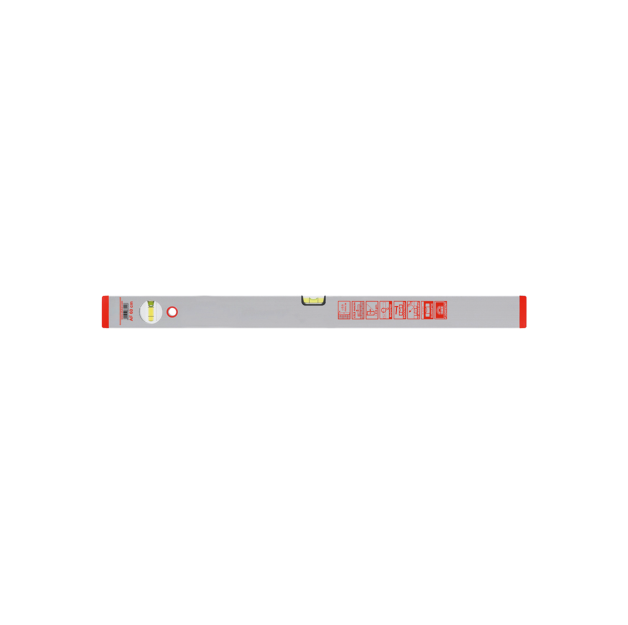

HERON
WASSERWAAGE SILBER ELOXIERT MIT FLUORESZIERENDER FOLIE
-

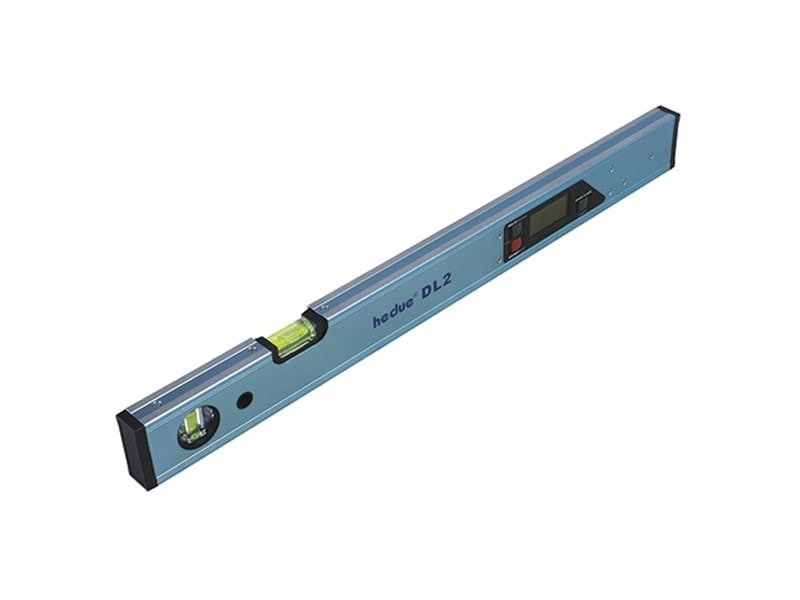

HERON DGT
