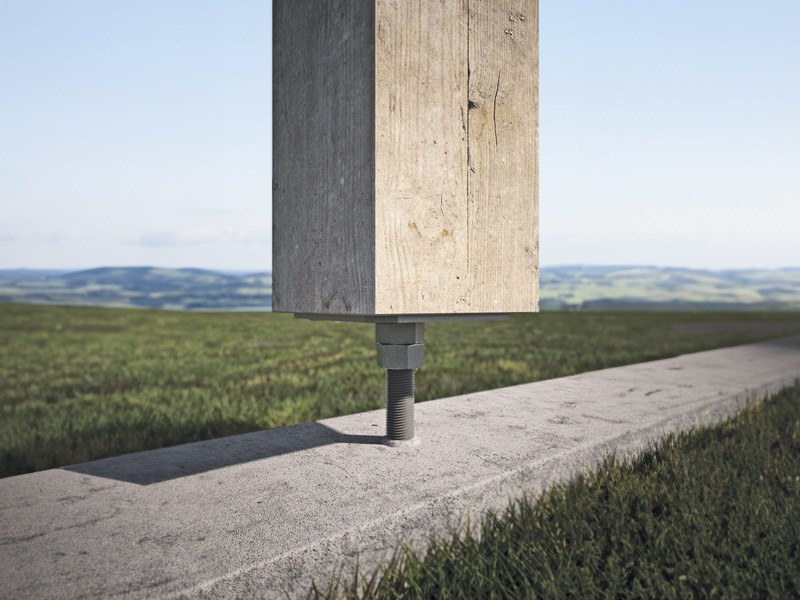

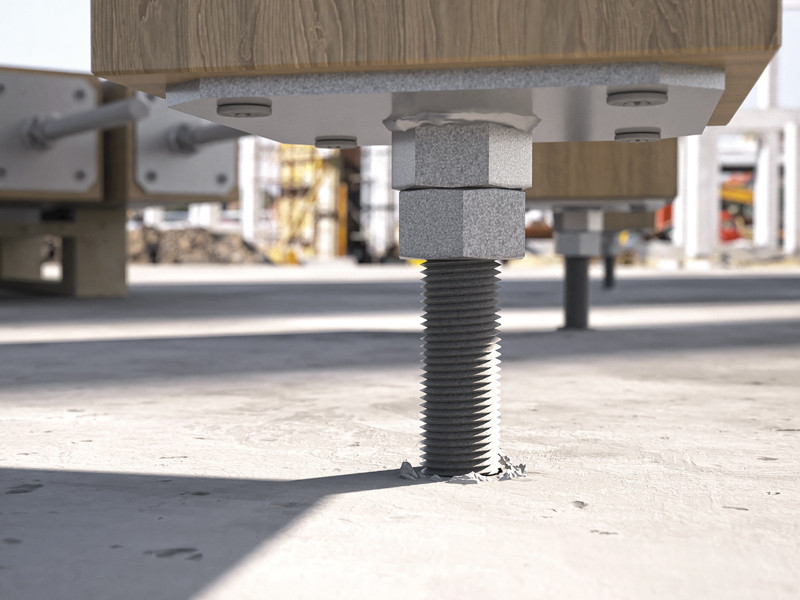

VERSTELLBARER PFOSTENTRÄGER
R70
Höhenverstellbare verdeckte Verbindungen, die eine Anhebung des Pfostens ermöglichen, um das kapillare Aufsteigen von Wasser, Spritzwasser oder Staunässe zu vermeiden und eine lange Lebensdauer zu gewährleisten.
Die Version R70 besitzt eine hochwertige Oberflächenbeschichtung (DAC COAT). Ideal zum Einzementieren.
Technische Dokumentation
Technisches Datenblatt
|
|
|---|---|
ETA-Zertifizierung
|
|
| Leistungserklärung (DOP) | Herunterladen |
CAD File
|
|
BIM.ifc File
|
|
BIM.rfa File
|

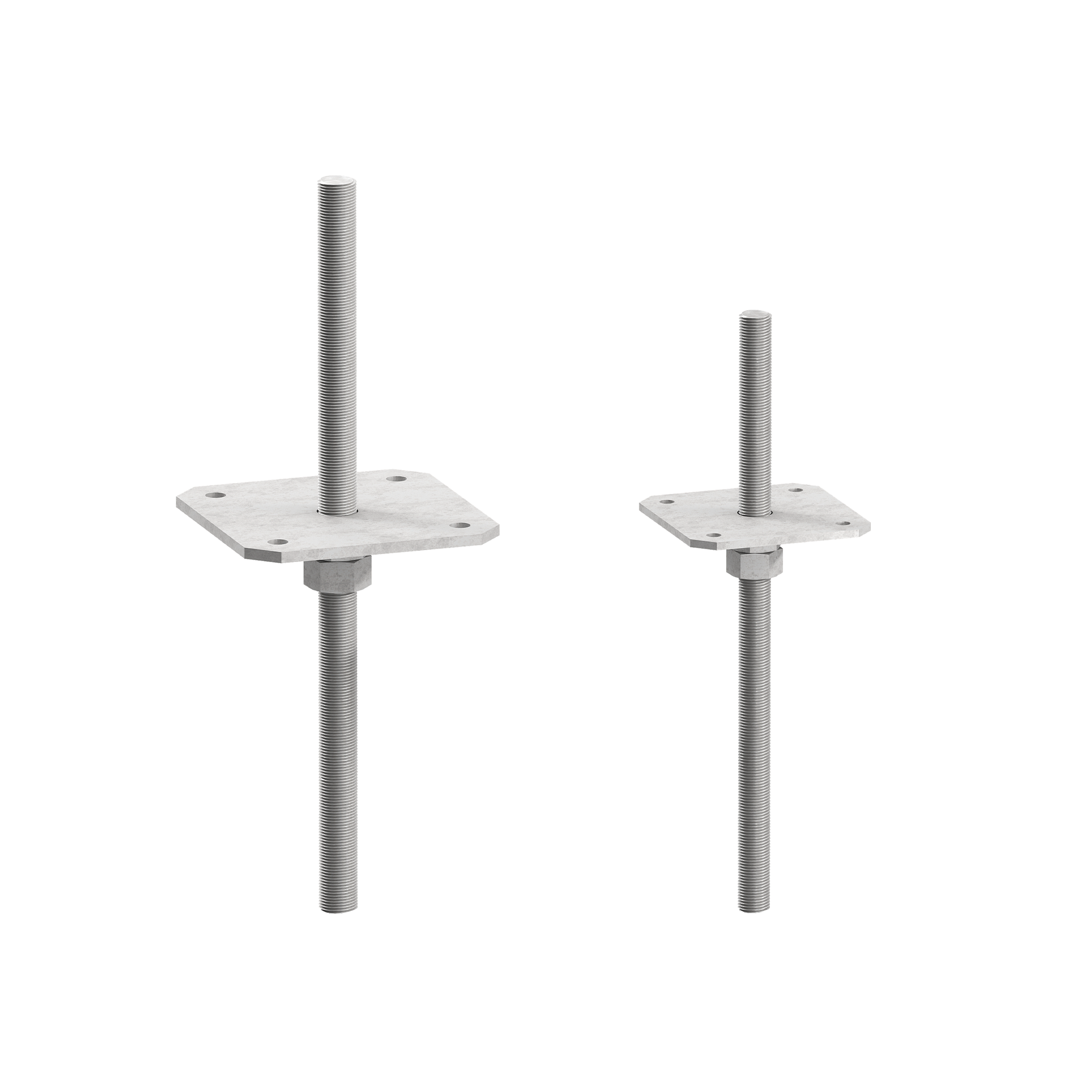

R70
| ART.-NR. | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
Stk. |
|---|---|---|---|---|---|
| R70100 | 100 | 100 | 350 | 8 | 1 |
| R70140 | 140 | 140 | 450 | 8 | 1 |
Specifications
R70
Lieferung und Installation von Verstellbarer Pfostenträger für Holzkonstruktionen, Typologie R70.
CE-Kennzeichnung nach ETA 10/0422
Anwendungsbereiche:
- Verbindungen für Pfosten aus Holz, Nutzungsklassen 1, 2 und 3
Material:
Geometrie:
Winkelverbinder: :
- H (mm) = :
- Grundplatte (mm) = :
- Stärke s (mm) = :
Angaben zum Einbau und zu den mechanischen Leistungen wie in den Produktdatenblättern angegeben und von den technischen Auslegungsdokumentationen vorgesehen.
R90
Lieferung und Installation von Verstellbarer Pfostenträger für Holzkonstruktionen, Typologie R90.
CE-Kennzeichnung nach ETA 10/0422
Anwendungsbereiche:
- Verbindungen für Pfosten aus Holz, Nutzungsklassen 1, 2 und 3
Material:
Geometrie:
Winkelverbinder: :
- H (mm) = :
- Grundplatte (mm) = :
- Stärke s (mm) = :
Angaben zum Einbau und zu den mechanischen Leistungen wie in den Produktdatenblättern angegeben und von den technischen Auslegungsdokumentationen vorgesehen.
