X-PFOSTENTRÄGER
X10
Das Modell X10 ist ein vollständig verdeckter Pfostenträger mit unterschiedlichen Festigkeitswerten, die von der verwendeten Befestigungskonfiguration abhängen.

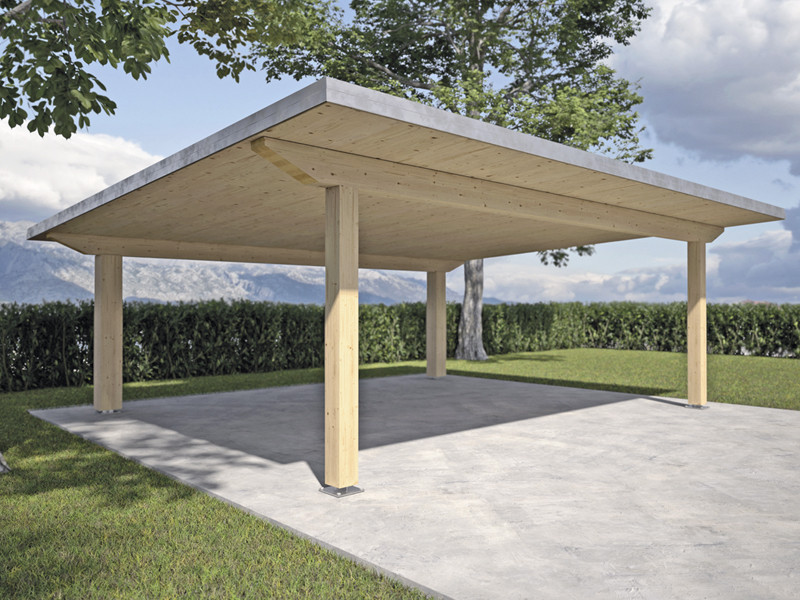

Ideal für die Herstellung von Pavillons und Lauben, für die keine Verstrebungen benötigt werden, da sie an allen Seiten offen sind.
Video
X10, DER PFOSTENTRÄGER MIT VERDECKTER MONTAGE, DER HOHE FESTIGKEIT GARANTIERT UND DIE ÄSTHETISCHEN ANFORDERUNGEN VON AUSSENKONSTRUKTIONEN ERFÜLLT

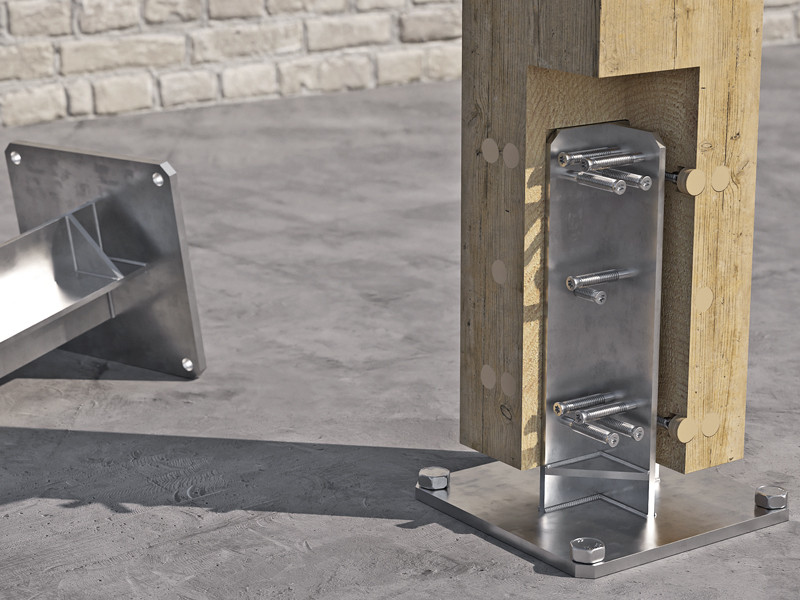

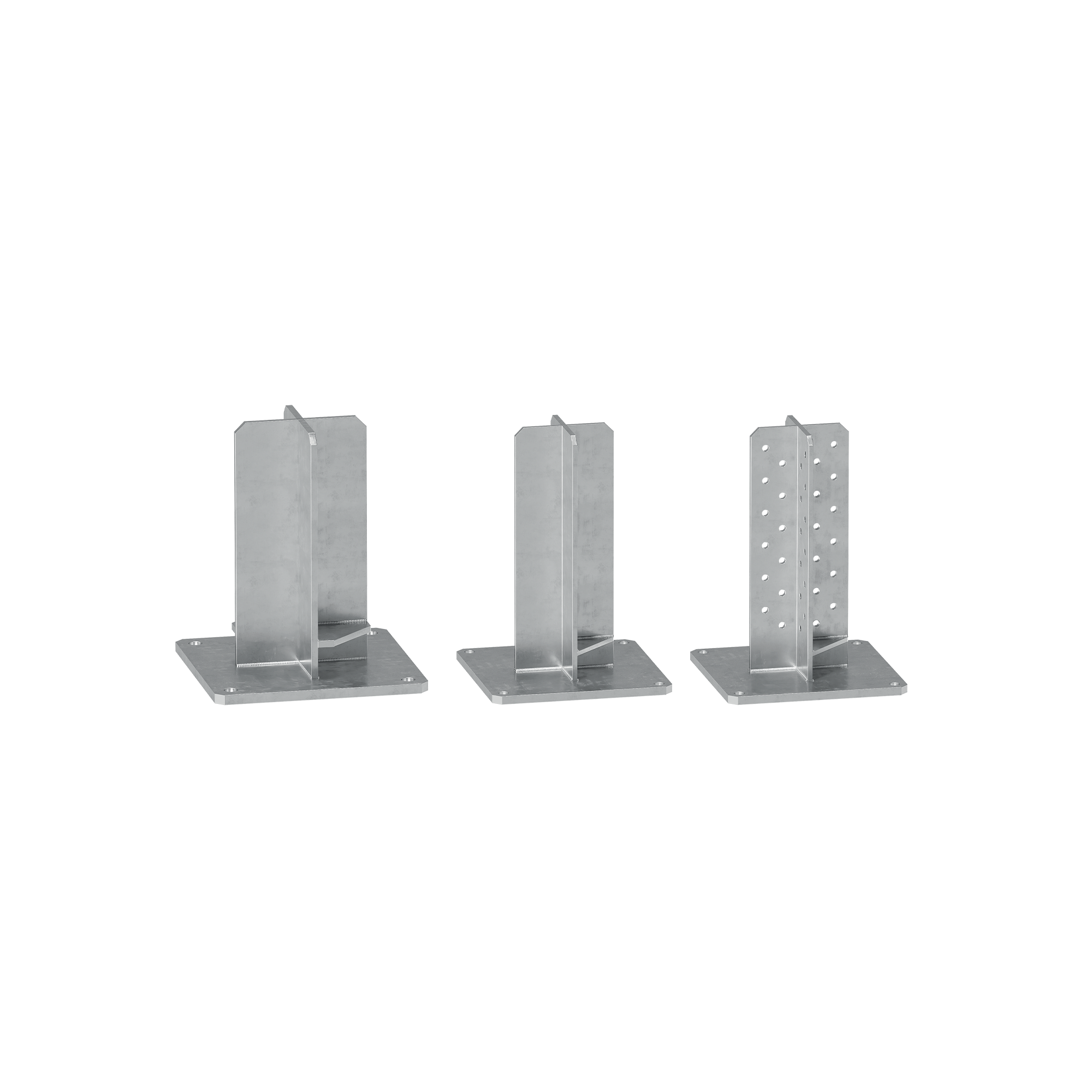

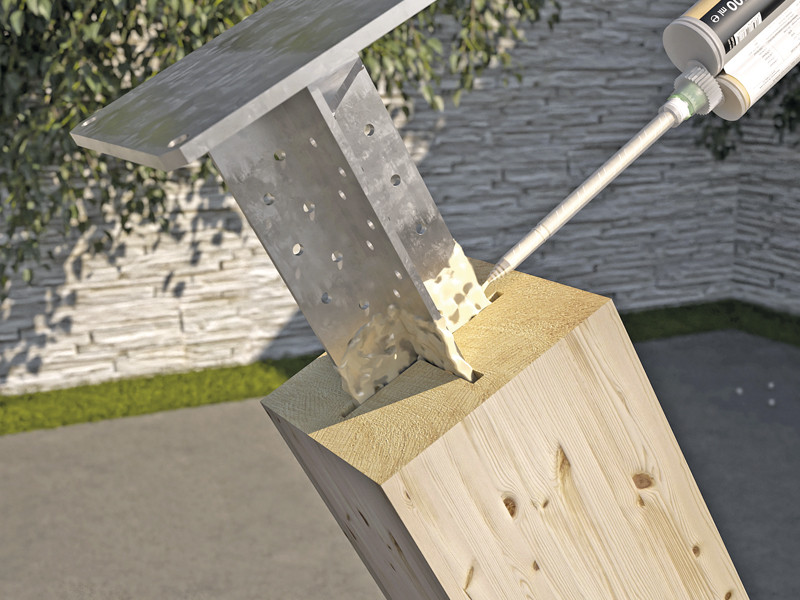

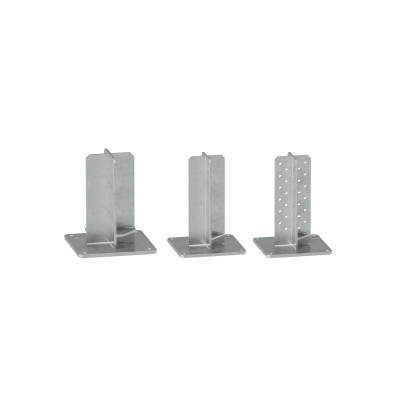

Der Pfostenträger aus Holz X10 ist in zwei Ausführungen erhältlich: Ohne Löcher, zur Verwendung mit selbstbohrenden Stabdübeln SBD, glatten Stabdübeln oder Bolzen; mit verteilten Bohrungen, verwendbar mit Epoxidkleber XEPOX.
Die statische Verbindung an der Grundplatte absorbiert die Vertikal- und Horizontalkräfte und ermöglicht so die Herstellung von Pavillons und Lauben, für die keine Verstrebungen benötigt werden, da sie auf allen vier Seiten offen sind. X10 garantiert Biegesteifigkeit durch eine halb-eingespannte Verbindung an der Grundplatte; die charakteristischen Werte sind in beide Richtungen zertifiziert.
Die Kreuzkonfiguration und die Verteilung der Befestigungen wurden für unterschiedliche Festigkeitswerte entwickelt. Hergestellt aus Kohlenstoffstahl mit Feuerverzinkung, geeignet für den Gebrauch im Außenbereich für Nutzungsklassen 1, 2 und 3 mit Massiv- oder Brettschichtholz, Brettsperrholz und Furnierschichtholz.
Technische Dokumentation
Technisches Datenblatt
|
|
|---|---|
Technisches Datenblatt USA
|
|
ETA-Zertifizierung
|
|
| Leistungserklärung (DOP) | Herunterladen |
Ausschreibungstext
|
|
CAD File
|
|
BIM.ifc File
|
|
BIM.rfa File
|
XS10
| ART.-NR. | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
Stk. |
|---|---|---|---|---|---|
| XS10120 | 220 | 220 | 310 | 6 | 1 |
| XS10160 | 260 | 260 | 312 | 8 | 1 |
XR10
| ART.-NR. | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
Stk. |
|---|---|---|---|---|---|
| XR10120 | 220 | 220 | 310 | 6 | 1 |
Specifications
Lieferung und Installation von X-Pfostenträger für Holzkonstruktionen , Typologie X10.
CE-Kennzeichnung nach ETA 10/0422
Anwendungsbereiche:
- Verbindungen für Pfosten aus Holz, Nutzungsklassen 1, 2 und 3
Material:
- Kohlenstoffstahl mit Feuerverzinkung
Geometrie:
Winkelverbinder:
- H (mm) = :
- Grundplatte (mm) = :
- Stärke s (mm) = :
Angaben zum Einbau und zu den mechanischen Leistungen wie in den Produktdatenblättern angegeben und von den technischen Auslegungsdokumentationen vorgesehen.
