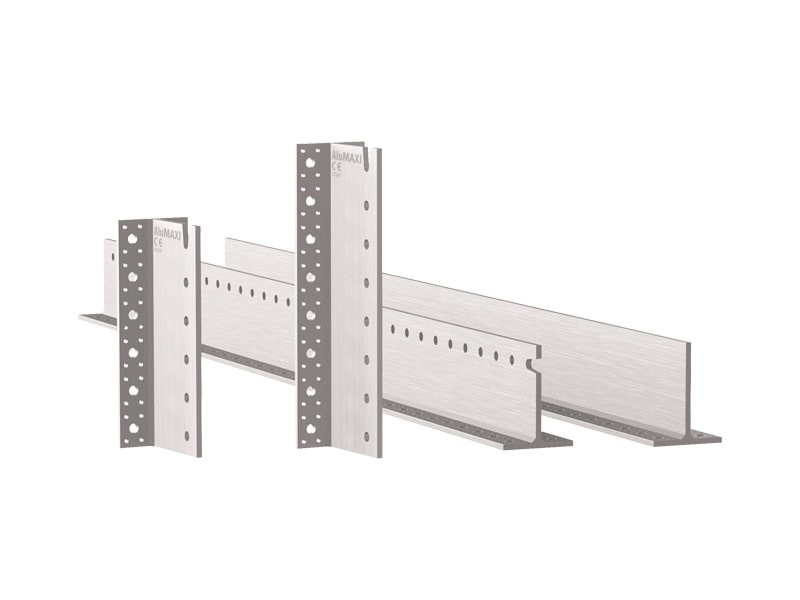

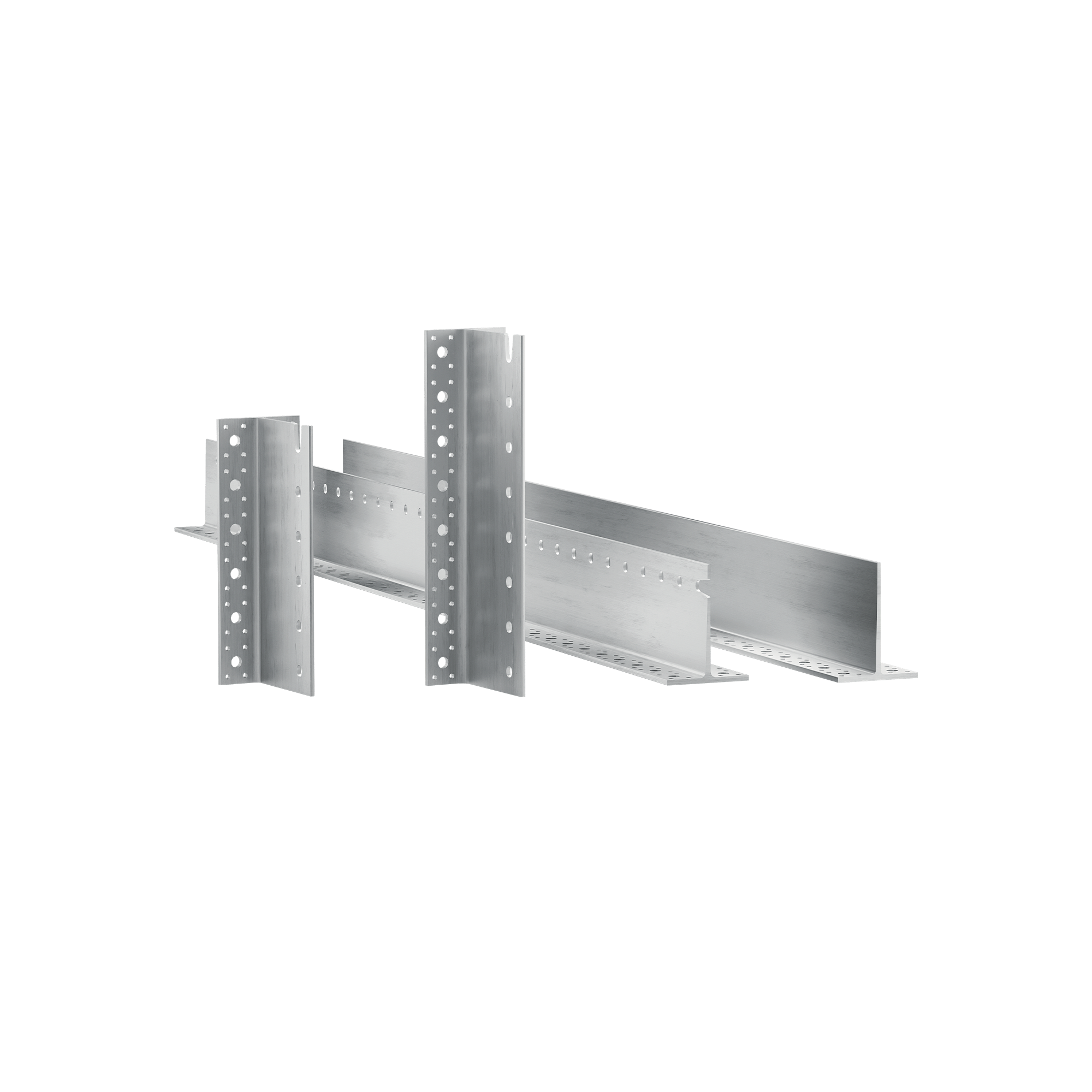

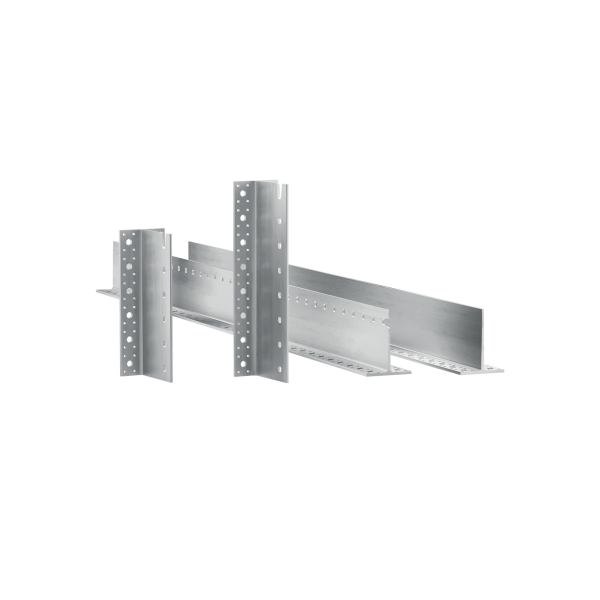

VERDECKTER BALKENTRÄGER MIT UND OHNE LÖCHER
ALUMAXI
ALUMAXI ist der Balkenträger zur Befestigung für die einfache Fertigung von außerordentlich großen Konstruktionen.
Der ideale Verbinder für große Balken, die hohe Festigkeit verlangen.
Video
GROSSE BALKENTRÄGER ZUR BEFESTIGUNG GROSSER KONSTRUKTIONEN. ENTDECKEN SIE DIE AUSSERGEWÖHNLICHEN FESTIGKEITSWERTE DER PLATTE ALUMAXI
Der Winkelverbinder für Holz ALUMAXI ist aus hochfester Aluminium-Legierung gefertigt. Die Herstellung erfolgt per Extrusion und daher ohne Schweißnähte. Zertifizierte und berechnete Festigkeit in allen Richtungen: vertikal, horizontal und axial.
Die Befestigung ist auch mit LBS Schrauben und selbstbohrenden Stabdübeln SBD zertifiziert. Die Version ohne Löcher bietet vielfältige Möglichkeiten zur Positionierung der Stabdübel. Die Leichtigkeit der Aluminium-Legierung begünstigt den Transport und das Handling auf der Baustelle und garantiert dennoch hervorragende Festigkeiten.

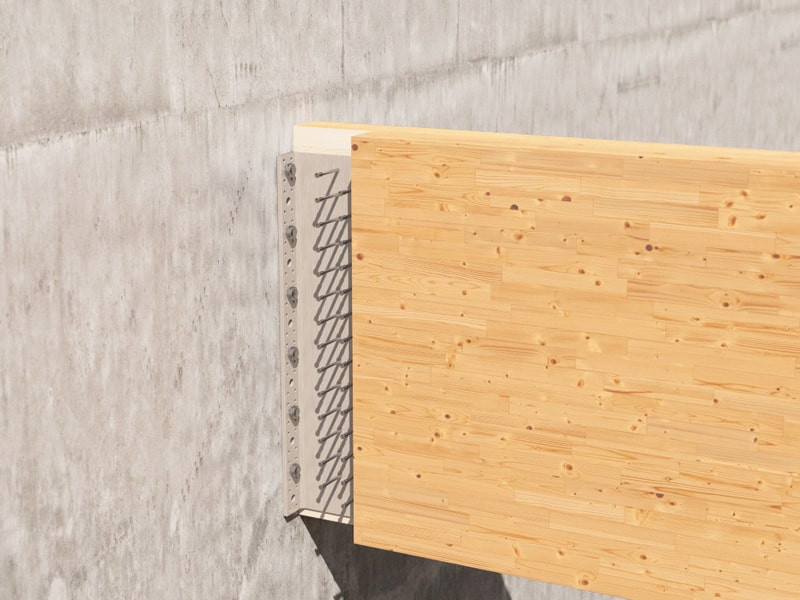

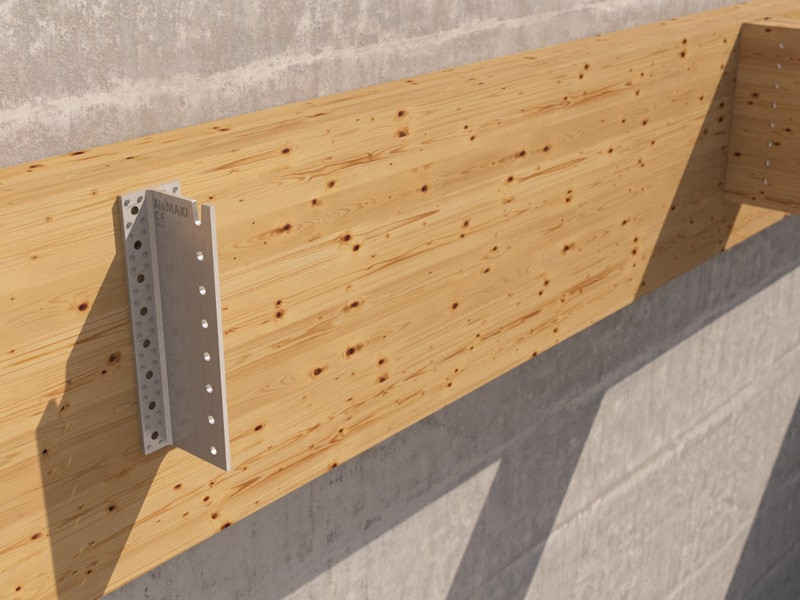

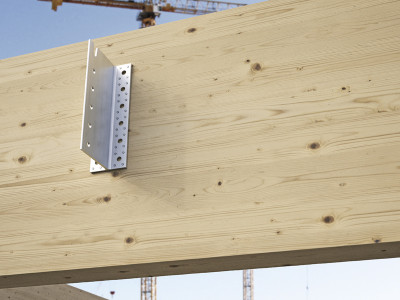

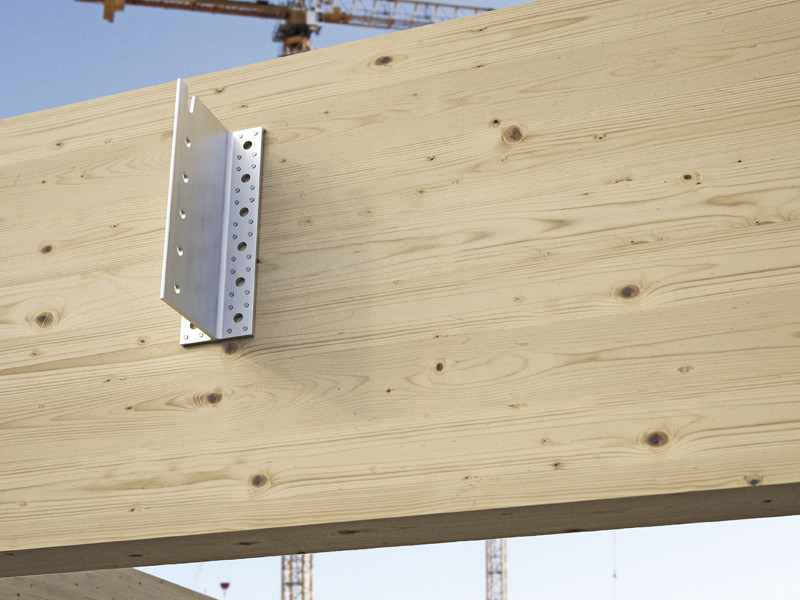

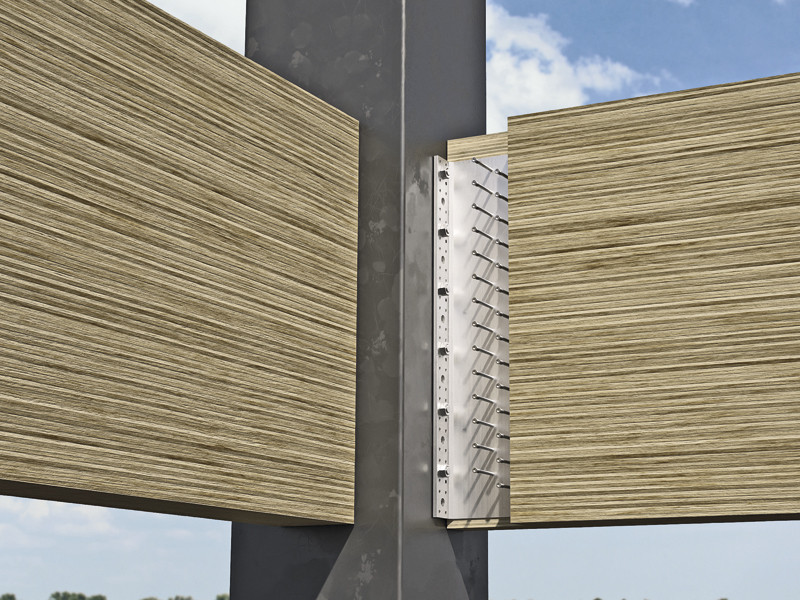

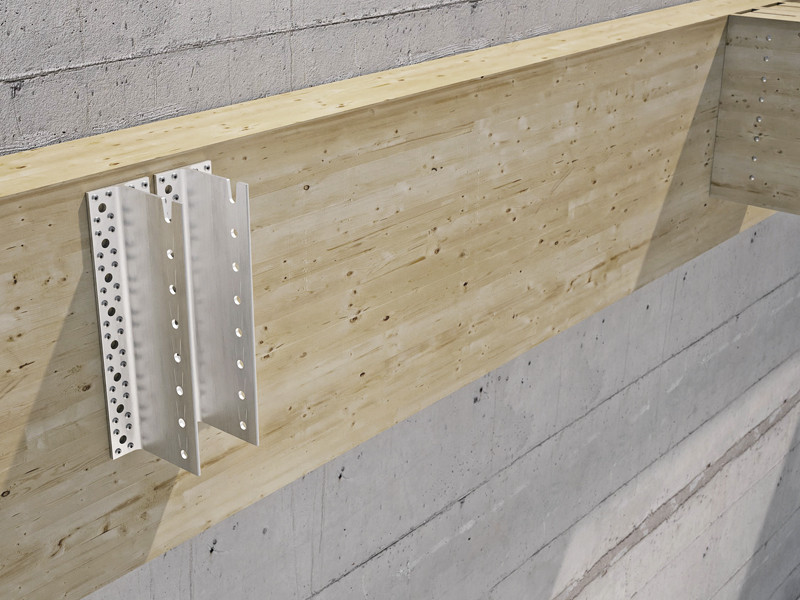

Der vollständig verdeckte Balkenträger erfüllt die Anforderungen an den Feuerwiderstand. Konzipiert für Holz-Holz- und Holz-Beton-Scherverbindungen sowohl im rechtem Winkel als auch mit Schräge. Ideal zum Einsatz bei Massiv- und Brettschichtholz, Brettsperrholz, Furnierschichtholz und Holztafeln.
Technische Dokumentation
Technisches Datenblatt
|
|
|---|---|
Technisches Datenblatt USA
|
|
Technisches Datenblatt CANADA
|
|
ETA-Zertifizierung
|
|
| Leistungserklärung (DOP) | Herunterladen |
Ausschreibungstext
|
|
CAD File
|
|
BIM.ifc File
|
|
BIM.rfa File
|
ALUMAXI MIT LÖCHERN
| ART.-NR. | H
[mm]
|
Stk. |
|---|---|---|
| ALUMAXI384L | 384 | 1 |
| ALUMAXI512L | 512 | 1 |
| ALUMAXI640L | 640 | 1 |
| ALUMAXI768L | 768 | 1 |
| ALUMAXI2176L | 2176 | 1 |
ALUMAXI OHNE LÖCHER
| ART.-NR. | H
[mm]
|
Stk. |
|---|---|---|
| ALUMAXI2176 | 2176 | 1 |
Specifications
ALUMAXI
Lieferung und Installation von verdeckter Balkenträger ohne Löcher für Holzkonstruktionen, Typologie ALUMAXI.
CE-Kennzeichnung nach ETA 09/0361
Anwendungsbereiche:
- Holz-Holz- und Holz-Beton-Verbindungen
Material:
- Steckverbinder aus Aluminiumlegierung
Geometrie:
- H (mm) = :
- Stärke s (mm) = :
Angaben zum Einbau und zu den mechanischen Leistungen wie in den Produktdatenblättern angegeben und von den technischen Auslegungsdokumentationen vorgesehen.
ALUMAXI L
Lieferung und Installation von verdeckter Balkenträger mit Löchern für Holzkonstruktionen, Typologie ALUMAXI L.
CE-Kennzeichnung nach ETA 09/0361
Anwendungsbereiche:
- Holz-Holz- und Holz-Beton-Verbindungen
Material:
- Steckverbinder aus Aluminiumlegierung
Geometrie:
- H (mm) = :
- Stärke s (mm) = :
Angaben zum Einbau und zu den mechanischen Leistungen wie in den Produktdatenblättern angegeben und von den technischen Auslegungsdokumentationen vorgesehen.
Zugehörige Produkte
-

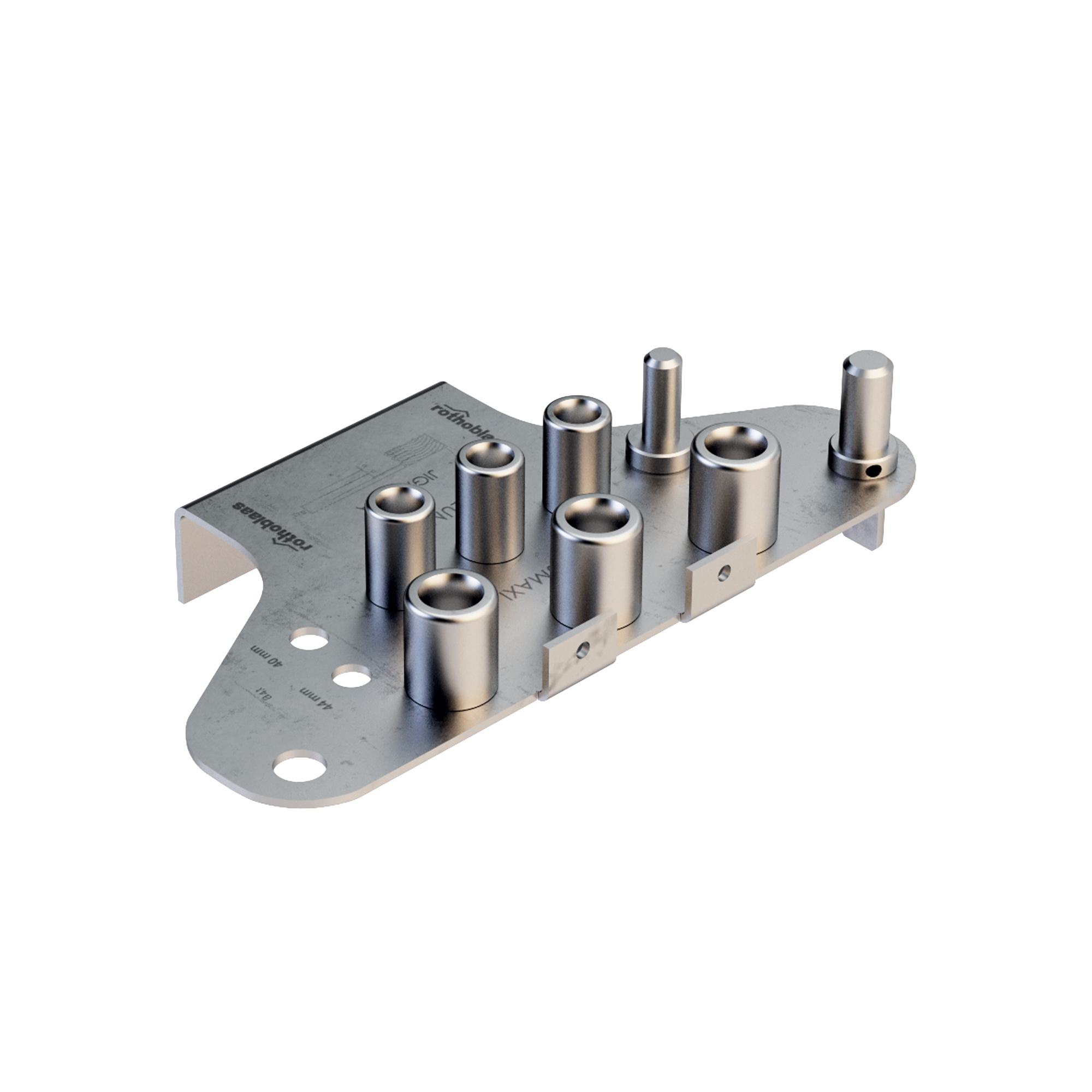

JIG ALU STA
