VERDECKTER SCHWALBENSCHWANZVERBINDER HOLZ - HOLZ
UV T

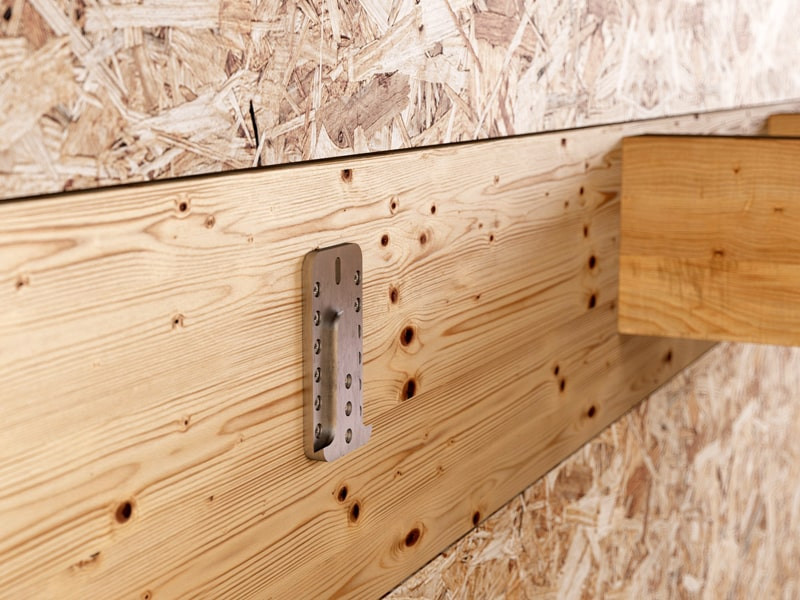

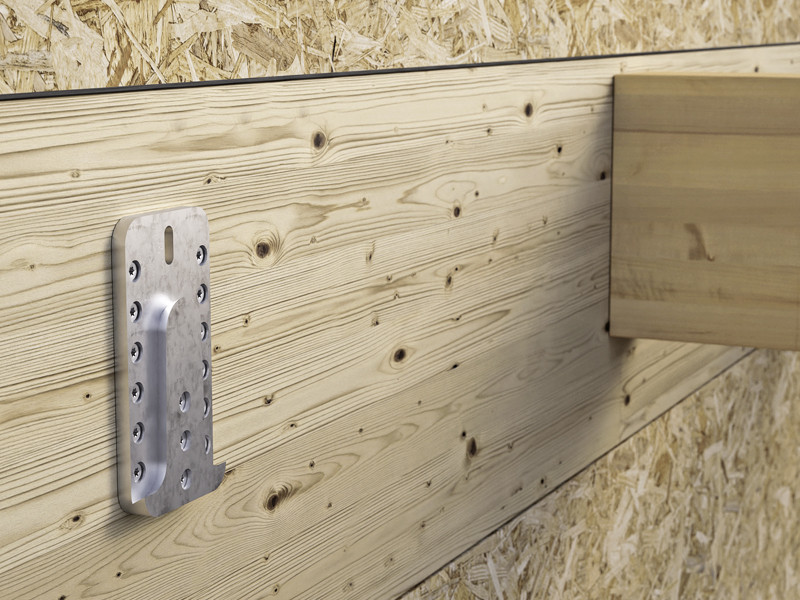

Das Einhängsystem ist ideal für temporäre Konstruktionen und kann schnell montiert und entfernt werden.

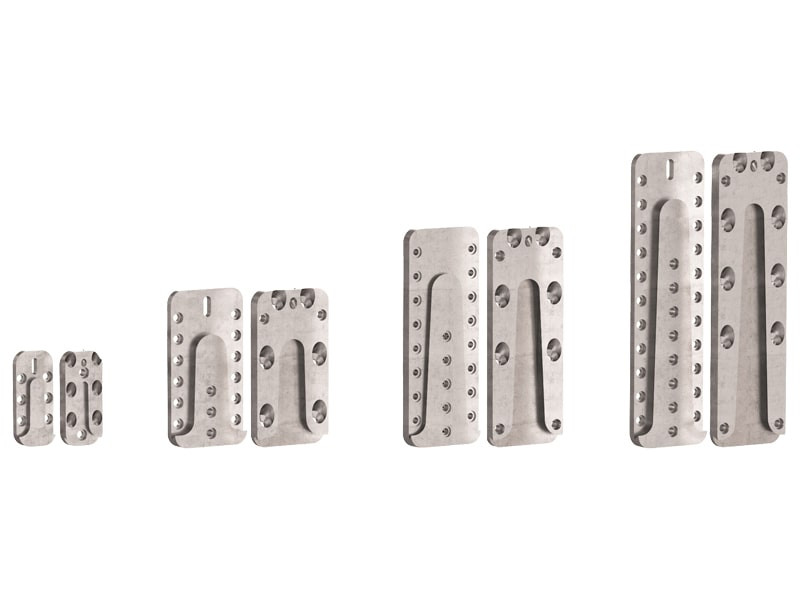

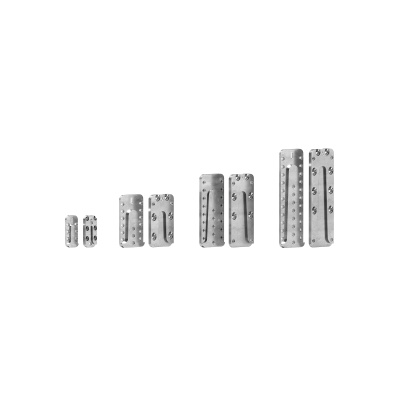

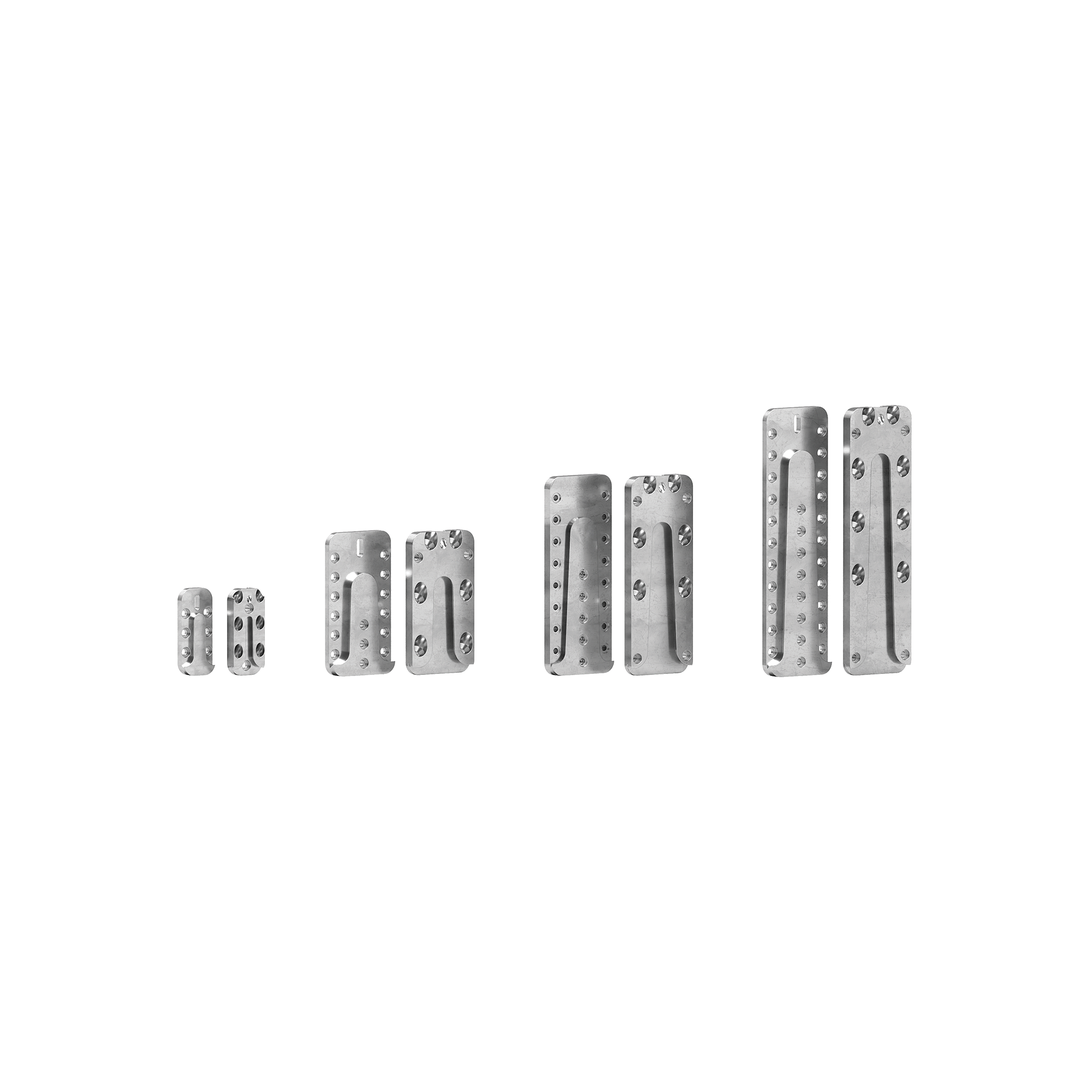

Erhältlich in fünf Versionen, zur Anpassung an den Nebenträger und die angewandte Last.
Tragfähigkeit über 60 kN.

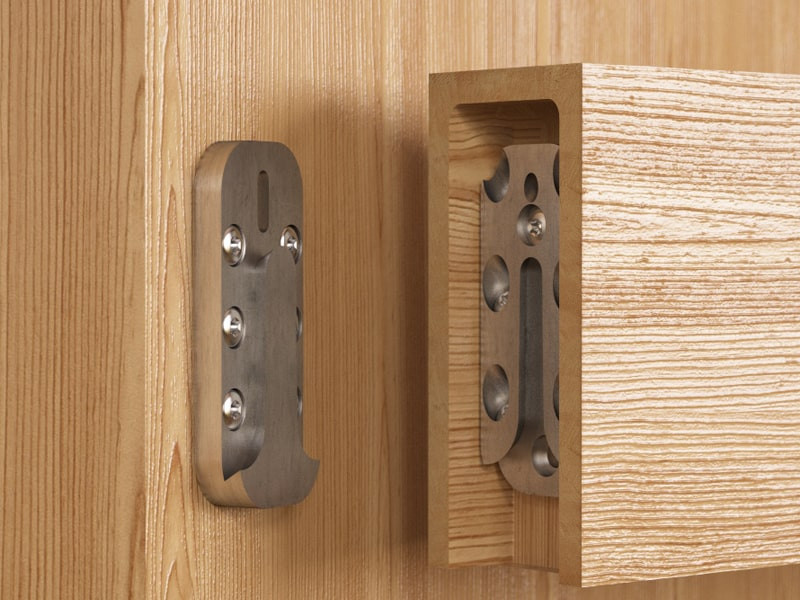

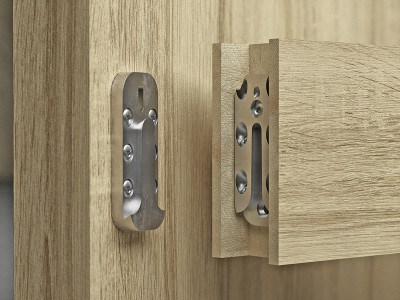

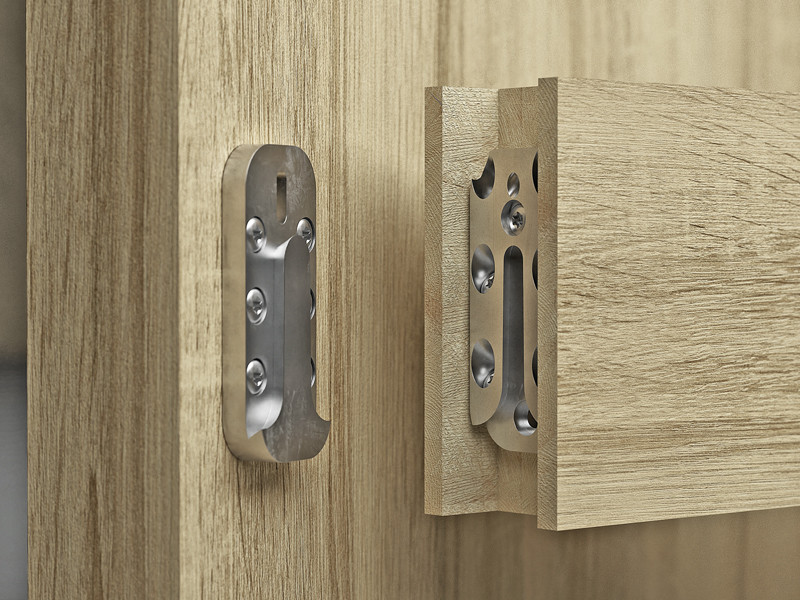

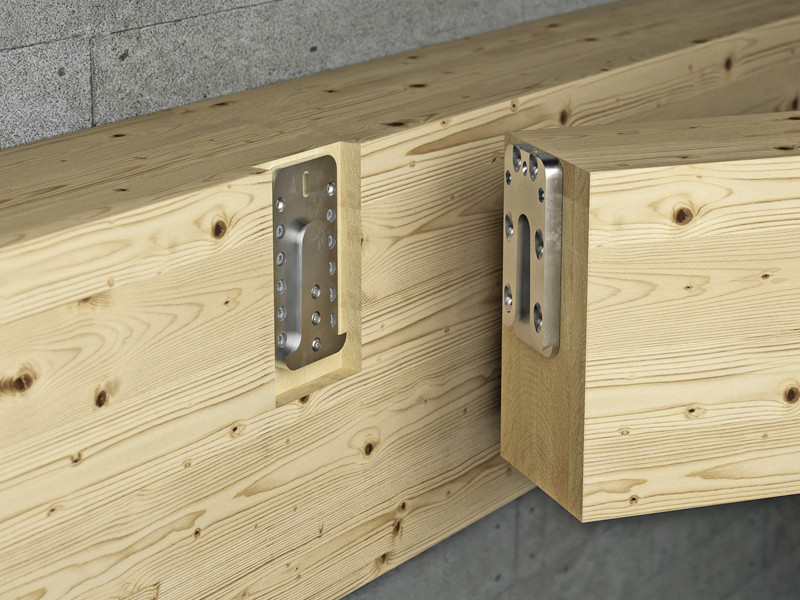

UV-T, der verdeckte Verbinder für Holz-Holz-Verbindungen
Video
Zertifizierte Festigkeit in allen Lastrichtungen, für eine sichere Befestigung auch bei lateralen, axialen und abhebenden Kräften wie Erdbeben oder Wind.

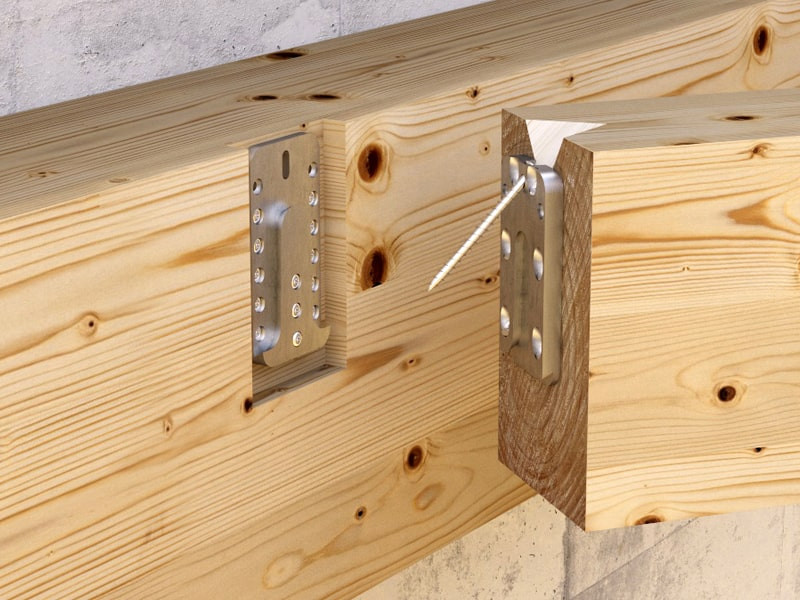

Das dreidimensionale Lochblech aus Aluminiumlegierung ist ideal für die Fertigung von Holz-Holz-Scherverbindungen und Anwendungen, die Tragfähigkeit in alle Richtungen erfordern.
Außerdem ist es für einen Einsatz auf Massiv- und Brettschichtholz, BSP und LVL geeignet.
Technische Dokumentation
Technisches Datenblatt
|
|
|---|---|
Technisches Datenblatt USA
|
|
| Leistungserklärung (DOP) | Herunterladen |
CAD File
|
|
BIM.ifc File
|
|
BIM.rfa File
|
UV T
| ART.-NR. | B
[mm]
|
H
[mm]
|
s
[mm]
|
Stk. |
|---|---|---|---|---|
| UVT3070 | 30 | 70 | 16 | 25 |
| UVT4085 | 40 | 85 | 16 | 25 |
| UVT60115 | 60 | 115 | 16 | 25 |
| UVT60160 | 60 | 160 | 16 | 10 |
| UVT60215 | 60 | 215 | 16 | 10 |
Specifications
Lieferung und Installation von verdeckter Holz-Holz Verbinder, Typologie UV-T.
CE-Kennzeichnung nach ETA
Anwendungsbereiche:
- Holz-Holz-Verbindung
Material:
- Steckverbinder aus Aluminiumlegierung
Geometrie:
Winkelverbinder:
- H (mm) = :
- Grundplatte (mm) = :
- Stärke s (mm) = :
Angaben zum Einbau und zu den mechanischen Leistungen wie in den Produktdatenblättern angegeben und von den technischen Auslegungsdokumentationen vorgesehen.
