ALUMINIUMSYSTEM ALS RICHTSCHWELLE VON GEBÄUDEN
ALU START

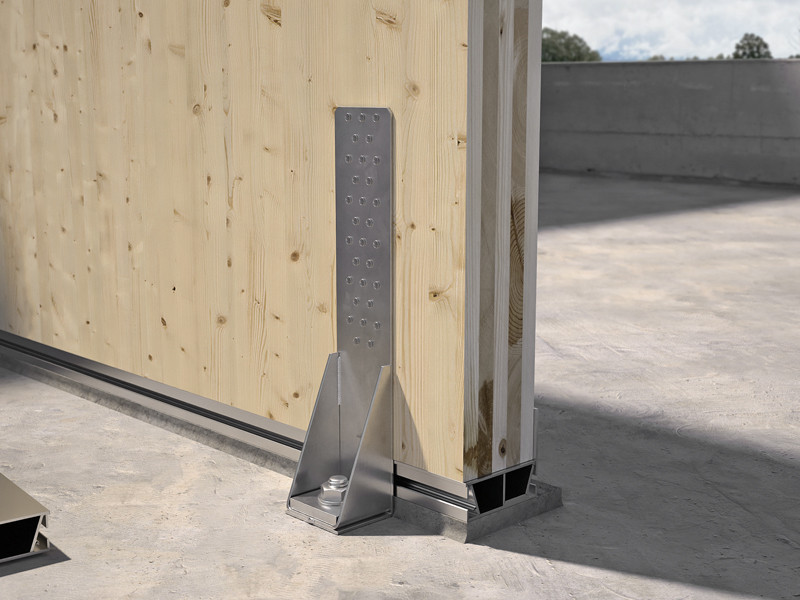

Das Richtschwellenprofil ALU START ist in der Lage, Scher-, Zug- und Druckkräfte in das Fundament zu übertragen. Die Anhebung vom Fundament sowie der Einsatz von Aluminium gewährleisten den Schutz der Grundplatte vor kapillarem Aufsteigen von Feuchtigkeit.
Video
ALU START, DAS INTEGRIERTE SYSTEM ZUR BODENVERBINDUNG, DAS HALTBARKEIT UND FESTIGKEIT VERLEIHT

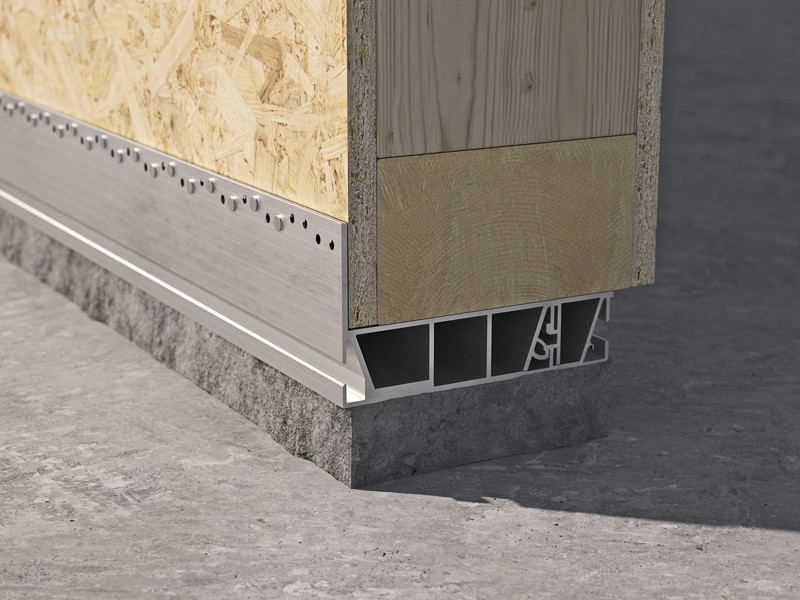

Das Profil ALU START erhöht den Abstand zwischen den Holzplatten und der Beton-Unterkonstruktion. Auf diese Weise wird der Schutz vor kapillarem Aufsteigen von Feuchtigkeit und eine ausgezeichnete Haltbarkeit der Bodenverbindung des Gebäudes gewährleistet.

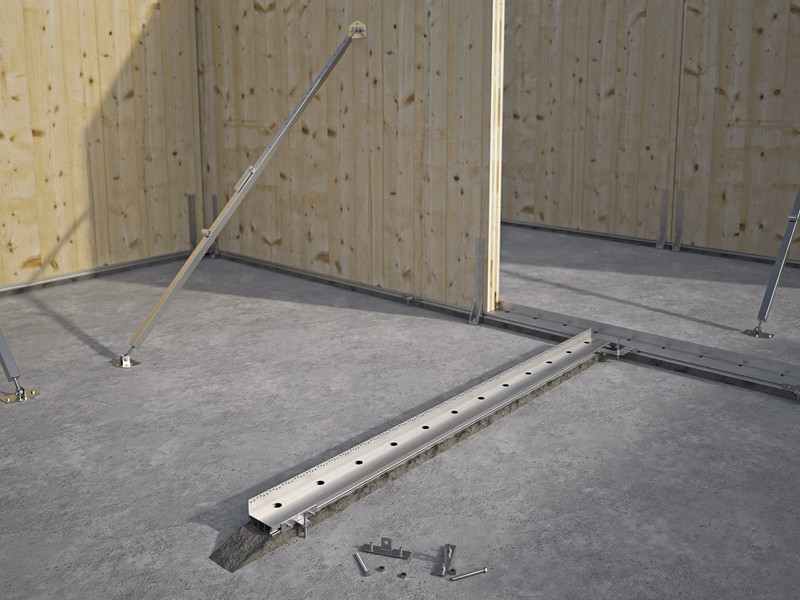

Die speziellen Montageschablonen erlauben eine einfache Einstellung der Höhe der Verlegefläche. Die Nivellierung des gesamten Gebäudes ist einfach, präzise und schnell. Dank des Seitenflansches kann das Profil mit Nägeln oder Schrauben an der Holzwand befestigt werden.Diese garantieren eine ausgezeichnete, durch CE-Kennzeichnung nach ETA zertifizierte Festigkeit in alle Richtungen der Beanspruchung.
Das erste Bodenverbindungssystem, das auf Druckplatten und scherfeste Winkelverbinder verzichten kann. Aus Aluminiumlegierung. Das System ALU START kann mit Wänden aus BSP oder Timber-Frame-Konstruktionssystemen verwendet werden.
Technische Dokumentation
Technisches Datenblatt
|
|
|---|---|
ETA-Zertifizierung
|
|
| Leistungserklärung (DOP) | Herunterladen |
CAD File
|
|
BIM.ifc File
|
|
BIM.rfa File
|

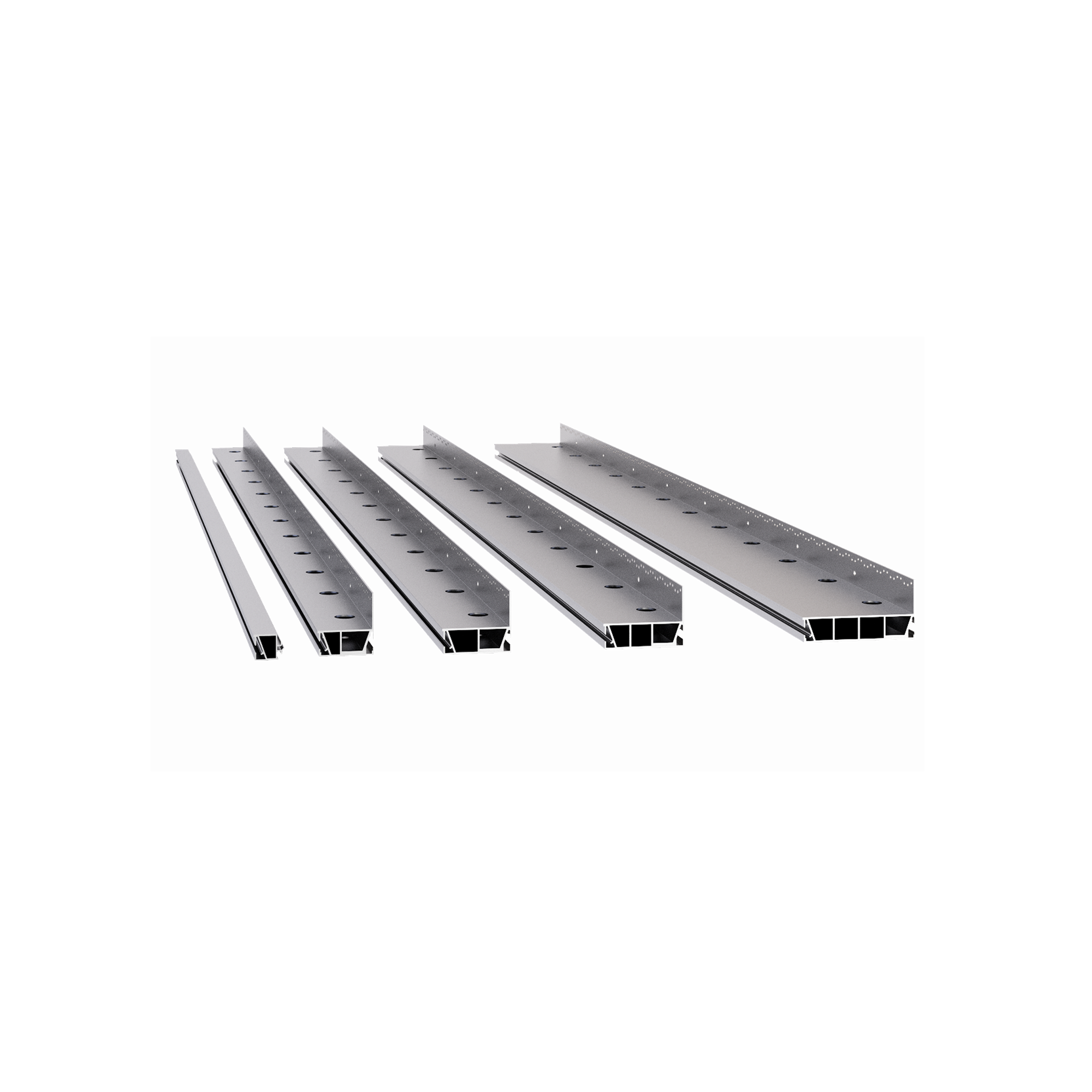

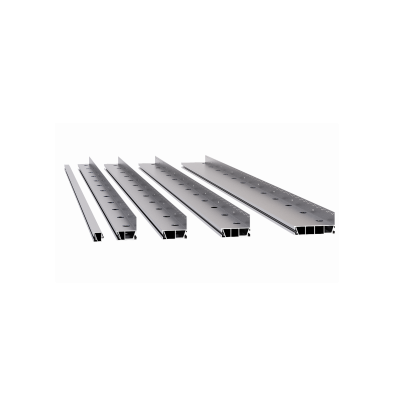

ALU START
| ART.-NR. | B
[mm]
|
P
[mm]
|
Stk. |
|---|---|---|---|
| ALUSTART80 | 80 | 2400 | 1 |
| ALUSTART100 | 100 | 2400 | 1 |
| ALUSTART120 | 120 | 2400 | 1 |
| ALUSTART175 | 175 | 2400 | 1 |
| ALUSTART35 | 35 | 2400 | 1 |
JIG START
| ART.-NR. | Beschreibung | B
[mm]
|
P
[mm]
|
Stk. |
|---|---|---|---|---|
| JIGSTARTI | LEVELLING TEMPLATE FOR LINEAR JOINT | 160 | - | 25 |
| JIGSTARTL | LEVELLING TEMPLATE FOR ANGLE JOINT | 160 | 160 | 10 |
| ART.-NR. | Beschreibung | Stk. |
|---|---|---|
| ALUSBOLT | HAMMER HEAD BOLT FOR TEMPLATE FASTENING | 100 |
| MUT93410 | Steel class 8 | 500 |
| ALUSPIN | ISO 8752 SPING PINS FOR ALUSTART35 ASSEMBLY | 50 |
