VERBINDER FÜR HOLZBALKEN UND PLATTEN
RADIAL
RADIAL ist ein besonders fortschrittlicher Verbinder für Holzbalken und Platten. Er eignet sich ideal für die Vorfertigung und gewährleistet die Demontierbarkeit.

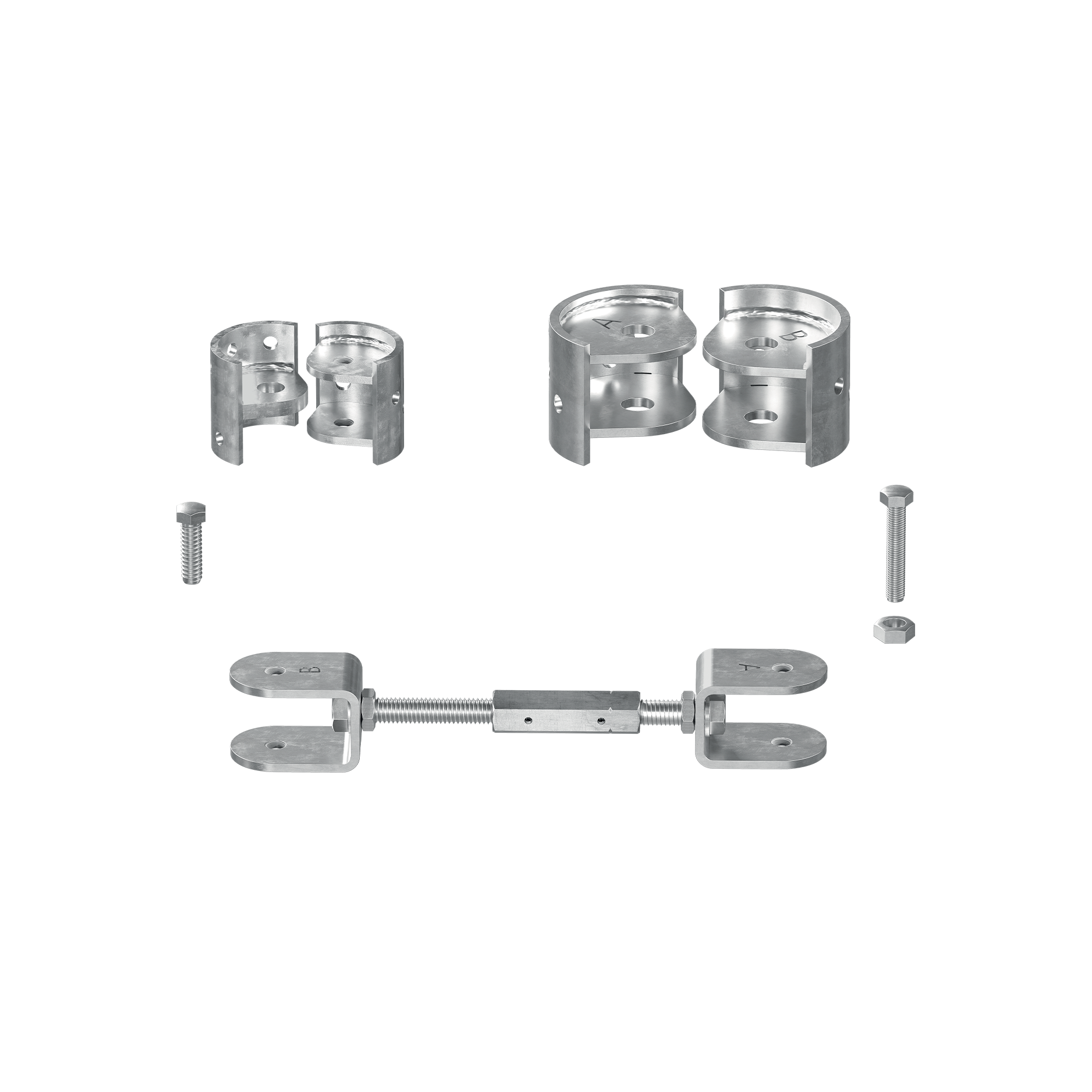

Die beiden halbrunden Platten können im Werk montiert werden, sodass sich der Zusammenbau auf der Baustelle auf die einfache Befestigung einiger Schrauben beschränkt. Auch der Rückbau ist schnell und einfach.
EIGENSCHAFTEN
Die patentierte Lösung RADIAL verändert den Montageprozess auf der Baustelle durch die Vormontage der Verbinder im Werk radikal. Dieser Ansatz verkürzt die Montagezeit auf der Baustelle erheblich, da sich der Vorgang auf das Einsetzen weniger einfacher Bolzen für Stahl beschränkt. RADIAL garantiert nicht nur maximale Zuverlässigkeit beim Verlegen, sondern bietet außerdem die Möglichkeit zur schnellen und einfachen Demontage, wodurch die Instandhaltung und Umgestaltung der Räume erleichtert wird.

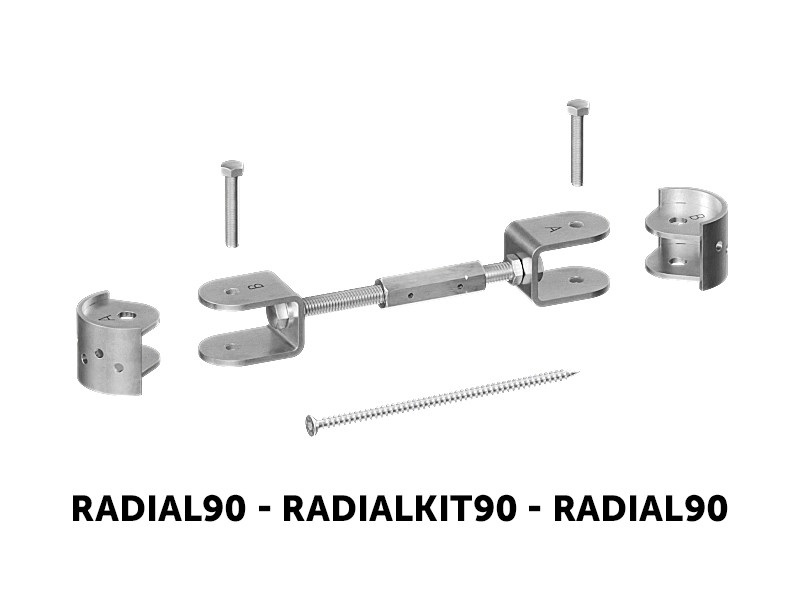

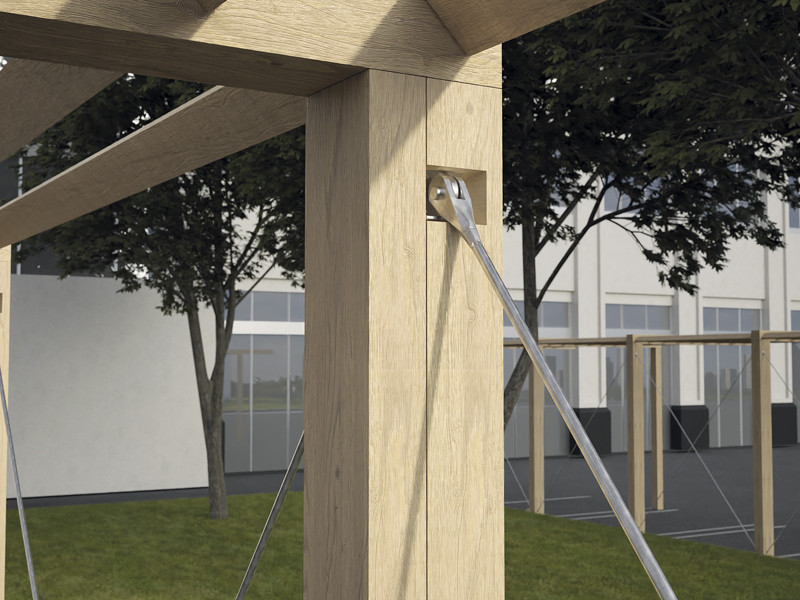

Mit den Komponenten RADIALKIT können Zugverbindungen mit hoher Montagetoleranz erstellt werden. Diese Verbindungen sind vollständig in der Wandstärke verborgen, sodass die Ästhetik und bauliche Integrität erhalten bleiben und der Brandschutz verbessert wird.

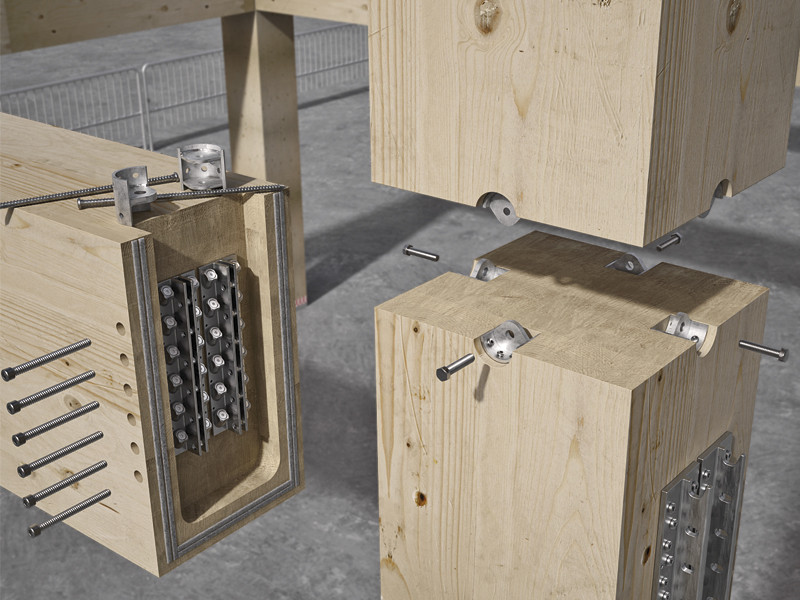

Mit dem System RADIAL ist es möglich, robuste und zuverlässige Verbindungen herzustellen, die an Wänden, Balken und Pfosten angebracht werden können. Dadurch ist das System perfekt für den Einsatz in Holz-Stahl-Hybridkonstruktionen, einschließlich komplexerer Anwendungen wie Gerberträger und gelenkige Verbindungen.
Im Gegensatz zu anderen Verbindern für Holzbalken und Platten eignet sich RADIAL optimal für den Bau von modularen Fertigbauten. Seine Fähigkeit zur Integration ohne optische Beeinträchtigung sorgt für klare Linien und ein modernes Design, die in der modernen modularen Architektur unerlässlich sind.
Die Verbinder RADIAL bestehen aus Kohlenstoffstahl S355 mit Oberflächenbehandlung Fe/Zn12c, die aufgrund ihrer außergewöhnlichen Festigkeit und Haltbarkeit ausgewählt wurde.
ANWENDUNGSGEBIETE
RADIAL passt sich perfekt an verschiedene Baukontexte an und ist ideal für:

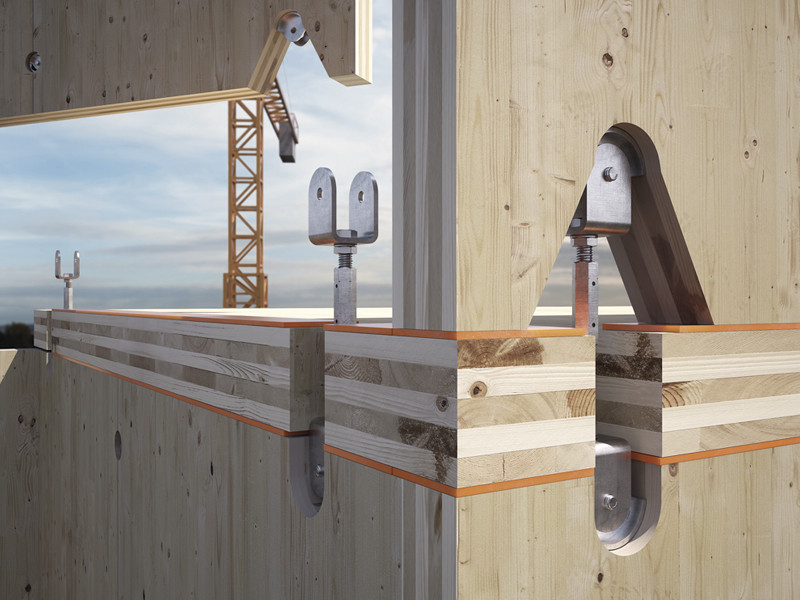

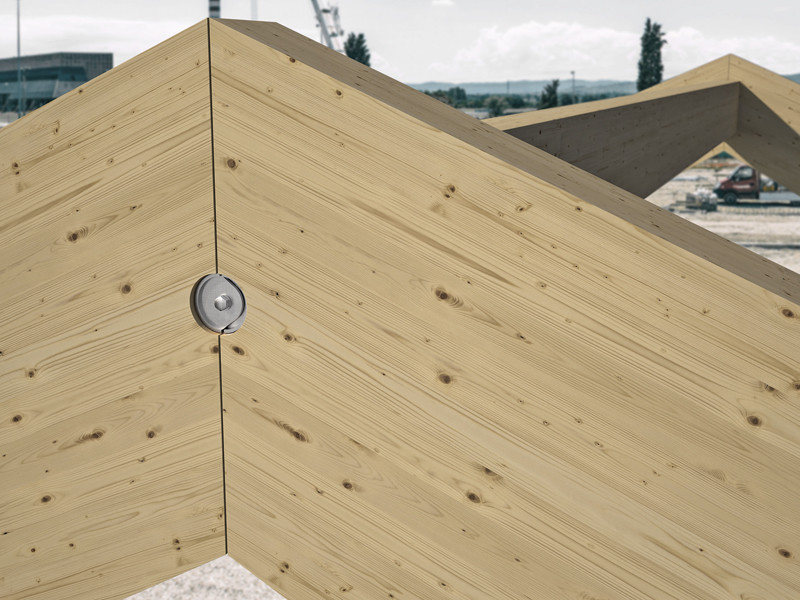

- Verbindungen zwischen BSP- oder LVL-Platten, die die Festigkeit in alle Richtungen gewährleisten.
- Gelenkige Verbindungen für Balken aus Brettschichtholz.
- Hochgradig vorgefertigte und einfach demontierbare Bausysteme.
RADIAL ist ausgelegt für die Anwendung an:
- Wänden und Decken aus BSP oder LVL.
- Balken oder Pfosten aus Massivholz, Brettschichtholz oder LVL.
Technische Dokumentation
| Technisches Datenblatt | |
|---|---|
| ETA-Zertifizierung | |
| CAD File |
RADIAL
| ART.-NR. | B
[mm]
|
P
[mm]
|
H
[mm]
|
Stk. | |
|---|---|---|---|---|---|

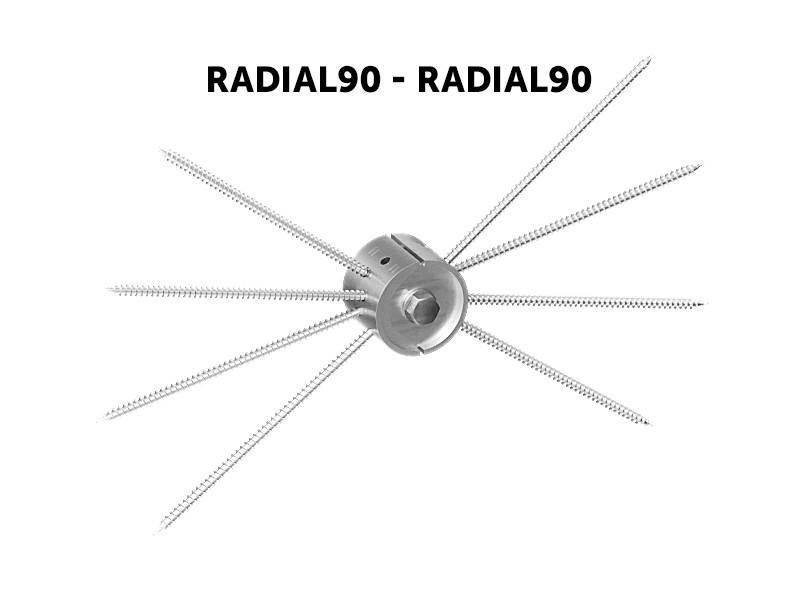

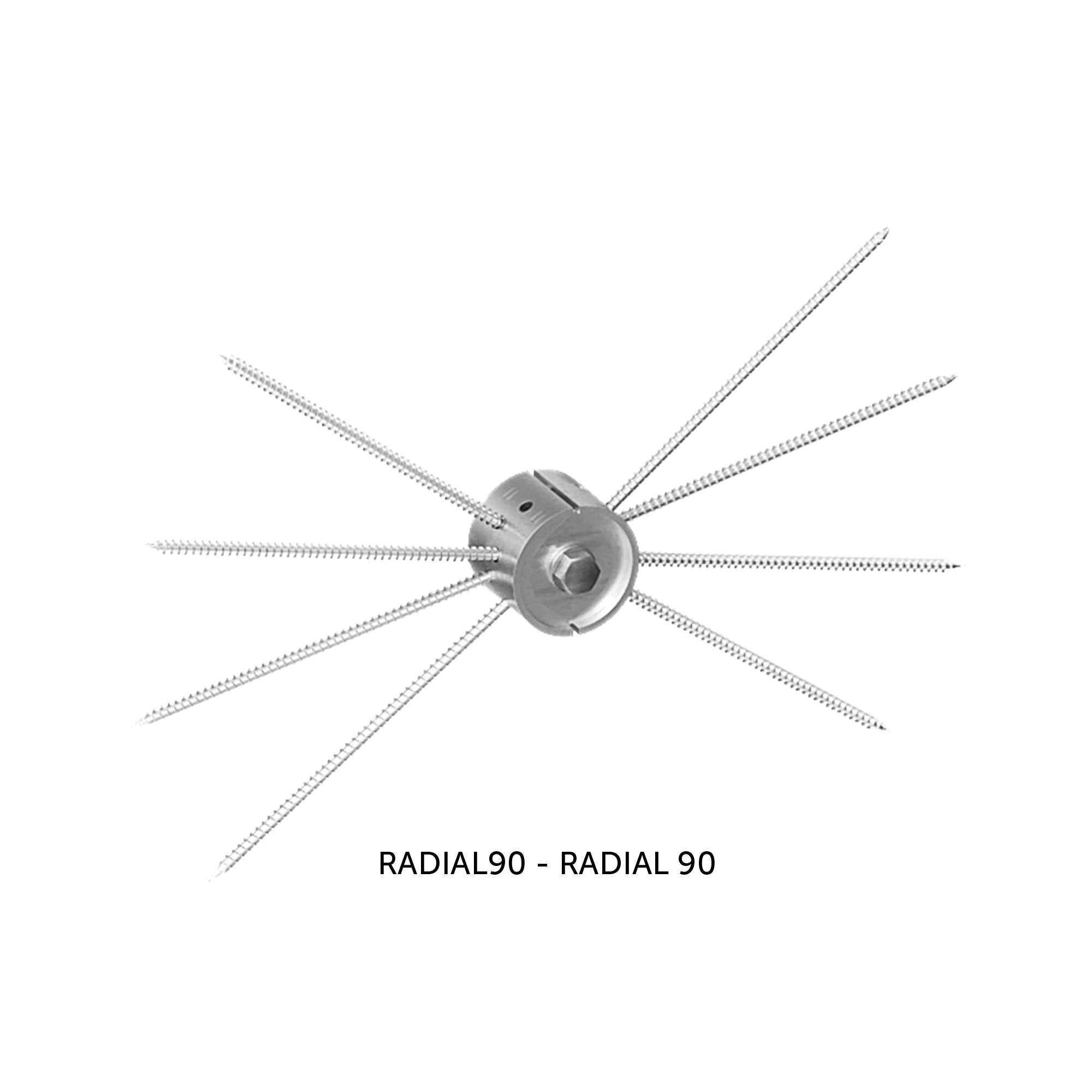

| RADIAL90 | New | 90 | 65 | 74 | 10 |

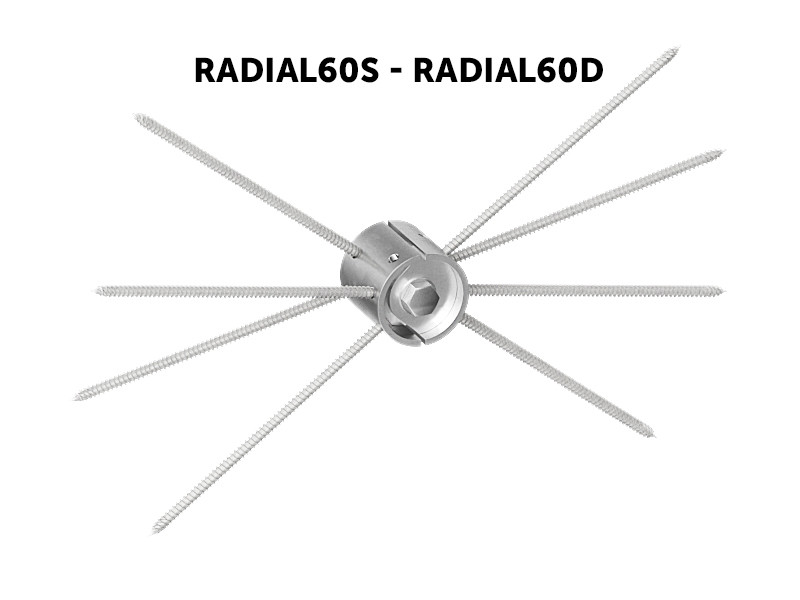

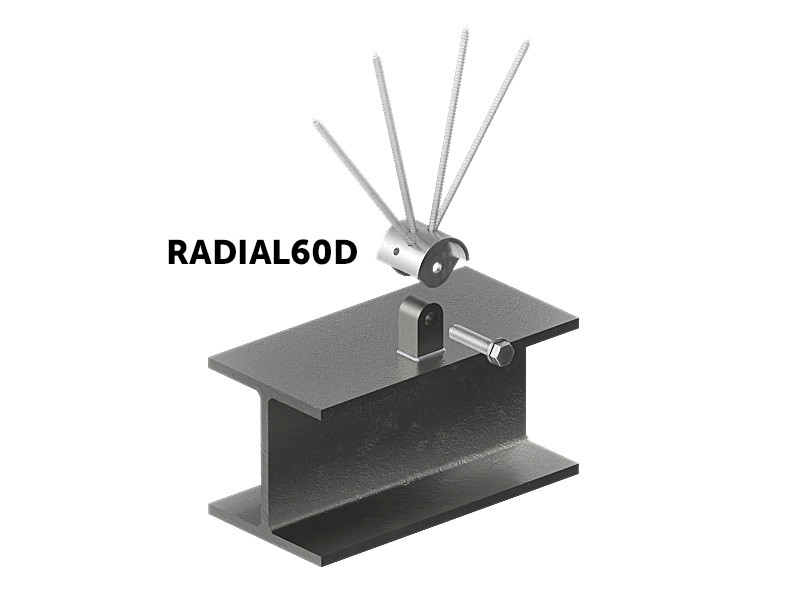

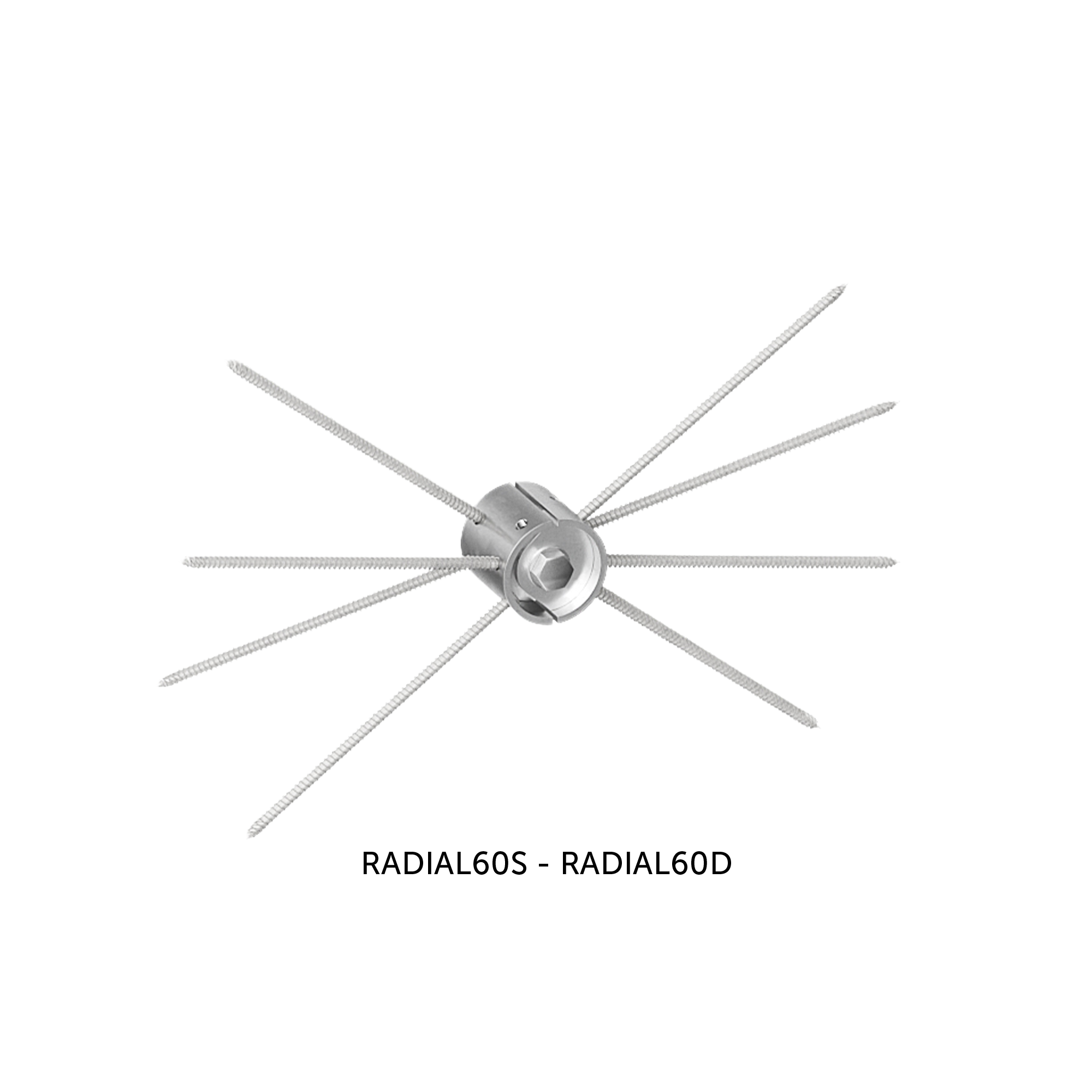

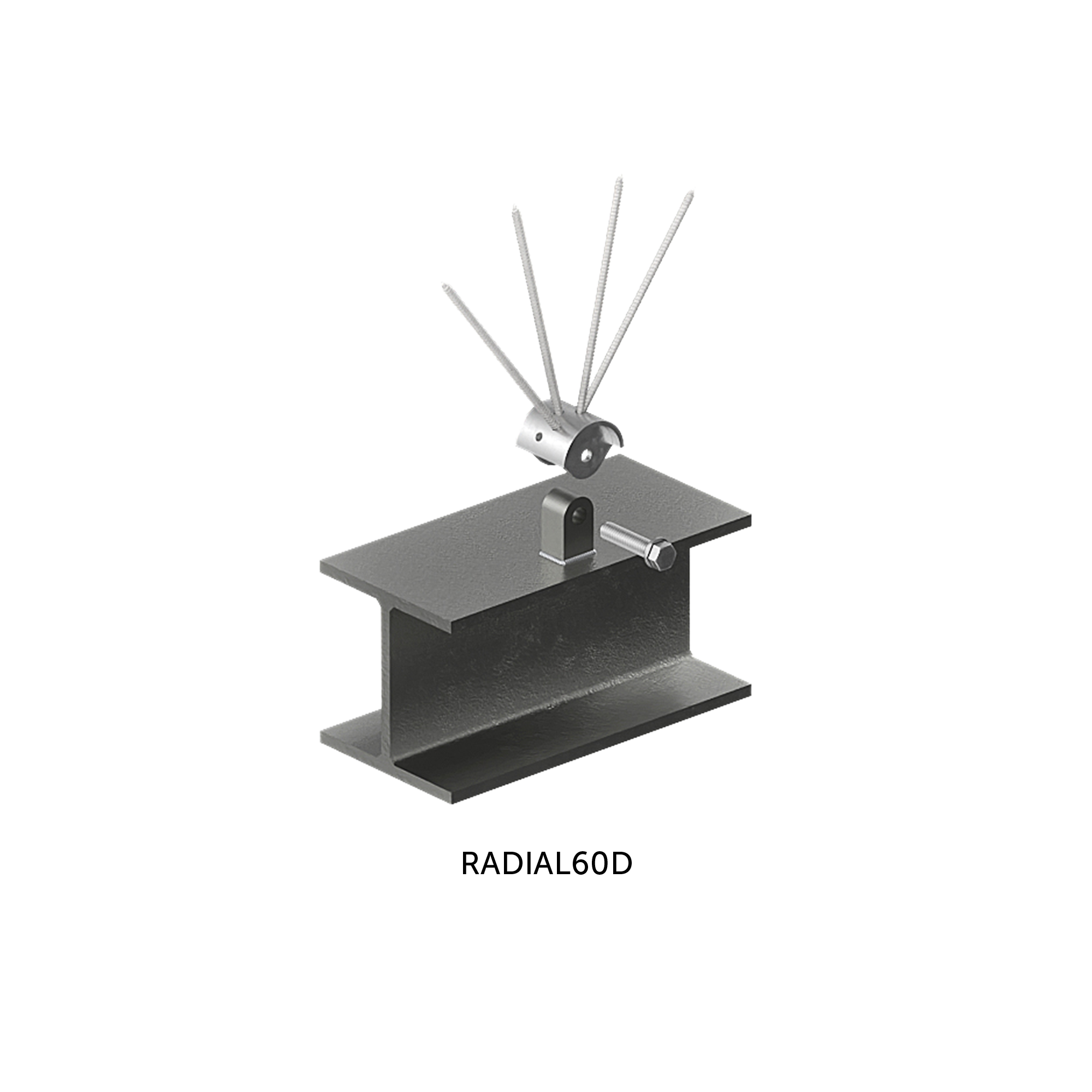

| RADIAL60D | New | 60 | 55 | 49 | 10 |

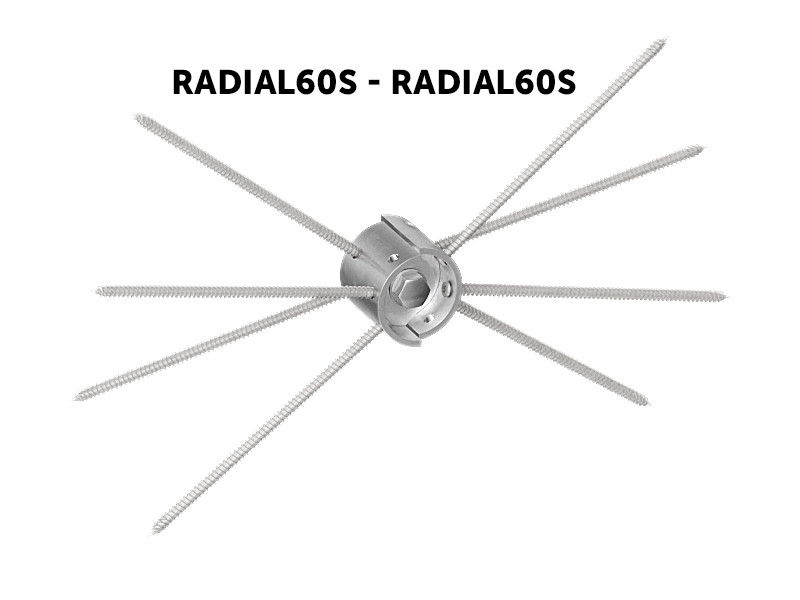

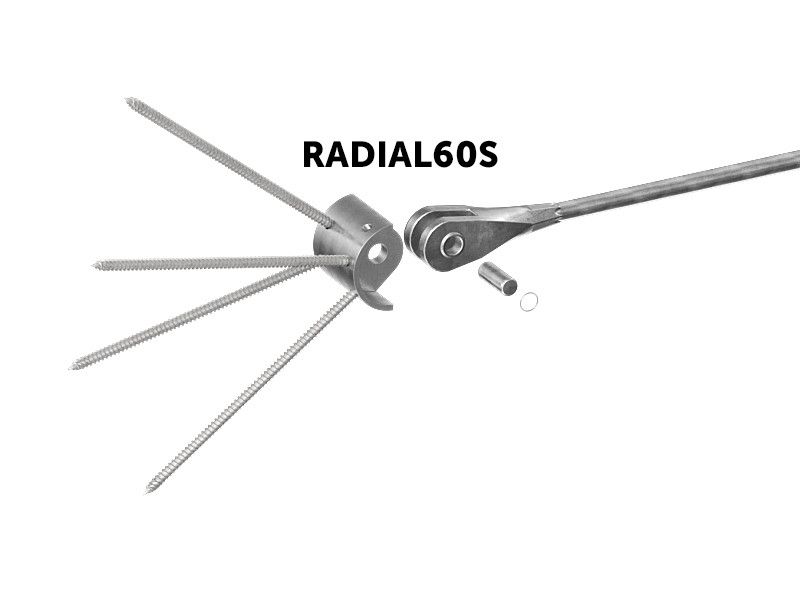

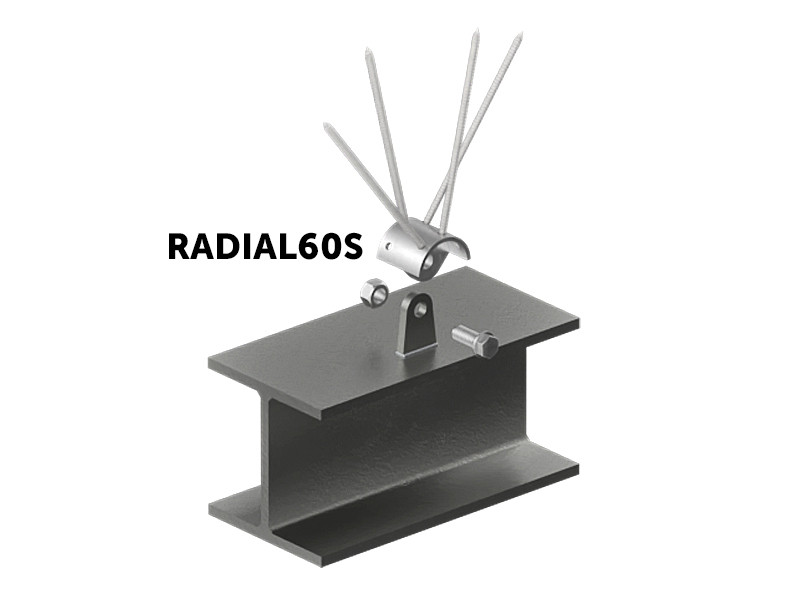

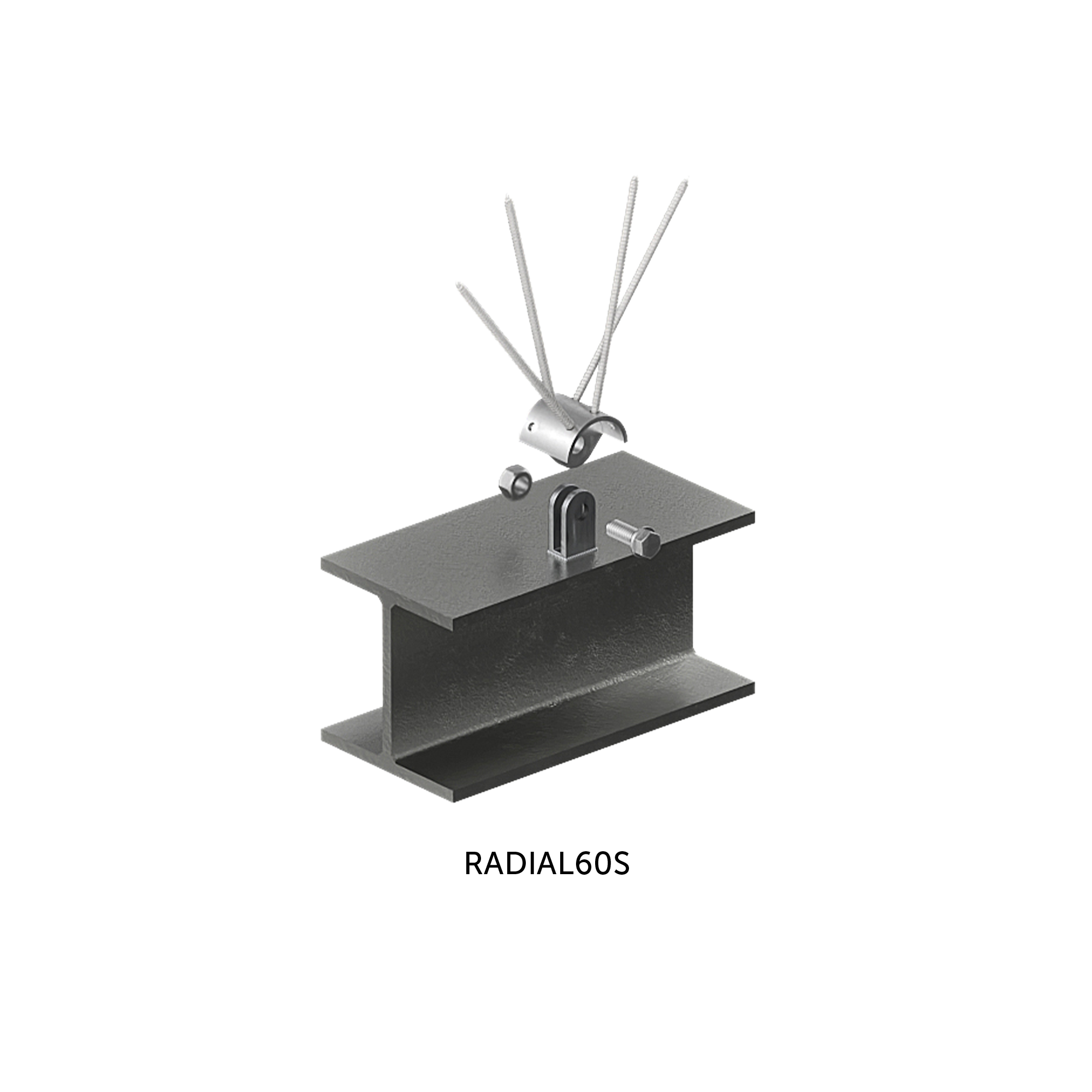

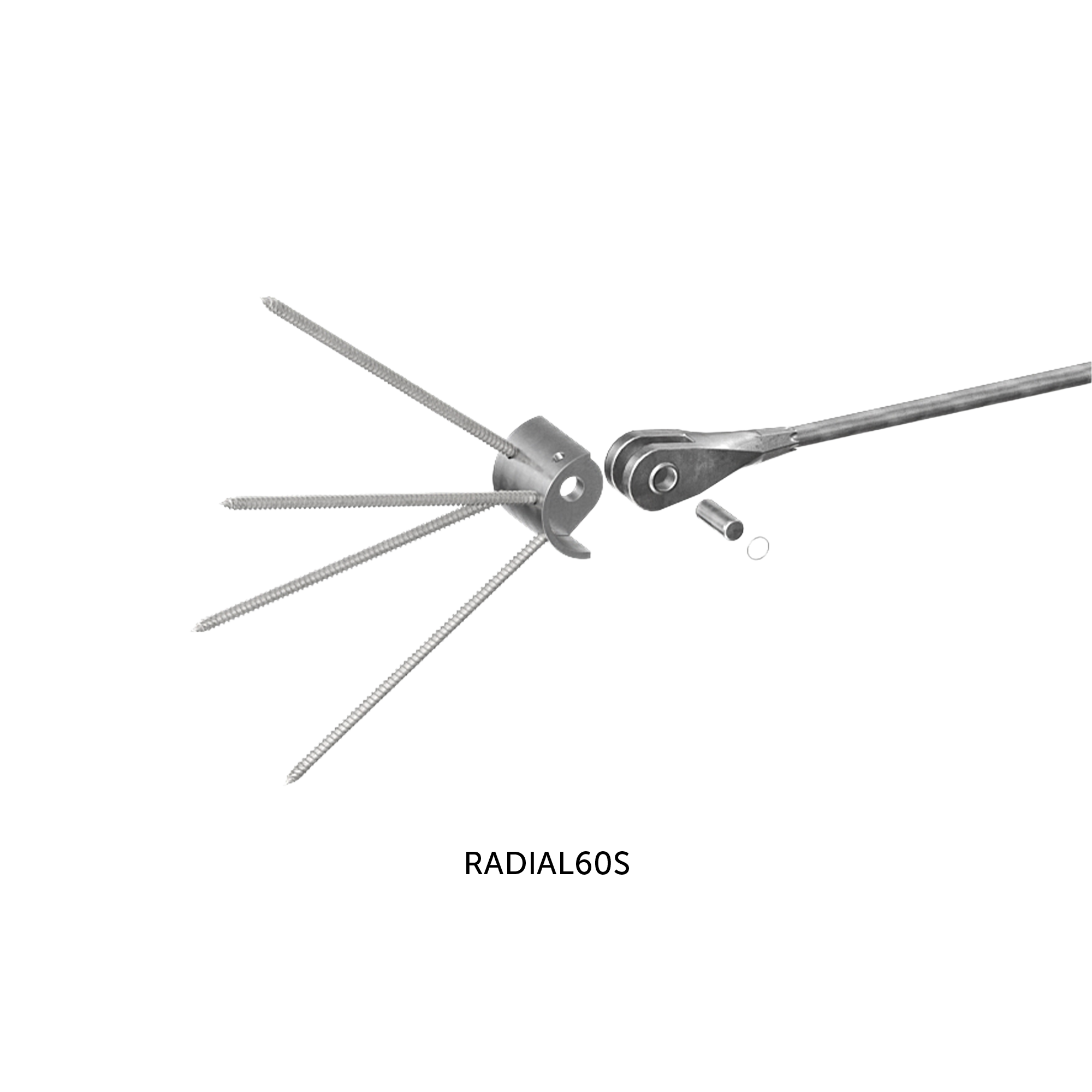

| RADIAL60S | New | 60 | 55 | 49 | 10 |
RADIALKIT
| ART.-NR. | B
[mm]
|
H
[mm]
|
s
[mm]
|
Stk. | |
|---|---|---|---|---|---|

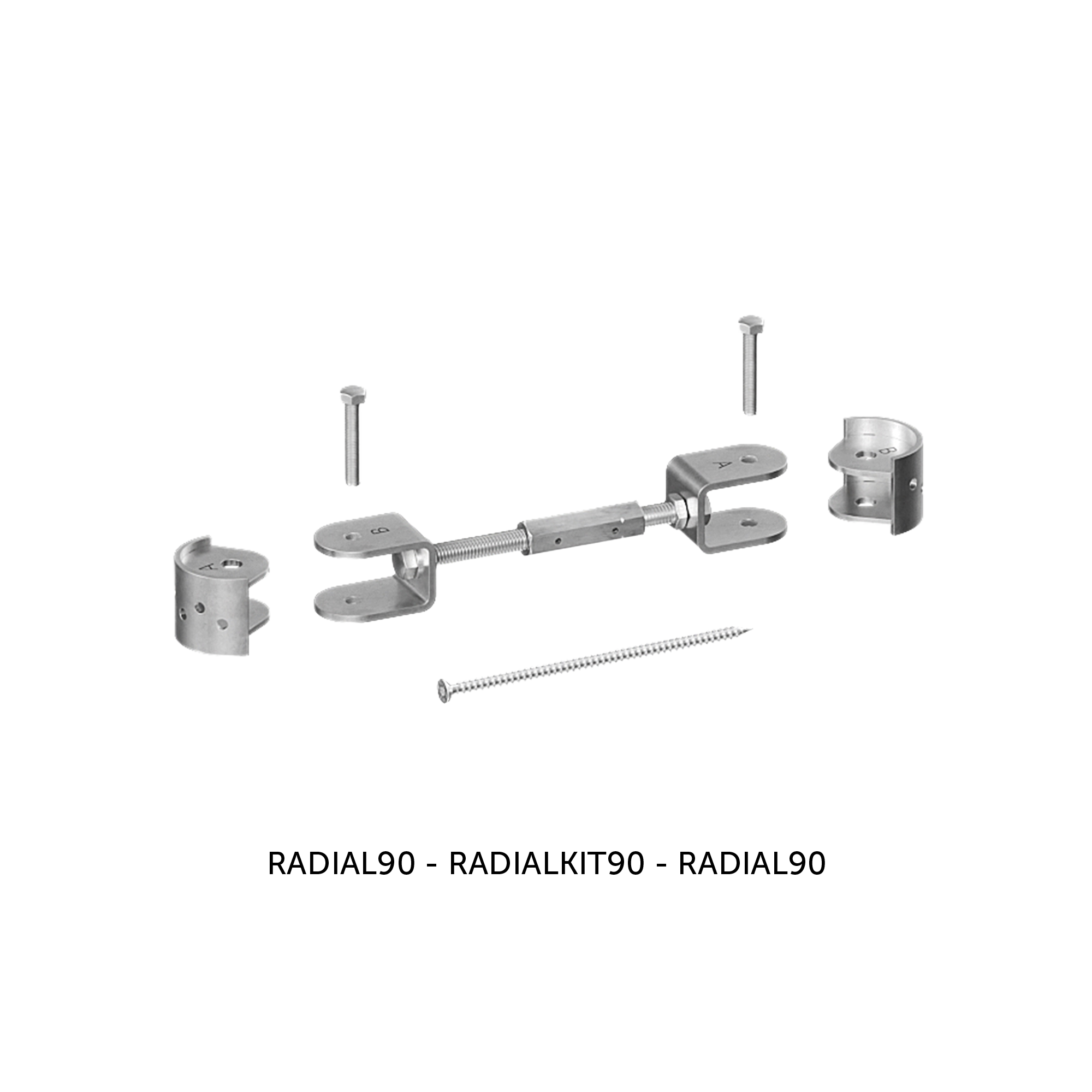

| RADIALKIT90 | New | 60 | 60 | 6 | 5 |

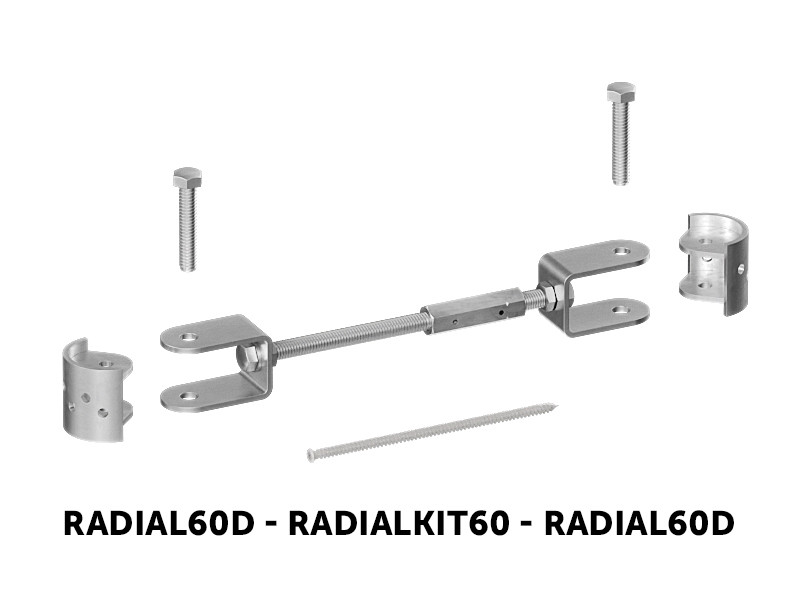

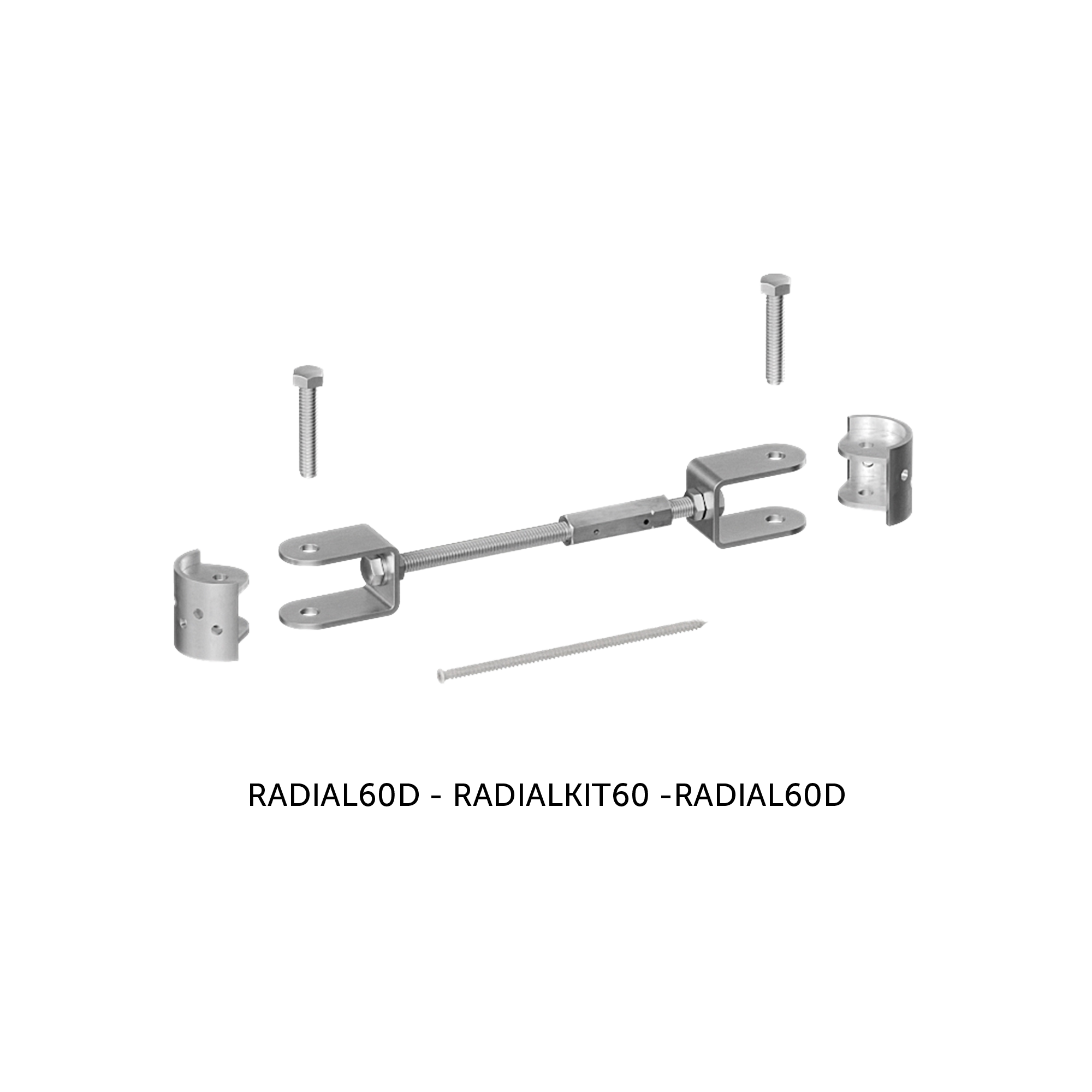

| RADIALKIT60 | New | 40 | 51 | 5 | 5 |
RADBOLT
| ART.-NR. | d₁
[mm]
|
L
[mm]
|
SW | Stk. | |
|---|---|---|---|---|---|
| RADBOLT1260 | New | 12 | 60 | - | 50 |
| RADBOLT1245 | New | 16 | 45 | - | 100 |
| RADBOLT16140 | New | 16 | 70 | - | 25 |
| RADBOLT1670 | New | 16 | 70 | - | 25 |
| RADBOLT16160 | New | 16 | 160 | - | 25 |
| RADBOLT16180 | New | 16 | 180 | - | 25 |
| RADBOLT16200 | New | 16 | 200 | - | 25 |
| RADBOLT16220 | New | 16 | 220 | - | 25 |
| RADBOLT16240 | New | 16 | 240 | - | 25 |
| RADBOLT16300 | New | 16 | 300 | - | 25 |
