DEMONTIERBARER VERBINDER FÜR BSP-PLATTEN

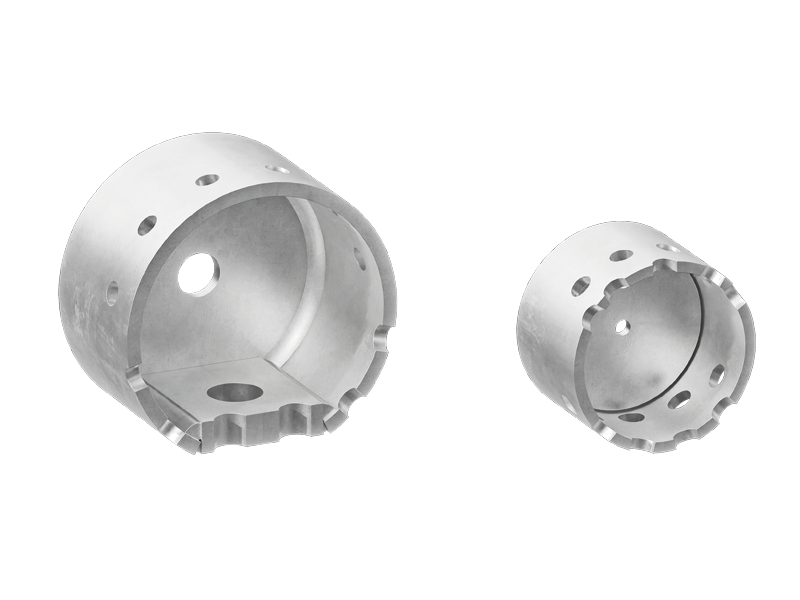

RING
Dank seiner kreisförmigen Geometrie und der doppelten Neigung der Schrauben tritt RING vollständig in die Holzwand ein und ist die ideale Lösung für eine Vorfertigung im Werk, den Transport und eine einfache Montage vor Ort.
Zudem ist die Demontierbarkeit gewährleistet.
EIGENSCHAFTEN

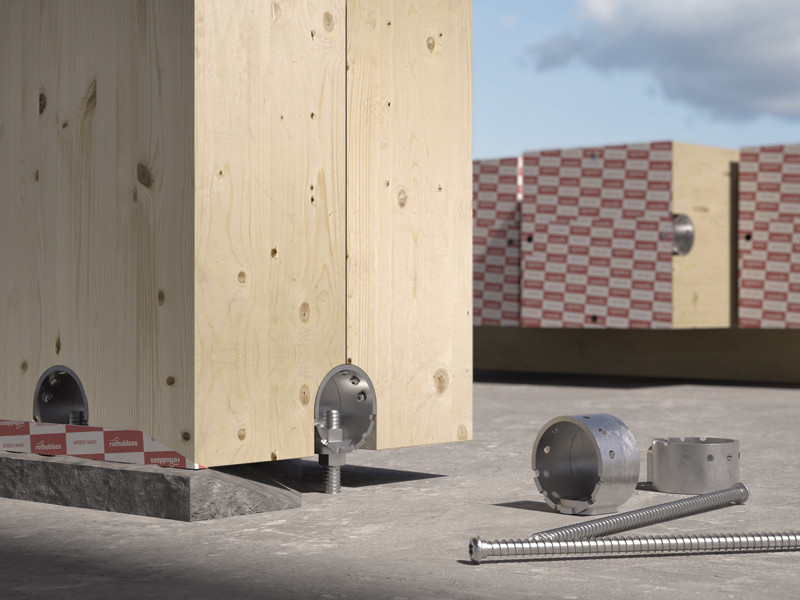

Dank der doppelten Neigung der Schrauben können die Verbinder im Werk vormontiert oder auf der Baustelle eingebaut werden. Die Montage der geneigten Schrauben wird durch die spezielle Geometrie des Verbinders erleichtert.

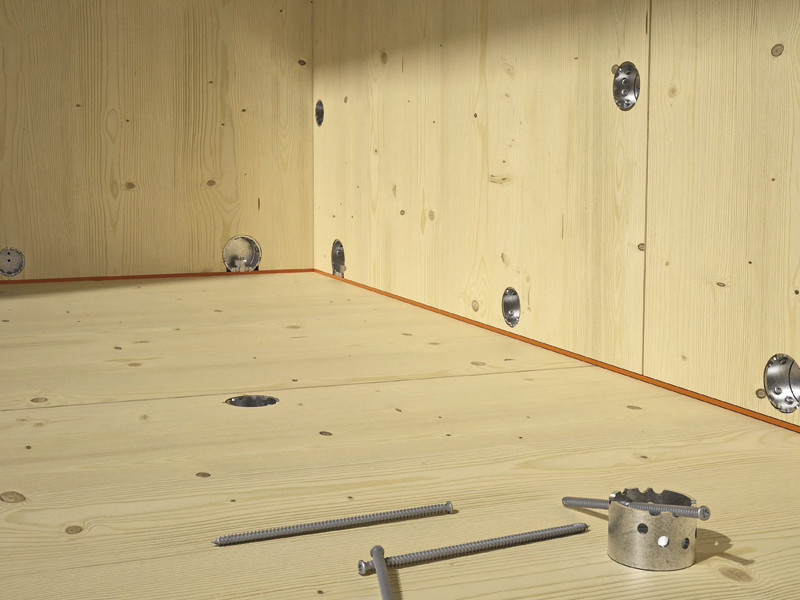

Die Version mit Schrauben (RING60T) ist ideal für Verbindungen zwischen BSP-Platten als Verbindungssystem Decke-Decke, Decke-Wand oder Wand-Wand. Das Produkt kann im Werk oder auf der Baustelle vormontiert werden und ermöglicht die Positionierung der Platten in den gewünschten Neigungen und Toleranzen.

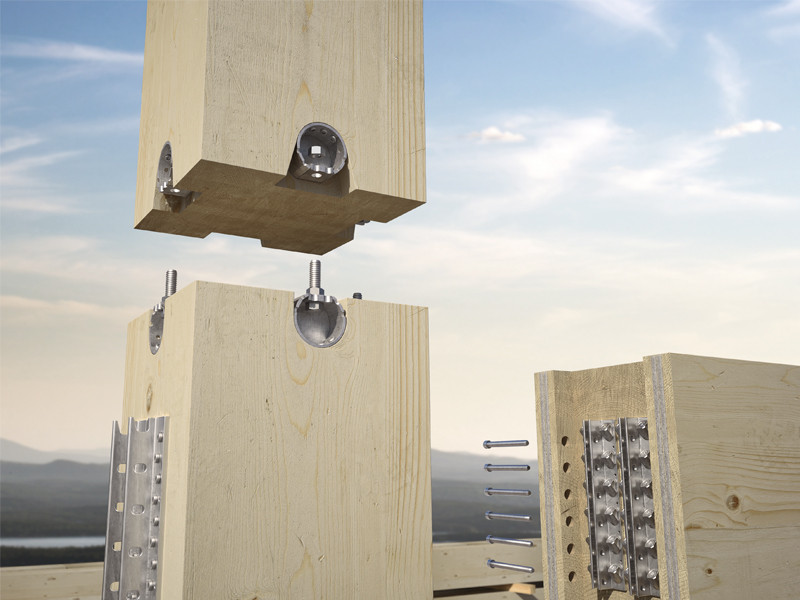

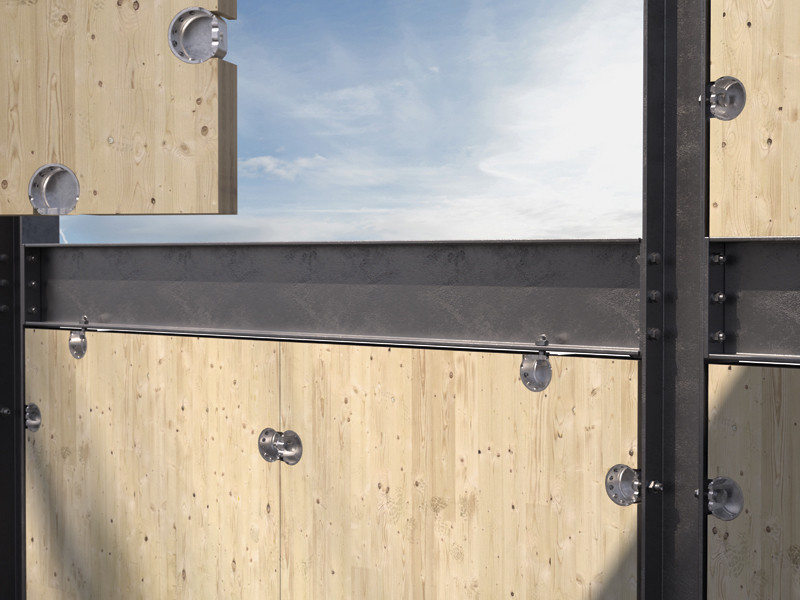

Die Version mit Bolzen (RING90C) ist ideal für die Fertigung von Holz-Stahl-Verbindungen in Hybridkonstruktionen oder in Holz-Holz-Verbindungen durch die Verwendung von zwei Verbindern. Einfache Verbindung mit M16 Bolzen; zusätzliche Elemente sind nicht notwendig.
Die hohe Festigkeit des Verbinders ermöglicht, die Anzahl der Befestigungen zu verringern. Im Werk sind einfache Bearbeitungen der Platte erforderlich, um einen besseren Transport und Einbau zu ermöglichen, der zudem dadurch beschleunigt wird, dass die Arbeiten nur auf einer Seite der Elemente durchgeführt werden.
Die Verbinder RING bestehen aus Kohlenstoffstahl S355 mit Oberflächenbehandlung Fe/Zn12c zur Maximierung der Festigkeit und Haltbarkeit.
Technische Dokumentation
Technisches Datenblatt
|
|---|

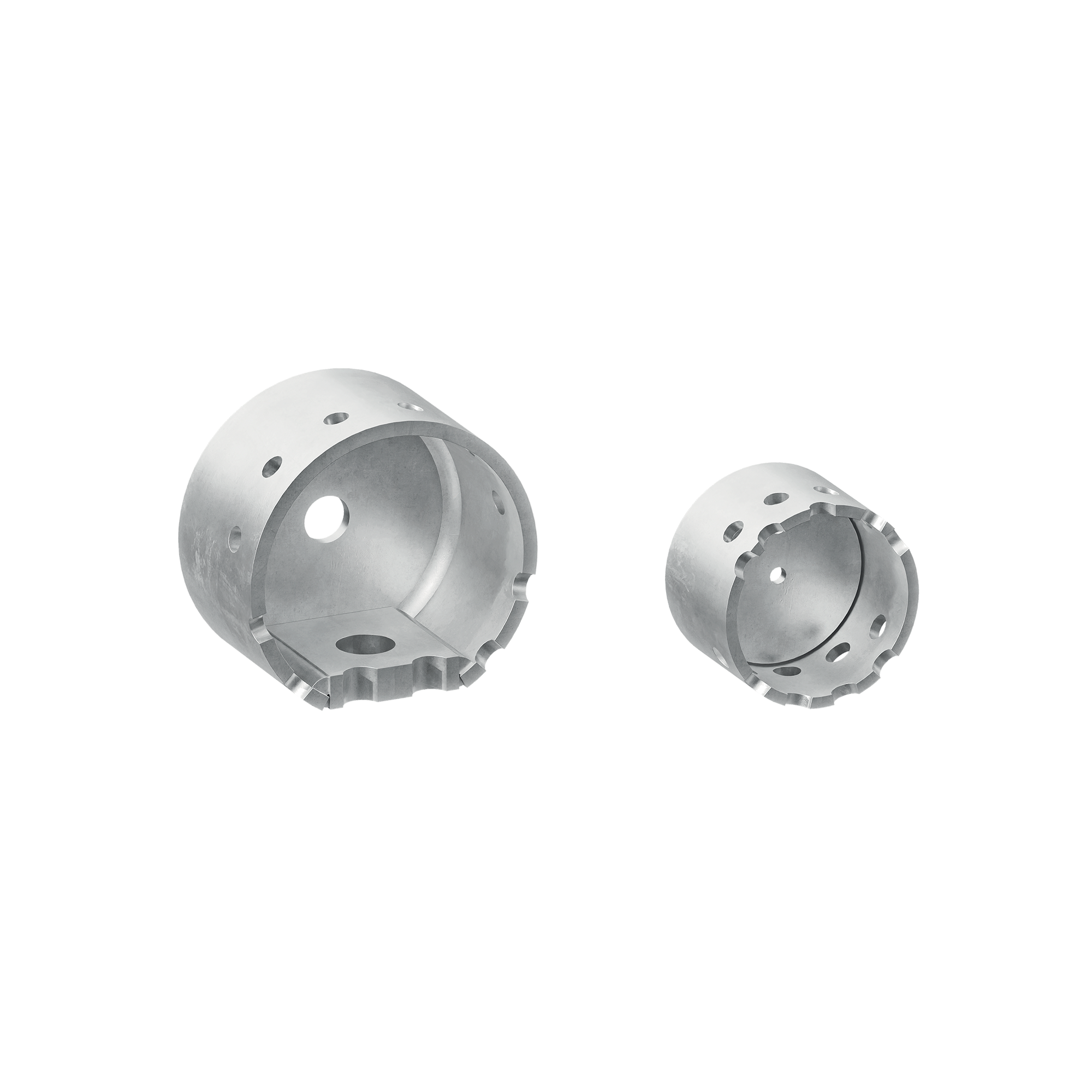

RING
| ART.-NR. | Ø
[mm]
|
B
[mm]
|
Stk. |
|---|---|---|---|
| RING60T | 60 | 45 | 5 |
| RING90C | 90 | 50 | 5 |
