ERWEITERTER WINKELVERBINDER MIT HOHER TOLERANZ

EIGENSCHAFTEN

TITAN DIVE wurde speziell zur Lösung von Toleranzproblemen konzipiert. Während diese im traditionellen Bauwesen in der Größenordnung von Zentimetern liegen, bewegen sie sich im Holzbau im Millimeterbereich. Daher kann es vorkommen, dass die Aufkantung aus Beton, auf der die Holzwände verlegt werden, nicht ausreichend präzise ist, um eine einfache oder gar sichere Verlegung zu ermöglichen.

Das patentierte System TITAN DIVE löst das Problem an der Wurzel, indem es den Raum für die Befestigung der Holzwand bereitstellt, wenn der Beton gegossen wird. Dies garantiert eine Toleranz von 22 mm in jeder Richtung und eine Neigung von ±13°.

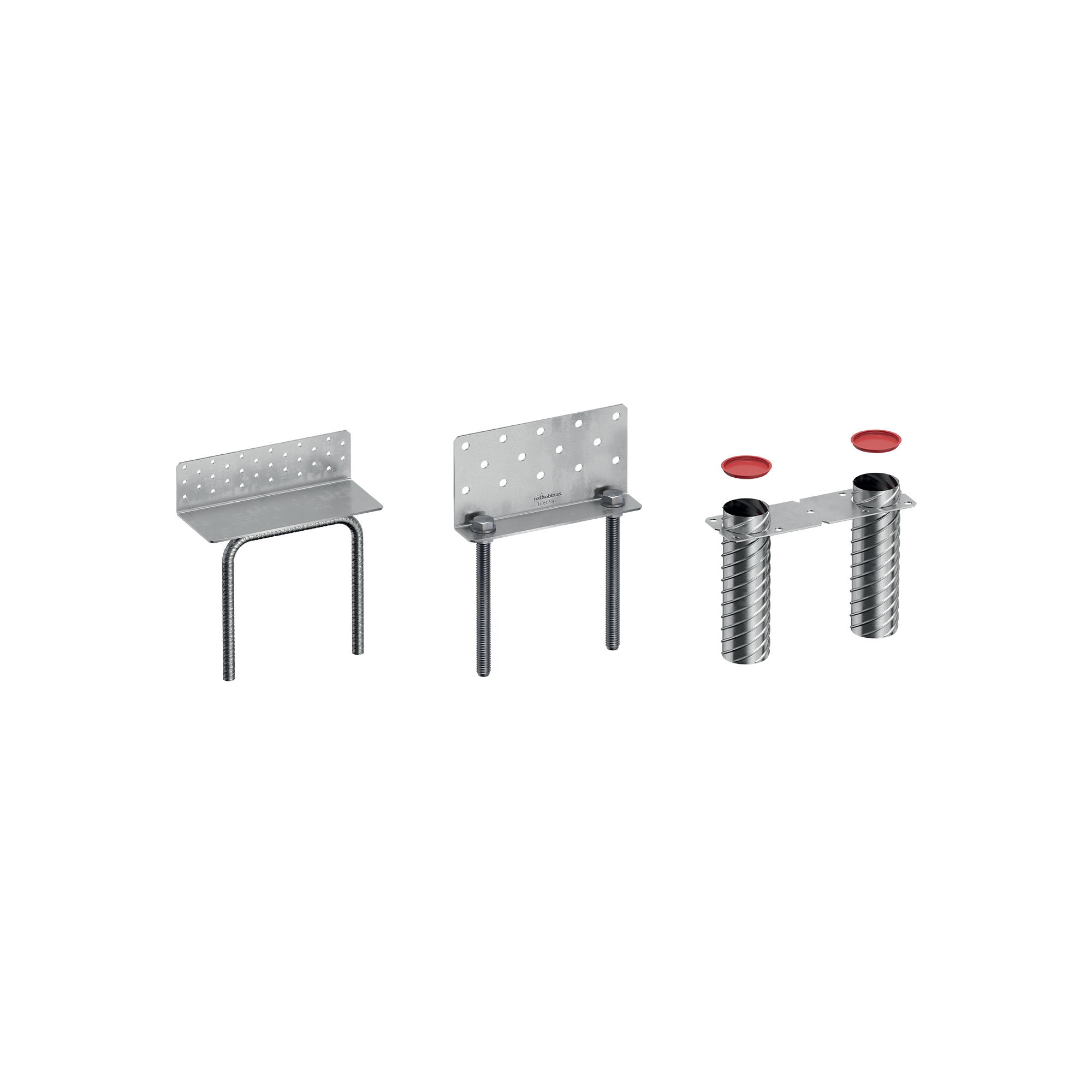

Die kombinierte Verwendung von Leerrohren und speziellen Winkelverbindern stellt eine neue Methode der Fundamentbefestigung dar, die die Zuverlässigkeit eines im Beton vormontierten Elements und die Toleranz eines nachträglich montierten Ankers vereint.

TITAN DIVE bietet maximale Freiheit bei der Verlegung von Holzwänden, da keine Löcher in den Betonuntergrund gebohrt werden müssen. Dies bedeutet eine erhebliche Zeitersparnis auf der Baustelle.

ANWENDUNGSGEBIETE

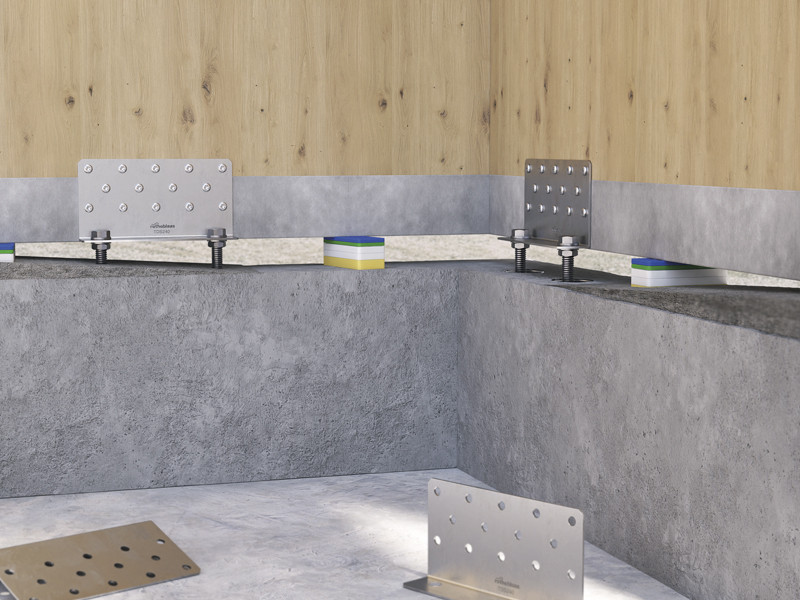

TITAN DIVE kommt bei der Befestigung von Holzwänden, -balken oder -pfosten auf Beton zum Einsatz.

Die Winkelverbinder werden in Leerrohren befestigt, welche für maximale Montagetoleranz beim Einbau des Betons vorinstalliert werden.

Träger, auf denen die Platte angebracht werden kann:
• TIMBER FRAME-Wände
• Wände aus BSP- oder LVL-Platten
• Balken oder Pfosten aus Massiv- oder Brettschichtholz

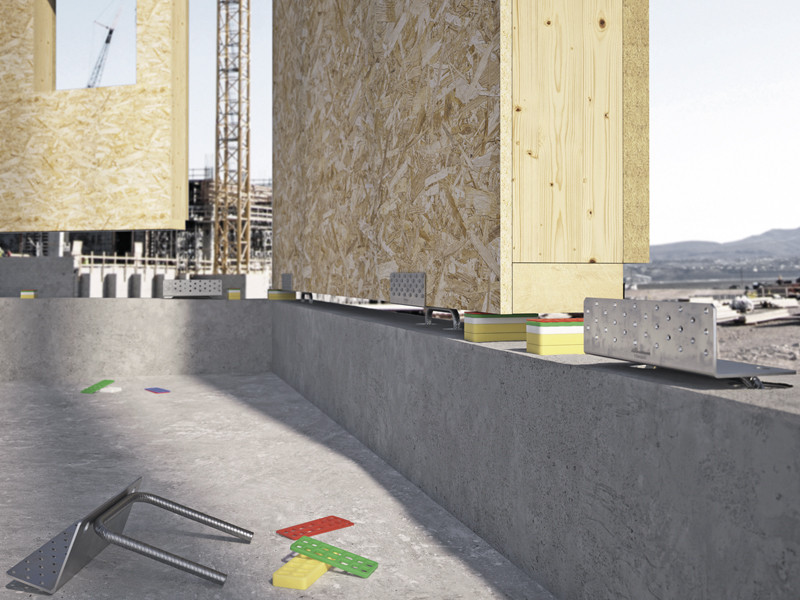

Das System TITAN DIVE ermöglicht die Verlegung von Holzwänden auch auf sehr schmalen Aufkantungen aus Stahlbeton.

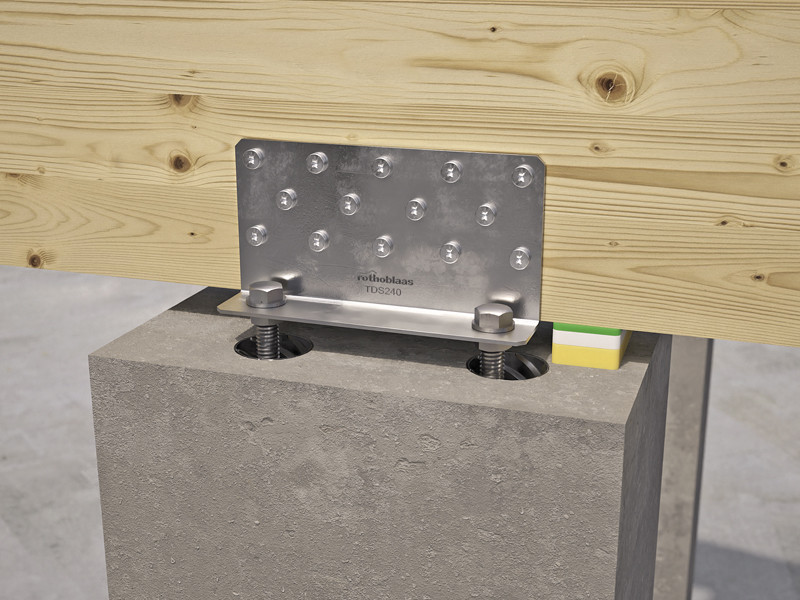

Das Modell TDS240 mit HBS PLATE-Schrauben mit 8 mm ist ideal zum Verlegen auf BSP-Wänden, während das Modell TDN240 auf jeder Art von Wänden, auch auf leichten Rahmenkonstruktionen, verwendet werden kann.
