WINKELVERBINDER FÜR HOLZ UND BETON
TITAN F
Unter den Winkelplatten für Holz ist TITAN F am besten geeignet, um Scherkräfte in Timber-Frame-Konstruktionen standzuhalten. Hergestellt aus Kohlenstoffstahl mit galvanischer Verzinkung, eignet er sich ideal für Decke-Wand- sowie Wand-Wand-Scherverbindungen.

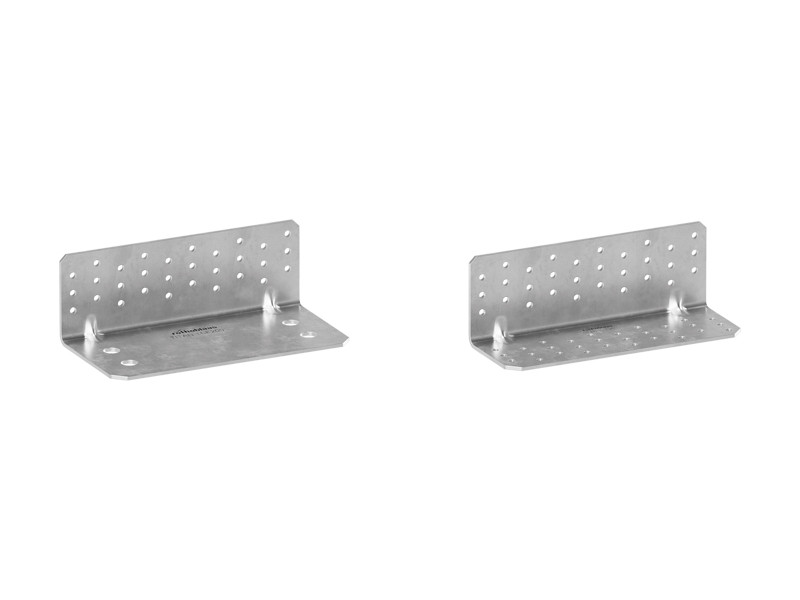

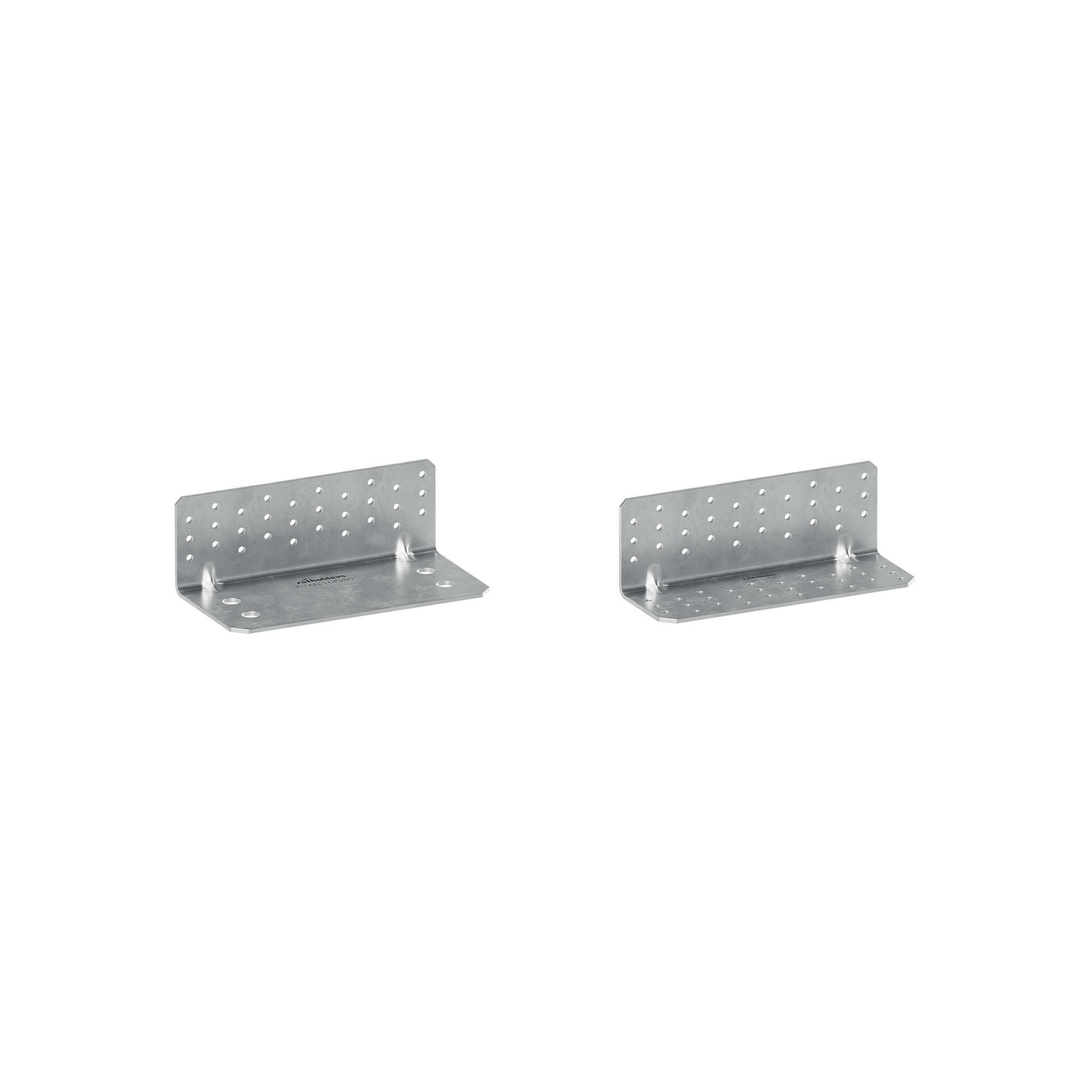

Die Platte für Holz TITAN F mit sehr hoher Scherfestigkeit
Der Winkelverbinder für Holz TITAN F wurde für die Befestigung an Randbalken oder an Balken von Rahmenkonstruktionen entwickelt. Er bietet zwei Befestigungsmöglichkeiten an Beton, um den Bewährungsstäben auszuweichen.
Anwendungen

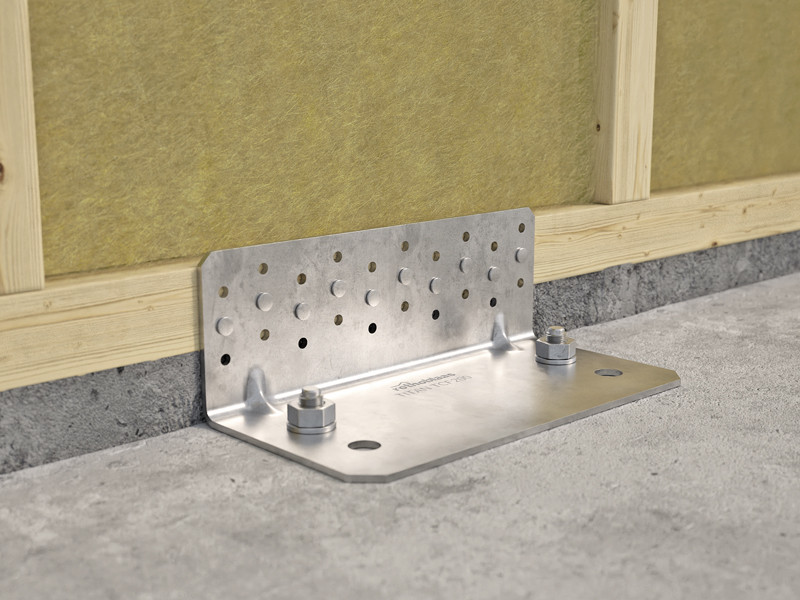

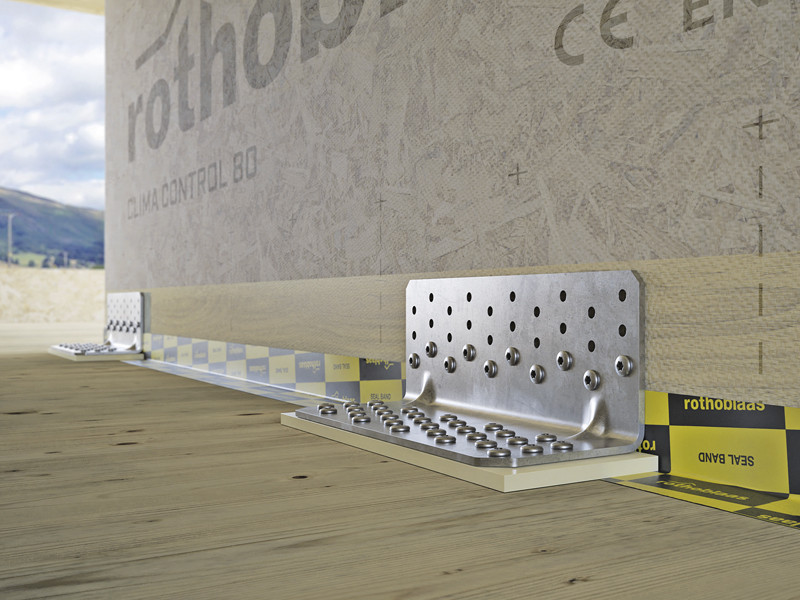

Dank der vertieften Position der Löcher am vertikalen Schenkel bietet der Winkelverbinder TITAN F auch bei Randbalken geringer Höhe (bis 38 mm) hervorragende Scherfestigkeitswerte zu allen Bedingungen. R2,k bis zu 40 kN sowohl auf Holz als auch auf Beton. In Kombination mit XYLOFON PLATE ermöglicht dieser Winkelverbinder (bzw. Winkelbügel) eine wirksame Begrenzung von Schallbrücken und reduziert den Trittschall auf Holzböden bei optimalem Preis-Leistungs-Verhältnis.

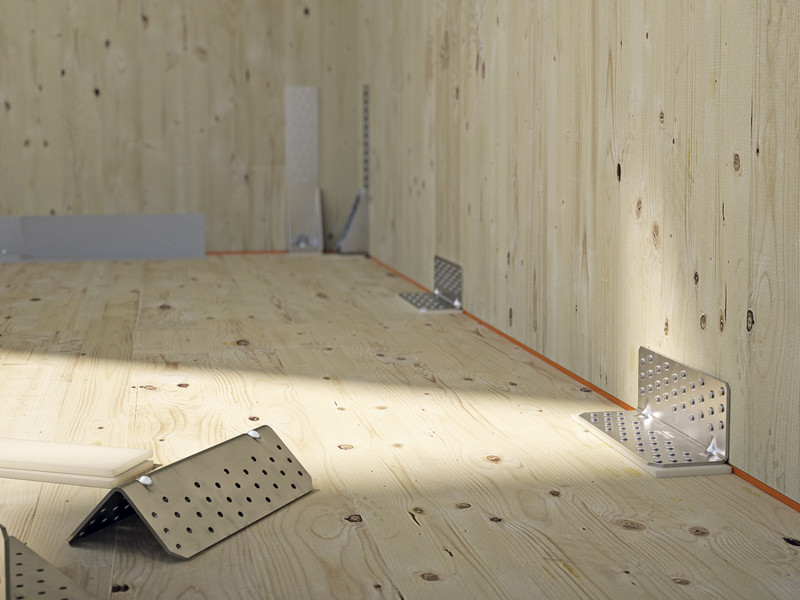

Aufgrund der hohen Scherfestigkeit kann die Anzahl der Befestigungen dieses Winkelverbinders für Holz optimiert werden. Im Allgemeinen sind die Winkelverbinder für Holz TITAN F für die Fertigung von Holz-Beton- und Holz-Holz-Scherverbindungen für Holzplatten und -balken auf BSP, Furnierschichtholz, Massiv- und Brettschichtholz, Rahmenkonstruktionen sowie Holzwerkstoffplatten konzipiert.
Technische Dokumentation
Technisches Datenblatt
|
|
|---|---|
ETA-Zertifizierung
|
|
| Leistungserklärung (DOP) | Herunterladen |
Ausschreibungstext
|
|
CAD File
|
|
BIM.ifc File
|
|
BIM.rfa File
|
TITAN F - TCF
| ART.-NR. | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
Stk. |
|---|---|---|---|---|---|
| TCF200 | 200 | 103 | 71 | 3 | 10 |
TITAN F - TTF
| ART.-NR. | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
Stk. |
|---|---|---|---|---|---|
| TTF200 | 200 | 71 | 71 | 3 | 10 |
XYLOFON PLATE - TITAN F
| ART.-NR. | B
[mm]
|
P
[mm]
|
s
[mm]
|
Stk. |
|---|---|---|---|---|
| XYL3570200 | 200 | 70 | 6 | 10 |
Specifications
Lieferung und Installation von Scherwinkel für Holzkonstruktionen, Typologie TITAN F.
CE-Kennzeichnung nach ETA 11/0496
Anwendungsbereiche:
- Holz-Holz-Verbindungen, Holz-Beton-Verbindungen und Holz-Stahl-Verbindungen
Material:
- Dreidimensionales Lochblech aus Kohlenstoffstahl mit Verzinkung Z275
Geometrie:
- B (mm) = :
- P (mm) = :
- H (mm) = :
- Stärke s (mm) = :
Angaben zum Einbau und zu den mechanischen Leistungen wie in den Produktdatenblättern angegeben und von den technischen Auslegungsdokumentationen vorgesehen.
