PLATTEN FÜR HOLZ-HOLZ-ZUGKRÄFTE
WHT PLATE T

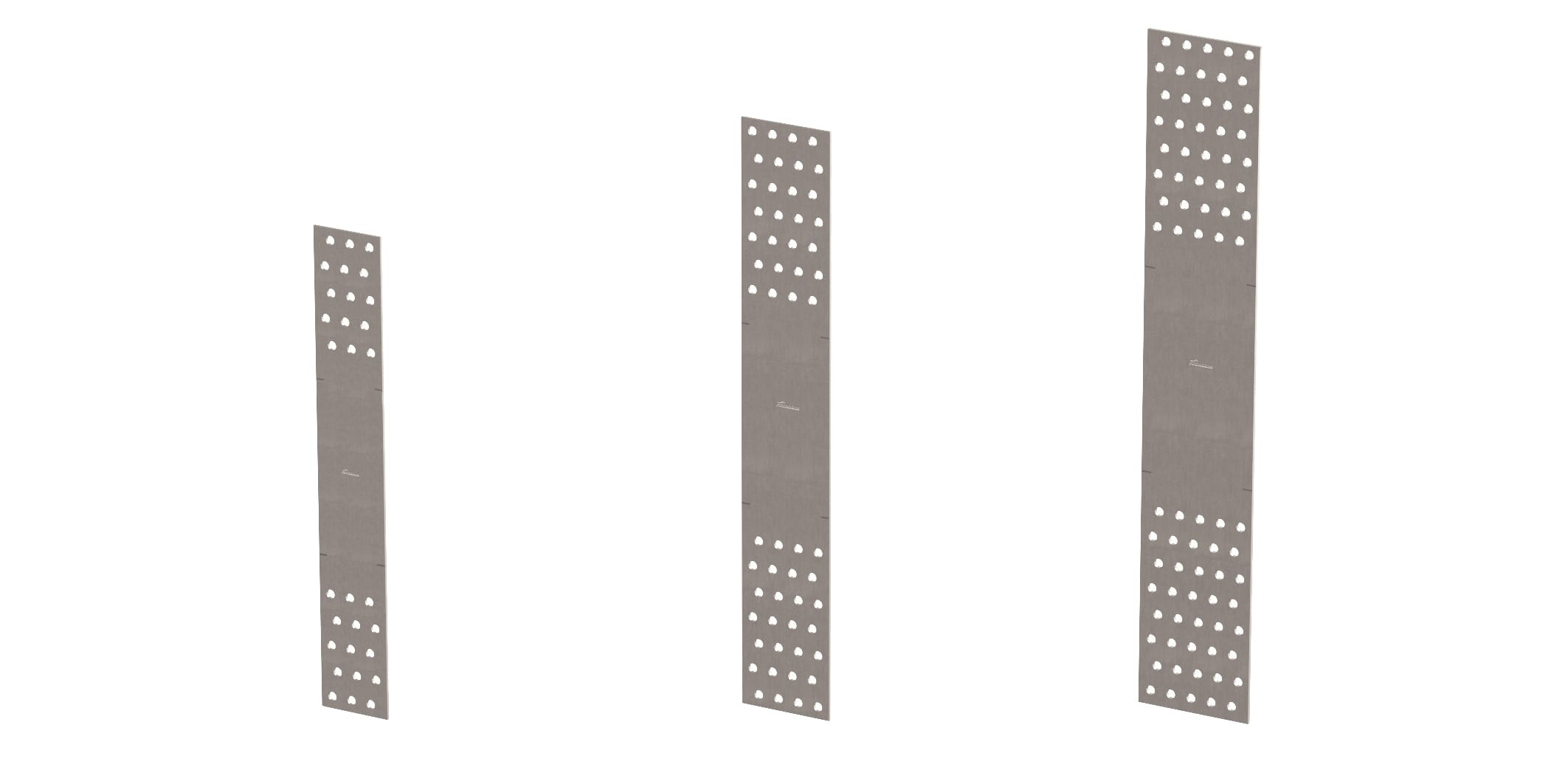

Das Sortiment an Platten für Zugkräfte WHT PLATE T umfasst 3 Ausführungen mit unterschiedlichen Stärken, Materialien und Höhen für verschiedene Stufen der Zugfestigkeit.

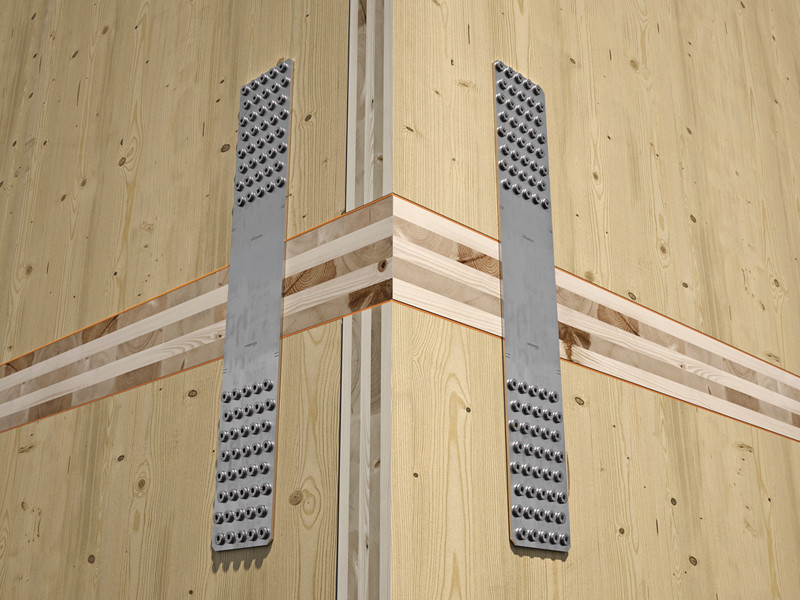

Sie sind ideal zur Verwendung auf Brettsperrholz für mehrgeschossige Konstruktionen und wurden ausnahmslos für Zugkräfte an Holz-Holz-Verbindungen berechnet und zertifiziert.
WHT PLATE T, DIE PLATTE MIT HOHER ZUGFESTIGKEIT FÜR MEHRGESCHOSSIGE HOLZKONSTRUKTIONEN
Die Platten für Holz WHT PLATE T sind dank der charakteristischen Zugwiderstände von über 150 kN die perfekte Lösung für die Planung von mehrgeschossigen Gebäuden bei unterschiedlichen Deckenstärken.

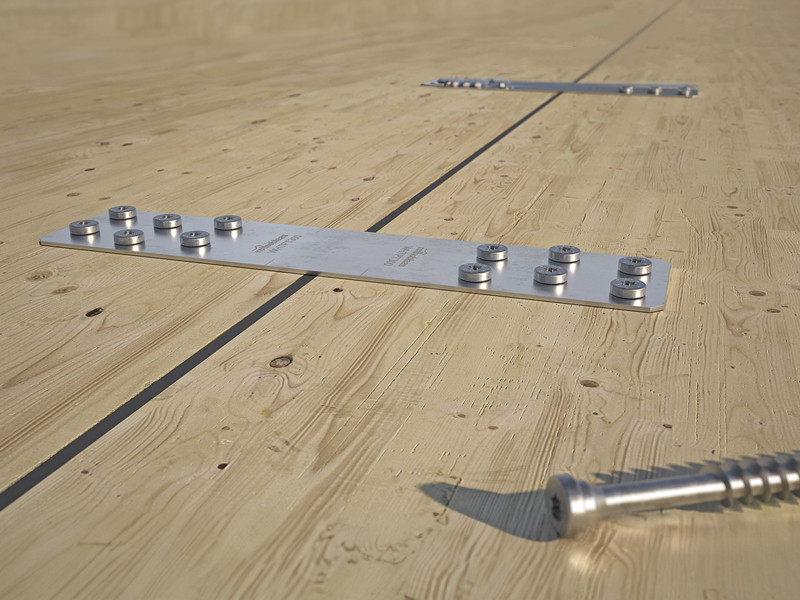

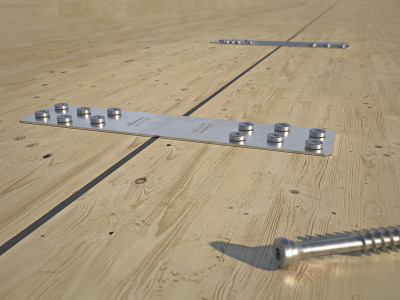

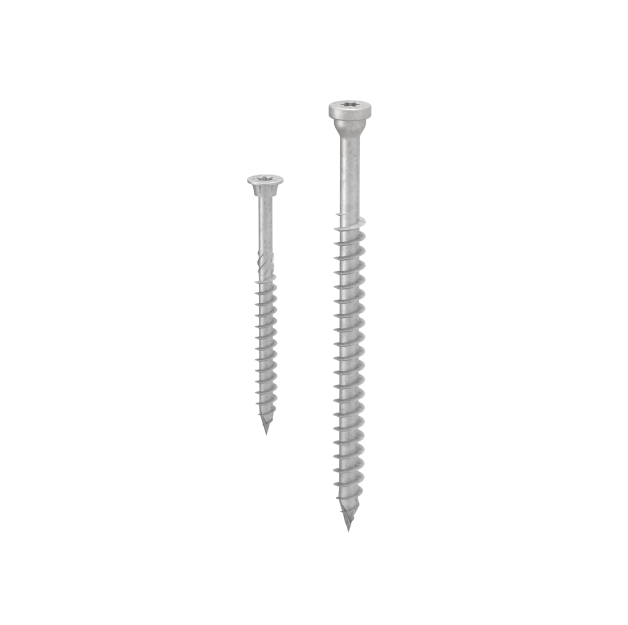

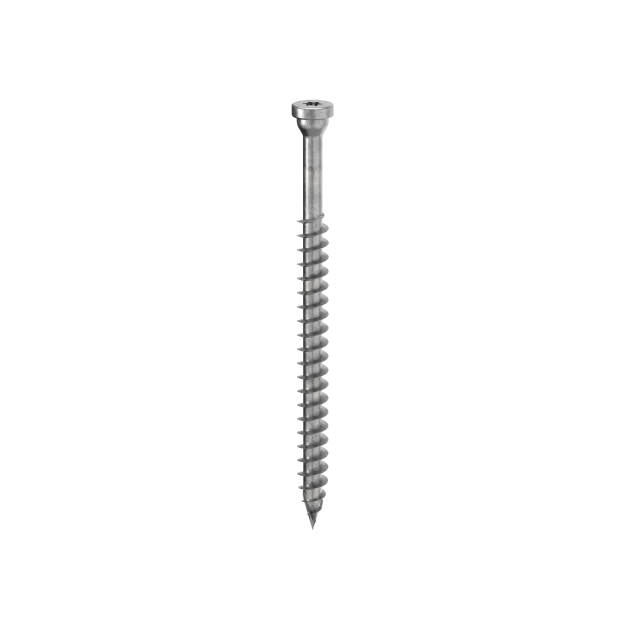

Die Metallplatte bietet in Kombination mit den Schrauben HBS PLATE oder HBS PLATE EVO optimale Leistungen: Der Kopf der Schraube ist kegelförmig und dicker gestaltet, um Holzplatten vollkommen sicher und zuverlässig zu verlegen.

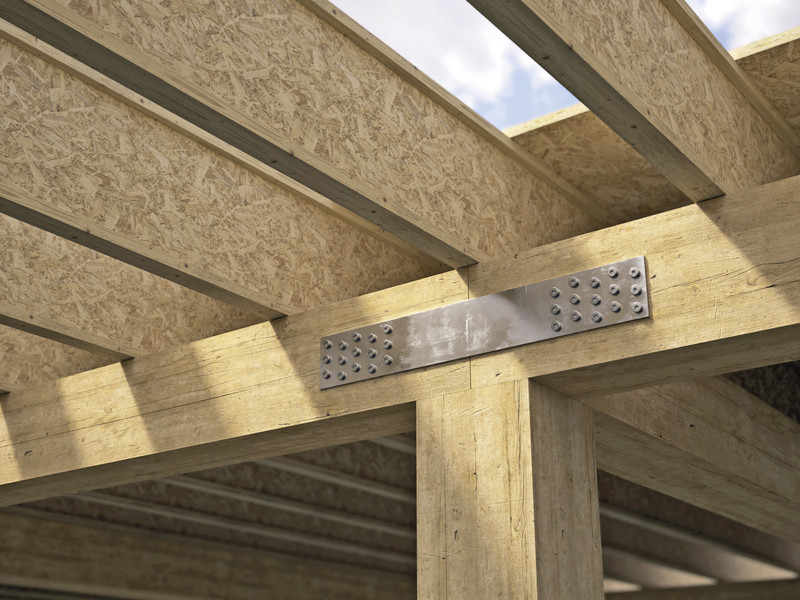

Hergestellt aus Kohlenstoffstahl mit galvanischer Verzinkung und konzipiert für Holz-Holz-Zugverbindungen von Platten und Balken aus Brettsperrholz, Furnierschichtholz, Massiv- und Brettschichtholz, Rahmenkonstruktionen (Platform Frame) und Holzwerkstoffplatten.
Technische Dokumentation
Technisches Datenblatt
|
|
|---|---|
| Leistungserklärung (DOP) | Herunterladen |
CAD File
|
|
BIM.ifc File
|
|
BIM.rfa File
|

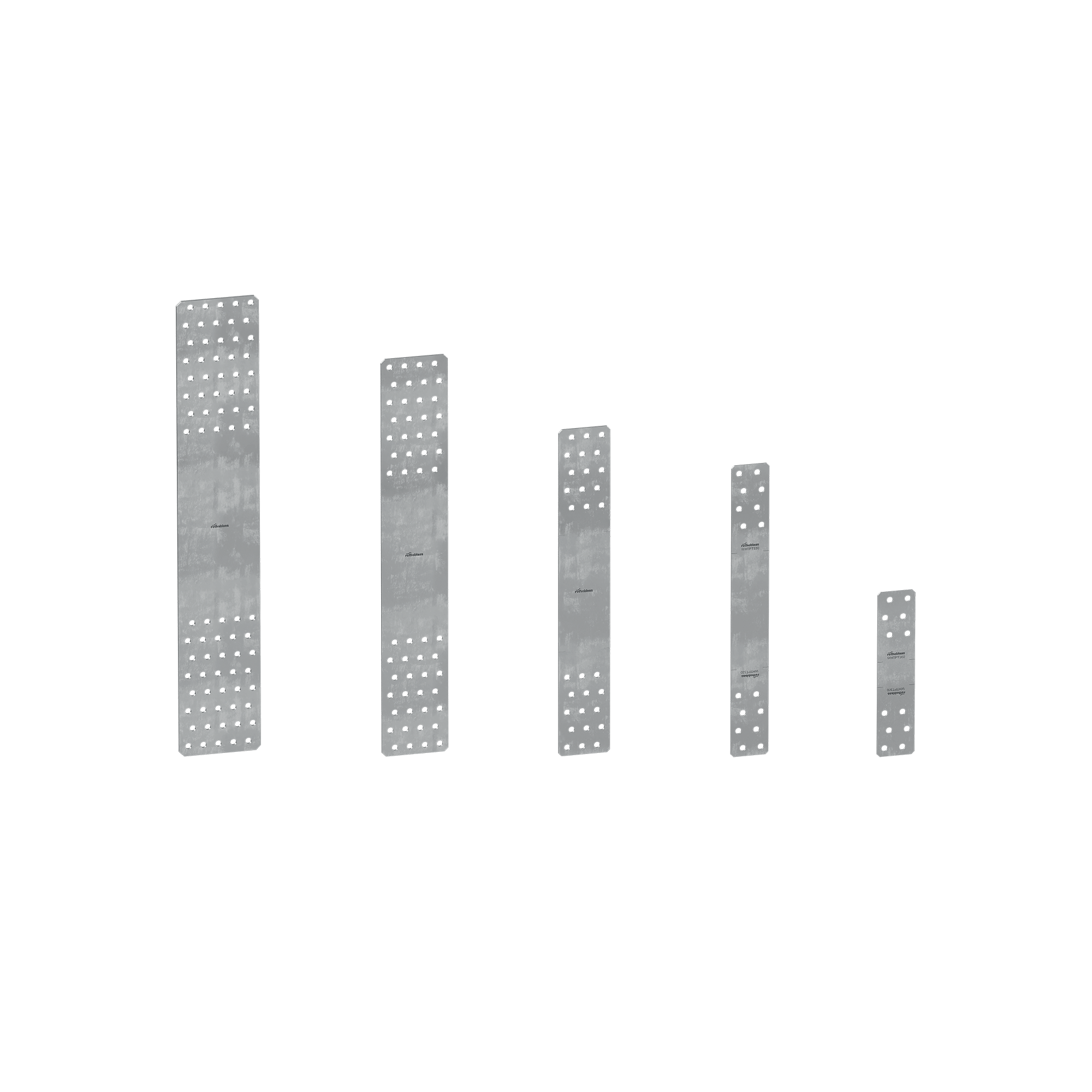

WHT PLATE T
| ART.-NR. | B
[mm]
|
H
[mm]
|
s
[mm]
|
Stk. |
|---|---|---|---|---|
| WHTPT300 | 67 | 300 | 2 | 10 |
| WHTPT530 | 67 | 530 | 2.5 | 10 |
| WHTPT600 | 91 | 594 | 3 | 10 |
| WHTPT720 | 118 | 722 | 4 | 5 |
| WHTPT820 | 145 | 826 | 5 | 1 |
