HOLZ-BETON-VERBUNDSYSTEM FÜR DECKEN

CTC

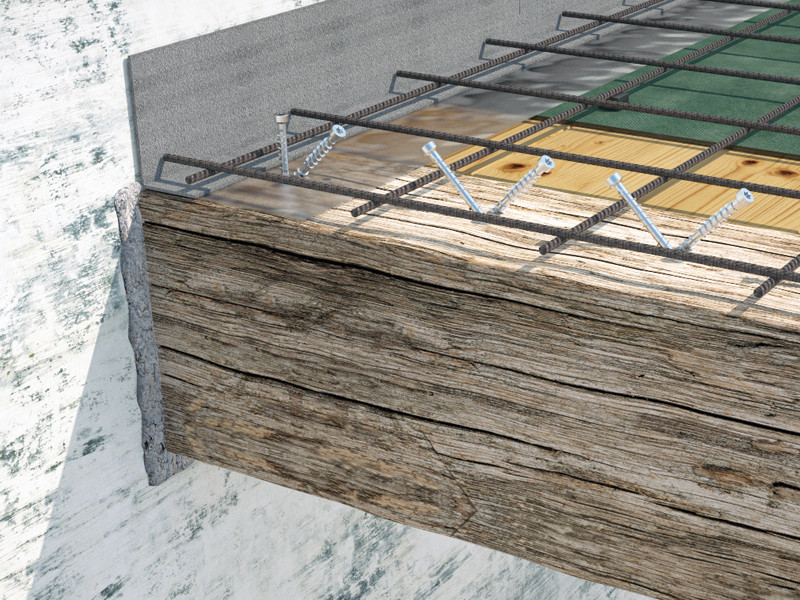

CTC ist der Verbinder für Holz-Beton-Verbunddecken. Das System ist zugelassen, selbstbohrend, reversibel, sehr schnell zu montieren und nicht invasiv.

Es bietet hervorragende statische und akustische Leistungen sowohl bei neuen Deckenkonstruktionen als auch bei Deckensanierungen.

CTC ist der Verbinder für die Erstellung und die Sanierung von Holz-Beton-Verbunddecken.

CTC ist der Verbinder für Holz-Beton mit spezifischer CE-Kennzeichnung gemäß ETA 19/0244.

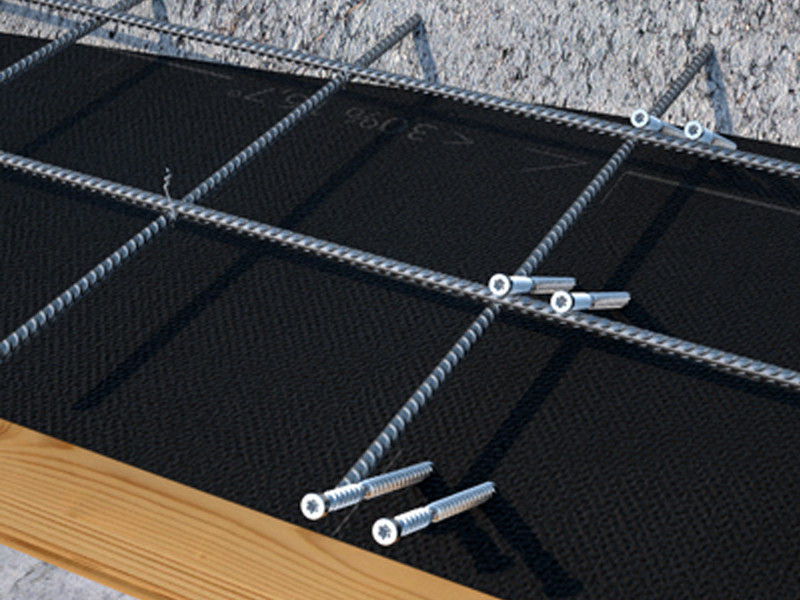

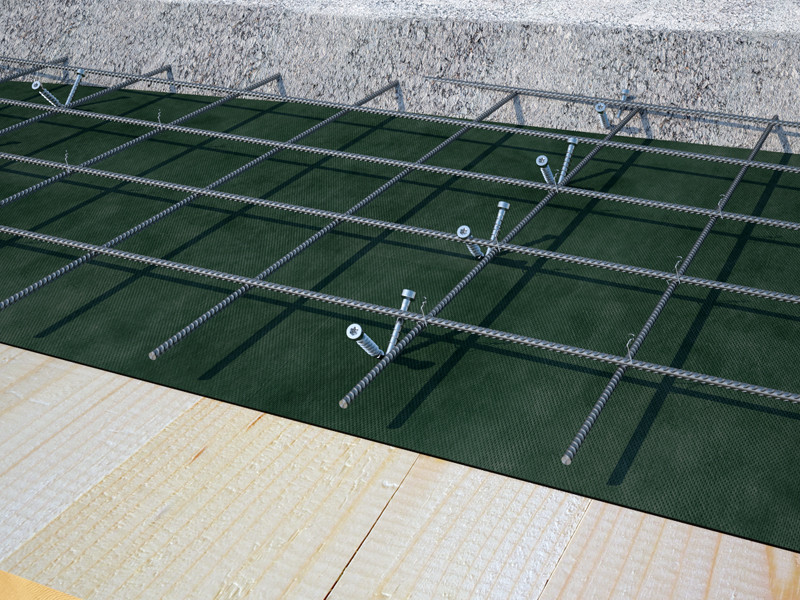

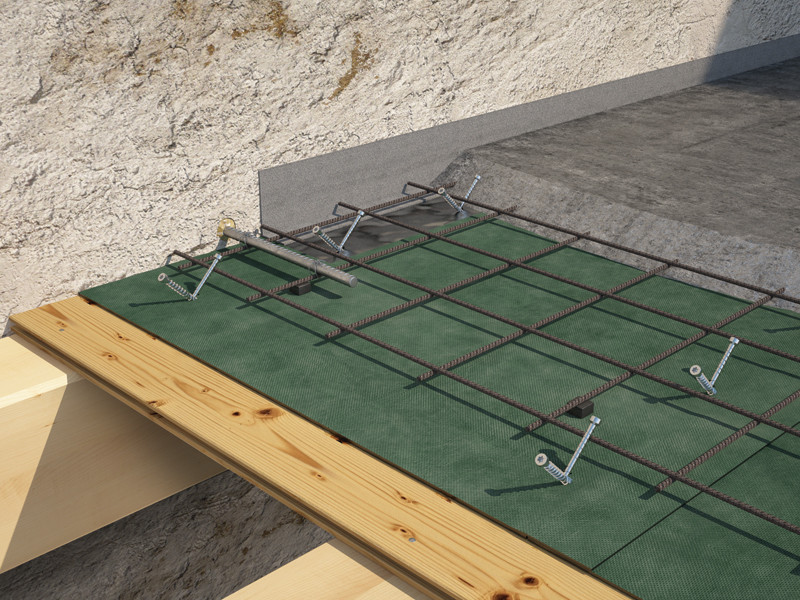

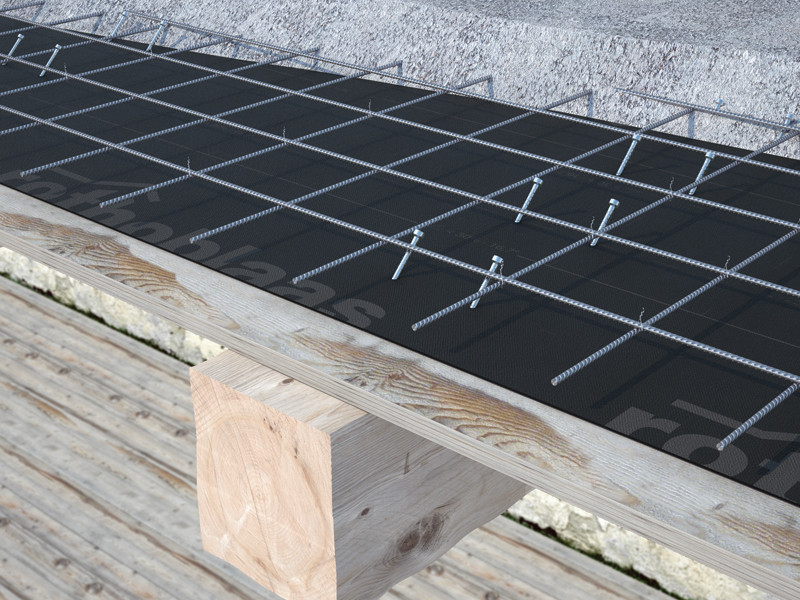

Bei paralleler und gekreuzter Anordnung der Verbinder auf 45° und 30°, mit und ohne Schalung getestet und berechnet.

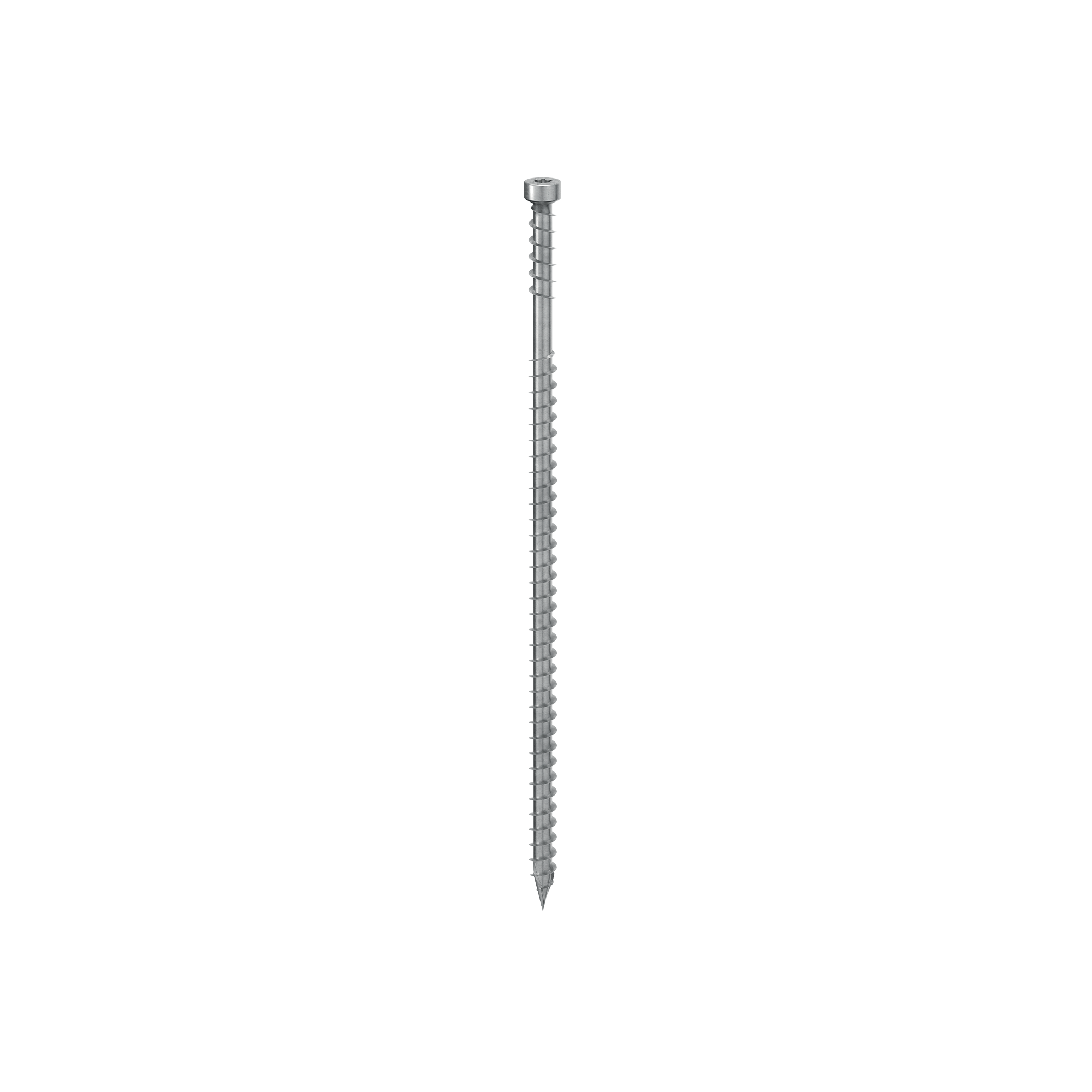

Die selbstschneidende Spitze ist mit Kerbe und versenkbarem Zylinderkopf ausgeführt.

Das Unterkopfgewinde dient als Montageanzeiger während der Installation und verbessert den Sitz des Verbinders im Beton.

Zwei Durchmesser (7 und 9 mm) und zwei Längen (160 und 240 mm) erhältlich, um die Anzahl der Befestigungen zu optimieren.

Steifigkeitswerte auch mit Dampfbremse oder Schalldämpfungfolie berechnet.

CTC wurde auch für Harthölzer geprüft, zertifiziert und berechnet. Spezifische Zertifizierung für Anwendungen in Holz-Beton-Konstruktionen.

Der CTC-Verbinder für Holz-Beton-Verbunddecken ist in Kohlenstoffstahl mit galvanischer Verzinkung ausgeführt und für die Verwendung mit Holzplatten, Massivholz, Schichtholz, BSP, LVL und Harthölzern zugelassen. Nutzungsklassen 1 und 2.

Eigenschaften

FOCUS CE-Kennzeichnung Holz-Beton
KOPF versenkbarer Zylinderkopf
DURCHMESSER 7,0 | 9,0 mm
LÄNGE 160 | 240 mm

Technische Dokumentation

Technisches Datenblatt
Technisches Datenblatt USA
ICC-ES Evaluation report USA
ICC-ES Listing report CANADA
ETA-Zertifizierung
Leistungserklärung (DOP) Herunterladen
CAD File
BIM.ifc File
BIM.rfa File

CTC

ART.-NR. info d₁
[mm]
L
[mm]
b
[mm]
d₁
[in]
L
[in]
b
[in]
TX Stk.
CTC7160 - 7 160 110 0.28 6 1/4'' 4 3/8'' TX30 100
CTC7240 - 7 240 190 0.28 9 1/2'' 7 1/2'' TX30 100
CTC9160 - 9 160 110 0.36 6 1/4'' 4 3/8'' TX40 100
CTC9240 - 9 240 190 0.36 9 1/2'' 7 1/2'' TX40 100
