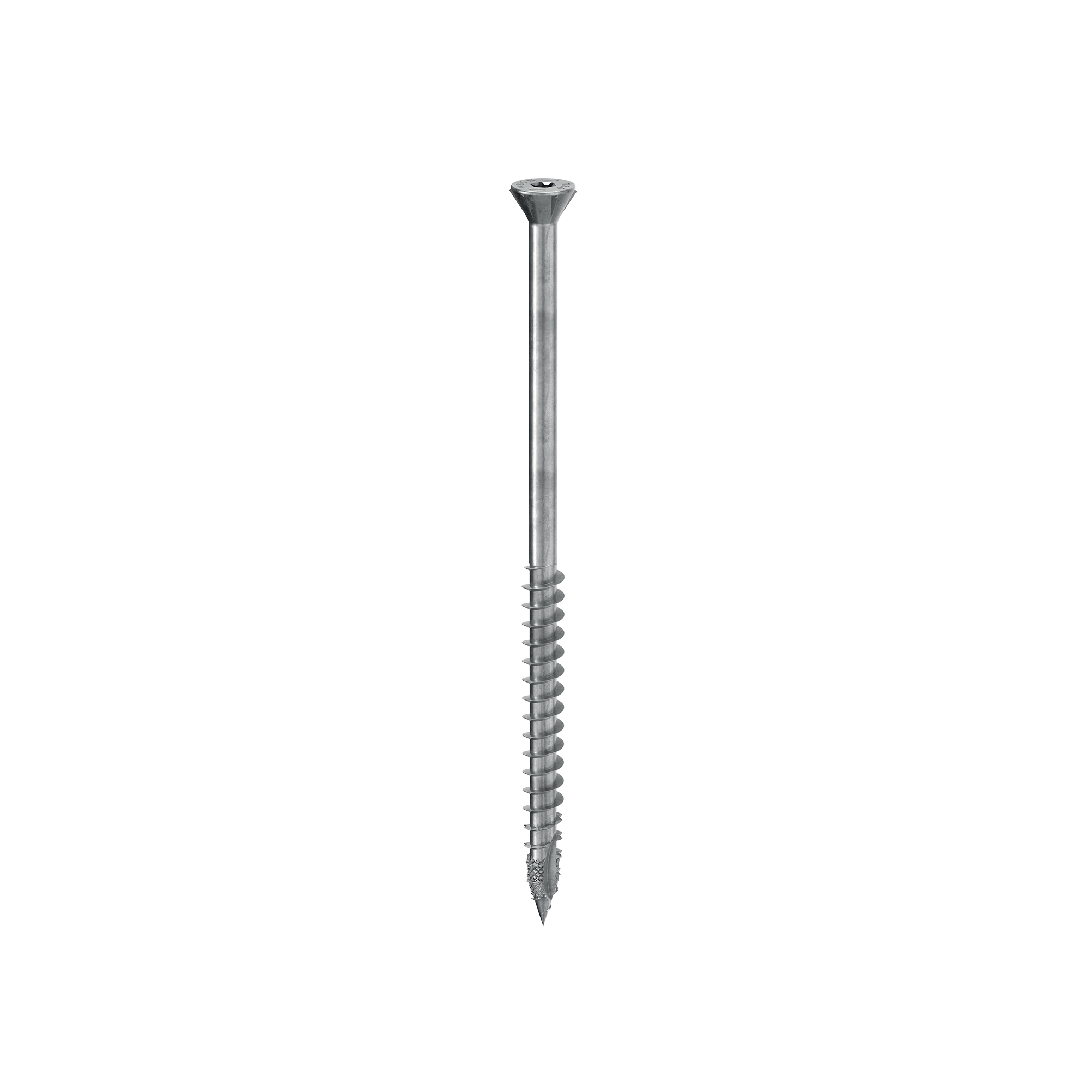

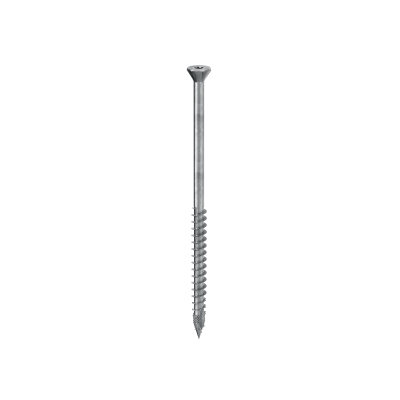

SENKKOPFSCHRAUBE FÜR HARTHÖLZER
HBS HARDWOOD
Schrauben für Harthölzer sind nicht alle gleich.
Dank der Spezialbohrspitze mit Diamantgeometrie und gezacktem Gewinde mit Kerbe ist HBS HARDWOOD die zertifizierte Schraube für die Verwendung von Harthölzern ohne Vorbohrung.
Wählen Sie Ihre Holzbauschrauben sorgfältig: Wählen Sie HBS HARDWOOD, wenn es hart auf hart geht.
HBS HARDWOOD zeichnet sich durch einen größeren Durchmesser aus, was ein sicheres und gutes Einschrauben in Harthölzer ermöglicht.
Der 60° versenkbare Kopfabschluss ermöglicht eine wirksame und unauffällige Befestigung. Die Werte des Torsionsmoments sind hervorragend. HBS H Ø6 mm ist vergleichbar mit einem Durchmesser von 7 mm; HBS H Ø8 mm ist vergleichbar mit einem Durchmesser von 9 mm.

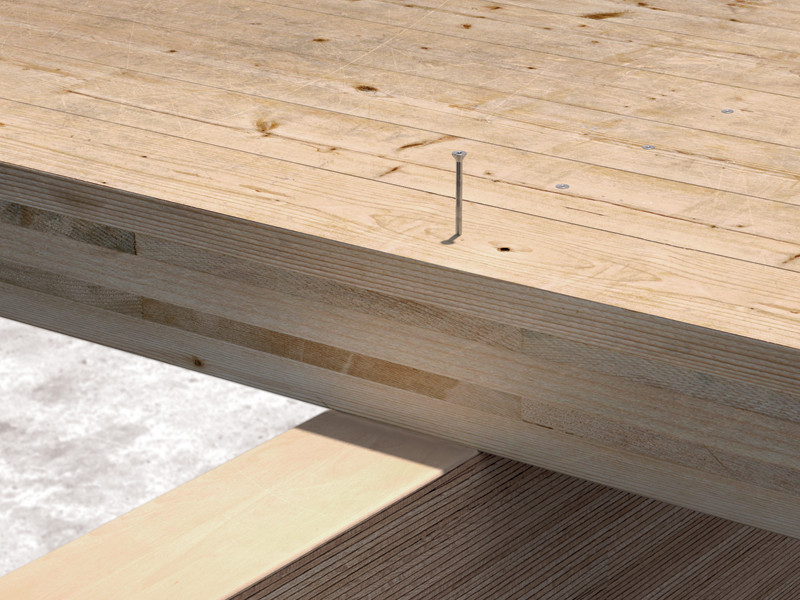

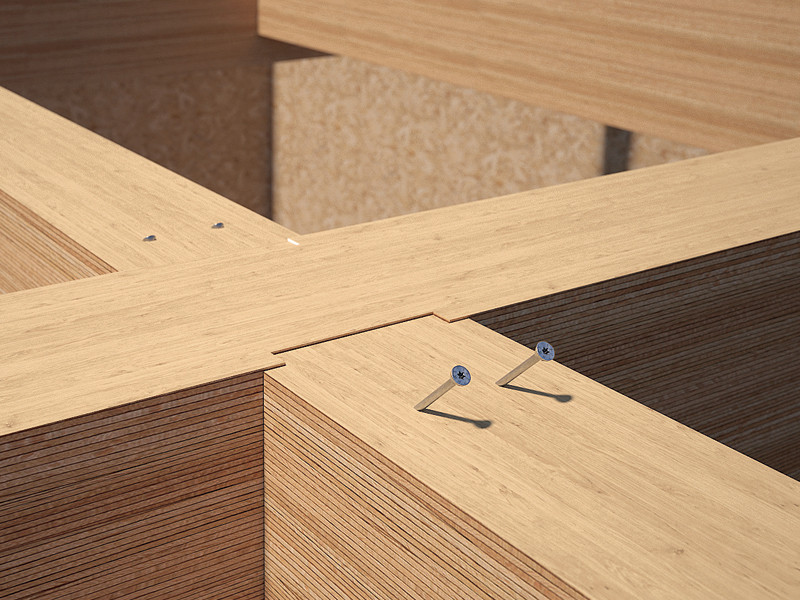

Für die Verwendung bei statisch tragenden Verbindungen zugelassen, bei denen die Schraube in jeder Richtung zur Faser beansprucht wird (α = 0° - 90°). Die Werte wurden auch für Harthölzer, wie Furnierschichtholz (LVL) aus Buche geprüft, zertifiziert und berechnet.
Zertifiziert für Anwendungen ohne Vorbohrung bis zu einer Dichte von 780 kg/m3.
Auch für Bauhölzer, wie Buche, Zypresse, Eukalyptus, Bambus getestet.
Ausführung in galvanisch verzinktem Kohlenstoffstahl, geeignet für die Verwendung in den Nutzungsklassen 1 und 2.
Eigenschaften
| FOCUS | Hartholzschraube |
|---|---|
| KOPF | Senkkopf 60° mit Unterkopffräsrippen |
| DURCHMESSER | 6,0 und 8,0 mm |
| LÄNGE | 80 bis 240 mm |
Technische Dokumentation
Technisches Datenblatt
|
|
|---|---|
Technisches Datenblatt USA
|
|
ETA-Zertifizierung
|
|
| Leistungserklärung (DOP) | Herunterladen |
CAD File
|
|
BIM.ifc File
|
|
BIM.rfa File
|
HBS HARDWOOD
| ART.-NR. | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | Stk. |
|---|---|---|---|---|---|---|---|---|---|
| HBSH680 | - | 6 | 80 | 50 | 0.24 | 3 1/8'' | 1 15/16'' | TX30 | 100 |
| HBSH6100 | - | 6 | 100 | 60 | 0.24 | 4'' | 2 3/8'' | TX30 | 100 |
| HBSH6120 | - | 6 | 120 | 70 | 0.24 | 4 3/4'' | 2 3/4'' | TX30 | 100 |
| HBSH6140 | - | 6 | 140 | 80 | 0.24 | 5 1/2'' | 3 1/8'' | TX30 | 100 |
| HBSH6160 | - | 6 | 160 | 90 | 0.24 | 6 1/4'' | 3 1/2'' | TX30 | 100 |
| HBSH8120 | - | 8 | 120 | 70 | 0.32 | 4 3/4'' | 2 3/4'' | TX40 | 100 |
| HBSH8140 | - | 8 | 140 | 80 | 0.32 | 5 1/2'' | 3 1/8'' | TX40 | 100 |
| HBSH8160 | - | 8 | 160 | 90 | 0.32 | 6 1/4'' | 3 1/2'' | TX40 | 100 |
| HBSH8180 | - | 8 | 180 | 100 | 0.32 | 7 1/8'' | 4'' | TX40 | 100 |
| HBSH8200 | - | 8 | 200 | 100 | 0.32 | 8'' | 4'' | TX40 | 100 |
| HBSH8220 | - | 8 | 220 | 100 | 0.32 | 8 5/8'' | 4'' | TX40 | 100 |
| HBSH8240 | - | 8 | 240 | 100 | 0.32 | 9 1/2'' | 4'' | TX40 | 100 |
| HBSH8280 | - | 8 | 280 | 100 | 0.32 | 11'' | 4'' | TX40 | 100 |
| HBSH8320 | - | 8 | 320 | 100 | 0.32 | 12 5/8'' | 4'' | TX40 | 100 |
| HBSH8360 | - | 8 | 360 | 100 | 0.32 | 14 1/4'' | 4'' | TX40 | 100 |
| HBSH8400 | - | 8 | 400 | 100 | 0.32 | 15 3/4'' | 4'' | TX40 | 100 |
| HBSH8440 | - | 8 | 440 | 100 | 0.32 | 17 1/4'' | 4'' | TX40 | 100 |
| HBSH8480 | - | 8 | 480 | 100 | 0.32 | 19'' | 4'' | TX40 | 100 |
