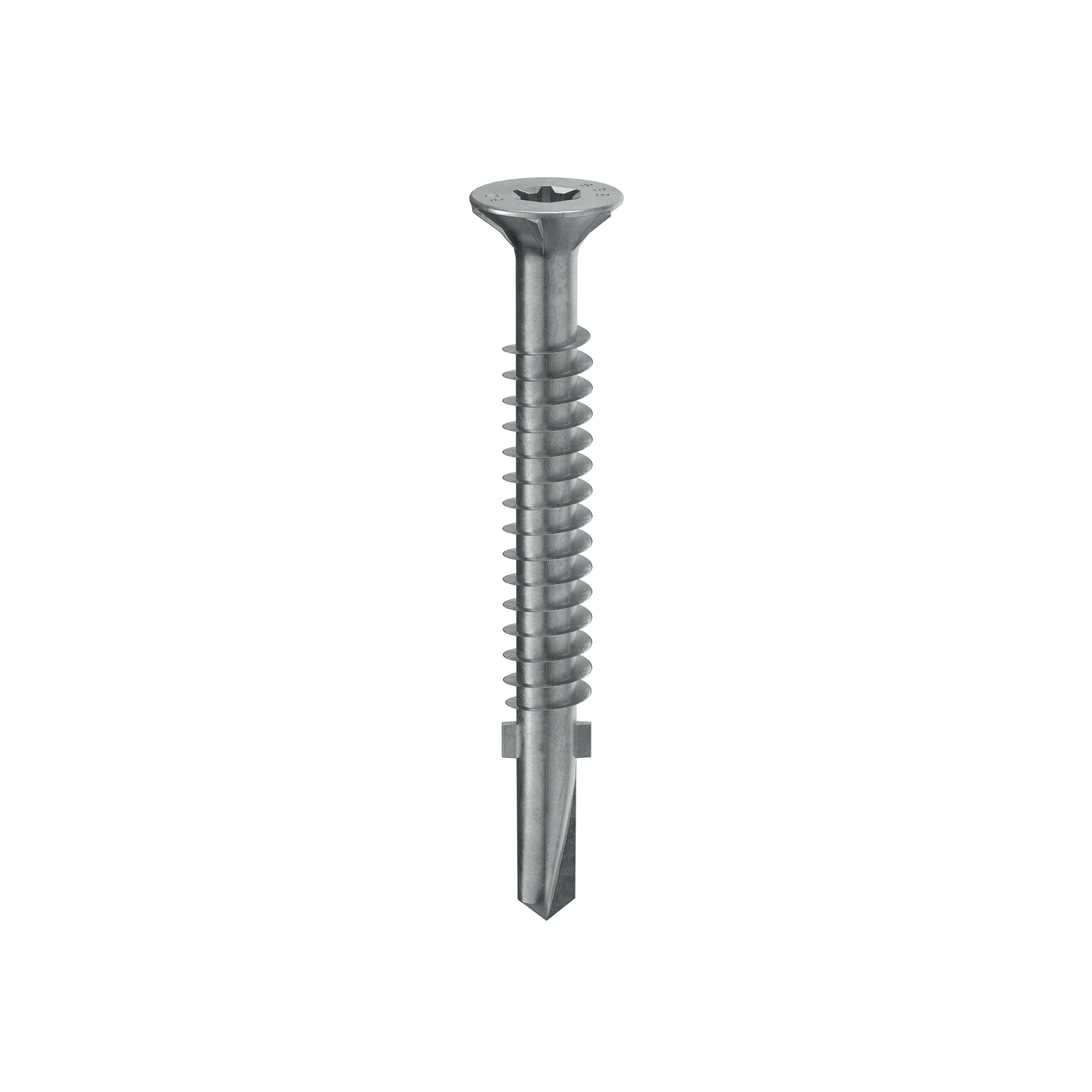

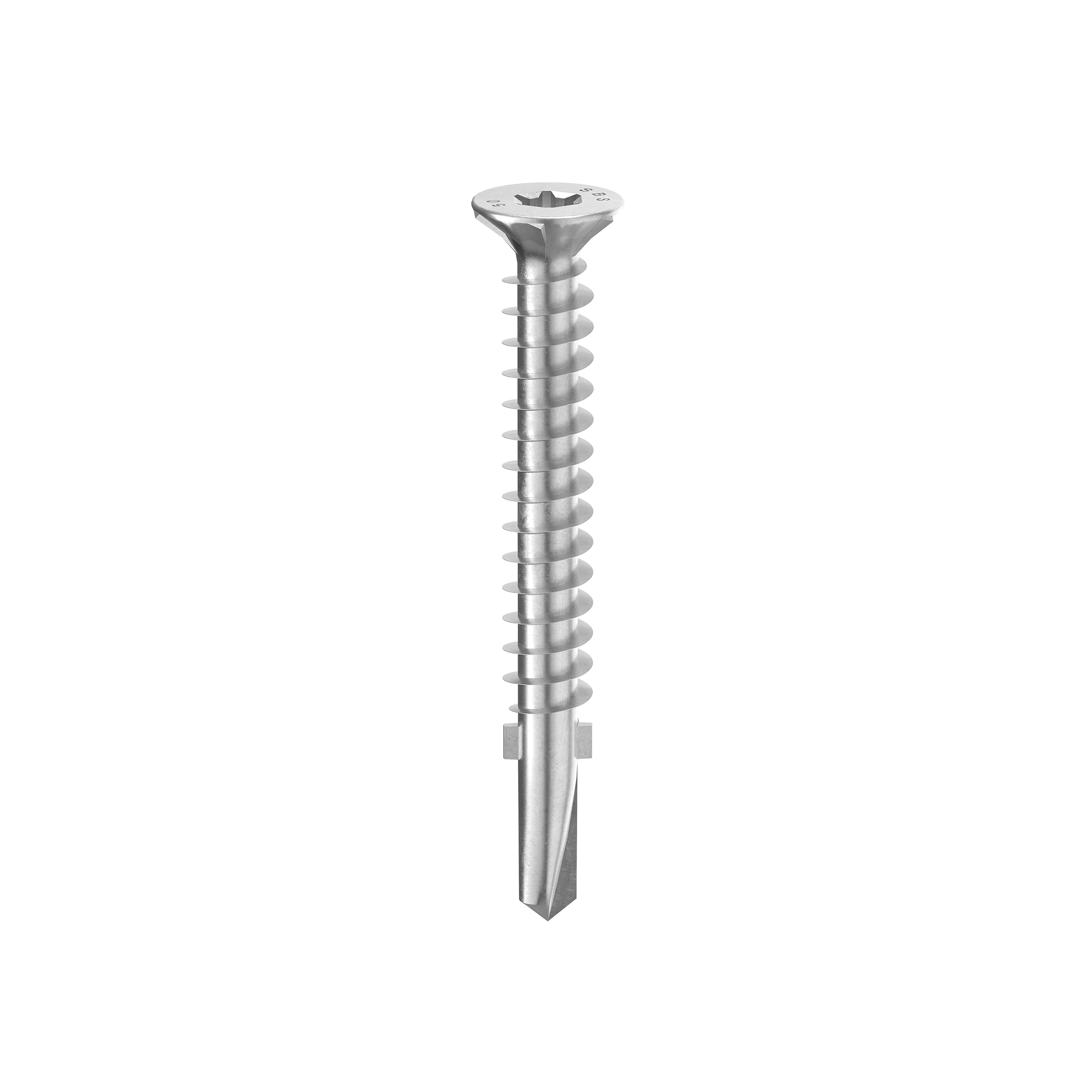

SELBSTBOHRENDE SCHRAUBE FÜR HOLZ- METALL
SBS
Die selbstbohrende Schraube SBS ist gemäß Norm EN 14592 CE-gekennzeichnet. Die ideale Wahl für Profis, die zuverlässige Qualität, Sicherheit und Leistung in statisch tragenden Holz-Metall-Verbindungen benötigen.
Spezialbohrspitze mit Ausräumgeometrie für eine ausgezeichnete Bohrleistung sowohl an Aluminium (bis 8 mm Stärke) als auch an Stahl (bis 6 mm Stärke).
Die Rippen schützen das Schraubengewinde beim Durchzug im Holz, garantieren eine höchst effiziente Gewindeleistung im Metall und eine perfekte Haftung zwischen Holz und Metall.
Eigenschaften
| FOCUS | Bohrspitze mit Schutzrippen |
|---|---|
| KOPF | Senkkopf mit Unterkopffräsrippen |
| DURCHMESSER | 4,2 bis 6,3 mm |
| LÄNGE | 32 bis 240 mm |
Technische Dokumentation
Technisches Datenblatt
|
|
|---|---|
Technisches Datenblatt USA
|
|
| Leistungserklärung (DOP) | Herunterladen |
CAD File
|
SBS
| ART.-NR. | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | Stk. |
|---|---|---|---|---|---|---|---|---|---|
| SBS4232 | - | 4.2 | 32 | 18 | 0.17 | 1 1/4'' | 11/16'' | TX20 | 500 |
| SBS4238 | - | 4.2 | 38 | 19 | 0.17 | 1 1/2'' | 3/4'' | TX20 | 500 |
| SBS4838 | - | 4.8 | 38 | 23 | 0.19 | 1 1/2'' | 7/8'' | TX25 | 200 |
| SBS4845 | - | 4.8 | 45 | 25 | 0.19 | 1 3/4'' | 1'' | TX25 | 200 |
| SBS5545 | - | 5.5 | 45 | 29 | 0.22 | 1 3/4'' | 1 1/8'' | TX30 | 200 |
| SBS5550 | - | 5.5 | 50 | 29 | 0.22 | 1 15/16'' | 1 1/8'' | TX30 | 200 |
| SBS6360 | - | 6.3 | 60 | 35 | 0.25 | 2 3/8'' | 1 3/8'' | TX30 | 100 |
| SBS6370 | - | 6.3 | 70 | 45 | 0.25 | 2 3/4'' | 1 3/4'' | TX30 | 100 |
| SBS6385 | - | 6.3 | 85 | 55 | 0.25 | 3 3/8'' | 2 3/16'' | TX30 | 100 |
| SBS63100 | - | 6.3 | 100 | 55 | 0.25 | 4'' | 2 3/16'' | TX30 | 100 |
