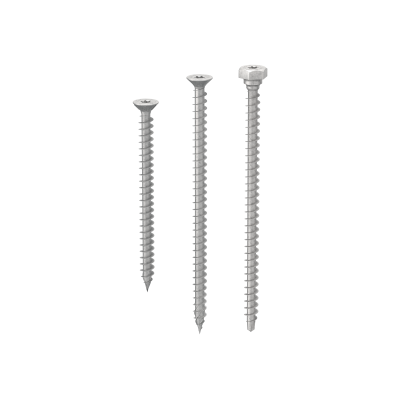

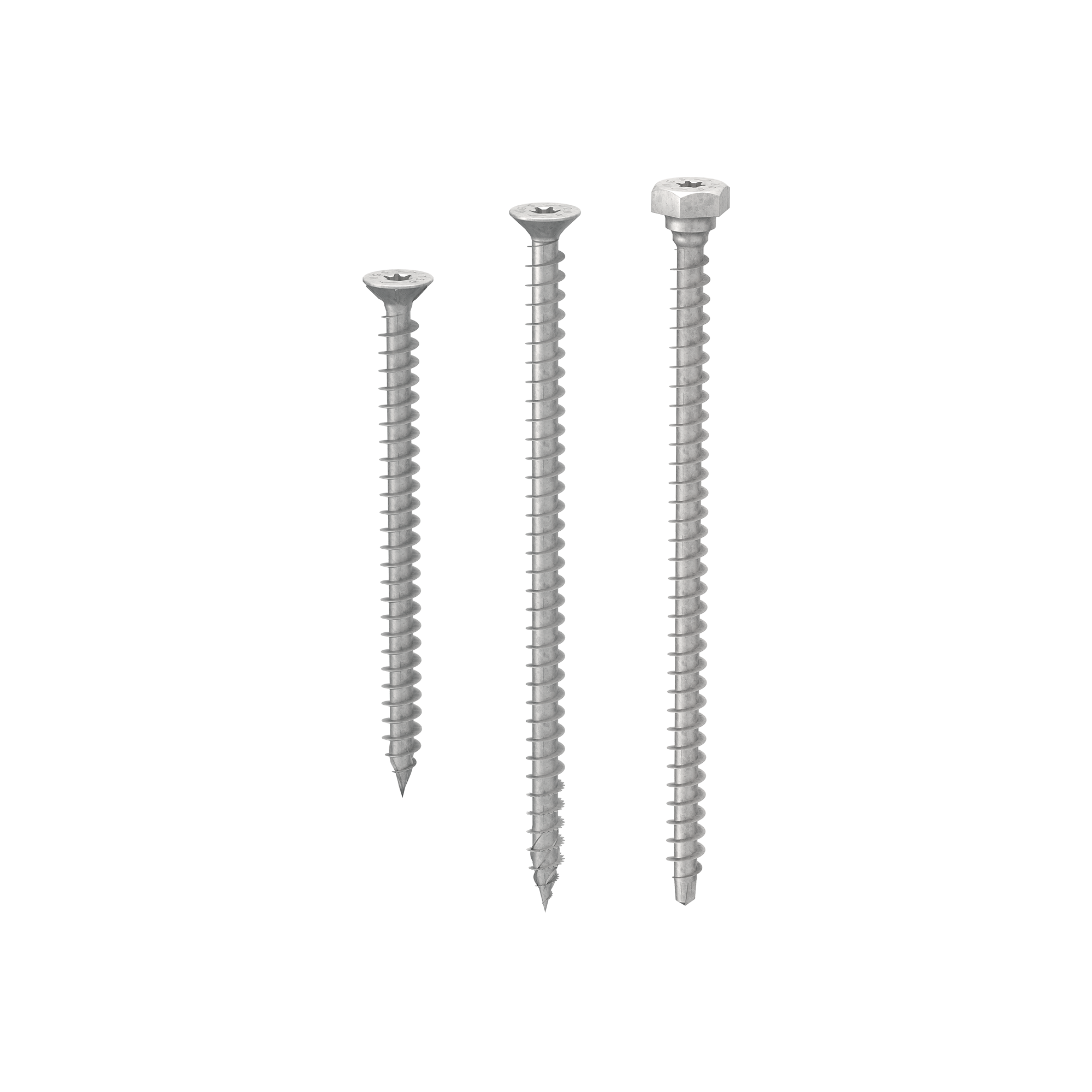

SENKKOPFSCHRAUBE MIT VOLLGEWINDE
VGS EVO
VGS EVO ist die Holzbauschraube mit Vollgewinde und Senkkopf für den Außenbereich. Sie eignet sich ideal für Anwendungen an Metallplatten mit Senkbohrungen, bei denen sie maximale Festigkeitswerte erzielt, oder auch in Kombination mit der HUS EVO Unterlegscheibe.
Holzbauschraube VGS EVO: maximale Durchmesser- und Längenwerte garantieren mechanische Höchstleistungen bei Ihren Verbindungen im Außenbereich.

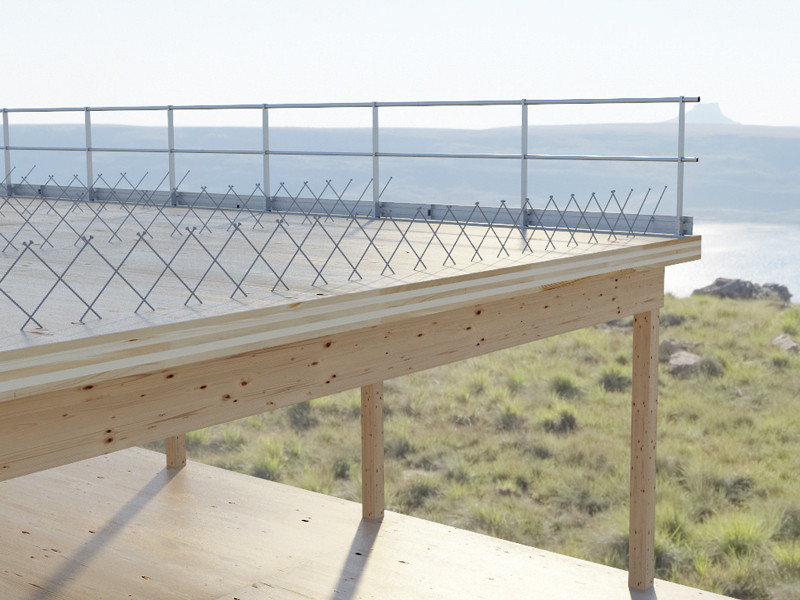

Die Holzbauschraube VGS EVO ist für die Verwendung bei statisch tragenden Verbindungen zugelassen, bei denen die Schraube in jede Faserrichtung beansprucht wird (α = 0° - 90°). Sie ist der ideale Verbinder zur Erstellung von Konstruktionen im Außenbereich, Rahmenpaneelen und Fachwerkträgern (Rafter, Truss).** Nutzungsklassen 1, 2 und 3.Das tiefe Gewinde und hochresistenter Stahl (fy,k = 1000 N/mm2) bieten hervorragende Leistungen bei der Kraftübertragung.
Die Werte wurden auch für BSP und Harthölzer, sowie Furnierschichtholz (LVL) geprüft, zertifiziert und berechnet. Die Holzbauschraube VGS EVO aus Kohlenstoffstahl zeichnet sich durch ihre C4 EVO-Mehrfachbeschichtung von 20 μm und eine Oberflächenbehandlung auf Epoxidharzbasis mit Aluminiumflakes aus. Nach einem 1440-stündigen Salzsprühnebeltest gemäß ISO 9227 erwies sie sich als rostfrei.
Technische Dokumentation
Technisches Datenblatt
|
|
|---|---|
Leitfaden Mindestabstände
|
|
Technisches Datenblatt USA
|
|
Technisches Datenblatt JAPAN
|
|
ICC-ES Evaluation report USA
|
|
ICC-ES Listing report CANADA
|
|
ETA-Zertifizierung
|
|
| Leistungserklärung (DOP) | Herunterladen |
CAD File
|
|
BIM.ifc File
|
|
BIM.rfa File
|
Verlegeanleitung
| Verlegungsanleitungen |
|---|
VGS EVO Ø9
| ART.-NR. | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | Stk. |
|---|---|---|---|---|---|---|---|---|---|
| VGSEVO9120 | - | 9 | 120 | 110 | 0.36 | 4 3/4'' | 4 3/8'' | TX40 | 50 |
| VGSEVO9160 | - | 9 | 160 | 150 | 0.36 | 6 1/4'' | 6'' | TX40 | 50 |
| VGSEVO9200 | - | 9 | 200 | 190 | 0.36 | 8'' | 7 1/2'' | TX40 | 50 |
| VGSEVO9240 | - | 9 | 240 | 230 | 0.36 | 9 1/2'' | 9 1/16'' | TX40 | 50 |
| VGSEVO9280 | - | 9 | 280 | 270 | 0.36 | 11'' | 10 5/8'' | TX40 | 50 |
| VGSEVO9320 | - | 9 | 320 | 310 | 0.36 | 12 5/8'' | 12 3/16'' | TX40 | 25 |
| VGSEVO9360 | - | 9 | 360 | 350 | 0.36 | 14 1/4'' | 13 3/4'' | TX40 | 25 |
VGS EVO Ø11
| ART.-NR. | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | Stk. |
|---|---|---|---|---|---|---|---|---|---|
| VGSEVO11100 | - | 11 | 100 | 90 | 0.44 | 4'' | 3 1/2'' | TX50 | 25 |
| VGSEVO11150 | - | 11 | 150 | 140 | 0.44 | 6'' | 5 1/2'' | TX50 | 25 |
| VGSEVO11200 | - | 11 | 200 | 190 | 0.44 | 8'' | 7 1/2'' | TX50 | 25 |
| VGSEVO11250 | - | 11 | 250 | 240 | 0.44 | 10'' | 9 1/2'' | TX50 | 25 |
| VGSEVO11300 | - | 11 | 300 | 290 | 0.44 | 11 3/4'' | 11 7/16'' | TX50 | 25 |
| VGSEVO11350 | - | 11 | 350 | 340 | 0.44 | 13 3/4'' | 13 3/8'' | TX50 | 25 |
| VGSEVO11400 | - | 11 | 400 | 390 | 0.44 | 15 3/4'' | 15 3/8'' | TX50 | 25 |
| VGSEVO11500 | - | 11 | 500 | 490 | 0.44 | 19 3/4'' | 19 5/16'' | TX50 | 25 |
| VGSEVO11600 | - | 11 | 600 | 590 | 0.44 | 23 5/8'' | 23 1/4'' | TX50 | 25 |
VGS EVO Ø13
| ART.-NR. | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | Stk. |
|---|---|---|---|---|---|---|---|---|---|
| VGSEVO13200 | - | 13 | 200 | 190 | 0.52 | 8'' | 7 1/2'' | TX50 | 25 |
| VGSEVO13300 | - | 13 | 300 | 280 | 0.52 | 11 3/4'' | 11'' | TX50 | 25 |
| VGSEVO13400 | - | 13 | 400 | 380 | 0.52 | 15 3/4'' | 15'' | TX50 | 25 |
| VGSEVO13500 | - | 13 | 500 | 480 | 0.52 | 19 3/4'' | 19'' | TX50 | 25 |
| VGSEVO13600 | - | 13 | 600 | 580 | 0.52 | 23 5/8'' | 22 13/16'' | TX50 | 25 |
| VGSEVO13700 | - | 13 | 700 | 680 | 0.52 | 27 1/2'' | 26 3/4'' | TX50 | 25 |
| VGSEVO13800 | - | 13 | 800 | 780 | 0.52 | 31 1/2'' | 30 11/16'' | TX50 | 25 |
