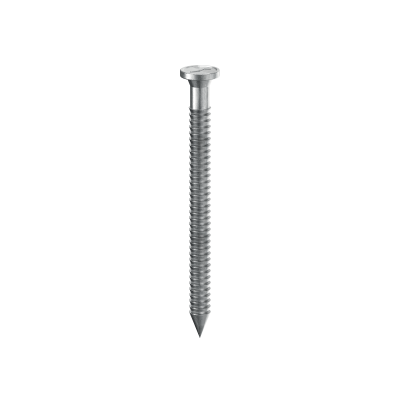

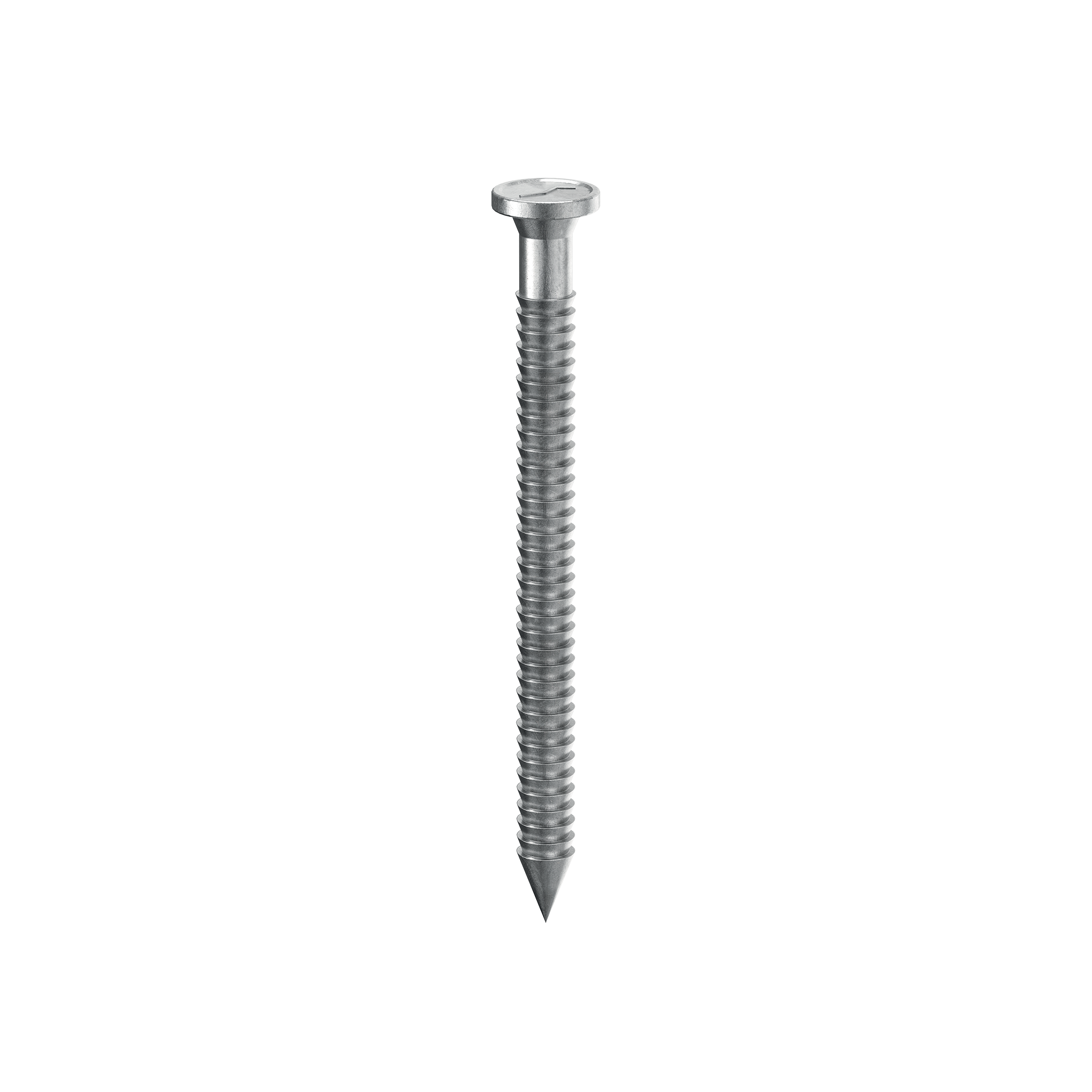

NAGELSCHRAUBE
LBA

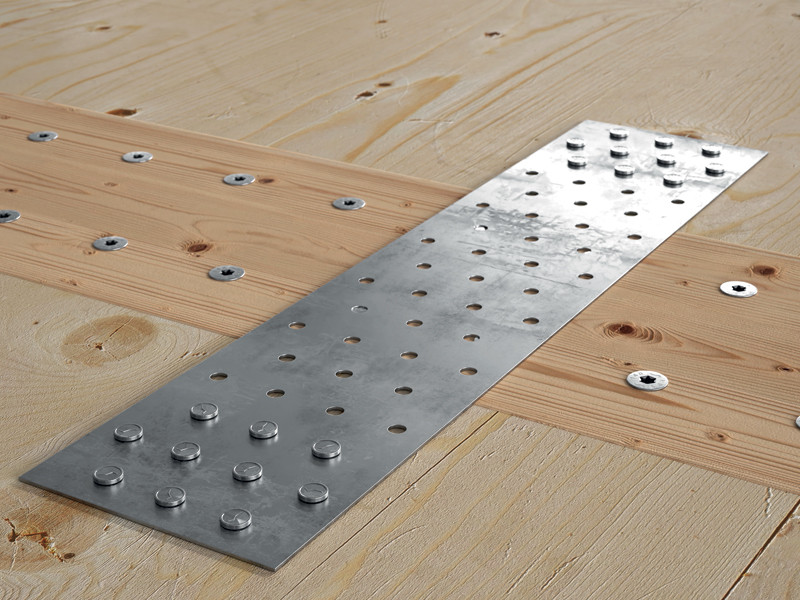

Die neuen LBA Nagelschrauben mit Rändelschaft für einen höheren Ausziehwiderstand zeichnen sich durch ihre Scherfestigkeitswerte aus, die zu den höchsten des Marktes zählen. Sie ermöglichen die Planung mit charakteristischen Nagelstärken, die den tatsächlichen experimentellen Stärken am nächsten kommen.Die Werte der LBA-Nägel sind für Platten auf Untergründen aus BSP geprüft und zertifiziert, außerdem ist ihre Verwendung auf LVL zertifiziert.
LBA: Die zuverlässigen Nagelschrauben mit höherem Ausziehwiderstand und hervorragender Leistung.
Der Nagel ist auch in der gebundenen Ausführung LBA STRIP erhältlich, die über die gleiche ETA-Zertifizierung verfügt und daher genauso leistungsstark ist. Aus Kohlenstoffstahl mit galvanischer Verzinkung in Weiß, oder in der Ausführung Edelstahl A4 ist er ideal für die Verwendung mit Holz, Span- und MDF-Platten, Massiv- und Schichtholz, BSP und LVL. Nutzungsklassen 1 und 2 in der Standardversion; Klassen 1, 2 und 3 in der Version aus rostfreiem Edelstahl.

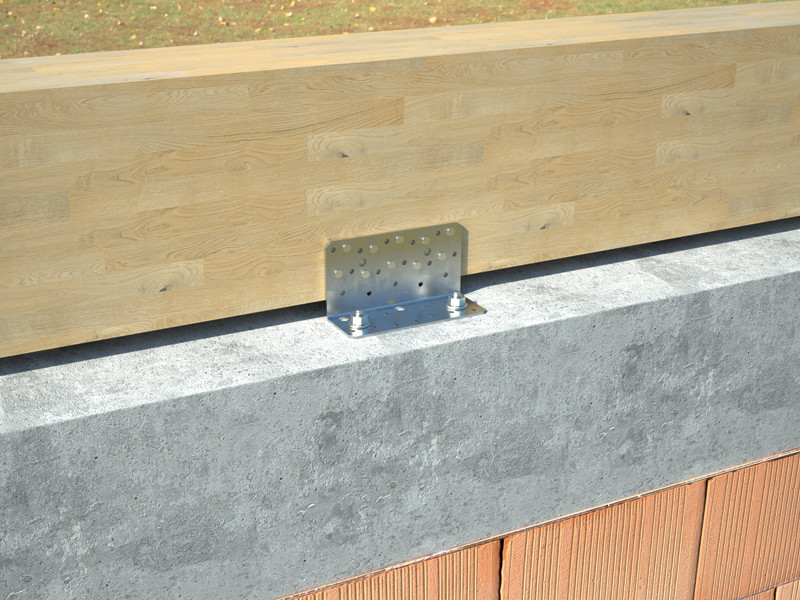

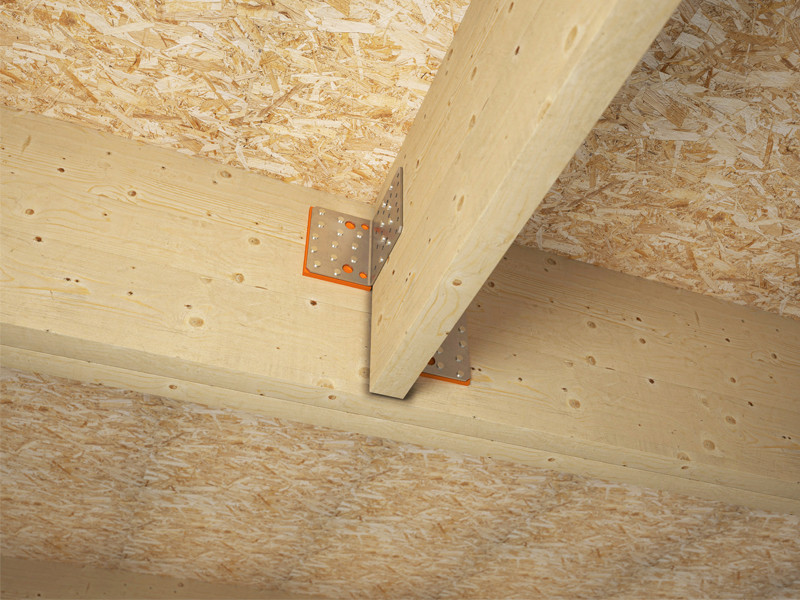

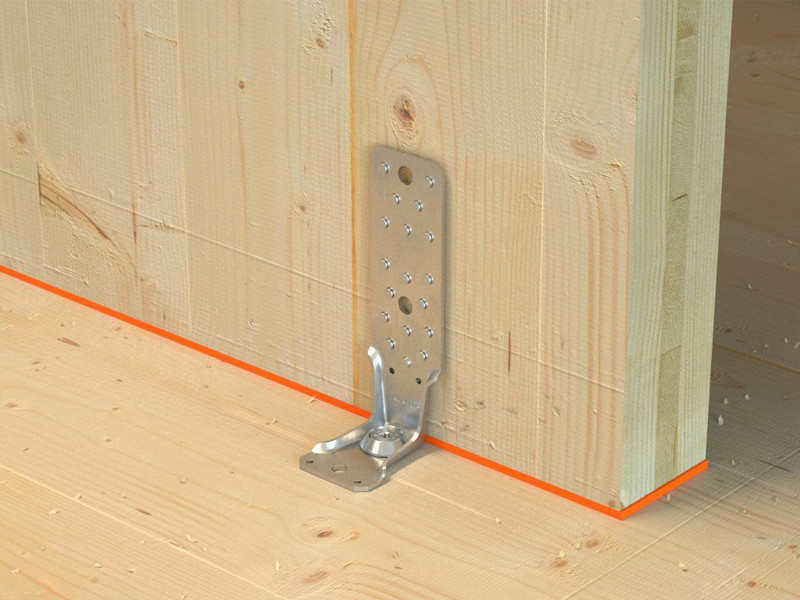

Die Festigkeitswerte der LBA-Nägel kommen den tatsächlichen experimentellen Festigkeiten sehr viel näher, sodass die Leistungen zuverlässiger geplant werden können und eine starke Unterschätzung der Festigkeit auf der Holzseite vermieden wird. Die Verwendung mit dem Winkelverbinder NINO bietet besonders vielseitige Anwendungsmöglichkeiten, beispielsweise auch für Balken-Balken-Verbindung, und erreicht zusammen mit dem Winkelverbinder WKR mit den spezifischen Festigkeitswerten auf BSP die höchsten Leistungen.

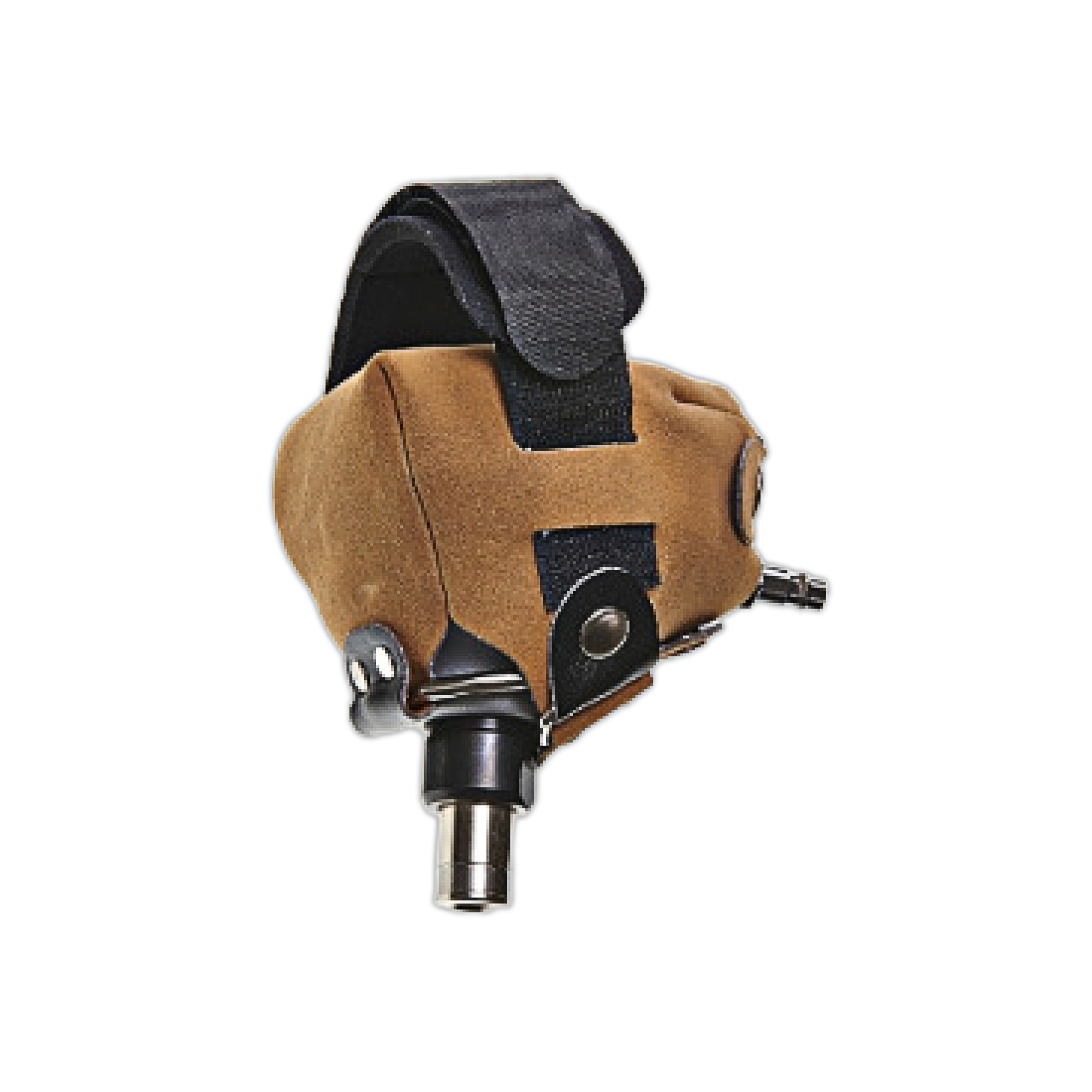

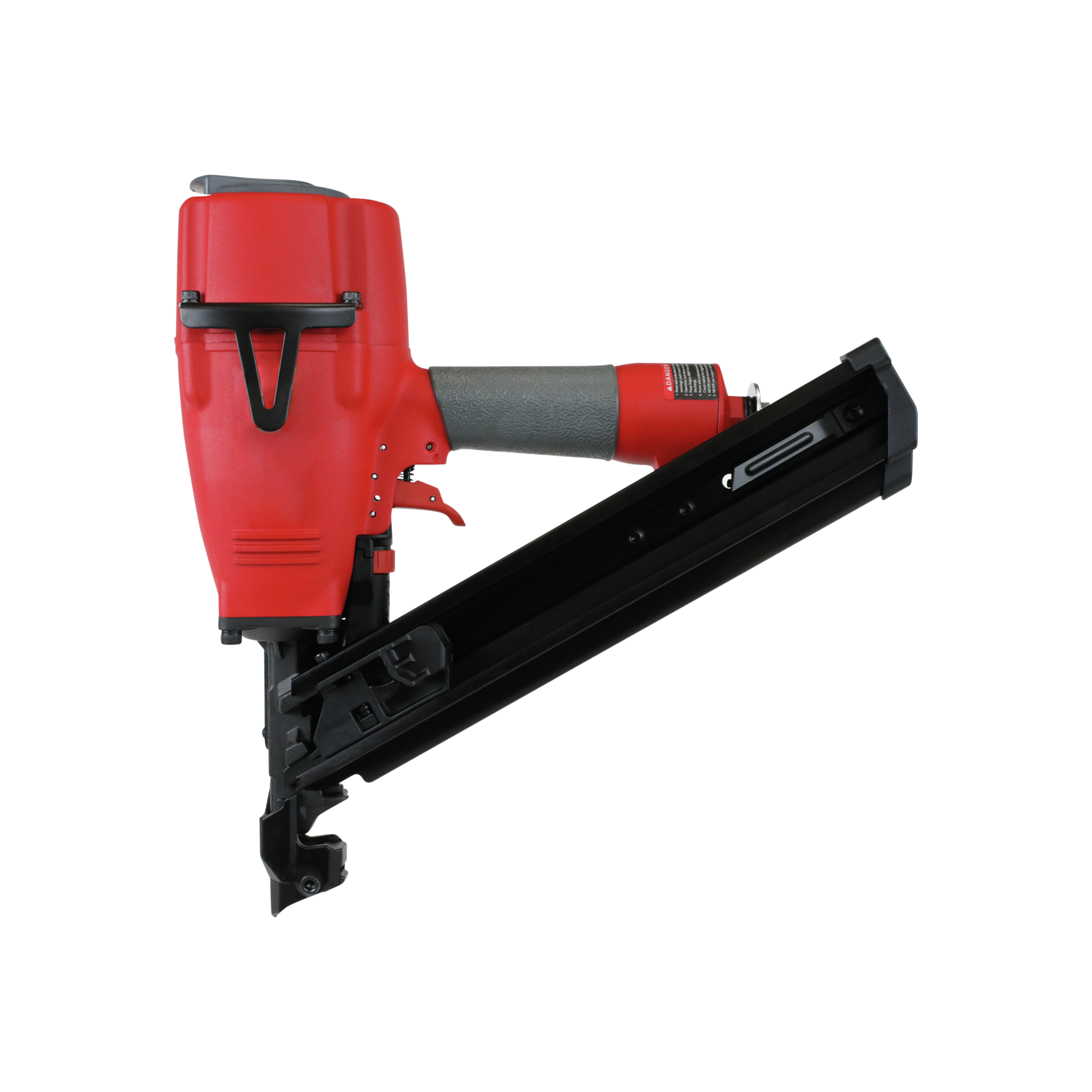

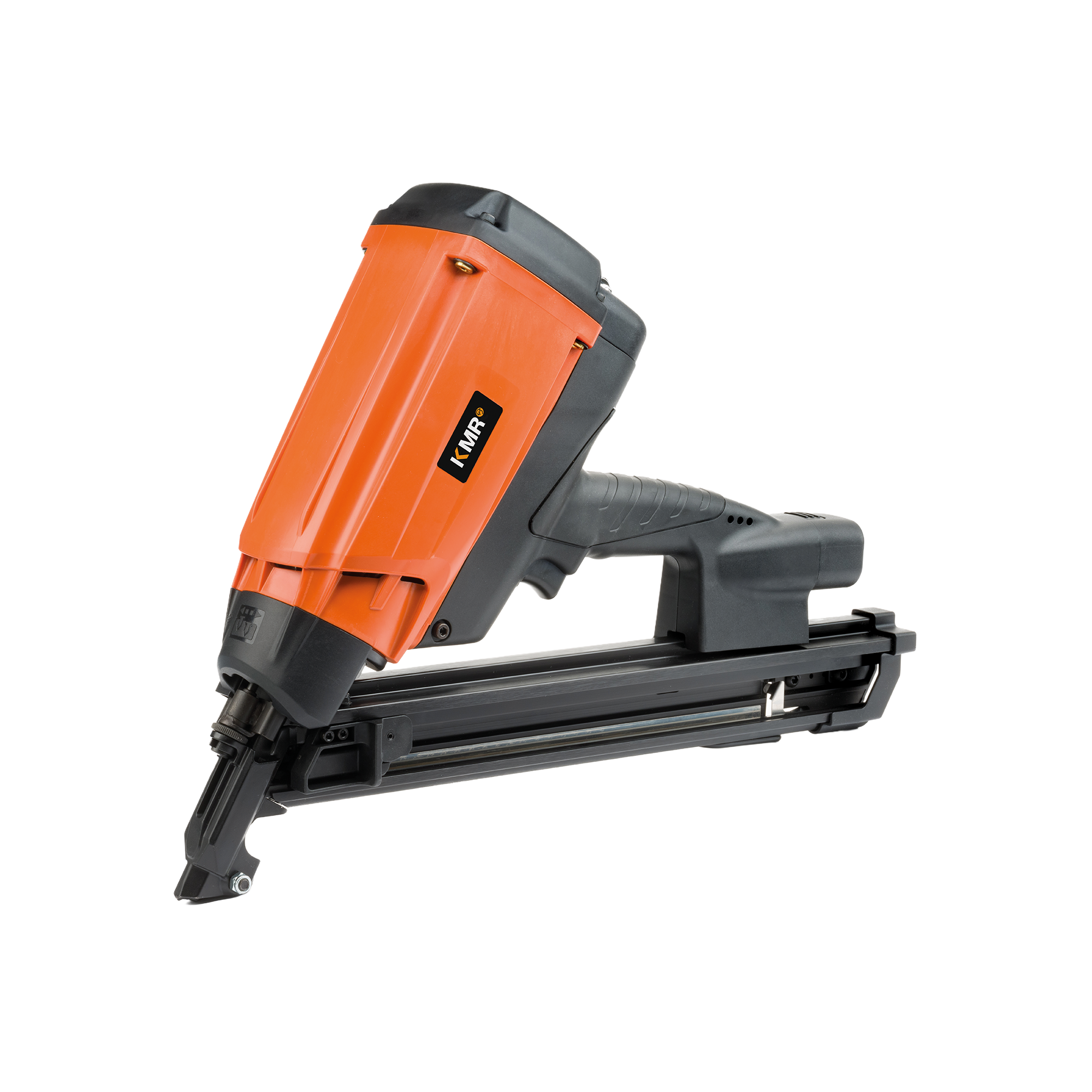

Dank der Ausführung LBA STRIP lassen sie sich mit Streifennaglern zu 34° und 25° anbringen. Für lose Nägel ist ein Faustnagler erhältlich, der eine schnelle Montage ermöglicht.
Technische Dokumentation
Technisches Datenblatt
|
|
|---|---|
Technisches Datenblatt CANADA
|
|
ETA-Zertifizierung
|
|
| Leistungserklärung (DOP) | Herunterladen |
Ausschreibungstext
|
|
CAD File
|
LBA
| ART.-NR. | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
Stk. |
|---|---|---|---|---|---|---|---|---|
| LBA440 | - | 4 | 40 | 30 | 0.16 | 1 9/16'' | 1 3/16'' | 250 |
| LBA450 | - | 4 | 50 | 40 | 0.16 | 1 15/16'' | 1 9/16'' | 250 |
| LBA460 | - | 4 | 60 | - | 0.16 | 2 3/8'' | - | 250 |
| LBA475 | - | 4 | 75 | 60 | 0.16 | 2 15/16'' | 2 3/8'' | 250 |
| LBA4100 | - | 4 | 100 | 80 | 0.16 | 4'' | 3 1/8'' | 250 |
| LBA660 | - | 6 | 60 | 50 | 0.24 | 2 3/8'' | 1 15/16'' | 250 |
| LBA680 | - | 6 | 80 | 70 | 0.24 | 3 1/8'' | 2 3/4'' | 250 |
| LBA6100 | - | 6 | 100 | 80 | 0.24 | 4'' | 3 1/8'' | 250 |
LBAI A4 | AISI316
| ART.-NR. | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
Stk. |
|---|---|---|---|---|---|---|---|---|
| LBAI450 | - | 4 | 50 | 40 | 0.16 | 1 15/16'' | 1 9/16'' | 250 |
LBA 25 PLA
| ART.-NR. | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
Stk. |
|---|---|---|---|---|---|---|---|
| LBA25PLA440 | 4 | 40 | - | 0.16 | 1 9/16'' | - | 2000 |
| LBA25PLA450 | 4 | 50 | - | 0.16 | 1 15/16'' | - | 2000 |
| LBA25PLA460 | 4 | 60 | - | 0.16 | 2 3/8'' | - | 2000 |
LBA 34 PLA
| ART.-NR. | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
Stk. |
|---|---|---|---|---|---|---|---|
| LBA34PLA440 | 4 | 40 | - | 0.16 | 1 9/16'' | - | 2000 |
| LBA34PLA450 | 4 | 50 | - | 0.16 | 1 15/16'' | - | 2000 |
| LBA34PLA460 | 4 | 60 | - | 0.16 | 2 3/8'' | - | 2000 |

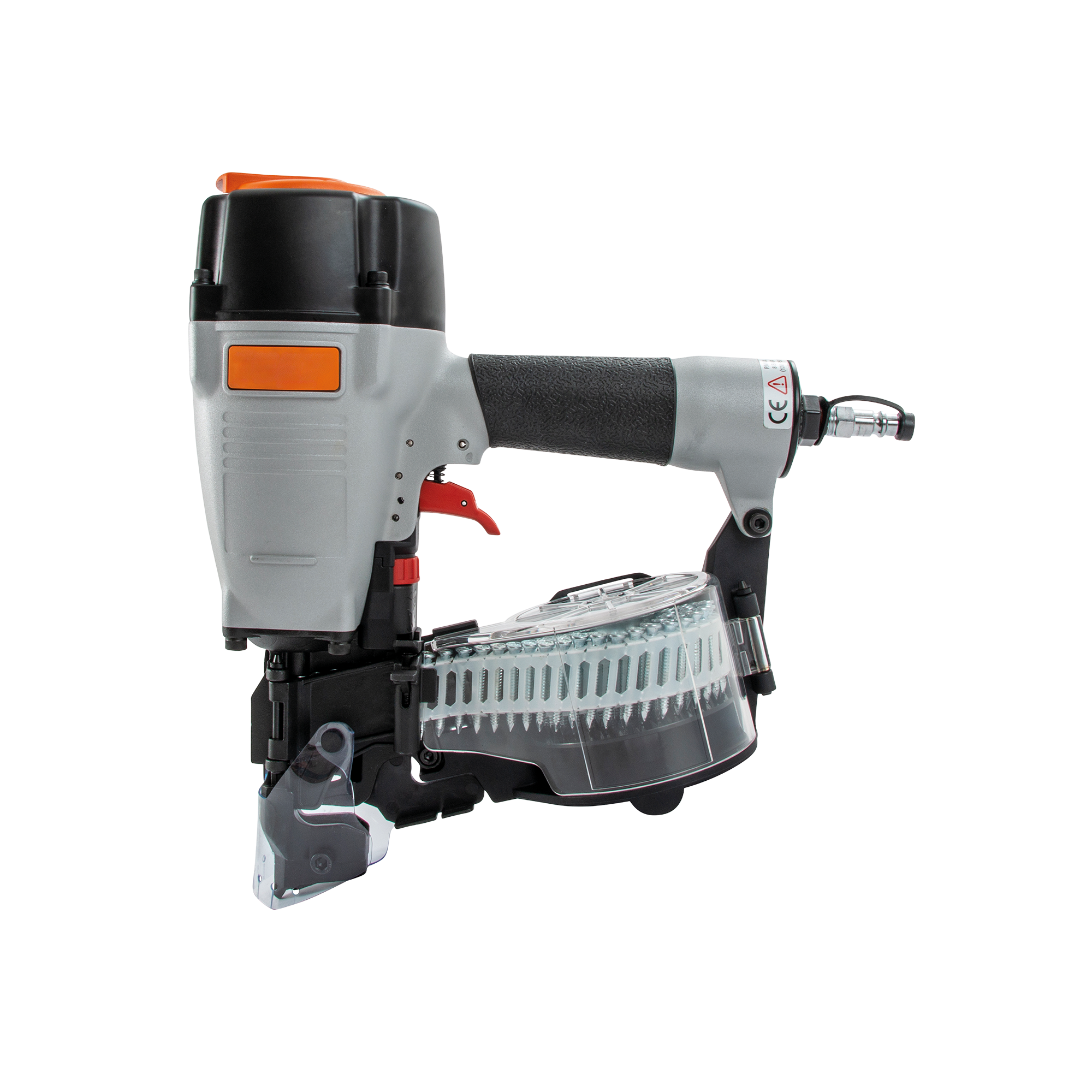

LBA COIL
| ART.-NR. | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
Stk. |
|---|---|---|---|---|---|---|---|
| LBACOIL440 | 4 | 40 | - | 0.16 | 1 9/16'' | - | 1600 |
| LBACOIL450 | 4 | 50 | - | 0.16 | 1 15/16'' | - | 1600 |
| LBACOIL460 | 4 | 60 | - | 0.16 | 2 3/8'' | - | 1600 |
