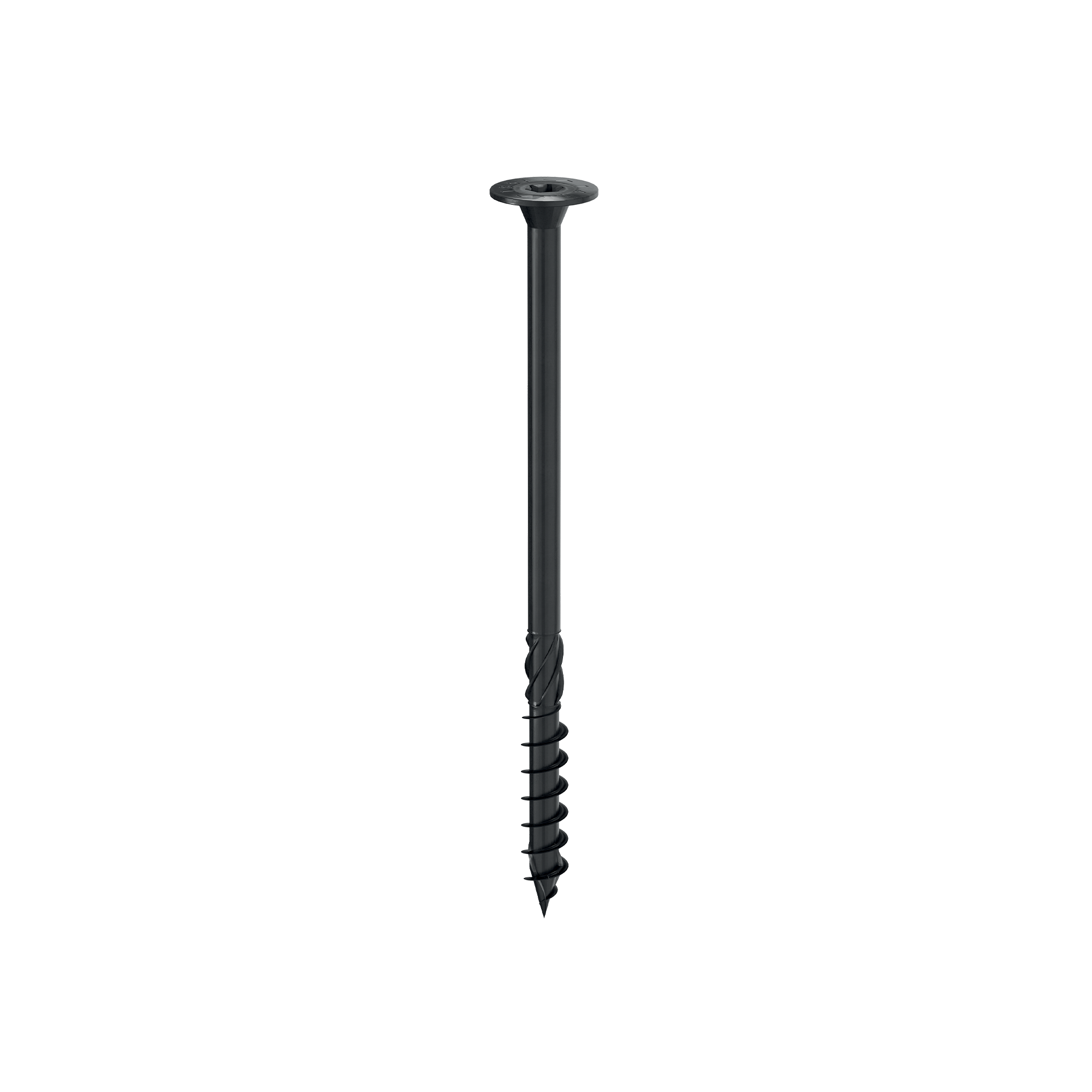

TELLERBAUSCHRAUBE
TBS FRAME
New
Der große Tellerkopf garantiert eine ausgezeichnete Befestigung der Verbindung; die flache Form ermöglicht eine Verbindung ohne zusätzliche Stärken auf der Holzoberfläche, sodass die Platten ohne Hindernisse am selben Element befestigt werden können.

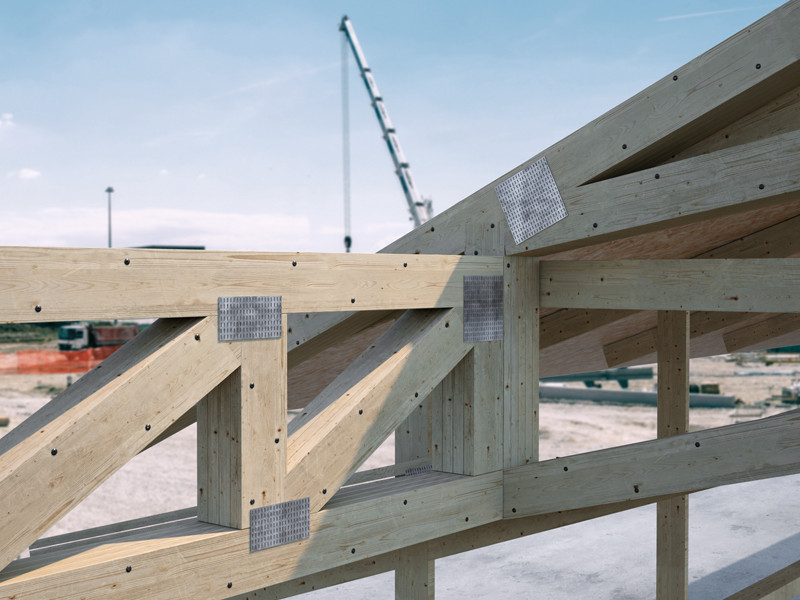

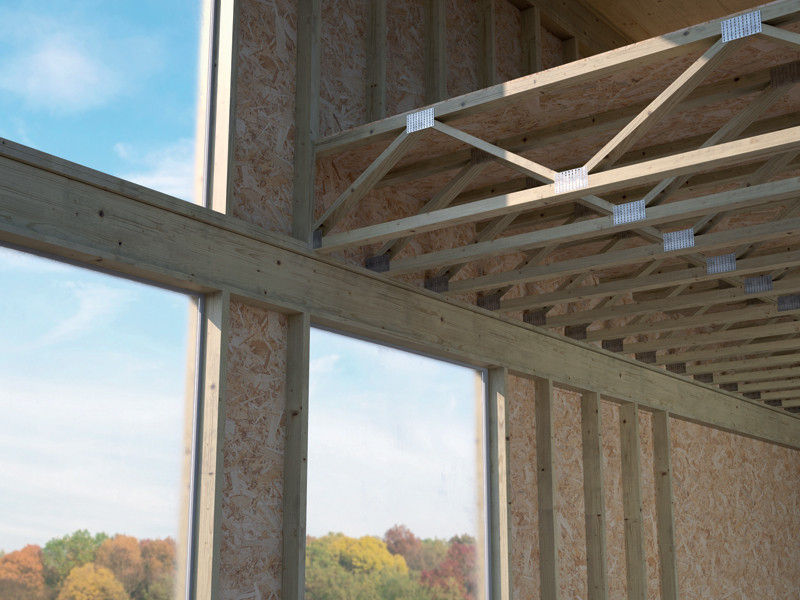

Das kurze Gewinde mit einer festen Länge von 1 1/3“ (34 mm) ist für die Befestigung von Mehrschichtplatten (Multi-ply) für die leichte Rahmenkonstruktion optimiert.
Beschichtet mit schwarzem E-Coating für eine einfache Erkennung auf der Baustelle und erhöhte Korrosionsbeständigkeit.
Die TBSF lässt sich einfach und ohne Vorbohren montieren. Mehr Schrauben können auf geringerem Raum und größere Schrauben in kleineren Elementen verwendet werden.
Technische Dokumentation
Technisches Datenblatt
|
|
|---|---|
Technisches Datenblatt USA
|
|
ICC-ES Evaluation report USA
|
|
ICC-ES Listing report CANADA
|
|
ETA-Zertifizierung
|
|
| Leistungserklärung (DOP) | Herunterladen |
CAD File
|
|
BIM.ifc File
|
|
BIM.rfa File
|
TBS FRAME
| ART.-NR. | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | Stk. |
|---|---|---|---|---|---|---|---|---|---|
| TBSF873 | - | 8 | 73 | 34 | 0.32 | 2 7/8'' | 1 5/16'' | TX40 | 50 |
| TBSF886 | - | 8 | 86 | 34 | 0.32 | 3 3/8'' | 1 5/16'' | TX40 | 50 |
| TBSF898 | - | 8 | 98 | 34 | 0.32 | 3 7/8'' | 1 5/16'' | TX40 | 50 |
| TBSF8111 | - | 8 | 111 | 34 | 0.32 | 4 3/8'' | 1 5/16'' | TX40 | 50 |
| TBSF8130 | - | 8 | 130 | 34 | 0.32 | 5 1/8'' | 1 5/16'' | TX40 | 50 |
| TBSF8149 | - | 8 | 149 | 34 | 0.32 | 5 7/8'' | 1 5/16'' | TX40 | 50 |
| TBSF8175 | - | 8 | 175 | 34 | 0.32 | 6 7/8'' | 1 5/16'' | TX40 | 50 |
