TELLERBAUSCHRAUBE
TBS EVO

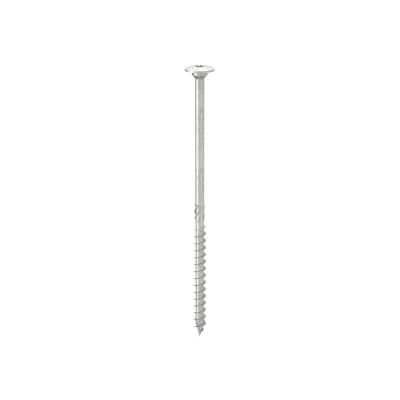

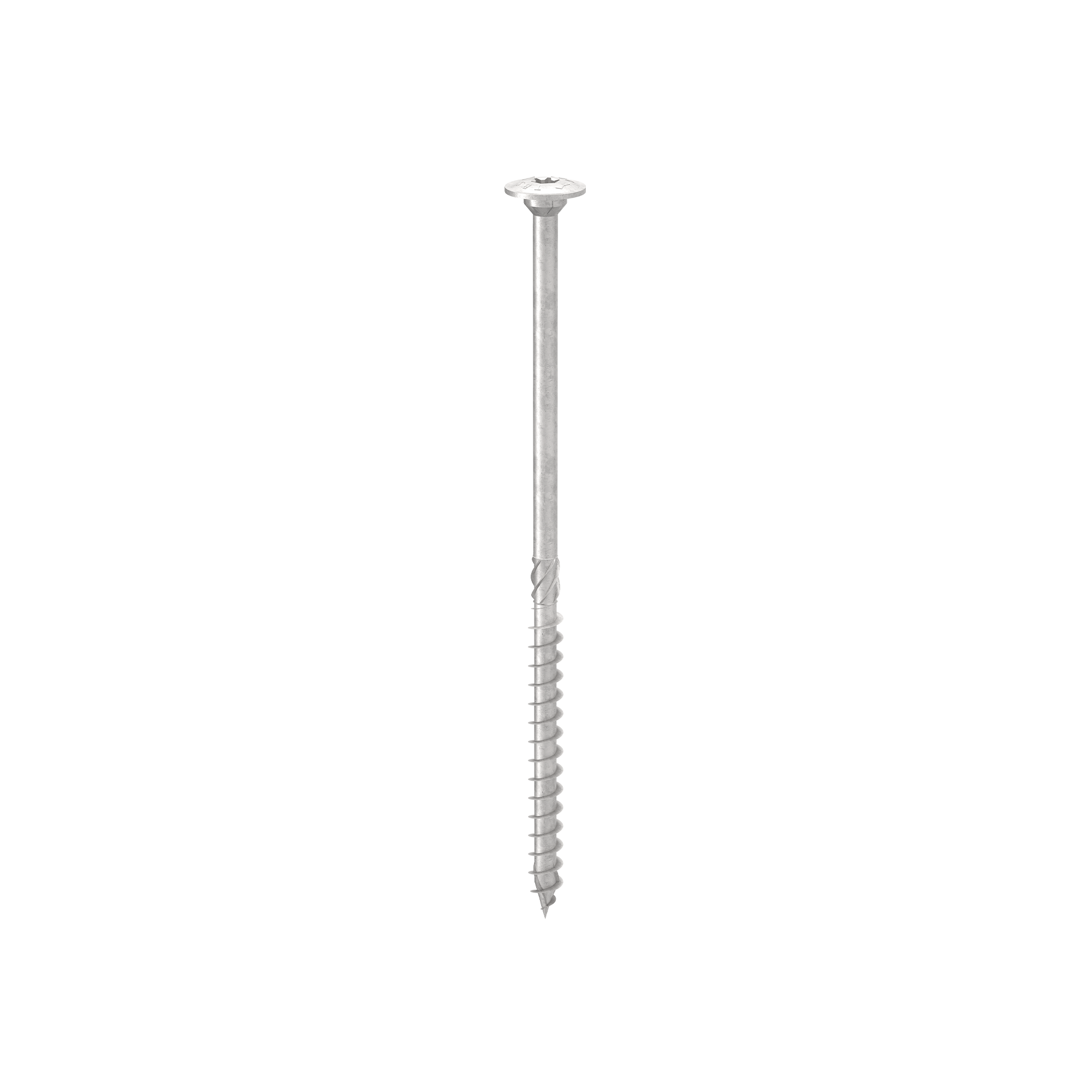

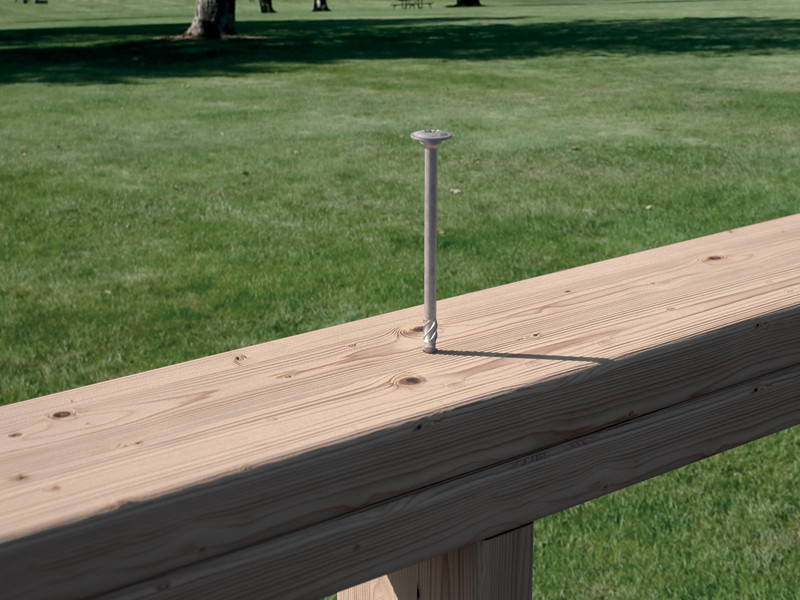

Die Holzbauschraube TBS EVO ist die Bauschraube für den Außenbereich bei Nutzungsklasse 3 und Korrosionskategorie C4.
Der große Tellerkopf hat die Aufgabe einer Unterlegscheibe und garantiert hohe Kopfdurchzugsfestigkeit.
Bauschrauben für den Außenbereich: Entdecken Sie TBS EVO, die Holzbauschraube mit großem Tellerkopf.

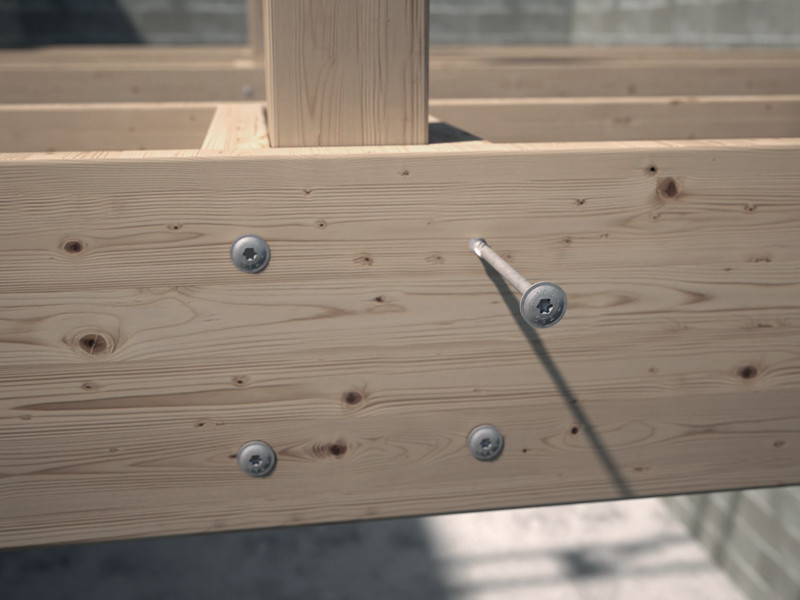

TBS EVO ist für die Verwendung bei statisch tragenden Verbindungen zugelassen, bei denen die Schraube in jeder Richtung zur Faser beansprucht wird (α = 0° - 90°).

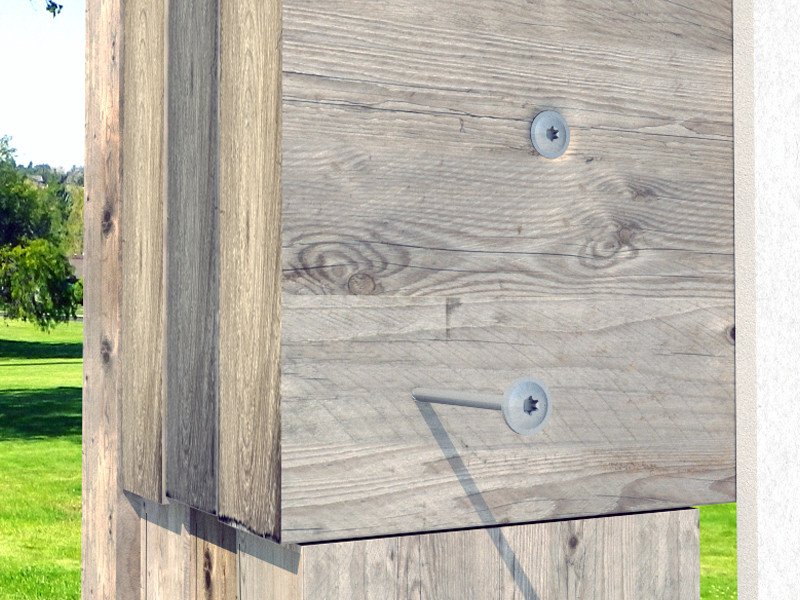

Dank ihres großen Tellerkopfs ist sie ideal als Windsogsicherung des Holzes. Das asymmetrische „Schirm“-Gewinde gewährleistet einen besseren Einzug in das Holz.

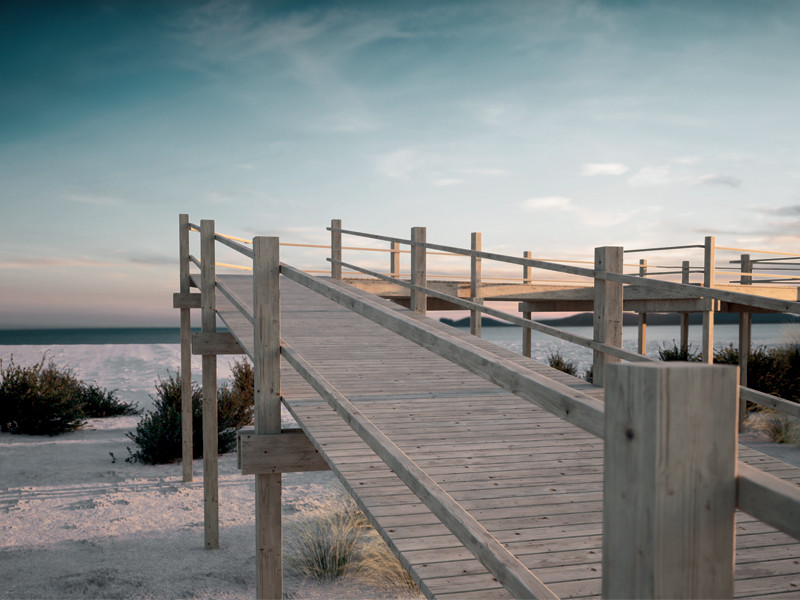

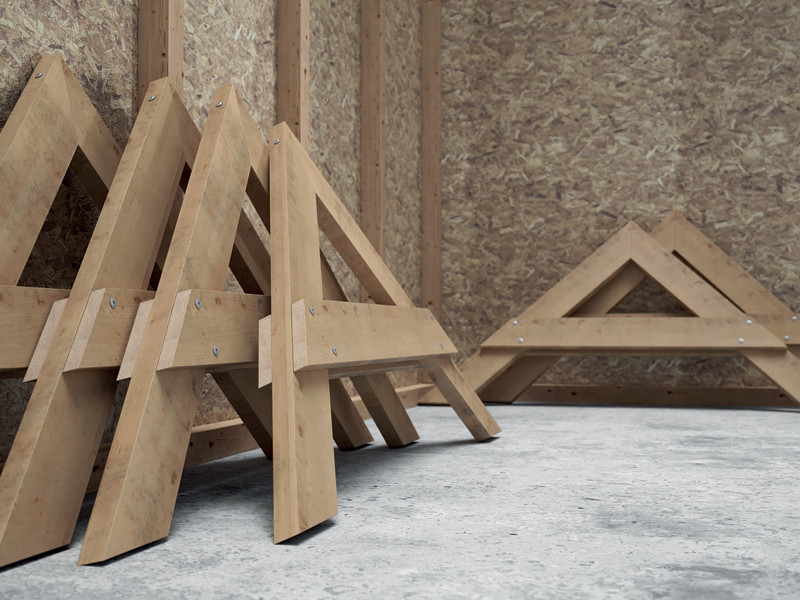

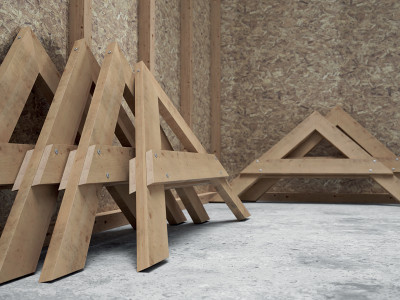

Hervorragend zur Erstellung von Konstruktionen im Außenbereich, wie Laufstegen und Laubengängen, sowie die Befestigung von SIP- und Sandwich-Platten. In Kombination mit WBAZ-Unterlegscheiben ist sie auch für die Befestigung direkt an Blech bis zu 0,7 mm Stärke ohne Vorbohrung geeignet.
Die Holzbauschrauben TBS EVO können mit Holzplatten, Massiv- und Schichtholz, BSP, Furnierschichtholz (LVL), Harthölzern und aggressiven gerbsäurehaltigen oder chemisch behandelten Hölzern verwendet werden.
Ausführung in Kohlenstoffstahl und versehen mit einer Mehrfachbeschichtung von 20 μm und einer Oberflächenbehandlung auf Epoxidharzbasis mit Aluminiumflakes, ist sie perfekt für Anwendungen für Hölzer mit Gerbsäuren, imprägnierte oder chemisch behandelte Hölzer.
Tests ergaben Rostfreiheit nach einer Exposition von 1440 Stunden in Salzsprühnebel gemäß ISO 9227.
Zur Verwendung im Außenbereich bei Nutzungsklasse 3 und Korrosionskategorie C4.
Die Schraube verfügt ebenfalls über eine Zulassung, wenn sie parallel zur Faser eingesetzt wird.
Eigenschaften
| FOCUS | Korrosionskategorie C4 |
|---|---|
| KOPF | großen |
| DURCHMESSER | 6,0 und 8,0 mm |
| LÄNGE | 60 bis 240 mm |
Technische Dokumentation
Technisches Datenblatt
|
|
|---|---|
Leitfaden Mindestabstände
|
|
Technisches Datenblatt USA
|
|
Technisches Datenblatt JAPAN
|
|
ICC-ES Evaluation report USA
|
|
ICC-ES Listing report CANADA
|
|
ETA-Zertifizierung
|
|
| Leistungserklärung (DOP) | Herunterladen |
CAD File
|
|
BIM.ifc File
|
|
BIM.rfa File
|
TBS EVO
| ART.-NR. | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | Stk. |
|---|---|---|---|---|---|---|---|---|---|
| TBSEVO660 | - | 6 | 60 | 40 | 0.24 | 2 3/8'' | 1 9/16'' | TX30 | 100 |
| TBSEVO680 | - | 6 | 80 | 50 | 0.24 | 3 1/8'' | 1 15/16'' | TX30 | 100 |
| TBSEVO6100 | - | 6 | 100 | 60 | 0.24 | 4'' | 2 3/8'' | TX30 | 100 |
| TBSEVO6120 | - | 6 | 120 | 75 | 0.24 | 4 3/4'' | 2 15/16'' | TX30 | 100 |
| TBSEVO6140 | - | 6 | 140 | 75 | 0.24 | 5 1/2'' | 2 15/16'' | TX30 | 100 |
| TBSEVO6160 | - | 6 | 160 | 75 | 0.24 | 6 1/4'' | 2 15/16'' | TX30 | 100 |
| TBSEVO6180 | - | 6 | 180 | 75 | 0.24 | 7 1/8'' | 2 15/16'' | TX30 | 100 |
| TBSEVO6200 | - | 6 | 200 | 75 | 0.24 | 8'' | 2 15/16'' | TX30 | 100 |
| TBSEVO8100 | - | 8 | 100 | 52 | 0.32 | 4'' | 2 1/16'' | TX40 | 50 |
| TBSEVO8120 | - | 8 | 120 | 80 | 0.32 | 4 3/4'' | 3 1/8'' | TX40 | 50 |
| TBSEVO8140 | - | 8 | 140 | 80 | 0.32 | 5 1/2'' | 3 1/8'' | TX40 | 50 |
| TBSEVO8160 | - | 8 | 160 | 100 | 0.32 | 6 1/4'' | 4'' | TX40 | 50 |
| TBSEVO8180 | - | 8 | 180 | 100 | 0.32 | 7 1/8'' | 4'' | TX40 | 50 |
| TBSEVO8200 | - | 8 | 200 | 100 | 0.32 | 8'' | 4'' | TX40 | 50 |
| TBSEVO8220 | - | 8 | 220 | 100 | 0.32 | 8 5/8'' | 4'' | TX40 | 50 |
| TBSEVO8240 | - | 8 | 240 | 100 | 0.32 | 9 1/2'' | 4'' | TX40 | 50 |
| TBSEVO8280 | - | 8 | 280 | 100 | 0.32 | 11'' | 4'' | TX40 | 50 |
| TBSEVO8320 | - | 8 | 320 | 100 | 0.32 | 12 5/8'' | 4'' | TX40 | 50 |
| TBSEVO8360 | - | 8 | 360 | 100 | 0.32 | 14 1/4'' | 4'' | TX40 | 50 |
| TBSEVO8400 | - | 8 | 400 | 100 | 0.32 | 15 3/4'' | 4'' | TX40 | 50 |
| TBSEVO10120 | - | 10 | 120 | 60 | 0.4 | 4 3/4'' | 2 3/8'' | TX50 | 50 |
| TBSEVO10140 | - | 10 | 140 | 60 | 0.4 | 5 1/2'' | 2 3/8'' | TX50 | 50 |
| TBSEVO10160 | - | 10 | 160 | 80 | 0.4 | 6 1/4'' | 3 1/8'' | TX50 | 50 |
| TBSEVO10180 | - | 10 | 180 | 80 | 0.4 | 7 1/8'' | 3 1/8'' | TX50 | 50 |
| TBSEVO10200 | - | 10 | 200 | 100 | 0.4 | 8'' | 4'' | TX50 | 50 |
| TBSEVO10220 | - | 10 | 220 | 100 | 0.4 | 8 5/8'' | 4'' | TX50 | 50 |
| TBSEVO10240 | - | 10 | 240 | 100 | 0.4 | 9 1/2'' | 4'' | TX50 | 50 |
| TBSEVO10280 | - | 10 | 280 | 100 | 0.4 | 11'' | 4'' | TX50 | 50 |
